Двигатели синхронные типа СДВ3
Общие сведения
Двигатели синхронные типа СДВ3 трехфазного тока предназначены для привода вертикальных гидравлических насосов, изготовляются для внутригосударственных и экспортных поставок.
Структура условного обозначения
СДВ3-Х/Х-ХКМ УХЛ4:
СДВ - синхронный двигатель вертикальный;
3 - с термореактивной изоляцией на 10 кВ;
Х - наружный диаметр сердечника статора, см (143; 173; 215);
Х - длина сердечника статора, см (41; 49; 56; 59);
Х - число полюсов (8; 10; 12; 16);
К - с дополнительными контактными кольцами;
М - с маслоохладителями на морской воде;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Запыленность окружающего воздуха не более 2 мг/м3.
Окружающая среда невзрывоопасная.
Группа механического исполнения М1 по ГОСТ 17516.1-90.
Эксплуатация двигателей производится в соответствии с действующими "Правилами технической эксплуатации электроустановок потребителей".
Двигатели соответствуют ГОСТ 18200-90Е, ТУ 16-528.331-86. ГОСТ 18200-90Е;ТУ 16-528.331-86
Технические характеристики
Основные параметры двигателей приведены в табл. 1.
| Наименование параметра | Значение параметра для типоисполнений | |||||||||||
| СДВ3-143/51-8 | СДВ3-143/51-10 | СДВ3-143/51-12 | СДВ3-173/49-10 | СДВ3-173/49-12 | СДВ3-173/56-12 | СДВ3-173/49-16 | СДВ3-215/41-10 | СДВ3-215/49-10 | СДВ3-215/59-12 | СДВ3-215/59-16 | ||
| Номинальная мощность, кВт | 1600 | 1250 | 1000 | 2000 | 1600 | 2000 | 1250 | 2500 | 3150 | 2500 | ||
| Номинальное напряжение, В | 10 000 | |||||||||||
| Номинальная частота | 750 | 600 | 500 | 600 | 500 | 375 | 600 | 500 | 375 | |||
| Номинальный вращающий момент, кН·м | 20,4 | 19,9 | 19,1 | 31,8 | 30,6 | 38,2 | 31,8 | 39,8 | 50,1 | 60,1 | 63,7 | |
| Номинальный ток статора, А | 108 | 85 | 68 | 135 | 107 | 134 | 84 | 169 | 211 | 167 | ||
| Номинальная частота электрического тока, Гц | 50 | |||||||||||
| КПД, % | 94,8 | 94,6 | 94,2 | 94,6 | 94,5 | 94,9 | 94,1 | 94,5 | 94,8 | 95,2 | 95 | |
| Cos j (опережающий) | 0,9 | |||||||||||
| Ток ротора, А | 310±30 | 250±20 | 310±20 | 310±30 | 260±20 | 320±30 | 315±30 | 330±30 | 310±30 | 270±20 | ||
| Напряжение на кольцах ротора при расчетной рабочей температуре, В | 55±5 | 70±6 | 55±6 | 60±6 | 80±7 | 90±8 | 55±5 | 78±8 | 90±9 | 105±10 | 110±9 | |
| Кратность начального пускового тока к номинальному | 6,5 | 6 | 5,5 | 6 | 5,5 | 6 | 6,7 | 6,5 | ||||
| Кратность начального пускового момента к номинальному | 0,6 | 0,5 | 0,4 | 0,5 | 0,4 | 0,5 | ||||||
| Кратность момента при скольжении, равном 5%, к номинальному | 1,9 | 1,7 | 1,5 | 1,7 | 1,6 | 1,5 | 1,7 | 1,6 | 2 | 1,6 | ||
| Кратность максимального момента к номинальному в синхронном режиме | 1,9 | 2 | 1,9 | 2 | 2,2 | 1,8 | 2 | 2,2 | ||||
| Отношение короткого | 0,9 | 1 | 0,9 | 1,1 | 1 | 1,2 | 0,8 | 1 | 1,2 | |||
| Момент инерции ротора, кг·м2 | 480 | 500 | 470 | 985 | 980 | 1180 | 1115 | 2200 | 2700 | 3750 | 3300 | |
| Нагрузка на подпятник от веса ротора насоса и реакции воды, кН | 290 | 260 | 220 | 340 | 300 | 330 | 250 | 420 | 460 | 610 | 560 | |
| Допустимая частота вращения в противоположном направлении продолжительностью не более | 975 | 780 | 650 | 780 | 650 | 490 | 780 | 650 | 490 | |||
| Удельная масса, кг/кВт | 7,1 | 8,8 | 10 | 8,15 | 9,1 | 7,7 | 10,71 | 9 | 7,7 | 8,1 | 9,176 | |
| Максимально допустимый момент инерции механизма, кг·м2 | 120 | 290 | 350 | 300 | 650 | 800 | 1000 | 900 | ||||
Номинальный режим работы двигателей продолжительный (S1) по ГОСТ 183-74.
Изоляция обмотки статора термореактивная, выполнена из материалов класса нагревостойкости F с температурным использованием по классу В по ГОСТ 8865-93.
Изоляция обмотки ротора из материалов класса F.
Обмотка статора двигателей соединена в "звезду" и имеет 6 выводов. Коробки выводов расположены в верхней части корпуса статора.
Возбуждение двигателей осуществляется от статических тиристорных возбудителей ТВ-320-Р1 и ТВ-400-Р1.
Перечень двигателей, тиристорных возбудителей к ним и комплектующих изделий к тиристорным возбудителям приведены в табл. 2.
| Типоисполнение двигателя | Тиристорный возбудитель | Сопротивление блока резисторов типа Б6У2, Ом | Согласующий трансформатор | |||
| Обозначение типа | Напряжение, В | Ток, А | Обозначение типа и схема соединения | Напряжение, В | ||
| СДВ3-143/51-8 УХЛ4 | ТВ-400-Р1 | 60 | 340 | 0,88 | ТСЗП-50/0,7ВУ3 400 А, 100 В, Y/ D -11 | 380/84 |
| СДВ3-143/51-10 УХЛ4 | ТВ-320-Р1 | 76 | 270 | 1,5 | ТСЗП-80/0,7ВУ3 400 А, 150 В, Y/ D -11 | 380/134 |
| СДВ3-143/51-12 УХЛ4 | ТВ-400-Р1 | 75 | 330 | 0,88 | ТСЗП-50/0,7ВУ3 400 А, 100 В, Y/ D -11 | 380/84 |
| СДВ3-173/49-10 УХЛ4 | 70 | 340 | ТСЗП-80/0,7ВУ3 400 А, 150 В, Y/ D -11 | 380/134 | ||
| СДВ3-173/49-12 УХЛ4 | ТВ-320-Р1 | 90 | 280 | 1,5 | ||
| СДВ3-173/56-12 УХЛ4 | 115 | |||||
| СДВ3-173/49-16 УХЛ4 | ТВ-400-Р1 | 60 | 350 | 0,88 | ТСЗП-50/0,7ВУ3 400 А, 100 В, Y/ D -11 | 380/84 |
| СДВ3-215/41-10 УХЛ4 | 90 | 345 | ТСЗП-80/0,7ВУ3 400 А, 150 В, Y/ D -11 | 380/134 | ||
| СДВ3-215/49-10 УХЛ4 | 105 | 360 | ||||
| СДВ3-215/59-12 УХЛ4 | 120 | 340 | 1,5 | ТСЗП-125/0,7ВУ3 400 А, 230 В, Y/ D -11 | 380/201 | |
| СДВ3-215/59-16 УХЛ4 | ТВ-320-Р1 | 125 | 290 | |||
Пуск двигателей прямой асинхронный от номинального напряжения сети при обмотке ротора, замкнутой на блок резисторов Б6У2, встроенный в тиристорный возбудитель.
По условиям нагрева активных частей двигатели допускают 2 пуска подряд из холодного состояния. Следующий пуск после перерыва не менее 30 мин.
После остановки работающего двигателя допускается 1 пуск. Следующий пуск после перерыва не менее 30 мин.
Среднее число пусков в год не более 120, за срок службы - не более 3000.
Момент сопротивления насоса при пуске должен изменяться по квадратичной зависимости от нуля до номинального значения.
Момент сопротивления насоса при трогании с места должен быть не более 0,5 номинального значения.
Показатели надежности:
срок службы - не менее 25 лет;
средняя наработка на отказ - не менее 12 000 ч;
коэффициент готовности - не менее 0,99;
срок службы до первого капитального ремонта - не менее 5 лет;
средний ресурс до первого капитального ремонта - не менее 35 000 ч;
допустимый срок сохраняемости - 1 год.
Гарантийный срок - 2 года со дня начала эксплуатации двигателей при гарантийной наработке 10 000 ч, но не более 3 лет со дня отгрузки с предприятия-изготовителя или с момента проследования двигателя через государственную границу.
Исполнение двигателей вертикальное, подвесное, с фланцевым валом, двумя направляющими подшипниками и подпятником, рассчитанным на восприятие нагрузки от веса вращающихся частей насоса и реакции воды. Направляющие подшипники двигателей рассчитываются с учетом нагрузок, действующих на ротор насоса.
Форма исполнения двигателей М8425 по ГОСТ 2479-79 (рис. 1-3).
| Типоисполнение | Размеры, мм | Масса, кг | |
| l | l1 | ||
| СДВ3-143/51-8УХЛ4 | 1490±5 | 2710±10 | 11 290 |
| СДВ3-143/51-8МУХЛ4 | |||
| СДВ3-143/51-8КУХЛ4 | 2950±10 | 11 330 | |
| СДВ3-143/51-8КМУХЛ4 | |||
| СДВ3-143/51-10УХЛ4 | 1390±5 | 2610±10 | 10 930 |
| СДВ3-143/51-10МУХЛ4 | |||
| СДВ3-143/51-10КУХЛ4 | 2850±10 | 10 970 | |
| СДВ3-143/51-10КМУХЛ4 | |||
| СДВ3-143/51-12УХЛ4 | 2610±10 | 9930 | |
| СДВ3-143/51-12МУХЛ4 | |||
| СДВ3-143/51-12КУХЛ4 | 2850±10 | 9970 | |
| СДВ3-143/51-12КМУХЛ4 | |||

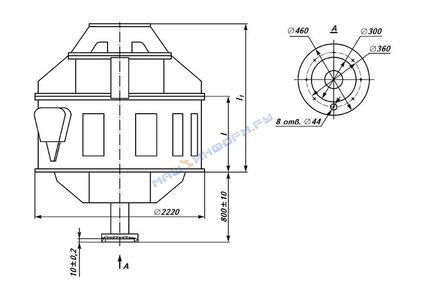

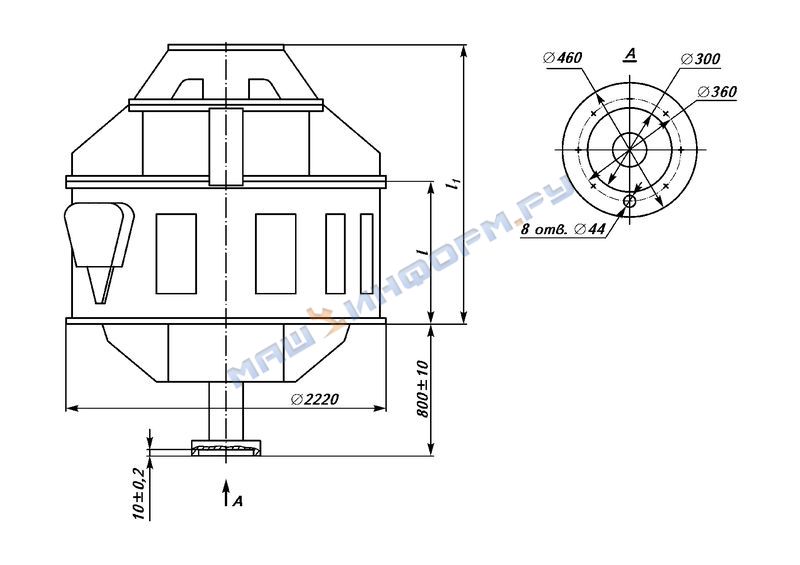

Общий вид, габаритные и присоединительные размеры двигателей СДВ3-143
| Типоисполнение | Размеры, мм | Масса, кг | |
| l | l1 | ||
| СДВ3-173/49-10УХЛ4 | 1460±5 | 2610±10 | 16 180 |
| СДВ3-173/49-10МУХЛ4 | 16 220 | ||
| СДВ3-173/49-10КУХЛ4 | 2850±10 | ||
| СДВ3-173/49-10КМУХЛ4 | 16 260 | ||
| СДВ3-173/49-12УХЛ4 | 2610±10 | 14 460 | |
| СДВ3-173/49-12МУХЛ4 | 14 500 | ||
| СДВ3-173/49-12КУХЛ4 | 2850±10 | ||
| СДВ3-173/49-12КМУХЛ4 | 14 540 | ||
| СДВ3-173/49-16УХЛ4 | 1330±5 | 2480±10 | 13 250 |
| СДВ3-173/49-16МУХЛ4 | 13 290 | ||
| СДВ3-173/49-16КУХЛ4 | 2720±10 | ||
| СДВ3-173/49-16КМУХЛ4 | 13 330 | ||
| СДВ3-173/56-12УХЛ4 | 1460±5 | 2610±10 | 15 260 |
| СДВ3-173/56-12МУХЛ4 | 15 300 | ||
| СДВ3-173/56-12КУХЛ4 | 2720±10 | ||
| СДВ3-173/56-12КМУХЛ4 | 15 340 | ||

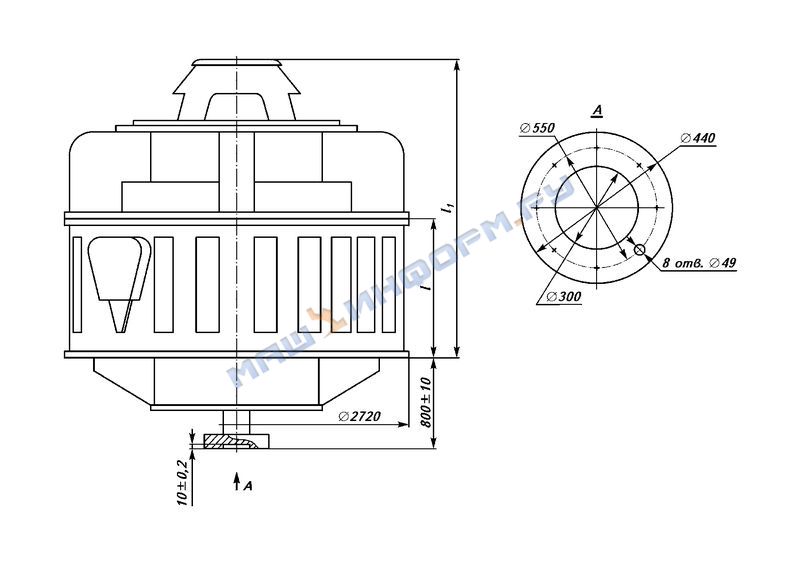

Общий вид, габаритные и присоединительные размеры двигателей СДВ3-173
| Типоисполнение | Размеры, мм | Масса, кг | |||
| l | l1 | ||||
| СДВ3-215/41-10УХЛ4 | 1520±5 | 2900±10 | 22 440 | ||
| СДВ3-215/41-10МУХЛ4 | |||||
| СДВ3-215/41-10КУХЛ4 | 3140±10 | 22 490 | |||
| СДВ3-215/41-10КМУХЛ4 | |||||
| СДВ3-215/49-10УХЛ4 | 2900±10 | 24 070 | |||
| СДВ3-215/49-10МУХЛ4 | |||||
| СДВ3-215/49-10КУХЛ4 | 3140±10 | 24 120 | |||
| СДВ3-215/49-10КМУХЛ4 | |||||
| СДВ3-215/59-12УХЛ4 | 1620±5 | 3000±10 | 25 510 | ||
| СДВ3-215/59-12МУХЛ4 | |||||
| СДВ3-215/59-12КУХЛ4 | 3240±10 | 25 560 | |||
| СДВ3-215/59-12КМУХЛ4 | |||||
| СДВ3-215/59-16УХЛ4 | 3000±10 | 22 890 | |||
| СДВ3-215/59-16МУХЛ4 | |||||
| СДВ3-215/59-16КУХЛ4 | 3240±10 | 22 940 | |||
| СДВ3-215/59-16КМУХЛ4 | |||||
Общий вид, габаритные и присоединительные размеры двигателей СДВ3-215
Степень защиты двигателей IР23, контактных колец IР11, коробки выводов IР55 по ГОСТ 17494-87.
Направление вращения ротора правое по ГОСТ 27471-87. Двигатели допускают вращение ротора в противоположном направлении после отключения их от сети в течение не более 5 мин, при этом максимальная частота вращения не должна превышать значений, приведенных в табл. 1.
Соединение валов двигателя и насоса фланцевое.
Система смазки подпятника и верхнего направляющего подшипника двигателей СДВ3-143, СДВ3-173, СДВ3-215 и нижнего направляющего подшипника двигателей СДВ3-173, СДВ3-215 - замкнутая внутри масляных ванн без внешней циркуляции масла. Масло турбинное марки Тп-30 по ГОСТ 9972-74. Для смазки подшипника нижнего щита применяется консистентная смазка.
Охлаждение масла осуществляется водяными маслоохладителями, встроенными в масляную ванну. Для двигателей исполнений УХЛ4 и КУХЛ4 применяется вода ПВ и МВ1, для двигателей исполнений МУХЛ4 и КМУХЛ4 - вода МВ2-МВ8. Температура охлаждающей воды не выше 30°С.
Давление воды на входе в маслоохладитель не более 2·105 Па.
Охлаждение двигателей осуществляется по разомкнутому циклу за счет самовентилирующего действия ротора. Охлаждающий воздух поступает в двигатель из машинного зала через окна крестовины и нижнего щита. Нагретый воздух выбрасывается в машинный зал через окна в обшивке статора. Способ охлаждения 1СА01 по ГОСТ 20459-87.
В конструкции двигателей предусмотрена изоляция подшипника и направляющих подшипников от действия подшипниковых токов.
Для контроля температуры обмотки и сердечника статора установлены 6 термопреобразователей сопротивления (50 Ом при 0°С). Для контроля температуры подшипников в них установлены медные термопреобразователи сопротивления ТСМ-9204.
Нагревы статора и подшипников контролируются с помощью вторичных приборов.
Средний уровень звука на расстоянии 1 м от корпуса двигателя не превышает 97 дБА для двигателей с частотой вращения 600 мин-1, 94 дБА для двигателей с частотой вращения 500 и 375 мин-1.
Среднеквадратическое значение вибрационной скорости пакетов статора не превышает 2,8 мм/с по ГОСТ 20815-93.
Пиковое значение вибрационного перемещения подшипниковых опор двигателей с синхронной частотой вращения 375 и 500 мин-1 не превышает 45 мкм.
Среднеквадратическое значение вибрационной скорости в октавной полосе подшипниковых опор для двигателей с синхронной частотой вращения 600 и 750 мин-1 не превышает 2 мм/с.
В комплект поставки входят: двигатель, возбудитель, согласующий трансформатор, блок резисторов Б6У2, термопреобразователи сопротивления ТСМ-9204, вторичный прибор теплоконтроля, запасные части, комплект приспособлений для монтажа, эксплуатационная документация: техническое описание и инструкция по эксплуатации, паспорт, комплект чертежей.
При поставке на экспорт исполнение комплектующих изделий соответствует заказу-наряду.
