Двигатели синхронные типа СДС 19-го габарита
Общие сведения
Двигатели синхронные типа СДС 19-го габарита предназначены для привода цементных и рудоразмольных мельниц.
Структура условного обозначения
СДС 19-Х-Х УХЛ4:
С - синхронный;
Д - двигатель;
С - специальный;
19 - обозначение габарита;
Х - длина сердечника статора, см (46; 56);
Х - число полюсов (40; 48);
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от 1 до 40°С.
Относительная влажность 80% при 25°С.
Окружающая среда, не содержащая огнеопасных и взрывоопасных примесей, химически агрессивных паров и газов и токопроводящей пыли.
Концентрация инертной пыли в окружающей среде не более 2 мг/м3.
Требования техники безопасности по ГОСТ 12.2.007.1-75 и ГОСТ 12.2.007.0-75.
Двигатели для внутригосударственных и экспортных поставок соответствуют ТУ 16-512.093-76.
Нормативно-технический документ
ТУ 16-512.093-76
Технические характеристики
Технические данные двигателей приведены в табл. 1, тиристорных возбудителей в табл. 2, режим работы двигателей продолжительный (S1) по ГОСТ 183-74.
| Типоисполнение | Мощность, кВт | Напряжение, В | Ток статора, А | Частота вращения, мин–1 | cos j при нагрузке в долях от номинальной мощности | КПД при нагрузке в долях от номинальной мощности, % |  |  | |||
| 4/4 | 5/4 | 4/4 | 3/4 | 2/4 | |||||||
| СДС-19-46-40 УХЛ4 СДС-19-56-40 УХЛ4 | 2000 2500 | 6000 | 223 281 | 150 | 0,9 | 93,98 94,4 | 94,6 95,1 | 94,6 95,05 | 93,6 94,14 | 2,5 2,4 | 1,1 |
| СДС-19-56-48 УХЛ4 | 1600 | 185 | 125 | 93,14 | 94 | 93,11 | 91,4 | 2,5 | |||
Окончание табл. 1
| Типоисполнение |  |  | Момент инерции ротора, т·м2 | Средний момент сопротивления двигателя за время пуска | Допустимый момент инерции механизма, т·м2 | Индуктивное сопротивление | Постоянные времени, с | Масса, т | |||
| X'd | X"d | T'do | T'd | T"d | |||||||
| СДС19-46-40 УХЛ4 | 1,3 | 6 | 51 60 | 0,8 | 65 | 0,245 0,25 | 0,16 | 1,72 1,8 | 0,5 0,52 | 0,0081 0,0082 | 23,17 25,2 |
| СДС19-56-48 УХЛ4 | 6,8 | 62 | 175 | 0,218 | 0,144 | 1,26 | 0,474 | 0,009 | 27,3 | ||
| Примечание. По требованию заказчика двигатели могут изготовляться на напряжение 3000 В. | |||||||||||
| Типоисполнение | Тип тиристорного возбудителя | Напряжение возбуждения, В | Ток возбуждения, А | Форсированное возбуждение | Габаритные размеры, мм | Масса, кг | ||
| Длина | Ширина | Высота | ||||||
| СДС19-46-40 УХЛ4 | ТЕ8-320/150Т-5У4 | 145 | 230 | 1,75 | 800 | 800 | 1900 | 405 |
| СДС19-56-40 УХЛ4 | ТЕ8-320/230Т-5У4 | 162 | 225 | |||||
| СДС19-56-48 УХЛ4 | ТЕ8-320/230Т-5У4 | 210 | 200 | |||||
Пуск двигателей асинхронный, прямой от номинального напряжения сети при включенном в цепь обмотки возбуждения разрядном сопротивлении.
В процессе пуска среднее напряжение на зажимах двигателей должно быть не менее 0,85Uном, а минимальное в начале пуска не менее 0,8Uном, при начальном моменте сопротивления не более 0,6Мном.
Двигатели допускают два пуска подряд с интервалами между ними не менее 5 мин из холодного состояния или один пуск из горячего, при этом момент инерции и средний момент сопротивления механизма не должны превышать значений, указанных в табл. 1.
Последующие пуски допустимы при остывании обмоток, ориентировочно через 2 ч.
Общее количество пусков не должно превышать 300 в год.
Гарантийный срок эксплуатации двигателей - 2 года при гарантийной наработке 10 000 ч. Для двигателей, поставляемых на экспорт, гарантийный срок - 2 года со дня пуска в эксплуатацию, но не более 3 лет с момента проследования через государственную границу РФ.
Двигатели (рисунок) выполняются с горизонтальным расположением вала, на двух стояковых подшипниках скольжения с кольцевой смазкой, на фундаментной плите, с одним цилиндрическим концом вала для соединения с рабочим механизмом при помощи муфты. Форма исполнения IМ7311 по ГОСТ 2479-79.
| Типоисполнение | Размеры, мм | ||||||
| l10 | l14 | l30 | l31 | l46 | l47 | b10 | |
| СДС19-46-40 УХЛ4 | 750 | 2100±5 2000±5 2150±5 | 3180 3280 3235 | 200±1 | 900 | 1000 1050 1000 | 4260 |
| СДС19-56-40 УХЛ4 | 850 | 350±1 | 950 | ||||
| СДС19-56-48 УХЛ4 | 4300 | ||||||

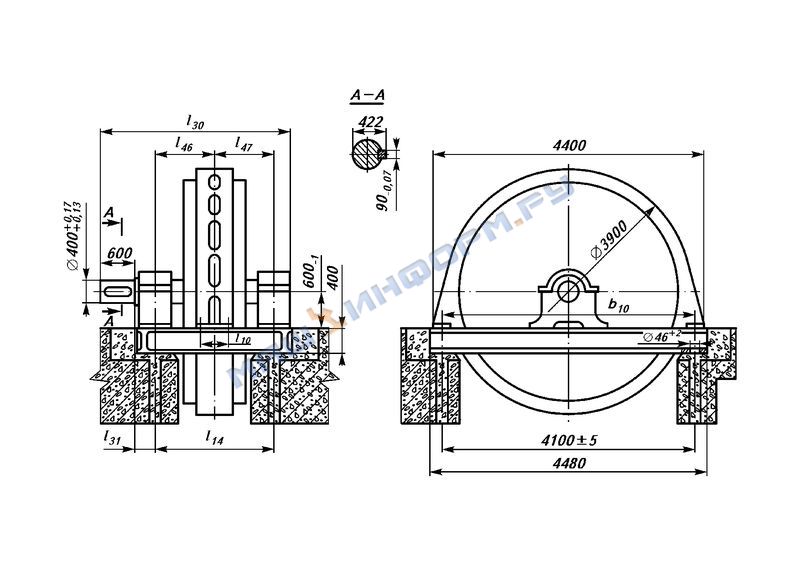

Общий вид, габаритные, установочные и присоединительные размеры двигателей типа СДС 19-го габарита
Направление вращения - левое или правое.
Степень защиты двигателей IР00 по ГОСТ 14254-96.
Охлаждение двигателей осуществляется в режиме самовентиляции. Условное обозначение способа охлаждения 1СА01 по ГОСТ 20459-87.
Возбуждение двигателей осуществляется от тиристорного возбудителя ТЕ8 с системой управления и автоматического регулирования тока возбуждения.
Обмотки статора и ротора выполнены с изоляцией класса нагревостойкости В по ГОСТ 8865-93.
Соединение статорной обмотки - "звезда". Число выводных концов - шесть. Выводные концы выведены вниз, в фундаментную яму.
Для контроля температуры обмотки и сердечника статора в пазы статора заложены шесть термопреобразователей сопротивления.
Контроль температуры подшипников скольжения осуществляется термометрами сопротивления типа ТСМ0879.
Среднеквадратическое значение вибрационной скорости подшипниковых опор и пакетов статора не превышает 4,5 мм/с. Пиковое значение вибрационного перемещения подшипниковых опор не превышает 50 мкм.
Среднее значение уровня звука двигателей не превышает 94 дБА.
В комплект поставки входят: двигатель, тиристорный возбудитель серии ТЕ8, термопреобразователи сопротивления ТСМ0879, логометр с переключателем и контактной панелью, комплект анкерной арматуры, комплект запасных частей к двигателю, комплект запасных частей к комплектующим изделиям, эксплуатационная документация.
