Двигатели синхронные серии 4СДМ-1500 и 4СДМП-1500
Общие сведения
Двигатели синхронные серии 4СДМ-1500 и 4СДМП-1500 трехфазного тока предназначены для привода рудоразмольных мельниц, изготовляются для внутригосударственных и экспортных поставок.
Структура условного обозначения
4СДМП-1500Х-Х:
4 - порядковый номер серии;
СДМ - синхронный двигатель мельничный;
П - продуваемый;
1500 - габарит по классификатору ЕСКД;
Х - условное обозначение длины (К, L, S, М);
Х - число полюсов (32; 36).
Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Температура окружающего воздуха от 1 до 40°С.
Запыленность охлаждающего воздуха не более 2 мг/м3.
Окружающая среда невзрывоопасная.
Группа механического исполнения М1 по ГОСТ 17516.1-90.
Эксплуатация двигателей должна производиться в соответствии с действующими "Правилами технической эксплуатации электроустановок потребителей".
Двигатели соответствуют ГОСТ 18200-90Е, ТУ 16-92 ИБПД.528852.062 ТУ. + ГОСТ 18200-90Е;ТУ 16-92 ИБПД.528852.062 ТУ
Технические характеристики
Основные параметры двигателей приведены в табл. 1.
| Наименование параметра | Значение параметра для типоисполнений | ||||||
| 4СДМ-1500К-36; 4СДМП-1500К-36 | 4СДМ-1500L-36 | 4СДМ-1500S-36 | 4СДМ-1500М-32; 4СДМП-1500М-32 | ||||
| Номинальная мощность, кВт | 900 | 1000 | 1120 | 1250 | |||
| Номинальное напряжение, В | 6000 | ||||||
| Номинальный ток статора, А | 103 | 115 | 127 | 139 | |||
| Номинальная частота электрического тока, Гц | 50 | ||||||
| Номинальная частота вращения, мин–1 | 166,6 | 187,5 | |||||
| Номинальный вращающий момент, кН·м | 51,57 | 57,3 | 64,17 | 63,66 | |||
| cos j (опережающий) | 0,9 | ||||||
| КПД, % | 93,1 | 93,6 | 93,9 | 94 | |||
| Ток ротора, А | 250±30 | 240±30 | 250±30 | ||||
| Напряжение на кольцах ротора при рабочей температуре, В | 100±12 | 103±12 | 112±12 | 100±12 | |||
| Кратность максимального момента к номинальному | 2,8 | 2,6 | 2,5 | 2,7 | |||
| Кратность начального пускового тока к номинальному | 6,5 | 7 | |||||
| Кратность начального пускового момента к номинальному | 1,1 | 1,2 | |||||
| Кратность момента при скольжении, равном 5% к номинальному | 1,3 | ||||||
| Отношение короткого замыкания (ОКЗ) | 1,7 | 1,5 | |||||
| Момент инерции ротора двигателя, кг·м2 | 4700 | 5100 | 5400 | 5100 | |||
| Момент инерции | 2300 | 6150 | 4500 | 6000 | |||
| Удельная масса, кг/кВт | 18,04/18 | 16,97 | 15,86 | 13,78/14 | |||
Номинальный режим работы двигателей продолжительный (S1) по ГОСТ 183-74.
Изоляция обмотки статора - термореактивная. Класс нагревостойкости изоляции статора и ротора F по ГОСТ 8865-93 с предельно допустимым превышением температуры обмоток 90°С.
Сопротивление изоляции при рабочей температуре обмотки статора - в соответствии с инструкцией по эксплуатации, обмотки ротора - не менее 0,5 МОм.
Обмотка статора двигателей трехфазная, соединена в "звезду" и имеет 6 выводных концов в коробке выводов, расположенной на корпусе статора.
Пуск двигателей прямой асинхронный от номинального напряжения сети.
Обмотка возбуждения при пуске замкнута на разрядное сопротивление типа Б6У2, встроенное в тиристорный возбудитель.
По условиям нагрева активных частей двигатели допускают 2 пуска подряд из холодного состояния, следующий пуск после перерыва не менее 30 мин.
После остановки работающего двигателя допускается один пуск, следующий пуск после перерыва не менее 30 мин.
Среднее число пусков в год - не более 300, за срок службы - не более 5000.
Возбуждение двигателей осуществляется от тиристорных возбудителей ТВ320Р1280А.
Показатели надежности:
коэффициент готовности - не менее 0,994;
срок службы до капитального ремонта - не менее 6 лет;
ресурс до капитального ремонта - не менее 35 000 ч;
средняя наработка на отказ - не менее 18 000 ч;
срок службы - не менее 30 лет;
допустимый срок сохраняемости до ввода в эксплуатацию - 1 год.
Гарантийный срок - 2 года со дня ввода двигателей в эксплуатацию при гарантийной наработке 10 000 ч, но не более 3 лет с момента отгрузки их с предприятия-изготовителя или с момента проследования через государственную границу.
Исполнение двигателя горизонтальное на двух стояковых подшипниках скольжения на общей фундаментной плите со свободным концом вала (рис. 1-3). Форма исполнения IМ7311 по ГОСТ 2479-79. Исполнение двигателей 4СДМП-1500М-32 с двумя свободными концами вала. Форма исполнения IМ7312.
| Типоисполнение | Размеры, мм | Масса, кг | ||||||
| L | l | l1 | h | h1 | b | А | ||
| 4СДМ-1500К-36 | 2750 | 660 | 400±0,8 | 600–1 | 298 | 70–0,06 | – | 16 140±1000 |
| 4СДМ-1500К-36 | 2825 | 755 | 470±0,8 | 630–1 | 292 | 63–0,06 | 2090±0,9 | 16 240±1000 |
| 4СДМ-1500L-36 | 16 970±1000 | |||||||
| 4СДМ-1500L-36 | – | 16 910±1000 | ||||||
| 4СДМ-1500S-36 | 2090±0,9 | 17 760±1000 | ||||||
| 4СДМ-1500S-36 | 2750 | 660 | 400±0,8 | 600–1 | 298 | 70–0,06 | – | 17 660±1000 |
| 4СДМ-1500М-32 | 2825 | 755 | 470±0,8 | 630–1 | 292 | 63–0,06 | 2090±0,9 | 17 220±1000 |
| 4СДМ-1500М-32 | 2750 | 660 | 400±0,8 | 600–1 | 298 | 70–0,06 | – | 17 110±1000 |
Общий вид, габаритные и присоединительные размеры двигателей 4СДМ-1500К-36, 4СДМ-1500L-36, 4СДМ-1500S-36, 4СДМ-1500М-32
| Типоисполнение | Размеры, мм | Масса, кг | ||||||||
| L | L1 | L2 | l | l1 | h | h1 | b | А | ||
| 4СДМП-1500К-36 | 2825 | 1850±0,8 | 2260 | 755 | 470±0,8 | 630–1 | 292 | 63–0,06 | 2090±0,9 | 16 200±1000 |
| 4СДМП-1500К-36 | 2960 | 2060±0,9 | 2480 | 660 | 400±0,8 | 600–1 | 298 | 70–0,06 | – | 16 280±1000 |

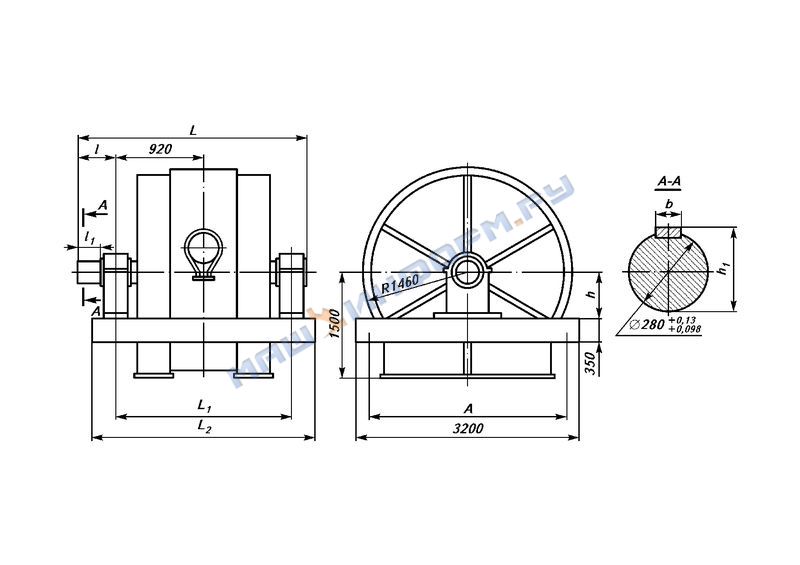

Общий вид, габаритные и присоединительные размеры двигателей 4СДМП-1500К-36
| Типоисполнение | Размеры, мм | Масса, кг | |||||
| L | L1 | L2 | l | h | А | ||
| 4СДМП-1500М-32 | 3360 | 1850±0,8 | 2260 | 755 | 630–1 | 2090±0,9 | 17 490±1000 |
| 4СДМП-1500М-32 | 3545 | 2075±0,9 | 2480 | 735 | 600–1 | – | 17 610±1000 |
Общий вид, габаритные и присоединительные размеры двигателей 4СДМП-1500М-32
Степень защиты двигателей 4СДМ-1500 IР21, двигателей 4СДМП-1500 IР23, коробки выводов IР55 по ГОСТ 17494-87.
Направление вращения двигателей - правое. Двигатели могут иметь исполнение с левым направлением вращения.
Охлаждение двигателей воздушное с помощью центробежного вентилятора, установленного на магнитном колесе двигателя. При защищенном исполнении забор воздуха производится из машинного зала через окно в верхней части щита с одной стороны статора. Далее воздух проходит в аксиальном и радиальном направлениях, охлаждая обмотку и железо статора и полюса ротора, и выбрасывается из двигателя в машинный зал через окно в верхней части щита, установленного на противоположной стороне статора.
Способ охлаждения двигателей защищенного исполнения 1СА01 по ГОСТ 20459-87.
При закрытом исполнении забор воздуха и выброс его производится через воздуховоды, установленные в фундаментной яме. Нагретый воздух охлаждается воздухоохладителями. Циркуляция воздуха вне двигателя осуществляется дополнительным вентилятором. Аэродинамическое сопротивление воздуха в двигателе должно быть не более 600 Па. Производительность дополнительного вентилятора не менее 3,5 м3/с.
Способ охлаждения двигателей закрытого исполнения 1СW37А97 по ГОСТ 20459-87.
Установка воздухоохладителя и дополнительного вентилятора должна производиться по местным условиям.
В двигателях используются подшипники скользящего трения с кольцевой смазкой.
Применяется масло турбинное Т30 или Тп-30.
Контроль температуры подшипников осуществляется с помощью двух термометров типа ТКП-160Сr.
Теплоконтроль обмотки и сердечника статора производится путем установки шести медных термопреобразователей сопротивления (50 Ом при 0°С). Контроль нагрева статора производится с помощью милливольтметра Ш 4540/1, щеточного переключателя ПТИ-М и панели подгоночных катушек. Питание автономное от источника переменного тока напряжением 220 В.
Среднеквадратическое значение вибрационной скорости, подшипниковых опор и пакетов статора не превышает 4,5 мм/с по ГОСТ 20815-93.
Пиковое значение вибрационного перемещения подшипниковых опор двигателя при ХХ не более 50 мкм.
Средний уровень звука на расстоянии 1 м от корпуса двигателя для внутригосударственных поставок не превышает 94 дБА для двигателей 4СДМ и 92 дБА для двигателей 4СДМП. Для двигателей, поставляемых на экспорт, корректированный уровень звуковой мощности не превышает 109 дБА для двигателей 4СДМ и 107 дБА для двигателей 4СДМП.
В комплект поставки входят: двигатель, тиристорный возбудитель, блок резисторов, согласующий трансформатор, комплект аппаратуры теплоконтроля, запасные части, эксплуатационная документация: паспорт, техническое описание и инструкция по эксплуатации, комплект чертежей.
| Типоисполнение | Номер габаритного чертежа | Направление вращения (со стороны приводимого механизма) |
| 4СДМ-1500К-36 | 6БП.129.124-08 6БП.129.124-09 | Правое Левое |
| 6БП.129.124-10 6БП.129.124-11 | Правое Левое | |
| 4СДМП-1500К-36 | 6БП.129.124-12 6БП.129.124-13 | Правое Левое |
| 6БП.129.124-14 6БП.129.124-15 | Правое Левое | |
| 4СДМ-1500L-36 | 6БП.129.124-16 6БП.129.124-17 | Правое Левое |
| 6БП.129.124-18 6БП.129.124-19 | Правое Левое | |
| 4СДМ-1500S-36 | 6БП.129.124-20 6БП.129.124-21 | Правое Левое |
| 6БП.129.124-22 6БП.129.124-23 | Правое Левое | |
| 4СДМ-1500М-32 | 6БП.129.124 6БП.129.124-01 | Правое Левое |
| 6БП.129.124-02 6БП.129.124-03 | Правое Левое | |
| 4СДМП-1500М-32 | 6БП.129.124-04 6БП.129.124-05 | Правое Левое |
| 6БП.129.124-06 6БП.129.124-07 | Правое Левое |
Примеры:
для внутригосударственных поставок - "Двигатель 4СДМ-1500К-36, направление вращения правое, ТУ 16-92 ИБПД.528852.062 ТУ, габаритный чертеж 6БП.129.124-08";
для экспортных поставок - "Двигатель 4СДМ-1500К-36, направление вращения правое, ТУ 16-92 ИБПД.528852.062 ТУ, габаритный чертеж 6БП.129.124-08, экспорт".
