Двигатели синхронные серии 2СДС
Общие сведения
Двигатели синхронные серии 2СДС трехфазного тока предназначены для привода нагнетателей и других механизмов с большими моментами инерции, изготовляются для внутригосударственнных и экспортных поставок.
Структура условного обозначения
2СДС ХХ-4:
2 - порядковый номер серии;
СДС - синхронный двигатель специальный;
Х - высота оси вращения, мм (800; 900);
Х - условная длина двигателя (М; S; L; К);
4 - число полюсов.
Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Температура охлаждающего воздуха от 0 до 40°С.
Запыленность охлаждающего воздуха не более 2/м3.
Окружающая среда невзрывоопасная.
Группа механического исполнения М1 по ГОСТ 17516.1-90.
Эксплуатация двигателей должна производиться в соответствии с "Правилами технической эксплуатации электроустановок потребителей", "Правилами устройства электроустановок".
Двигатели соответствуют ГОСТ 18200-90Е, ТУ 16-90 ИБПД.528000.005 ТУ. + ГОСТ 18200-90Е;ТУ 16-90 ИБПД.528000.005 ТУ
Технические характеристики
Основные параметры двигателей приведены в табл. 1.
| Наименование параметра | Значение параметра для типоисполнений | |||||
| 2СДС 800К-4 | 2СДС 800L-4 | 2СДС 800М-4 | ||||
| Номинальная мощность, кВт | 1250 | 2000 | 2500 | |||
| Номинальное напряжение, В | 6000 | 10 000 | 6000 | 10 000 | 6000 | 10 000 |
| Номинальная частота вращения, мин-1 | 1500 | |||||
| Номинальный вращающий момент, кН·м | 7,96 | 12,74 | 15,92 | |||
| Номинальный ток статора, А | 140 | 84 | 220 | 133 | 275 | 166 |
| Номинальная частота электрического тока, Гц | 50 | |||||
| КПД, % | 95,6 | 95,1 | 96,1 | 95,8 | 96,3 | 96 |
| cos j (опережающий) | 0,9 | |||||
| Ток ротора, А | 360±30 | 330±30 | ||||
| Напряжение на кольцах ротора при расчетной рабочей температуре, В | 25±2 | 33±3 | 38±3,5 | |||
| Кратность начального пускового тока к номинальному | 3,8 | 4,6 | 5,5 | 5,3 | 5,5 | |
| Кратность начального пускового момента к номинальному | 1,2 | 1,5 | 1,9 | 2 | ||
| Кратность момента при скольжении, равном 5% к номинальному | 0,94 | 1,1 | 1,4 | 1,3 | ||
| Кратность максимального момента к номинальному в синхронном режиме | 1,7 | 1,75 | 1,7 | 1,65 | ||
| Отношение короткого замыкания (ОКЗ) | 0,61 | 0,69 | 0,67 | 0,64 | 0,6 | |
| Момент инерции ротора двигателя, кг·м2 | 100 | 130 | 160 | |||
| Максимально допустимый момент инерции приводимого механизма при прямом пуске двигателя от сети, приведенный к валу двигателя, кг·м2 | 750 | 1650 | ||||
| Удельная масса двигателя, кг/кВт, не более | 5,9 | 6,4 | 4,8 | 5 | 4,21 | 4,4 |
| Масса двигателя, кг | 7300±500 | 8000±500 | 9500±500 | 9800±500 | 10 500±500 | 10 900±500 |
| Наименование параметра | Значение параметра для типоисполнений | |||||
| 2СДС 800S-4 | 2СДС 900К-4 | 2СДС 900L-4 | 2СДС 900М-4 | 2СДС 900S-4 | ||
| Номинальная мощность, кВт | 3150 | 4000 | 5000 | |||
| Номинальное напряжение, В | 6000 | 10 000 | 6000 | 10 000 | 6000 | 10 000 |
| Номинальная частота вращения, мин–1 | 1500 | |||||
| Номинальный вращающий момент, кН·м | 20 | 25,5 | 31,9 | |||
| Номинальный ток статора, А | 346 | 208 | 440 | 264 | 550 | 330 |
| Номинальная частота электрического тока, Гц | 50 | |||||
| КПД, % | 96,6 | 96,1 | 96,6 | 96,2 | 96,8 | 96,7 |
| cos j (опережающий) | 0,9 | |||||
| Ток ротора, А | 340±30 | 350±30 | 380±30 | 360±30 | 370±30 | |
| Напряжение на кольцах ротора при расчетной рабочей температуре, В | 44±4 | 45±4 | 47±4 | 48±4 | 53±4 | 55±4 |
| Кратность начального пускового тока к номинальному | 5,6 | 6,3 | 5,3 | 5,5 | 6,3 | 5,5 |
| Кратность начального пускового момента к номинальному | 2,1 | 2,3 | 1,6 | 1,8 | 2,1 | 1,9 |
| Кратность момента при скольжении, равном 5% к номинальному | 1,3 | 1,5 | 1,4 | 1,7 | 1,4 | |
| Кратность максимального момента к номинальному в синхронном режиме | 1,65 | 1,75 | 1,65 | |||
| Отношение короткого замыкания (ОКЗ) | 0,58 | 0,68 | 0,49 | 0,52 | 0,5 | 0,47 |
| Момент инерции ротора двигателя, кг·м2 | 190 | 270 | 300 | 335 | 350 | |
| Максимально допустимый момент инерции приводимого механизма при прямом пуске двигателя от сети, приведенный к валу двигателя, кг·м2 | 1800 | 1550 | 1800 | 1700 | 1950 | |
| Удельная масса двигателя, кг/кВт, не более | 3,7 | 3,8 | 2,9 | 3,25 | 2,98 | 3,34 |
| Масса двигателя, кг | 11 500±500 | 11 900±500 | 11 600±500 | 13 000±500 | 14 900±500 | 16 700±500 |
Номинальный режим работы продолжительный (S1) по ГОСТ 183-74.
Пуск двигателей асинхронный от полного напряжения сети при моменте инерции механизма не более указанного в табл. 1.
Момент сопротивления приводимых механизмов при пуске должен меняться по квадратичной кривой от 0 до 0,4Мном.
Обмотка ротора при пуске двигателей замкнута на блок резисторный Б6У2, встроенный в тиристорный возбудитель.
По условиям нагрева активных частей двигатели допускают два пуска подряд из холодного состояния и один пуск после остановки работавшего двигателя.
Последующие пуски должны проводиться после перерыва не менее 30 мин.
Число пусков двигателей в год - не более 60, за срок службы - не более 1200.
При моментах инерции приводимых механизмов выше приведенных в табл. 1, а также при моментах сопротивления приводимых механизмов в конце пуска выше 0,4Мном пуск двигателей должен производиться от частотных пусковых устройств типа ПЧВС, не входящих в комплект поставки завода-изготовителя двигателей.
При этом число пусков должно быть не более 500 в год. Длительность пуска не превышает 40-60 с при пусковом токе не более 1,5Iном.
Обмотка статора двигателей мощностью 1250, 2000, 2500 и 3150 кВт соединена в "звезду" и имеет четыре выводных конца в коробке выводов, расположенной на корпусе статора.
Обмотка статора двигателей мощностью 4000 и 5000 кВт имеет три начала фаз, выведенных в коробку выводов, и три конца фаз, соединенных в нуль "звезды" внутри корпуса двигателя. Для обеспечения дифференциальной защиты этих двигателей в их верхней части на двух нулевых выводах размещены встроенные трансформаторы тока типа ТОЛ10-0,5/10Р-400/5У3 для двигателей напряжением 10 кВ и ТОЛ10-0,5/10Р-600/5У3 для двигателей напряжением 6 кВ.
Изоляция обмотки статора двигателей термореактивная класса F по ГОСТ 8865-93 с температурным использованием по классу В.
Изоляция обмотки ротора - класса F.
Сопротивление изоляции при рабочей температуре обмотки статора двигателей напряжением 6 кВ - не менее 6 МОм, напряжением 10 кВ - не менее 10 МОм, обмотки ротора - не менее 0,5 МОм.
Возбуждение двигателей осуществляется от статического тиристорного возбудителя ТВ630Р1 с резисторными блоками Б6У2, с согласующим трансформатором ТСЗП 80/0,7ВУ3 (100 В, 630 А).
Токи и напряжения возбудителей для разных типоисполнений двигателей приведены в табл. 2.
| Типоисполнение | Параметры двигателя | Параметры возбудителя | ||
| Мощность, кВт | Напряжение, кВ | Ток, А | Напряжение, В | |
| 2СДС 800К-4 | 1250 | 6 | 390 | 27 |
| 2СДС 800L-4 | 2000 | 360 | 36 | |
| 2СДС 800М-4 | 2500 | 42 | ||
| 2СДС 800S-4 | 3150 | 370 | 48 | |
| 2СДС 900К-4 | 4000 | 410 | 51 | |
| 2СДС 900М-4 | 5000 | 390 | 57 | |
| 2СДС 800К-4 | 1250 | 10 | 360 | 27 |
| 2СДС 800L-4 | 2000 | 36 | ||
| 2СДС 800М-4 | 2500 | 42 | ||
| 2СДС 800S-4 | 3150 | 380 | 49 | |
| 2СДС 900L-4 | 4000 | 390 | 52 | |
| 2СДС 900S-4 | 5000 | 400 | 59 | |
Показатели надежности:
коэффициент готовности - не менее 0,993;
срок службы - не менее 25 лет;
срок службы до капитального ремонта - не менее 6 лет;
ресурс до капитального ремонта - не менее 18 000 ч;
средняя наработка на отказ - не менее 15 000 ч;
допустимый срок сохраняемости до ввода в эксплуатацию 1 год.
Гарантийный срок - 2,5 года со дня ввода двигателей в эксплуатацию при гарантийной наработке 10 000 ч, но не более 3 лет со дня отгрузки их с завода-изготовителя или с момента проследования через государственную границу РФ.
Исполнение двигателей горизонтальное, на двух щитовых подшипниках, с приводным концом вала. Форма исполнения IМ1001 по ГОСТ 2479-79 (рис. 1, 2).
| Типоисполнение | Мощность, кВт | Напряжение, кВ | Размеры, мм | ||||||
| L | L1 | L2 | L3 | В | l | l1 | |||
| 2СДС 800К-4 | 1250 | 6 10 | 2665 2840 | 1495 1670 | 1000 1150 | 1315 1490 | 1030 1170 | 355±1,5 400±1,5 | 290±1,5 350±1,5 |
| 2СДС 800L-4 | 2000 | 6 10 | 2965 3090 | 1795 1920 | 1320 1440 | 1615 1740 | 1030 1170 | 440±1,5 480±1,5 | 440±1,5 480±1,5 |
| 2СДС 800М-4 | 2500 | 6 10 | 3115 3240 | 1945 2070 | 1470 1650 | 1765 1890 | 1030 1170 | 490±1,5 550±1,5 | 490±1,5 550±1,5 |
| 2СДС 800S-4 | 3150 | 6 10 | 3265 3390 | 2095 2220 | 1650 1800 | 1915 2040 | 1030 1170 | 550±1,5 600±1,5 | 550±1,5 600±1,5 |

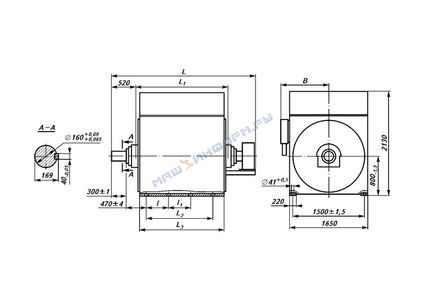

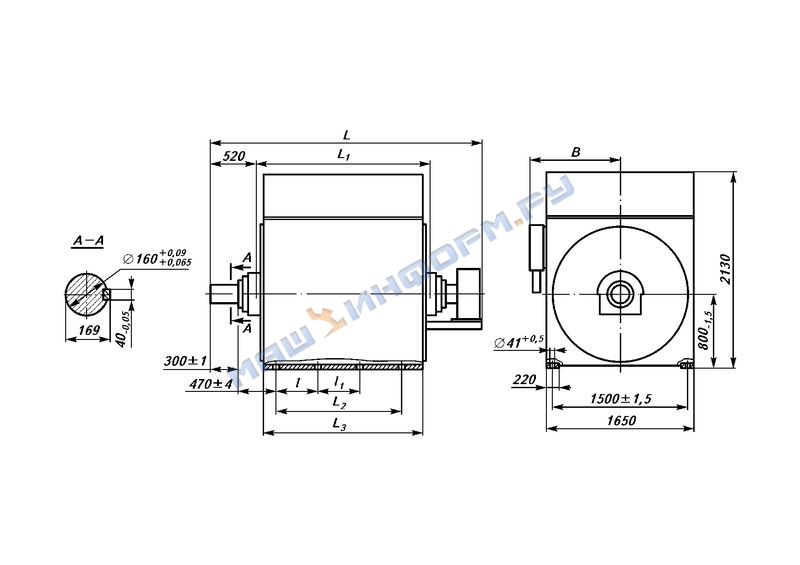

Общий вид, габаритные, установочные и присоединительные размеры двигателей 2СДС 800
| Типоисполнение | Мощность, кВт | Напряжение, кВ | Размеры, мм | ||||||
| L | L1 | L2 | L3 | В | l | l1 | |||
| 2СДС 900K-4 2СДС 900L-4 | 4000 | 6 10 | 3145 3395 | 1950 2200 | 1470 1725 | 1772 2022 | 1105 1245 | 490±1,5 575±1,5 | 490±1,5 575±1,5 |
| 2СДС 900M-4 2СДС 900S-4 | 5000 | 6 10 | 3345 3570 | 2150 2350 | 1560 1875 | 1972 2172 | 1105 1245 | 520±1,5 625±1,5 | 520±1,5 625±1,5 |
Общий вид, габаритные, установочные и присоединительные размеры двигателей 2СДС 900
Направление вращения левое, против часовой стрелки, если смотреть со стороны приводимого механизма.
Степень защиты двигателей IР43, коробки выводов IР54, контактных колец IР23 по ГОСТ 17494-87.
Подшипники щитовые к комбинированной смазкой (кольцевой и циркуляционной).
Масло турбинное марки Тn-22 или Тn-22С подается в подшипники от специальной установки с температурой не более 40°С при давлении на входе не менее 1,5·105 Па.
Вентиляция двигателей осуществляется по замкнутому циклу за счет напора, развиваемого ротором. Охлаждение воздуха при помощи водяных воздухоохладителей типа ВО-158/1510-60-Н-УХЛ4, для двигателей типа 2СДС 900 и ВО-115/1510-59-Н-УХЛ4 для двигателей типа 2СДС 800, встроенных в корпусе двигателя сверху над статором.
В двигателях смонтированы датчики появления воды в корпусе двигателя.
Обозначение способа охлаждения 1СW37А71 по ГОСТ 20459-87.
Для охлаждения двигателя применяется вода рода ПВ. По требованию заказчика двигатели могут быть изготовлены с охладителями для морской воды.
В двигателях предусмотрены следующие виды теплоконтроля:
температуры обмотки и сердечника статора путем установки шести медных термопреобразователей сопротивления;
температуры воздуха путем установки трех термопреобразователей сопротивления типа ТСМ-0879-01;
температуры подшипников путем установки в подшипниках двух термопреобразователей сопротивления типа ТСМ-0879-01.
Контроль температур с помощью термопреобразователей сопротивления производится с помощью уравновешенного моста, не входящего в комплект поставки завода-изготовителя двигателя.
Среднеквадратическое значение вибрационной скорости пакетов статора не превышает 4,5 мм/с по ГОСТ 20815-93.
Средний уровень звука на расстоянии 1 м от корпуса двигателя не превышает 92 дБА. Для двигателей, поставляемых на экспорт, корректированный уровень звуковой мощности не превышает 106 дБА.
В комплект поставки входят: двигатель, тиристорный возбудитель, блок резисторов Б6У2, согласующий трансформатор ТСЗП 80/0,7ВУ3, трансформаторы тока ТОЛ10-0,5/10Р-400/5У3 (встроены в двигатели мощностью 4000 и 5000 кВт напряжением 10 кВ), ТОЛ10-0,5/10Р-600/5У3 (встроены в двигатели мощностью 4000 и 5000 кВт напряжением 6 кВ), комплект аппаратуры теплоконтроля, термопреобразователи сопротивления, воздухоохладитель (встроен в двигатель), запасные части, эксплуатационная документация: паспорт, техническое описание и инструкция по эксплуатации, ведомость ЗИП, комплект чертежей.
