Двигатель синхронный типа ВДС2-325/44-16УХЛ4
Общие сведения
Двигатель синхронный типа ВДС2-325/44-16УХЛ4 изготовляется для нужд народного хозяйства. Предназначен для привода вертикальных гидравлических насосов.
Структура условного обозначения
ВДС2-325/44-16УХЛ4:
ВДС2 - вертикальный двигатель синхронный модернизированный;
325 - наружный диаметр сердечника статора, см;
44 - длина сердечника статора, см;
16 - число полюсов;
УХЛ4 - климатическое исполнение и категория размещения по
ГОСТ 15150-69.
Условия эксплуатации
Окружающая среда невзрывоопасная.
Запыленность охлаждающего воздуха не должна превышать 2·10-6кг/м3.
Двигатели соответствуют группе условий эксплуатации по ГОСТ 17516.1-90.
Двигатели устанавливаются в производственных помещениях без постоянных рабочих мест.
Двигатель соответствует ГОСТ 18200-79, ТУ 16-512.212-76.
По технике безопасности двигатель соответствует ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.1-75.
Нормативно-технический документ
ТУ 16-512.212-76
Технические характеристики
Номинальное напряжение, В - 10000 Частота вращения, мин-1 - 375 Номинальная мощность, кВт - 8000 Масса, кг - 61800
Гарантийный срок - 1 год со дня ввода двигателя в эксплуатацию, но не более 3 лет после пересечения государственной границы.
Конструкция и принцип действия
Исполнение двигателей вертикальное, подвесное, с фланцевым валом, двумя направляющими подшипниками и подпятником. Двигатели рассчитаны на восприятие нагрузки от веса вращающихся частей насоса и реакции воды во время работы.
Соединение валов двигателя и насоса фланцевое. Валы спариваются при монтаже на месте установки агрегатов.
Обмотка статора двигателя трехфазная, соединена в звезду и имеет шесть выводов, выведенных на боковую поверхность корпуса статора.
На нижней крестовине двигателя устанавливаются четыре гидравлических домкрата для подъема ротора при монтаже и вращающихся частей агрегата перед запуском после длительной стоянки.
Конструкция двигателя допускает подъем ротора гидравлическими домкратами на высоту не более 20 мм без разборки двигателя. В зоне фланца вала установлено специальное перекрытие.
В конструкции двигателя предусмотрена изоляция подпятника и направляющих подшипников от действия подшипниковых токов.
В ваннах верхней и нижней крестовин предусмотрены соответствующие листы для присоединения датчиков уровня масла.

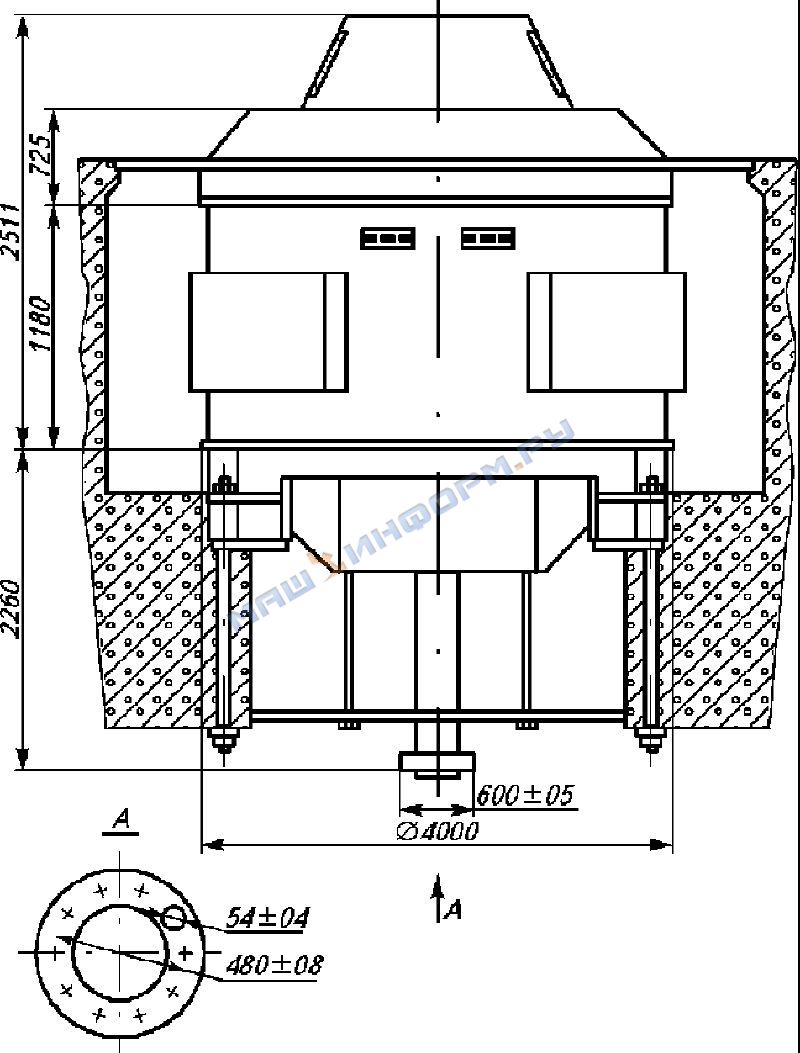

Габаритные и присоединительные размеры двигателя приведены на рисунке.
Габаритные и присоединительные размеры двигателя ВДС2-325/44-16УХЛ4
В комплект поставки входят: двигатель; возбудитель тиристорный;
согласующий трансформатор; возбудитель электромашинный; комплект аппаратуры теплоконтроля; водяные воздухоохладители; комплект приспособлений для монтажа двигателя; эксплуатационная документация;
запасные части.
