Электродвигатели асинхронные погружные четырехполюсные серии ПЭД с преобразователем глубинным давления и температуры
Общие сведения
Электродвигатели асинхронные погружные четырехполюсные с короткозамкнутым ротором маслонаполненные в нормальном исполнении с наружным диаметром корпуса 117 мм с продолжительным режимом работы S1 по ГОСТ 183-74 от сети переменного тока частотой 50 Гц, предназначенные в качестве привода винтовых насосов для добычи высоковязкой нефти из малодебитных скважин.
Двигатели предназначены для нужд народного хозяйства.
Конструкция двигателя должна обеспечивать присоединение глубинного преобразователя ТМС.
Структура условного обозначения
Структура условного обозначения двигателя Х ПЭД Х Х-ХХХ - ХХХ МХ Х В5:
Х - номер модификации:
3 - двигатель с ТМС;
ПЭД - погружной электродвигатель;
Х - конструктивное исполнение:
отсутствие буквы - несекционный,
С - секционный;
Х - исполнение по коррозионной стойкости:
отсутствие буквы - нормальное,
К - коррозионно-стойкое;
ХХХ - мощность, кВт;
117 - диаметр корпуса, мм;
МХ - шифр модернизации двигателя и ее номер.
Отсутствие обозначения - основная разработка;
Х - шифр модификации гидрозащиты:
отсутствие буквы - основная разработка;
В5 - климатическое исполнение (В) и категория размещения (5)
по ГОСТ 15150-69. Структура условного обозначения электродвигателя Х ЭД Х ХХХ - ХХХ МХ Х:
Х - номер модификации:
3 - двигатель с ТМС;
отсутствие цифры - для двигателей,
расположенных над торцом и между
торцами секционирования;
ЭД - электродвигатель;
Х - исполнение по коррозионной стойкости:
отсутствие буквы - нормальное,
К - коррозионно-стойкое;
ХХХ - условная мощность, кВт;
ХХХ - диаметр корпуса, мм;
МХ - шифр модернизации электродвигателя и ее номер:
отсутствие буквы - основная разработка;
Х - расположение статора двигателя относительно торца
секционирования;
отсутствие буквы - без торца для секционирования;
В - над торцом секционирования;
С - между торцами секционирования;
Н - под торцом секционирования. Структура условного обозначения гидрозащиты П Х Х ХХХ Х 6:
П - протектор;
Х - исполнение по стойкости к коррозии:
отсутствие буквы - нормальное,
К - коррозионно-стойкое;
Х - шифр модификации:
отсутствие буквы - основная модель;
ХХХ - диаметр корпуса, мм;
Х - шифр модернизации:
отсутствие буквы - основная разработка,
где в качестве разделителя применена
разделительная жидкость,
Д - разработка, где в качестве разделителя применена
диафрагма;
6 - шифр модификации. Для подсоединения к винтовому насосу.
Условия эксплуатации
Двигатели предназначены для работы в специальной среде группы 7 по ГОСТ 24682-81.
Номинальные значения климатических факторов внешней среды по ГОСТ 15150-69 и ГОСТ 15543.1-89 при верхнем значении температуры окружающей среды 90°С.
Требования безопасности по ГОСТ 12.2.007.0-75. Двигатель соответствует ТУ 16-88 ИНБЮ.652122. 003 ТУ.
Нормативно-технический документ
ТУ 16-88 ИНБЮ.652122.003 ТУ
Технические характеристики
Основные технические данные двигателей приведены в табл. 1.
| Наименование параметра | Значение параметра, для типоисполнений | ||
| 3ЭД5,5/4ДВ5 | 3ЭД22-117/4ДВ5 | 3ЭД32-117/4ДВ5 | |
| Номинальная мощность, кВт | 5,5 | 22 | 32 |
| Номинальное напряжение, В | 350 | 700 | 1000 |
| Номинальный ток, А | 15,5 | 31,5 | 32,0 |
| Частота вращения (синхр.), мин -1 | 1500 | 1500 | 1500 |
| Номинальное скольжение, % | 8,0 | 7,5 | 7,5 |
| соs j | 0,75 | 0,75 | 0,75 |
| КПД,% | 78,0 | 76,5 | 76,5 |
| Кратность начального пускового вращающего момента | 1,8 | 1,8 | 1,8 |
| Кратность максимального вращающего момента | 2,0 | 2,0 | 2,0 |
| Скорость охлаждающей жидкости, м/с, не менее | 0,04 | 0,2 | 0,4 |
| Средняя наработка до отказа, ч | 16000 | ||
| Средний срок службы, лет | 5,5 | ||
Двигатель состоит из сборочных единиц: электродвигателя и гидрозащиты.
Гидрозащита предназначена для предохранения внутренней полости электродвигателя от попадания пластовой жидкости, а также компенсация температурных изменений объема масла и его расхода.
Типы двигателей и входящие в их состав типы электродвигателя и гидрозащит указаны в табл. 2.
| Типоисполнение двигателя | Типоисполнение электродвигателя | Типоисполнение гидрозащиты |
| 3ПЭД5,5-117/4ДВ5 | 3ЭД5,5-117/4 | П92Д/6 |
| 3ПЭД22-117/4ДВ5 | 3ЭД22-117/4 | П92Д/6 |
| 3ПЭД32/117/4ДВ5 | 3ЭД32-117/4 | П92Д/6 |

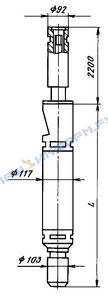

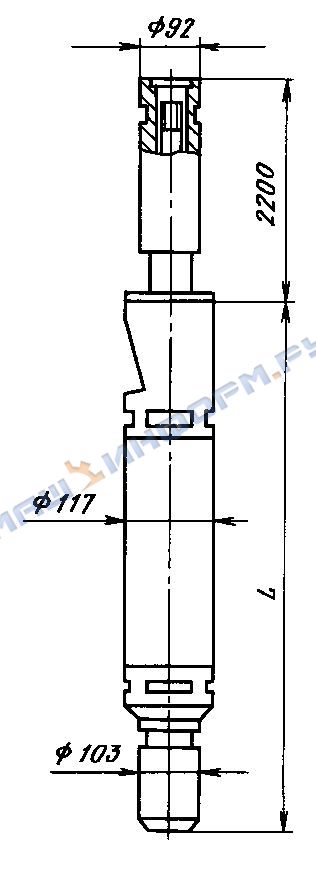

Габаритные размеры двигателя односекционного и масса приведены на рисунке.
Габаритные размеры и масса односекционного двигателя
| Типоисполнение двигателя | Размер, мм | Масса нетто/брутто, кг, не более | ||
| L | двигателя | электродвигателя | протектора | |
| 3ПЭД5,5-117/4В5 | 2029±5 | 195/411 | 139/247 | 56/164 |
| 3ПЭД22-117/4В5 | 4479±5 | 366/703 | 310/539 | |
| 3ПЭД33-117/4В5 | 6229±5 | 506/911 | 450/747 | |
Конструкция двигателя обеспечивает присоединение преобразователя глубинного ТМС комплекса технических средств контроля и управления скважин с установками центробежных и винтовых насосов, предназначенного для преобразований параметров давления и температуры в основании погружного электродвигателя в частотно-модулированные сигналы для передачи их через обмотку статора и кабельную линию в наземный блок КТС. +В комплект поставки двигателя должны входить запасные части, инструмент и принадлежности (набор). Количество наборов определяется в зависимости от количества заказываемых двигателей согласно договору. К каждому двигателю прилагаются: паспорт электродвигателя асинхронного погружного; паспорт протектора; паспорт ТМС; ведомость ЗИП, техническое описание и инструкция по эксплуатации на двигатель - число экземпляров по заказу.
