Двигатели асинхронные типа ПЭД-117/4В5
Общие сведения
Двигатели трехфазные асинхронные короткозамкнутые четырехполюсные погружные маслонаполненные типа ПЭД-117/4В5 предназначены для продолжительного режима работы по ГОСТ 183-74 от сети переменного тока частотой 50 Гц в качестве привода винтовых и диафрагменных насосов добычи нефти.
Структура условного обозначения
двигателей ПЭД-Х-117/4В5:
П - погружной;
ЭД - электродвигатель;
Х - мощность, кВт;
117 - диаметр корпуса, мм;
4 - число полюсов;
В5 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Примечание. ПЭД...117/4В5 - для двигателей только с компенсатором. гидрозащиты 1Г51:
1 - номер модернизации;
Г - гидрозащита;
5 - диаметр обсадной колонны, дюйм;
1 - номер разработки
Условия эксплуатации
В среде пластовой жидкости (смесь нефти и воды в любой пропорции), имеющей следующие параметры:
температура окружающей среды не более 90°С;
свободный газ (по объему) не более 50%;
сероводород не более 0,01 г/л;
механические примеси не более 0,4 г/л;
гидростатическое давление в зоне двигателя не более 25 МПа.
Требования техники безопасности по ГОСТ 12.2.007.0-75.
Двигатели соответствуют ТУ 16-513.530-83.
Нормативно-технический документ
ТУ 16-513.530-83
Технические характеристики
Технические данные двигателей приведены в таблице.
| Наименование параметра | Значение параметра для типоисполнений | ||||
| ПЭД5,5 | ПЭД8 | ПЭД11 | ПЭД22 | ПЭД32 | |
| Номинальная мощность, кВт | 5,5 | 8 | 11 | 22 | 32 |
| Номинальное линейное напряжение, В | 350 | 450 | 650 | 700 | 1000 |
| Номинальный ток, А | 15,5 | 18 | 17 | 31,5 | 32 |
| Номинальное скольжение, % | 8 | 7 | 7 | 7,5 | 7,5 |
| соs j | 0,75 | 0,75 | 0,75 | 0,75 | 0,75 |
| КПД, % | 78 | 77 | 77 | 76,5 | 76,5 |
| Показатели надежности: | 8700 16 000 21 000 5,5 100 | ||||
Гарантийный срок эксплуатации двигателей без подъема из скважин - 1 год со дня ввода в эксплуатацию.
Двигатель состоит из двух сборочных единиц: электродвигателя и гидрозащиты - протектора и компенсатора (рис. 1) или только компенсатора (рис. 2).
| Типоисполнение двигателя | L, мм | Масса, кг |
| ПЭД5,5-117/4В5 | 4435 | 203 |
| ПЭД8-117/4В5 | 4785 | 233 |
| ПЭД11-117/4В5 | 5485 | 283 |
| ПЭД22-117/4В5 | 6885 | 381 |
| ПЭД32-117/4В5 | 7576 | 512 |

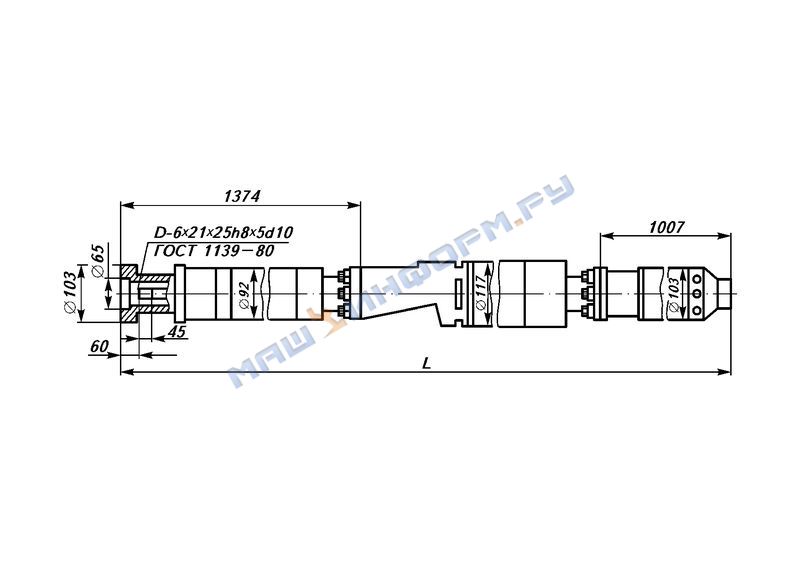

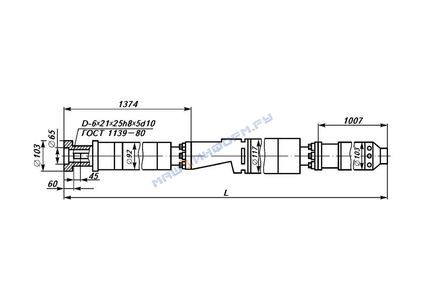

Общий вид, габаритные размеры двигателей типа ПЭД-117/4В5 с протектором и компенсатором (1Г51)
| Типоисполнение двигателя | L, мм | Масса, кг |
| ПЭД5,5-117/4В5 | 3061 | 164 |
| ПЭД8-117/4В5 | 3411 | 191 |
| ПЭД11-117/4В5 | 4111 | 242 |
Общий вид и габаритные размеры двигателей типа ПЭД-117/4В5 с компенсатором
Гидрозащита предназначена для предохранения внутренней полости электродвигателя от попадания пластовой жидкости, а также компенсации температурных изменений объема масла и его расхода.
В комплект поставки входят: электродвигатель, гидрозащита (протектор и компенсатор или только компенсатор), запасные части и инструмент, комплектное устройство (в стоимость двигателя не входит), паспорт на электродвигатель, паспорт на протектор, паспорт на компенсатор, ведомость ЗИП - 1 экз. на 5 двигателей; техническое описание и инструкция по эксплуатации - 1 экз. на 5 двигателей.
