Электроприводы типов МШ-2 и МШ-2ЭР для бытовых швейных машин
Общие сведения
Электроприводы типов МШ-2 и МШ-2ЭР предназначены для бытовых швейных машин отечественного производства и некоторых моделей импортных машин, оверлоков и бытового инструмента (шлифмашин и т.д).
Структура условного обозначения
МШ-2ЭР:
МШ - электропривод для швейных машин;
2 - номер модификации;
ЭР - электронный регулятор напряжения.
Климатическое исполнение УХЛ, категория размещения 4.2 по ГОСТ 15150-69.
Условия эксплуатации
Номинальные значения климатических факторов внешней среды по ГОСТ 15150-69.
Эксплуатация внутри помещений при температуре окружающего воздуха от 10 до 35°С.
Среда невзрывоопасная, не содержащая химически активных смесей, приводящих к разрушению металла и изоляции.
Эксплуатация на расстоянии не менее 1 м от электронагревательных приборов.
Хранение в сухом отапливаемом помещении при температуре от 1 до 40°С.
Защита человека от поражения электрическим током соответствует классу 2 по ГОСТ 12.2.007. 0-75.
Электроприводы соответствуют требованиям ТУ 16-539.280-78.
Нормативно-технический документ
ТУ 16-539.280-78
Технические характеристики
Номинальное напряжение, В - 220 Частота питающей сети, Гц - 50 Номинальная мощность, Вт - 40 Номинальный ток, А, не более - 0,5 Частота вращения вала электродвигателя, мин-1 - 6000±1200 КПД, % - 45 Номинальный вращающий момент, Н·м - 0,0635 Расход электроэнергии, кВт·ч - 0,1 Масса, кг, не более - 1,8
Режим работы электродвигателя повторно-кратковременный с продолжительностью включения до 40% времени цикла.
Наибольшая продолжительность цикла 10 мин: пауза 6 мин, работа 4 мин. Количество рабочих циклов не регламентируется.
Плавность регулирования обеспечивается при установке привода на швейную машину.
Средняя наработка на отказ - не менее 300 ч.
Гарантийный срок эксплуатации - 1 год для электропривода МШ-2 и 1,5 года для МШ-2ЭР со дня продажи через розничную торговую сеть.
Конструкция и принцип действия
Электропривод МШ-2 состоит из однофазного коллекторного электродвигателя с последовательным возбуждением с кронштейном, работающего от сети переменного тока частотой 50 Гц и угольного пускорегулирующего реостата.
Электропривод МШ-2ЭР отличается от МШ-2 наличием электронного регулятора напряжения.
Регулирование частоты вращения вала двигателя осуществляется изменением напряжения, возникающим при изменении силы нажатия на педаль.
Направление вращения вала электродвигателя левое, если смотреть со стороны выходного конца вала.
Габаритные, установочные и присоединительные размеры электроприводов МШ-2 и МШ-2ЭР приведены на рисунке.

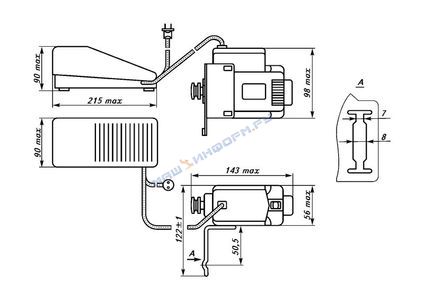

Общий вид, габаритные, установочные и присоединительные размеры электроприводов типов МШ-2 и МШ-2ЭР
Длина выводов не менее 1,5 м Ъ
В комплект поставки входят: электропривод, приводной ремень, запасные щетки - 2шт., руководство по эксплуатации, упаковочная коробка.
