Электродвигатели асинхронные oднофазные серии 2ДАВ71-4
Общие сведения
Электродвигатели асинхронные однофазные конденсаторные встраиваемые серии 2ДАВ71-4 предназначены для привода активатора бытовых стиральных машин.
Работают от сети переменного тока напряжением 220 В частотой 50 Гц и изготовляются для внутригосударственных и экспортных поставок.
Структура условного обозначения
2ДАВ71-4 УХЛ4:
2 - номер серии;
ДАВ - двигатель асинхронный встраиваемый;
71 - габарит (высота оси вращения, мм);
4 - число полюсов;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Двигатели соответствуют ТУ 16-91 ИАЕЦ. 525243.010 ТУ.
Нормативно-технический документ
ТУ 16.91 ИАЕЦ.525243.010 ТУ
Технические характеристики
Номинальная мощность, Вт - 180 Номинальное напряжение, В - 220 Частота переменного тока, Гц - 50 Номинальная частота вращения, мин-1 - 1420 Номинальный ток, А - 1,7 Кратность пускового вращающего момента к номинальному - 0,5 Кратность максимального вращающего момента к номинальному - 1,7 Кратность начального пускового тока к номинальному - 3,5 Номинальный режим работы по ГОСТ 183-74 - S3-60% Емкость рабочего конденсатора, мкФ - 6 Напряжение рабочего конденсатора, В - 600 Масса двигателя, кг - 5,3
Гарантийный срок - 2,5 года со дня ввода двигателя в эксплуатацию.
Конструкция и принцип действия
Двигатели выпускаются четырех конструктивных исполнений по способу монтажа: I, II, III, IV (М9501);
с заземляющим зажимом или без заземляющего зажима;
правого вращения (с тремя выводными проводами) или реверсивные (с четырьмя выводными проводами).
Габаритные, установочные и присоединительные размеры двигателя приведены на рисунке.

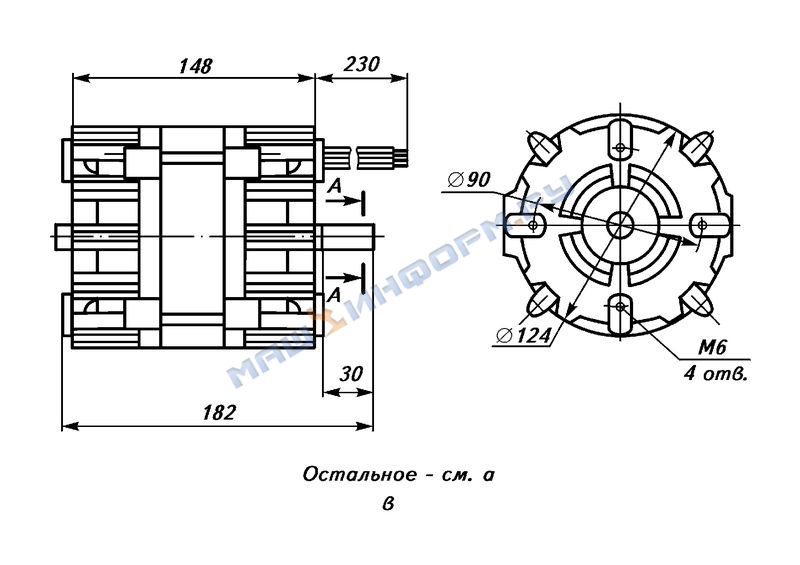

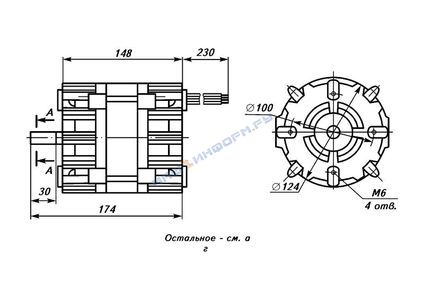

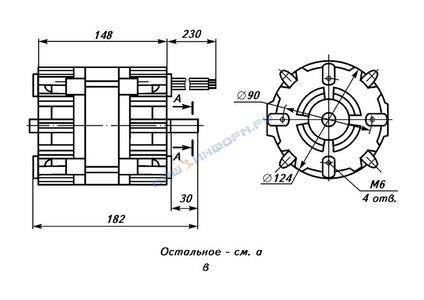

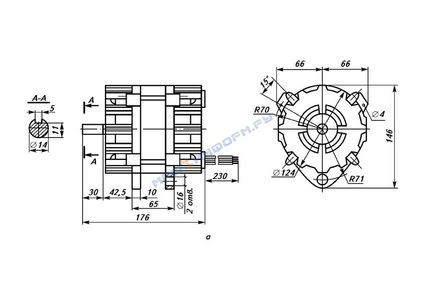

Общий вид, габаритные, установочные и присоединительные размеры двигателей 2ДАВ71-4 исполнения I (а), исполнения II (б), исполнения III (в), исполнения IV (г) N
В комплект поставки входят: двигатель, паспорт, конденсатор (для экспорта).
