Электродвигатели асинхронные конденсаторные типов КД120-4/56РТКА, КД120-4/56РКА, КД25-4/40РК, КД40-2/40РК, КД60-4/50РК
Общие сведения
Электродвигатели общего назначения являются комплектующими для изделий, изготовляемых для нужд народного хозяйства, а также поставляемых на экспорт. Двигатели могут использоваться в качестве привода активатора бытовых стиральных машин типов СМП, СМР и СМ по ГОСТ 8051 и в приводе бытовых центрифуг.
Структура условного обозначения
КД Х-Х/Х РТКАМ6 Х4:
КД - конденсаторный двигатель;
Х - номинальная мощность на валу, Вт (25; 40; 60; 120);
Х - число полюсов;
Х - высота оси вращения, мм (40; 50; 56);
Р - распределенная обмотка статора;
Т - трехфазная обмотка статора;
К - исполнение двигателя с подшипниками качения;
А - шпонка на выступающем конце вала;
М - резьба на выступающем конце вала;
6 - 6 мест крепления на щите, со стороны выступающего конца
вала с резьбой;
Х4 - климатическое исполнение (УХЛ) и категория размещения по
ГОСТ 15150-69.
Условия эксплуатации
Группы механического исполнения для двигателей мощностью 25 Вт М3, мощностью 60 Вт М24, мощностью свыше 60 Вт М12 по ГОСТ 17516.1-90.
Степень жесткости на теплостойкость и холодостойкость при транспортировании, хранении и эксплуатации I по ГОСТ 16962.1-92.
Режим работы двигателей продолжительный (S1) по ГОСТ 183-74, допускается повторно-кратковременный (S3) с ПВ=60%.
Требования техники безопасности по ГОСТ 16264.0-85, ГОСТ 12.2.007.1-75 и 0 классу защиты по ГОСТ 12.2.0-75.
Двигатели соответствуют ТУ 16-513.438-80.
Нормативно-технический документ
ТУ 16.513.438-80
Технические характеристики
Технические данные электродвигателей приведены в таблице.
| Наименование параметра | Значение параметра для типоисполнений | ||||
| КД120-4/56РТКА | КД120-4/56РКА | КД25-4/40РК | КД40-2/40РК | КД60-4/50РК | |
| Номинальное напряжение, Вт | 380 | 220 | 220 | 220 | 220 |
| Частота тока, Гц | 50 | 50 | 50 | 50 | 50 |
| Номинальная мощность, Вт | 120 | 120 | 25 | 40 | 60 |
| Номинальная частота вращения, мин-1 | 1350-60 | 1360-40 | 1300-60 | 2700-54 | 1350-40 |
| Номинальный ток, А | 0,48 | 1,15 | 0,25 | 0,35 | 0,48 |
| Соs j | 0,65 | 0,76 | 0,4 | 0,9 | 0,9 |
| Отношение максимального враща-ющего момента к номинальному | 2 | 1,75 | 1,3 | 2,5 | 1,5 |
| Отношение начального пускового момента к номинальному | 1,8 | 1,2 | 0,65 | 0,5 | 0,55 |
| Отношение начального пускового тока к номинальному | 2,7 | 2,5 | 1,8 | 1,8 | 1,8 |
| Масса, кг, не более, исполнений: | 3,8 – – | 3,6 – – | – 1,75 1,65 | – 1,7 1,6 | – 3,4 3,3 |
Среднее квадратическое значение виброскорости двигателей при работе в режиме холостого хода, в рабочем положении и при номинальном напряжении питания соответствует категории R по ГОСТ 16264.0-85.
Средний уровень звука на расстоянии 1 м от наружного контура двигателя при работе в режиме холостого хода при номинальном напряжении соответствует классу 3 по ГОСТ 16264.0-85.
Двигатели изготовляются с изоляцией класса нагревостойкости В по ГОСТ Р 50324-92. Степень защиты IР10 по ГОСТ 17494-72.
Габаритные, установочные и присоединительные размеры двигателей указаны на рис. 1.

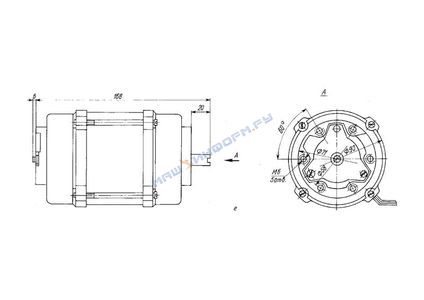

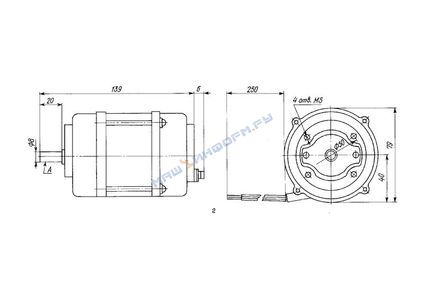

Общий вид, габаритные, установочные и присоединительные размеры двигателей типов:
а - КД120-4/56РТКА (исполнение IM3681);
б - КД120-4/56РКА (исполнение IM3681);
в - КД25-4/40РК и КД40-2/40РК (исполнение IM1001);
г - КД25-4/40РК и КД40-2/40РК (исполнение IM3601);
д - КД60-4/50РК (исполнение IM1001);
е - КД60-4/50РК (исполнение IM3601)

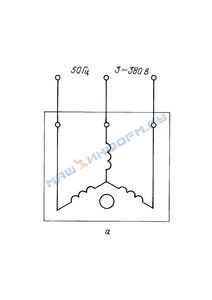

Электрическая принципиальная схема включения двигателей:
а - КД120-4/56РТКА;
б - остальных типов: В1; В2; С1;
С2 - маркировка клемм;
Ср - конденсатор
Допуск радиального биения поверхности А вала электродвигателя составляет:
0,035 мм - для КД120-4/56РТКА (РКА) при допустимой глубине завинчивания винтов в отверстиях М8 не более 14 мм;
0,025 мм - для КД25-4/40РК и КД40-2/40РК (исполнение IМ1001);
0,025 мм - для КД25-4/40РК и КД40-2/40РК (исполнение IМ3601);
0,025 мм - для КД60-4/50РК (исполнение IМ1001 и IМ3601).
Электрические принципиальные схемы включения двигателей приведены на рис. 2, причем величины Ср (см. рис. 2, б) составляют 6 мкФ (для КД120-4/56РКА), 1,5 мкФ (для КД25-4/40РК), 2 мкФ (для КД40-2/40РК) и 4 мкФ (для КД60-4/50РК) с допустимыми отклонениями от указанных номинальных значений в пределах ± 10%.
В комплект поставки входят: двигатель, шпонка (по согласованию с потребителем), паспорт (на одну транспортную тару), упаковочный лист (на одну транспортную тару).
При поставках на экспорт в комплект дополнительно входит сертификат качества (на одну транспортную тару).
