Электродвигатель однофазный асинхронный типа ДАК-120-160-3
Общие сведения
Двигатель однофазный асинхронный типа ДАК-120-160-3 предназначен для привода бытовых приборов и машин.
Структура условного обозначения
ДАК-120-160-3 Х4:
ДАК - двигатель асинхронный конденсаторный;
120 - максимальный диаметр двигателя, мм;
160 - номинальная мощность, Вт;
3 - синхронная частота вращения, тыс. мин-1;
Х4 - климатическое исполнение (У, О), категория размещения 4
по ГОСТ 15150-69.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150-69 для исполнений У4 и О4.
Двигатель соответствует ТS 2008545-002-93.
Технические характеристики
Номинальное напряжение питающей сети, В - 220 Номинальная частота питающей сети, Гц - 50 Номинальная мощность, Вт - 160 Номинальный потребляемый ток, А - 1,5 Номинальная частота вращения, мин-1 - 2550 КПД - 0,56 Масса двигателя, кг - 3,1
Режим работы двигателя продолжительный (S1) по ГОСТ 183-74.
Гарантийный срок - 1 год со дня ввода двигателя в эксплуатацию.
Конструкция и принцип действия
Рабочее положение двигателя любое.
Степень защиты IР00 по ГОСТ 17494-87.
Габаритные, установочные и присоединительные размеры двигателя приведены на рис. 1, электрическая принципиальная схема включения - на рис. 2.

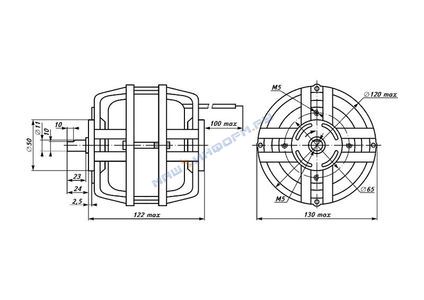

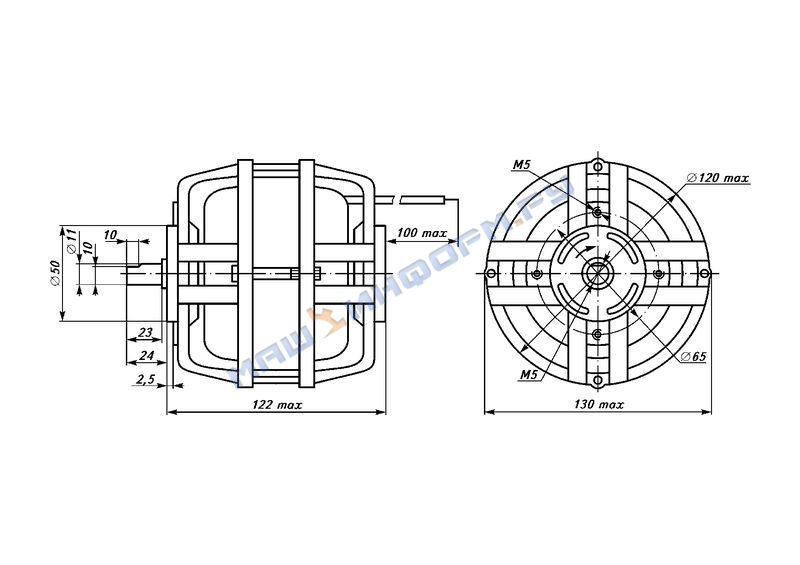

Общий вид, габаритные, установочные и присоединительные размеры двигателя ДАК-120-160-3

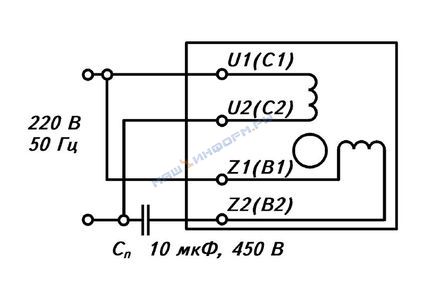

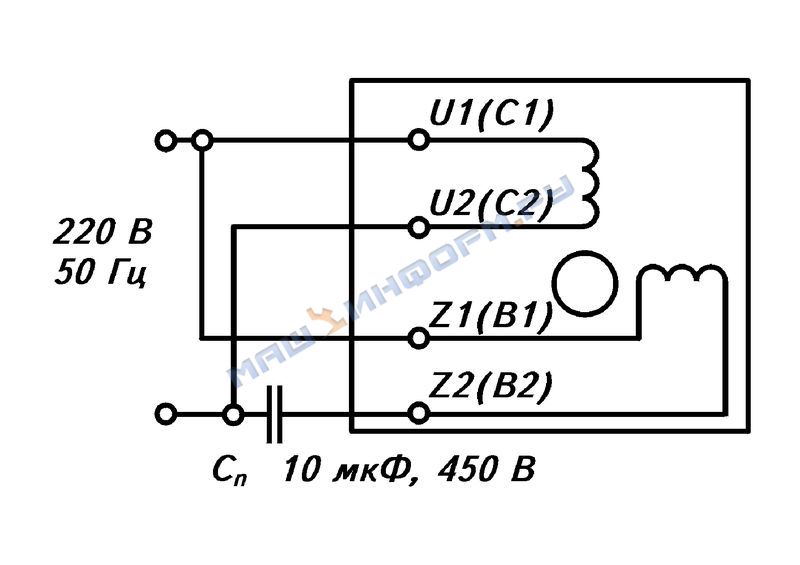

Электрическая принципиальная схема включения:
U1 (C1), U2 (C2), Z1 (B1), Z2 (B2) - обозначение выводов;
Cп - конденсатор m
В комплект поставки входят: двигатель, паспорт на всю отгружаемую партию и сертификат соответствия.
