Агрегат воздуховсасывающий типа А-1000
Общие сведения
Агрегат воздуховсасывающий типа А-1000 применяется в пылесосах и других приборах, работающих при малых давлениях воздуха, изготовляется для внутригосударственных и экспортных поставок.
Структура условного обозначения
А-1000 УХЛ4.2:
А - агрегат;
1000 - потребляемая мощность, Вт;
УХЛ4.2 - климатическое исполнение и категория размещения по
ГОСТ 15150-69.
Условия эксплуатации
Номинальные значения климатических факторов внешней среды по ГОСТ 15150-69 для исполнения УХЛ4.2.
Воздействие механических факторов при транспортировании и после воздействия удара при свободном падении по ГОСТ 14933-83.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75.
Агрегат соответствует ЖАИЕ.632423.002 ТУ, ГОСТ 14933-83, ГОСТ 27570.0-87.
Технические характеристики
Номинальное напряжение, В - 220 Частота питающей сети, Гц - 50 Потребляемая мощность при открытом входе воздуха, Вт - 1000 Полезная максимальная мощность, Вт - 380 Максимальное статическое давление, кПа - 20 Максимальная производительность, м3/с - 0,075 КПД максимальный, % - 38 Эффективная вибрационная скорость, мм/с, не более - 10 Масса, кг, не более - 1,9
Предельное отклонение потребляемой мощности, не более, от минус 20% до плюс 15%.
Предельные отклонения полезной мощности максимального статического давления от минус 10% до плюс 20%.
Предельное отклонение максимальной производительности от минус 5% до плюс 20%.
Изоляция агрегата класса нагревостойкости В по ГОСТ 8865-93. Предельно допустимые превышения температуры частей агрегата над верхним значением температуры окружающей среды соответствуют классу изоляции В.
Показатели надежности:
установленная безотказная наработка - не менее 250 ч;
средняя наработка на отказ - не менее 750 ч;
срок службы - 12 лет.
Гарантийный срок - 2 года со дня продажи агрегата, но не более 3 лет со дня его изготовления.
Конструкция и принцип действия
Агрегат воздуховсасывающий состоит из однофазного коллекторного электродвигателя переменного тока и вентилятора, конструктивно связанных между собой (рисунок).

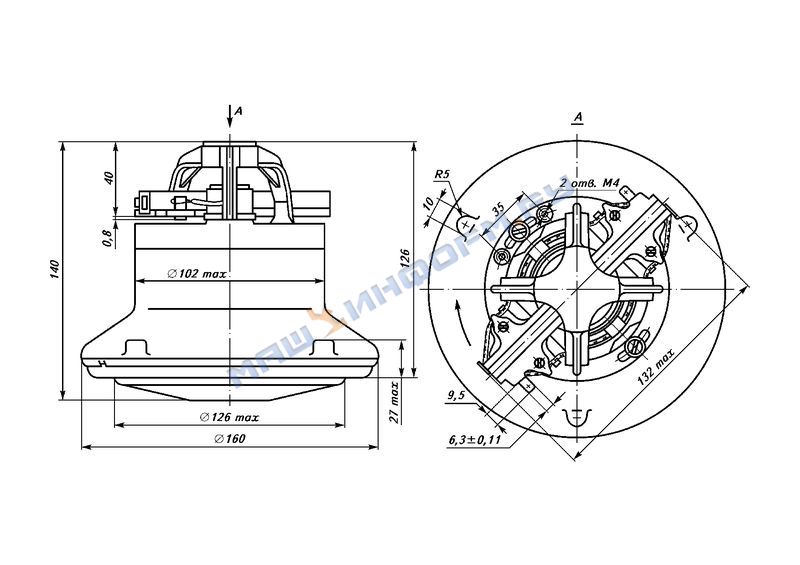

Общий вид, габаритные и установочные размеры агрегата А-1000
Рабочее положение агрегата вертикальное коллектором вверх, горизонтальное или промежуточное между ними.
Среднее квадратичное значение вибрационной скорости агрегата в местах крепления к прибору не превышает 7 мм/с.
Средний уровень звука на расстоянии 1 м от наружного контура при максимальной производительности не превышает 86 дБА.
Степень защиты агрегата IР00 по ГОСТ 17494-87.
Агрегат выдерживает воздействие пониженной температуры при транспортировании по степени жесткости I ГОСТ 16962.1-71.
Условия хранения агрегата соответствуют группе 1 (Л) по ГОСТ 15150-69, кроме помещений с кондиционированным воздухом. +
В комплект поставки входят: агрегат, паспорт на всю отгружаемую партию, упаковочная коробка; агрегаты, предназначенные для поставки на экспорт, комплектуются запасными электрощетками (2 шт.).
