Электродвигатели серии АМ 5, 6, 7-го габаритов

Общие сведения

Электродвигатели серии АМ 5, 6, 7-го габаритов предназначены для привода насосов, вентиляторов и других механизмов, устанавливаемых на кораблях, работают от сети переменного тока напряжением 220, 380 В частотой 50 Гц, изготовляются для внутригосударственных и экспортных поставок.

Структура условного обозначения

АМХХ-Х:
АМ - обозначение серии, асинхронный морской;
Х - габарит (5; 6; 7);
Х - длина сердечника статора (1; 2);
Х - число полюсов (2; 4; 6).
Климатическое исполнение М и ОМ и категория размещения 5 по ГОСТ 15150-69.

Условия эксплуатации

Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 17516.1-90, но для работы в помещениях с верхним значением относительной влажности 98% при температуре 20°С и при более низких температурах, без конденсации влаги и без длительного наличия воды.
Температура окружающей среды от минус 40 до 40°С для исполнения М5; от минус 40 до 45°С для исполнения ОМ5.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75.
Двигатели соответствуют ВТУ 620-3551-59. ВТУ 620.3551-59

Технические характеристики

Основные технические данные двигателей приведены в таблице.

Таблица

Типоисполнение Номинальная мощность, кВт Частота вращения, мин-1 Номинальный ток, А, при напряжении, В соs j КПД, % Iпуск

Iном

 Mмакс

Mном

 Mпуск

Mном

 Mмин

Mном

 Момент инерции ротора, кг·м2
220 380
АМ 51-2 6 2900 21,3 12,4 0,89 83 6,6 2,1 1,5 1 0,055
АМ 52-2 8 2850 27,8 16,1 0,9 84 7 2,3 1,6 0,070
АМ 61-2 11 2900 38,8 22,4 0,88 84,5 6,3 2,1 1,1 0,110
AM 62-2 14 2850 48,9 28,3 0,9 83,5 6 2 1,4 1 0,128
AM 71-2 19 2900 65,2 37,7 0,89 86 5,8 2,2 0,225
AM 72-2 25 85 49,1 0,9 85 2 1,1 0,269
AM 51-4 4,5 1420 18,5 10,7 0,82 78 5 0,073
AM 52-4 6 1425 23,2 13,4 0,83 82 5,3 2,2 0,100
AM 61-4 8 1420 29,8 17,2 0,85 84 2 1 0,156
AM 62-4 11 1415 41,5 24,1 0,83 6,1 2,2 1,7 1,6 0,267
AM 71-4 14 1430 54,4 31,4 0,8 84,5 5 2 1 0,287
AM 72-4 19 67,5 39 0,86 86 2,1 1,4 1,2 0,387
AM 51-6 3,2 915 15 8,65 0,78 73 4 1 0,092
AM 61-6 4,5 935 18,7 10,8 0,8 79 1,2 0,145
AM 62-6 6 930 24,4 14,1 0,81 80 4,8 2 0,190
AM 70-6 8 950 34,8 20,5 0,73 83 4,5 2,2 1,4 1,2 0,320
AM 71-6 11 955 42,5 24,6 0,79 86 4,7 2 0,435
AM 72-6 14 945 54,9 31,7 0,78 5,2 2,2 1,5 1,3 0,550

Гарантийный срок эксплуатации - 5 лет со дня подписания приемного акта о сдаче объекта, но не более 8 лет с момента отгрузки двигателя изготовителем.

Конструктивное исполнение двигателей (рисунок) по способу монтажа М100, М200, М300 по ГОСТ 2479-79.

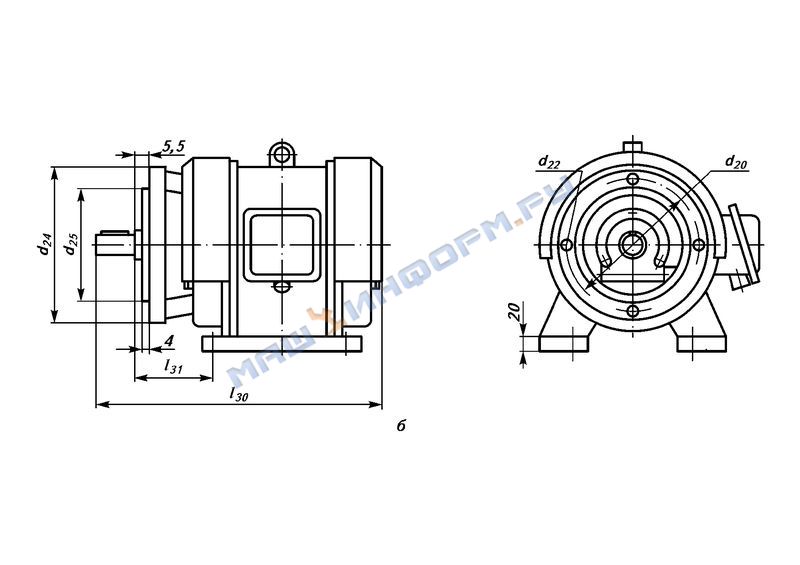

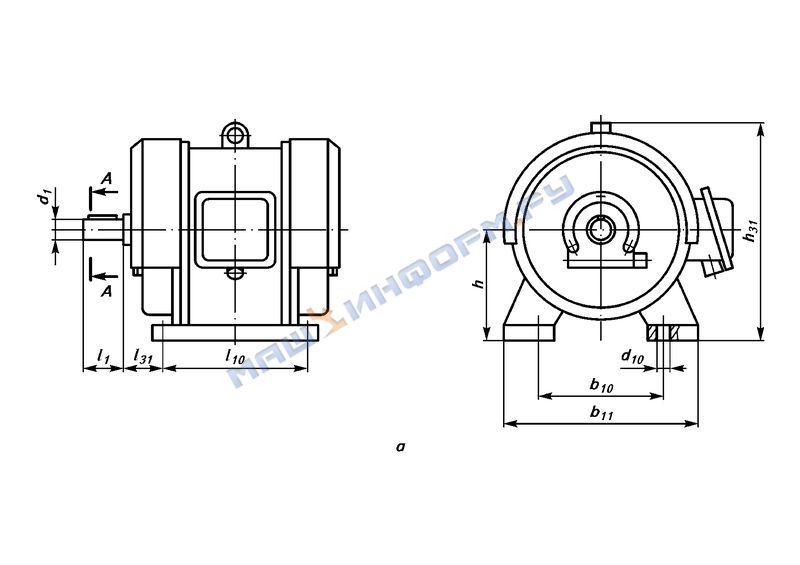

Общие виды, габаритные, установочные и присоединительные размеры двигателей серии АМ 5, 6, 7-го габаритов исполнений М100 (а), М200 (б), М300 (в)

Таблица к рисунку

Типоисполнение Размеры, мм Масса, кг
b1 b10 b11 d1 d10 d20 d22 d24 d25 l1 l10 l30 l31 h h5 h31
AM 51-2 10 210 290 32 15 215 19 250 180 80 290 568 113,5 150 35 318 68
AM 52-2 75
AM 51-4 525 92 65
AM 52-4 568 113,5 74
AM 51-6 525 92 64
AM 61-2 240 320 35 255 300 215 592 127 160 38 345 90
AM 62-2 99
AM 61-4 550 106 87
AM 62-4 592 127 101
AM 61-6 550 106 78
AM 62-6 87
AM 71-2 14 295 380 45 19 300 350 250 110 325 650 124,5 190 48,5 395 134
AM 72-2 142
AM 71-4 610 104,5 130
AM 72-4 650 124,5 145
AM 70-6 610 104,5 116
AM 71-6 134
AM 72-6 650 124,5 154

Двигатели соединяются с приводными механизмами посредством эластичной или гибкой муфты.
Допуски на установочные и присоединительные размеры по ГОСТ 8592-91. Э

В комплект поставки входят: двигатель, техническая документация, один комплект ЗИП с каждым шестым двигателем, но не менее одного комплекта на заказ.
