Двигатели трехфазные асинхронные серий АИС112, АИС132 и с повышенным скольжением АИСС2К132МВ6
Общие сведения
ДВИГАТЕЛИ ТРЕХФАЗНЫЕ АСИНХРОННЫЕ серий АИС112, АИС132
Двигатели трехфазные асинхронные серий АИС112, АИС132 применяются в электроприводах различных устройств, механизмов и машин (станков, транспортеров, конвейеров, подъемников, насосов, вентиляционных устройств, гидроагрегатов и др.).
ДВИГАТЕЛЬ АСИНХРОННЫЙ АИСС2К132МВ6 С ПОВЫШЕННЫМ СКОЛЬЖЕНИЕМ
Двигатель асинхронный трехфазный с короткозамкнутым ротором АИСС2К132МВ6 предназначен для привода механизмов горизонтального передвижения кранов. Изготовляется для внутригосударственных и экспортных поставок в страны с умеренным и тропическим климатом.
Структура условного обозначения
ДВИГАТЕЛИ ТРЕХФАЗНЫЕ АСИНХРОННЫЕ серий АИС112, АИС132 АИСХХХХХХ:
А - асинхронный;
И - условное обозначение унифицированной серии;
С - с привязкой мощностей к установочным размерам в
соответствии с нормами СЕNЕLЕК;
Х - высота оси вращения (габарит), мм (112; 132);
Х - установочный размер по длине станины (М, S);
Х - установочный размер по длине сердечника статора (А, В);
Х - число полюсов (2; 4; 6; 8);
ХХ - климатическое исполнение (УХЛ, У, Т) и категория
размещения (2; 3; 4) по ГОСТ 15150-69. Виды климатического исполнения: УХЛ4, У2, У3, Т2.
ДВИГАТЕЛЬ АСИНХРОННЫЙ АИСС2К132МВ6 С ПОВЫШЕННЫМ СКОЛЬЖЕНИЕМ АИСС2К132МВ6БХ1:
А - асинхронный;
И - условное обозначение унифицированной серии;
С - с привязкой мощностей к установочным размерам в
соответствии с нормами СЕNЕLЕК;
С - с повышенным скольжением;
2К - крановые;
132 - высота оси вращения (габарит), мм;
М - установочный размер по длине станины;
В - установочный размер по длине сердечника статора;
6 - число полюсов;
Б - встроенная температурная защита (отсутствие буквы означает
отсутствие температурной защиты);
Х1 - климатическое исполнение (У, ХЛ, Т) и категория
размещения по ГОСТ 15150-69.
Условия эксплуатации
ДВИГАТЕЛИ ТРЕХФАЗНЫЕ АСИНХРОННЫЕ серий АИС112, АИС132
Высота над уровнем моря до 1000 м.
Двигатели могут работать на высоте над уровнем моря до 4300 м при условии, что плюсовая температура окружающей среды будет понижаться на 0,6°С на каждые 100 м сверх 1000 м.
Температура окружающей среды от минус 45 до 40°С для исполнения У2, от минус 10 до 50°С для исполнения Т2.
Относительная влажность до 80% при температуре 15°С для исполнения У2, 27°С - для исполнения Т2.
Среда невзрывоопасная, не содержащая агрессивных газов и паров, в концентрациях, разрушающих металлы и изоляцию (не насыщенная водяными парами и токопроводящей пылью).
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.1-75.
Двигатели АИС112, АИС132 соответствуют требованиям ТУ 16-93 ИАФК.525722.004 ТУ.
ДВИГАТЕЛЬ АСИНХРОННЫЙ АИСС2К132МВ6 С ПОВЫШЕННЫМ СКОЛЬЖЕНИЕМ
Температура окружающей среды от минус 45 до 40°С для исполнения У1, от минус 60 до 40°С для исполнения ХЛ1, от 10 до 45°С для исполнения Т1.
Группа механического исполнения М3 по ГОСТ 17516.1-90.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75, ГОСТ 12.2.003-74, ГОСТ 12.1.004-85.
Двигатель соответствует требованиям ТУ 16-91 ИАФК.525722.129 ТУ.
Нормативно-технический документ
ТУ 16-91 ИАФК.525722.129 ТУ
Технические характеристики
ДВИГАТЕЛИ ТРЕХФАЗНЫЕ АСИНХРОННЫЕ серий АИС112, АИС132
Основные параметры односкоростных двигателей АИС112, АИС132 с частотой питающей сети 50 Гц приведены в табл. 1, многоскоростных двигателей АИС132 - в табл. 2.
| Тип двигателя | Номинальная мощность, кВт | Номинальный ток при Uном=380 В, А | Частота вращения, мин-1 | КПД, % | соs j | Mпуск Mном | Mмакс Mном | Iпуск Iном | Масса, кг, исполнение IМ1081 |
| АИС112МА2 | 4 | 8,1 | 2880 | 86 | 0,87 | 1,8 | 2,7 | 6,4 | 40 |
| АИС112МВ2 | 5,5 | 11 | 2895 | 87 | 0,87 | 2 | 2,9 | 7 | 43,7 |
| АИС112МА4 | 3 | 6,6 | 1430 | 82,5 | 0,84 | 1,9 | 2,4 | 5,8 | 38,4 |
| АИС112МВ4 | 4 | 8,4 | 1430 | 85 | 0,85 | 2 | 2,5 | 6 | 42,2 |
| АИС112М6 | 2,2 | 5,2 | 945 | 80 | 0,8 | 1,9 | 2,3 | 5 | 37,9 |
| АИС112М8 | 1,5 | 4,3 | 705 | 75 | 0,7 | 1,7 | 2,2 | 4 | 37,9 |
| АИС132SА2 | 5,5 | 11 | 2895 | 86 | 0,88 | 2 | 2,8 | 7 | 49 |
| АИС132SВ2 | 7,5 | 15 | 2898 | 87,5 | 0,88 | 2,2 | 3 | 7,5 | 54 |
| АИС132S4 | 5,5 | 11 | 1435 | 85,5 | 0,86 | 2 | 2,5 | 6,5 | 52 |
| АИС132М4 | 7,5 | 15 | 1449 | 87 | 0,85 | 2,5 | 3,1 | 7 | 65 |
| АИС132S6 | 3 | 7,4 | 970 | 81 | 0,76 | 2,2 | 2,8 | 5,5 | 48 |
| АИС132МА6 | 4 | 9,1 | 961 | 82 | 0,81 | 2 | 2,5 | 5,5 | 55 |
| АИС132МВ6 | 5,5 | 12 | 952 | 84 | 0,8 | 2,5 | 2,8 | 6 | 64 |
| АИС132S8 | 2,2 | 6,1 | 710 | 77 | 0,71 | 1,9 | 2,3 | 4,5 | 48 |
| АИС132М8 | 3 | 7,8 | 710 | 79 | 0,74 | 1,8 | 2,4 | 4,5 | 56 |
| Тип двигателя | Номинальная мощность, кВт | Номинальный ток при Uном=380 В, А | Частота вращения, мин-1 | КПД, % | соs j | Mпуск Mном | Mмакс Mном | Iпуск Iном | Масса, кг, исполнение IМ1081 |
| АИС132S4/2 | 4,4 | 9,5 | 1430 | 83,5 | 0,88 | 1,7 | 2,2 | 6 | 52 |
| 5,5 | 12 | 2865 | 79,5 | 0,89 | 1,7 | 2,3 | 6,5 | ||
| АИС132М4/2 | 6 | 12 | 1440 | 84,5 | 0,87 | 1,9 | 2,5 | 6,5 | 65 |
| 7,5 | 16 | 2880 | 81,5 | 0,9 | 2,2 | 2,6 | 7 | ||
| АИС132S6/4 | 3,2 | 10 | 970 | 79 | 0,6 | 2 | 2,7 | 5,5 | 55 |
| 4,5 | 9,7 | 1425 | 81 | 0,87 | 1,5 | 2,1 | 6 | ||
| АИС132М6/4 | 4,8 | 11 | 950 | 82 | 0,8 | 2 | 2,4 | 5,5 | 64 |
| 5,3 | 11 | 1410 | 81,1 | 0,9 | 1,8 | 2 | 5,5 | ||
| АИС132S8/4 | 2,2 | 6,3 | 710 | 77 | 0,69 | 1,9 | 2,4 | 4,5 | 56 |
| 3,6 | 7,9 | 1425 | 78,5 | 0,88 | 1,5 | 2,2 | 6 | ||
| АИС132М8/4 | 3 | 8,7 | 715 | 78 | 0,67 | 2,1 | 2,5 | 5 | 64 |
| 4,8 | 10 | 1430 | 79 | 0,88 | 1,6 | 2,4 | 6,5 | ||
| АИС132S8/6 | 2,2 | 6,8 | 715 | 76 | 0,65 | 2 | 2,4 | 5 | 55 |
| 2,8 | 6,9 | 960 | 78 | 0,79 | 1,5 | 2,2 | 5 | ||
| АИС132М8/6 | 3 | 7,9 | 710 | 79 | 0,73 | 2 | 2,5 | 5 | 64 |
| 3,8 | 8,9 | 950 | 79,5 | 0,82 | 1,3 | 2,2 | 5 | ||
| АИС132S6/4/2 | 1,7 | 4,6 | 940 | 72,5 | 0,78 | 1,6 | 2 | 4 | 52 |
| 2,8 | 6,3 | 1420 | 78 | 0,87 | 1,6 | 2,1 | 5 | ||
| 3,4 | 7,9 | 2820 | 73 | 0,9 | 2 | 2,2 | 5,5 | ||
| АИС132М6/4/2 | 2,4 | 7,4 | 960 | 75,5 | 0,65 | 2,5 | 2,9 | 5 | 65 |
| 3,6 | 8,1 | 1440 | 80 | 0,84 | 1,9 | 2,4 | 6 | ||
| 4,5 | 10 | 2880 | 77 | 0,87 | 2 | 2,6 | 6,5 | ||
| АИС132S8/4/2 | 1,1 | 3,8 | 700 | 65 | 0,68 | 1,2 | 1,8 | 4 | 52 |
| 2,5 | 5,9 | 1430 | 78 | 0,82 | 1,6 | 2 | 6 | ||
| 3,2 | 7,7 | 2850 | 74 | 0,85 | 1,7 | 2,2 | 6,5 | ||
| АИС132М8/4/2 | 1,5 | 5,6 | 710 | 68 | 0,6 | 1,8 | 2,6 | 3,5 | 65 |
| 3,4 | 7,9 | 1440 | 80 | 0,82 | 1,5 | 2,5 | 6 | ||
| 4,3 | 9,9 | 2880 | 76 | 0,87 | 1,6 | 2,7 | 6,5 | ||
| АИС132S8/6/4 | 1,2 | 4,3 | 710 | 66,5 | 0,64 | 2,1 | 2,4 | 4 | 55 |
| 1,4 | 3,9 | 950 | 70,5 | 0,77 | 1,2 | 2 | 4 | ||
| 2,2 | 4,9 | 1395 | 75 | 0,91 | 1,5 | 1,9 | 4,5 | ||
| АИС132М8/6/4 | 1,4 | 5,6 | 715 | 62,5 | 0,61 | 2,3 | 2,7 | 4 | 64 |
| 2,1 | 5,6 | 935 | 69 | 0,83 | 1,5 | 2 | 4,5 | ||
| 2,8 | 6,5 | 1400 | 72,5 | 0,91 | 1,4 | 1,9 | 5 |
Двигатели работают от сети переменного тока напряжением 220, 380, 660 В и других стандартных напряжений частотой 50, 60 Гц.
Режим работы продолжительный (S1) по ГОСТ 183-74.
ДВИГАТЕЛЬ АСИНХРОННЫЙ АИСС2К132МВ6 С ПОВЫШЕННЫМ СКОЛЬЖЕНИЕМ
Номинальная мощность при ПВ=40%, кВт - 6,3
Номинальное скольжение, % - 10
Номинальная синхронная частота вращения, мин-1 - 1000
КПД, % - 77
соs j - 0,82
Кратность начального пускового вращающего момента к номинальному - 2,5
Кратность максимального вращающего момента к номинальному - 2,6
Кратность минимального вращающего момента к номинальному - 2,3
Кратность начального пускового тока к номинальному - 4,5
Масса, кг - 64
Основные параметры двигателя приведены при напряжении питающей сети 380 В частотой 50 Гц для номинального режима работы.
Предельные отклонения параметров от номинальных значений по ГОСТ 183-74.
Двигатель работает от сети переменного тока напряжением 380 и 500 В частотой 50 Гц со схемой соединения обмотки статора "звезда" и 220/380, 380/660 В со схемой соединения обмотки статора "треугольник-звезда", а также напряжением 380 и 440 В частотой 60 Гц со схемой соединения обмотки статора "звезда" и 220/380 В со схемой соединения обмотки статора "треугольник-звезда".
Номинальный режим работы двигателя повторно-кратковременный (S3) по ГОСТ 183-74 с продолжительностью включений ПВ=40%.
Двигатель может работать также при продолжительности включений ПВ=25% мощностью 7,5 кВт.
Показатели надежности:
Средний ресурс до капитального ремонта не менее 30 000 ч.
Средняя наработка на отказ не менее 20 000 ч.
ДВИГАТЕЛИ ТРЕХФАЗНЫЕ АСИНХРОННЫЕ серий АИС112, АИС132
Конструктивное исполнение двигателей по способу монтажа IМ1081, IМ1082, IМ2081, IМ2082, IМ3081 по ГОСТ 2479-79 (рис. 1).
| Типоисполнение двигателя | Номинальная мощность, кВт | Номинальная синхронная частота вращения, мин–1 | КПД, % | соs j | Mпуск Mном | Mмакс Mном | Mмин Mном | Iпуск Iном | Масса, кг |
| АИР112М2ЖОМ2 | 7,5 | 3000 | 87,5 | 0,88 | 2,0 | 2,2 | 1,6 | 7,5 | 51,0 |
| АИР112М4ЖОМ2 | 5,5 | 1500 | 85,5 | 0,86 | 2,0 | 2,5 | 1,6 | 6,0 | 51,0 |

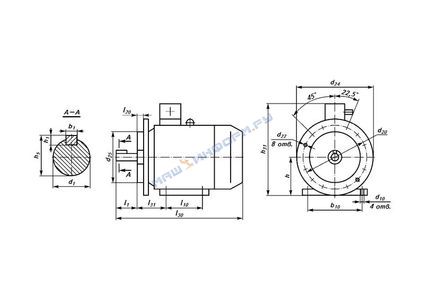

Общий вид, габаритные, установочные и присоединительные размеры двигателей АИС112, АИС132
Двигатели выполнены в корпусе из чугуна, имеющем вертикально-горизонтальное оребрение. Подшипниковые щиты также изготовлены из чугуна. Лапы отлиты заодно с корпусом. Коробка выводов расположена сверху и обеспечивает подвод питания с любой из боковых сторон двигателя. Вентилятор алюминиевый или из морозостойкого полипропилена.
Изоляция класса нагревостойкости В или F по ГОСТ 8865-93.
Степень защиты двигателя IР54 по ГОСТ 17494-87.
Класс вибрации двигателей 1, 12 по ГОСТ 16921-83.
ДВИГАТЕЛЬ АСИНХРОННЫЙ АИСС2К132МВ6 С ПОВЫШЕННЫМ СКОЛЬЖЕНИЕМ
Конструктивное исполнение двигателя по способу монтажа IМ3001 по ГОСТ 2479-79 (рис. 2).

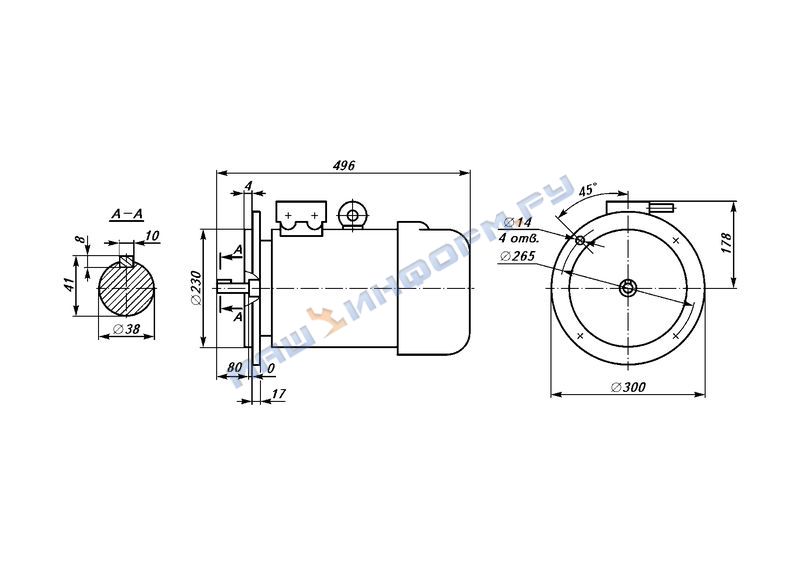

Общий вид, габаритные, установочные и присоединительные размеры двигателя АИСС2К132МВ6
Предельные отклонения установочных и присоединительных размеров двигателя по ГОСТ 8592-79.
По заказу потребителя в обмотку статора двигателя встраиваются датчики температурной защиты, отключающие совместно с аппаратом защиты двигатель при повышении температуры обмотки выше допустимой.
Конструкция фланцевого щита исключает возможность вытекания масла из редуктора в отверстия по болтам, крепящим его к станине.
Степень защиты двигателя IР54 по ГОСТ 17494-87.
Способ охлаждения двигателя 1С0141 по ГОСТ 20459-87.
В комплект поставки входят: двигатель, паспорт, техническое описание и инструкция по эксплуатации.
