Двигатели трехфазные асинхронные серий 6А80, 6А90 и однофазные конденсаторные 6АЕ80
Общие сведения
Двигатели трехфазные асинхронные серий 6А80, 6А90 и однофазные 6АЕ80 предназначены для использования в станкостроении, деревообрабатывающей промышленности и сельском хозяйстве, изготовляются для внутригосударственных и экспортных поставок.
Структура условного обозначения
6АЕХХХХХХ:
6А - номер серии;
Е - однофазный с конденсатором;
Х - высота оси вращения, мм (80; 90);
Х - установочный размер по длине станины (S; L);
Х - установочный размер по длине сердечника статора (А, В, С);
Х - число полюсов (2; 4; 6; 8);
ХХ - климатическое исполнение (У, УХЛ, Т) и категория
размещения (2; 3; 4) по ГОСТ 15150-69. Виды климатического исполнения: У2, У3, УХЛ4, Т2.
Условия эксплуатации
Номинальные значения климатических факторов внешней среды по ГОСТ 15151-69 для исполнений У2, У3, УХЛ4, Т2.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75.
Двигатели 6А80 соответствуют ТУ 16-93 БМШИ.525313.001 ТУ, 6А90 - ТУ 16-99 БИДМ.525413.001 ТУ, 6АЕ80 - ТУ 16-96 БМШИ.525441.006 ТУ.
Нормативно-технический документ
ТУ 16-93 БМШИ.525313.001 ТУ;ТУ 16-99 БИДМ.525413.001 ТУ;ТУ 16-96 БМШИ.525441.006 ТУ
Технические характеристики
Основные параметры двигателей при частоте питающей сети 50 Гц приведены в таблице.
| Тип двигателя | Номинальная мощность, кВт | Номинальные значения | Mпуск Mном | Mмакс Mном | Iпуск Iном | Масса, кг | |||
| Ток, А при U=380 В | Частота вращения, мин–1 | КПД, % | соs j | ||||||
| 6А80А2 | 0,75 | 1,7 | 2760 | 79,5 | 0,82 | 3 | 3,1 | 5,3 | 9,3 |
| 6А80В2 | 1,1 | 2,6 | 2730 | 79,5 | 0,81 | 3,1 | 3,2 | 5,3 | 10 |
| 6А80С2 | 1,5 | 3,6 | 2730 | 80 | 0,8 | 3,3 | 3,3 | 6 | 11,5 |
| 6А80А4 | 0,55 | 1,5 | 1390 | 75,5 | 0,75 | 2,3 | 2,6 | 4,5 | 8,7 |
| 6А80В4 | 0,75 | 2 | 1375 | 75 | 0,76 | 2,8 | 2,9 | 4,7 | 9,5 |
| 6А80С4 | 1,1 | 3 | 1360 | 75 | 0,75 | 2,7 | 2,8 | 5 | 11 |
| 6А80А6 | 0,37 | 1,3 | 925 | 67 | 0,66 | 2 | 2,2 | 3,5 | 8,5 |
| 6А80В6 | 0,55 | 1,7 | 920 | 70,5 | 0,7 | 2,3 | 2,4 | 4 | 10,2 |
| 6А80С6 | 0,75 | 2,2 | 905 | 71 | 0,72 | 2 | 2,2 | 4 | 11 |
| 6А80А8 | 0,18 | 0,76 | 690 | 57 | 0,63 | 1,7 | 2 | 2,8 | 8,5 |
| 6А80В8 | 0,25 | 1,05 | 680 | 59 | 0,61 | 1,7 | 2 | 2,6 | 9,1 |
| 6А80С8 | 0,37 | 1,6 | 680 | 60 | 0,59 | 1,8 | 2 | 2,8 | 11,5 |
| 6АЕ80А2 | 0,75 | 4,9 | 2700 | 74 | 0,94 | 0,55 | 1,6 | 2,5 | 10,5 |
| 6АЕ80В2 | 1,1 | 6,8 | 2745 | 74 | 0,98 | 0,5 | 1,7 | 3,3 | 11,5 |
| 6АЕ80А4 | 0,55 | 3,6 | 1395 | 70 | 0,95 | 0,4 | 1,7 | 3,3 | 10 |
| 6АЕ80В4 | 0,75 | 4,7 | 1375 | 72 | 0,95 | 0,4 | 1,6 | 3,3 | 11 |
| 6А90S2 | 1,5 | 3,3 | 2835 | 80 | 0,87 | 2,6 | 2,8 | 6 | 13,2 |
| 6А90L2 | 2,2 | 4,6 | 2805 | 82,5 | 0,88 | 2,9 | 3 | 7 | 15,8 |
| 6А90S4 | 1,1 | 2,7 | 1390 | 75,5 | 0,81 | 2,3 | 2,5 | 4,5 | 12,6 |
| 6А90L4 | 1,5 | 3,6 | 1400 | 78,5 | 0,82 | 2,3 | 2,5 | 4,5 | 14,8 |
| 6А90S6 | 0,75 | 2,3 | 915 | 71 | 0,7 | 2 | 2,2 | 3,5 | 12,8 |
| 6А90L6 | 1,1 | 3,2 | 920 | 73 | 0,73 | 2,1 | 2,3 | 4 | 15,8 |
| 6А90S8 | 0,37 | 1,5 | 685 | 62 | 0,61 | 1,8 | 2 | 3 | 12,7 |
| 6А90L8 | 0,55 | 2,1 | 685 | 64 | 0,63 | 1,8 | 2 | 3 | 15,6 |
Номинальный ток для однофазных двигателей приведен при напряжении 220 В.
Двигатели изготовляются на напряжения 220, 380, 660 В и другие стандартные напряжения, частотой 50 или 60 Гц, однофазные двигатели изготовляются на напряжение 220 В частотой 50 Гц.
Режим работы двигателей продолжительный (S1) по ГОСТ 183-74.
Степень защиты IР54 по ГОСТ 17494-87. Изоляция двигателей класса нагревостойкости В или F по ГОСТ 8865-93.
Конструктивное исполнение двигателей по способу монтажа IМ1081, IМ1082, IМ2081, IМ2082, IМ3081 по ГОСТ 2479-79 (рис. 1-3).

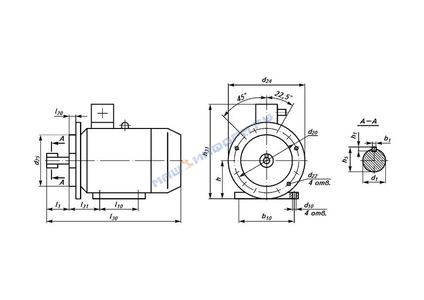

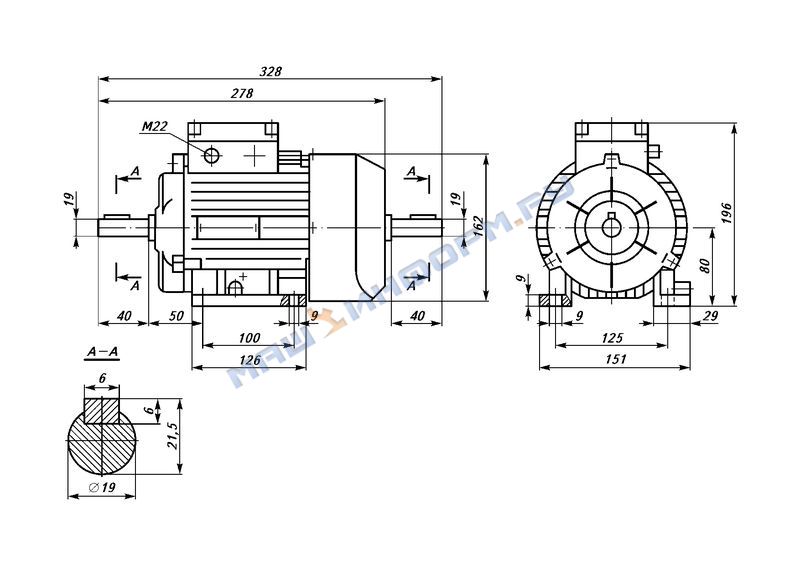

Общий вид, габаритные, установочные и присоединительные размеры двигателей 6А80, 6АЕ80 исполнений IM1081, IM1082
| Тип двигателя | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||||||||
| l30 | d24 | h31 | l1 | l10 | l20 | l31 | b1 | b10 | d1 | d10 | d20 | d22 | d25 | h | h1 | h5 | |
| 6А(Е)80 | 278 | 200 | 196 | 40 | 100 | 3,5 | 50 | 6 | 125 | 19 | 9 | 165 | 12 | 130 | 80 | 6 | 21,5 |
| 6А90S | 310 | 200 | 215 | 50 | 100 | 3,5 | 56 | 8 | 140 | 24 | 10 | 165 | 12 | 130 | 90 | 7 | 27 |
| 6А90L | 335 | 200 | 215 | 50 | 125 | 3,5 | 56 | 8 | 140 | 24 | 10 | 165 | 12 | 130 | 90 | 7 | 27 |

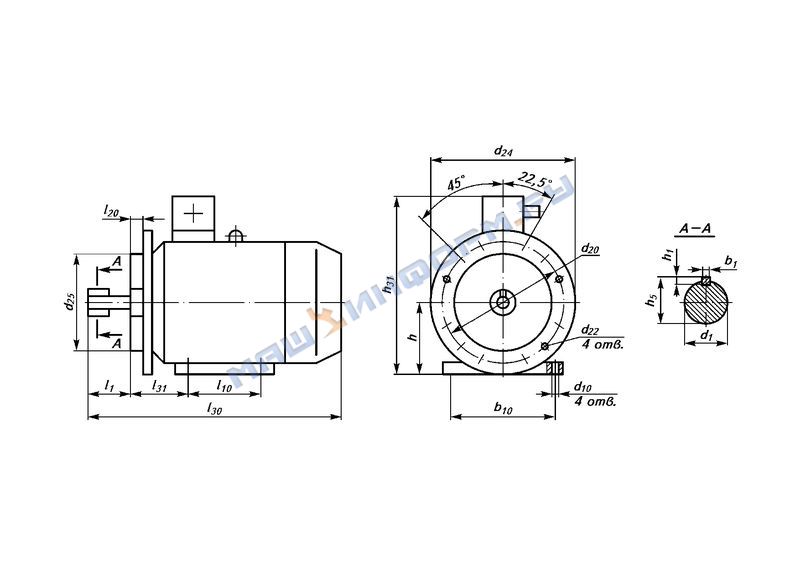

Общий вид, габаритные, установочные и присоединительные размеры двигателей 6А80, 6АЕ80, 6А90 исполнения IM2081

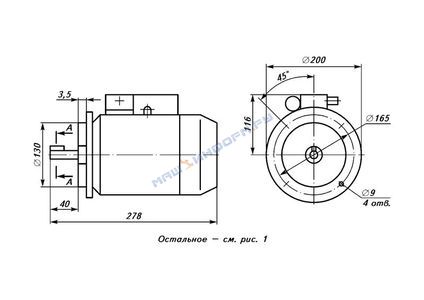

Общий вид, габаритные, установочные и присоединительные размеры двигателей 6А80, 6АЕ80 исполнения IM3081
Двигатели выполнены в корпусе из алюминиевого сплава, имеющем вертикально-горизонтальное оребрение.
Подшипниковые щиты также изготовлены из алюминиевого сплава, ступица под посадку подшипников армирована стальной втулкой. Лапы отлиты заодно с корпусом. Коробка выводов расположена сверху и обеспечивает подвод питания с любой из боковых сторон двигателя.
Кожух вентилятора стальной. Вентилятор сделан из морозостойкого полипропилена. Однофазные двигатели поставляются вместе с конденсатором, установленном на корпусе.
Класс вибрации двигателей 1,8 по ГОСТ 16921-83. Двигатели выполнены с привязкой мощностей к установочно-присоединительным размерам в соответствии со стандартом DIN.
В комплект поставки входят: двигатель, паспорт, техническое описание и инструкция по эксплуатации.
