Двигатели специальные асинхронные типов 4АМН280М2 и 4АМН280 171
Общие сведения
Двигатели специальные асинхронные типа 4АМН280М2 и 4АМН280 171 с короткозамкнутым ротором защищенного исполнения предназначены для работы от сети переменного тока частотой 50 или 60 Гц и изготовляются для внутригосударственных и экспортных поставок.
Двигатели 4АМН280М2 предназначены для привода вентиляторов, дымососов, центробежных насосов, компрессоров, мельниц и другого оборудования, двигатели 4АМН280 171 - для привода осевых насосов.
Структура условного обозначения
4АМН280М2 Х3, 4АМН280НХ 171 Х3:
4 - порядковый номер разработки;
АМ - асинхронный модернизированный;
Н - защищенного исполнения с самовентиляцией;
280М - габарит и установочный размер по длине станины;
2 - число полюсов;
НХ - номинальная мощность;
171 - с удлиненным концом вала для привода насосов;
Х3 - климатическое исполнение (У, Т) и категория размещения
(3) по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающей среды от минус 40 до 40°С (У3), от минус 10 до 50°С (Т3).
Относительная влажность 80% при температуре 15°С (У3), 70% при температуре 27°С (Т3).
Группа механического исполнения М1 по ГОСТ 17516.1-90.
Степень защиты двигателей IР22 по ГОСТ 17494-87.
Способ охлаждения 1С01 по ГОСТ 20459-87.
Предельные значения уровней шума - не ниже класса I по ГОСТ 16372-84.
Уровень вибрации соответствует 4,5 классу по ГОСТ 16921-83.
Запыленность воздуха не более 4 мг/м3.
Допускается эксплуатация двигателей климатического исполнения Т3 в условиях О4 по ГОСТ 15150-69.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75, ГОСТ 28330-89.
Двигатели соответствуют ТУ 16-89 ИАПФ.526610. 001 ТУ, поставляемые на экспорт - дополнительно ГОСТ 15963-79, ГОСТ 28173-89 и РД 16.01.007-88.
Нормативно-технический документ
ТУ 16-89 ИАПФ.526610.001 ТУ,ГОСТ 15963-79, ГОСТ 28173-89,РД 16.01.007-88
Технические характеристики
Основные технические данные двигателей приведены в таблице.
| Типоисполнение | Номи-нальная мощность, кВт | Номи-нальное напря-жение, В | Номи-нальное сколь-жение, % | Номиналь-ная частота вращения (синхрон-ная), мин-1 | При номинальной нагрузке | Пусковые характеристики | Mмакс Mном | |||
| Ток, А | КПД, % | соs j | Iпуск Iном | Mпуск Mном | ||||||
| 4АМН280Н55 171 У3 | 55 | 220/380 | 2,0 | 750 | 183/106 | 91,5 | 0,86 | 6,0 | 1,2 | 2,2 |
| 4АМН280Н75 171 У3 | 75 | 250/145 | 1,1 | 2,0 | ||||||
| 4АМН280Н55 171 У3 | 55 | 380/660 | 106/61 | 1,0 | ||||||
| 4АМН280Н75 171 У3 | 75 | 145/84 | ||||||||
| 4АМН280Н55 171 Т3 | 55 | 220/380 | 194/112 | 91,0 | 0,82 | |||||
| 4АМН280Н55 171 Т3 | 400 | 106 | ||||||||
| 4АМН280Н55 171 Т3 | 415 | 103 | ||||||||
| 4АМН280Н55 171 Т3 | 55 | 440 | 2,0 | 750 | 97 | 91,0 | 0,82 | 6,0 | 1,0 | 2,0 |
| 4АМН280Н55 171 Т3 | 900 | |||||||||
| 4АМН280Н75 171 Т3 | 75 | 220/380 | 2,5 | 750 | 258/149 | 90,0 | 0,85 | 1,9 | ||
| 4АМН280Н75 171 Т3 | 400 | 142 | ||||||||
| 4АМН280Н75 171 Т3 | 415 | 136 | ||||||||
| 4АМН280Н75 171 Т3 | 440 | 129 | ||||||||
| 4АМН280Н75 171 Т3 | 900 | |||||||||
| 4АМН280Н55 171 У3 | 55 | 220/380 | 2,0 | 183/106 | 91,5 | 0,86 | 2,0 | |||
| 4АМН280Н75 171 У3 | 75 | 250/145 | ||||||||
Режим работы двигателей продолжительный (S1) по ГОСТ 183-74. Двигатели для поставки в районы с умеренным климатом изготовляются класса нагревостойкости F, в районы с тропическим климатом - класса Н по ГОСТ 8865-93.
Сопротивление изоляции обмотки статора двигателей относительно корпуса и между обмотками в холодном состоянии - не менее 32 МОм при температуре 20°С, при температуре двигателя, близкой к рабочей - не менее 3 МОм.
Для двигателей устанавливаются следующие показатели надежности:
средний ресурс до капитального ремонта 25 000 ч для двигателей 4АМН280М2, 22 000 ч для двигателей 4АМН280 171;
средняя наработка на отказ - 15 000 ч;
девяностопроцентный срок сохраняемости - 3 года.
Гарантийный срок устанавливается 1 год со дня ввода в эксплуатацию и 1,5 года со дня отгрузки с предприятия-изготовителя.
Конструктивное исполнение двигателей по способу монтажа IМ3011 по ГОСТ 2479-79.
Двигатели изготовляются с шестью выводными концами обмотки статора. Схема соединения - "треугольник/звезда". Схема соединения обмотки статора двигателей 4АМН280М Т3 на напряжение 400, 415 и 440 В - "треугольник", а двигателей 4АМН280 171 Т3 - "звезда".
Допускается обратное вращение ротора двигателей 4АМН280 171 с частотой вращения, равной 1,8-2,0 номинальной в течение 30 мин при снятом напряжении на клеммах двигателя.
Двигатели типа 4АМН280М2 изготовляются с резьбовым концом вала по ГОСТ 12080-66, типа 4АМН280 171 - с коническим концом вала по ГОСТ 12081-72. Двигатели изготовляются со шпонкой по ГОСТ 23360-78, установленной в шпоночном пазу. В двигателях типа 4АМН280М2 в верхнем и нижнем подшипниковом узле установлены радиальные шарикоподшипники, смазка подшипниковых узлов консистентная. В двигателях 4АМН280 171, в связи с наличием осевой нагрузки до 2900 кг, в верхнем подшипниковом узле установлен упорный подшипник с жидкой смазкой, со стороны привода - роликоподшипник с консистентной смазкой.
Двигатели изготовляются с вводным устройством типа К-3-II (с панелью выводов и двумя штуцерами), которое обеспечивает ввод к статору разделок кабелей с оболочкой из резины или пластиков с алюминиевыми или медными жилами, а также ввод и присоединение гибкого металлического рукава и гибкого ввода.
Двигатели на напряжение 220 В допускают подсоединение кабелей только с медными жилами.
Вводное устройство статора допускает разворот с его фиксацией через 180°.
В двигателях предусмотрено устройство для пополнения смазки без разборки двигателей.
Габаритные, установочные и присоединительные размеры двигателей 4АМН280М2 приведены на рис. 1, двигателей 4АМН280 171 - на рис. 2.
Там же указана масса.

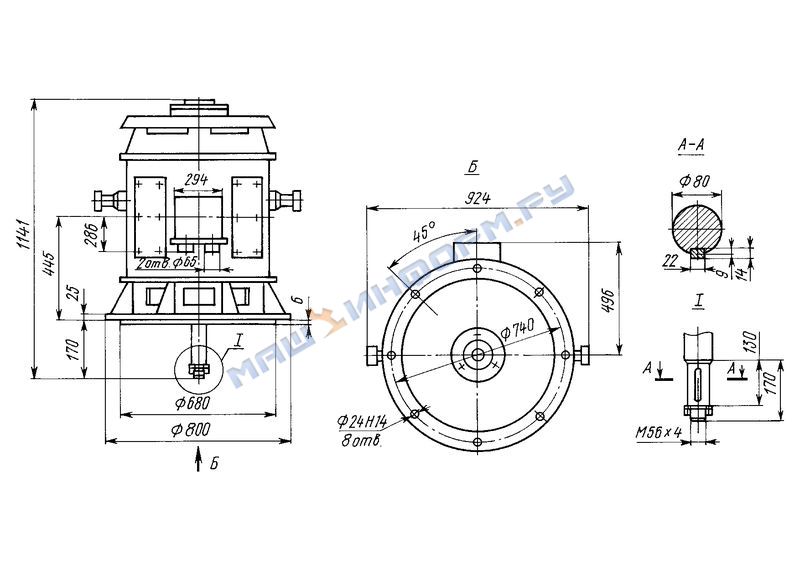

Габаритные, установочные и присоединительные размеры двигателя 4АМН280М2. Масса 980 кг
| Типоисполнение | Масса, кг | Типоисполнение | Масса, кг |
| 4АМН280Н55 171 У3 | 830 | 4АМН280Н55 171 Т3 | 866 |
| 4АМН280Н75 171 У3 | 866 | 4АМН280Н75 171 Т3 | 902 |
| 4АМН280Н110 171 У3 | 873 | 4АМН280Н110 171 Т3 | 897 |
Габаритные, установочные и присоединительные размеры двигателей 4АМН280 171
В комплект поставки входят: двигатель со шпонкой на валу, паспорт, техническое описание и инструкция по эксплуатации.
