Двигатели специальные асинхронные серии АИН, пристраиваемые к компрессорам

Общие сведения

Двигатели специальные асинхронные серии АИН с короткозамкнутым ротором, пристраиваемые к компрессорам, предназначены для привода стационарных оппозитных и угловых компрессоров от сети переменного тока частотой 50 или 60 Гц для внутригосударственных и экспортных поставок в страны с умеренным и тропическим климатом.

Структура условного обозначения

АИНХХХПК Х3:
АИ - единая серия асинхронных двигателей;
Н - защищенное исполнение;
Х - номинальная мощность, кВт (75; 45/90; 37/75);
Х - длина сердечника (А - первая; В - вторая);
Х - число полюсов (8; 10; 12/6; 16/8);
ПК - пристроенный к компрессору;
Х3 - климатическое исполнение (У, Т) и категория размещения
(3) по ГОСТ 15150-69.

Условия эксплуатации

Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от минус 40 до 40°С (У3), от минус 10 до 50°С (Т3).
Относительная влажность воздуха 80% при температуре 15°С (У3), 70% при температуре 27°С (Т3).
Группа механического исполнения М1 по ГОСТ 17516.1-90.
Степень защиты двигателей со сварной станиной IР20, с литой - IР00 по ГОСТ 20459-87.
Способ охлаждения двигателей 1С01 по ГОСТ 20459-87.
Класс нагревостойкости изоляции двигателей для районов с умеренным климатом - F, для районов с тропическим климатом - Н по ГОСТ 8865-87.
Уровень шума и вибрации двигателей не нормируются.
Среда, не содержащая химически агрессивных смесей, вредно действующих на изоляцию, покрытия и конструктивные детали двигателей.
Техника безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75, ГОСТ 12.1.004-85.
Двигатели изготовляются в соответствии с ТУ 16-89 ИАПФ.526614.001 ТУ, для экспорта - дополнительно с ГОСТ 28173-89 и РД 16 01.007-88.

Нормативно-технический документ

ТУ 16-89 ИАПФ.526614.001 ТУ,ГОСТ 28173-89, РД 16.01.007-88

Технические характеристики

Основные технические данные двигателей приведены в табл. 1, двухскоростных - табл. 2.

Таблица 1

Типоисполнение Номи-нальная мощность, кВт Номи-нальная частота тока, Гц Номи-нальное напряжение, В Схема соеди-нения обмотки Номи-нальная частота вращения (синхр.), мин-1 При номинальной нагрузке Пусковые характеристики Mмакс

Mном

 Номи-нальное сколь-жение, % Момент инерции ротора, кг·м2
Ток, А КПД, % соs j Iпуск

Iном

 Mпуск

Mном

АИН75А8ПК У3

 75 50 220/380 D /Y 750 273/158 91,2 0,79 4,4 1,25 2,2 2,3 9,8

АИН75А8ПК У3

 380/660 154/89 90,0 0,82 4,0 1,0 1,8 2,5

АИН75А8ПК Т3

 220/380 273/158 91,0 0,79 4,3 1,1 2,0 2,2

АИН75А8ПК Т3

 230/400 282/163 0,73 4,5 1,3 2,2 2,0

АИН75А8ПК Т3

 240/415 272/157

АИН75А8ПК Т3

 440 Y 148 4,3 1,1 2,0 2,2

АИН75А10ПК У3

 60 220/380 D /Y 720 253/146 92,7 0,84 5,0 1,15 2,35 2,0 17,8

АИН75А10ПК Т3

 247/143 91,5 0,87 4,4 1,1 1,8 2,5

АИН75А10ПК Т3

 440 Y 131 92,0 0,82 5,7 1,5 2,4 1,8

АИН75В8ПК У3

 50 220/380 D /Y 750 267/155 0,80 5,0 1,3 2,2 2,0 11,4

АИН75В8ПК Т3

 269/156 91,5 1,2 2,0 2,2

Таблица 2

Типоисполнение Номи-нальная мощность, кВт Номи-нальная частота тока, Гц Номи-нальное напря-жение, В Схема соединения обмотки Номи-нальная частота вращения (синхр.), мин-1 При номинальной

нагрузке

 Пусковые характеристики Mмакс

Mном

 Номи-нальное сколь-жение, % Момент инерции ротора, кг·м2
Ток, А КПД, % соs j Iпуск

Iном

 Mпуск

Mном

АИН45/90А12/6ПК У3 45/90 50 380 D /YY 500/1000 123/175 87,0/89,0 0,64/0,88 3,7/4,0 1,1/0,9 2,0/1,8 3,0/3,0 14,76
АИН45/90А12/6ПК У3 660 66/95,5 89,0/91,0 0,66/0,91 3,7/4,5 1,2/1,1 1,93/1,90 2,3/2,4
АИН45/90А12/6ПК Т3 380 131/175 87,0/89,0 0,60/0,88 3,7/4,8 2,0/1,9 2,5/2,5
АИН45/90А12/6ПК Т3 400 123/158 88,0/91,0 0,60/0,90 5,0/3,8 1,3/1,2 2,2/2,2 2,0/2,0
АИН45/90А12/6ПК Т3 415 142/151 88,0/92,0 0,50/0,90 3,7/6,0 1,4/1,4 2,3/2,4 1,8/1,8
АИН45/90А12/6ПК Т3 440 111/144 88,0/91,0 0,60/0,90 3,7/5,0 1,4/1,3 2,1/2,1 2,0/2,0
АИН37/75А16/8ПК У3 37/75 60 380 450/900 156/144 83,6/92,0 0,43/0,86 2,7/4,4 1,1/1,1 1,87/1,90 1,9/1,9
АИН37/75А16/8ПК Т3
АИН37/75А16/8ПК Т3 440 121/125 84,0/91,4 0.48/0,86 2,7/4,0 1,1/0.95 1,75/1,70 2,0/2,0

Двигатели АИН75А10ПК У3 могут быть изготовлены на напряжение 220/380, 380/660 В, 50 Гц, а двигатели АИН75А10ПК Т3 - на напряжение 220/380, 230/400, 240/415 и 440 В, 50 Гц.
Для двигателей АИН45/90А12/6ПК приведены величины тока при постоянном моменте, при максимальной нагрузке компрессора величины тока возрастают на 10-20 А.
Режим работы от сети переменного тока частотой 50 или 60 Гц для двигателей:
АИН75А8ПК, АИН75А10ПК - продолжительный (S1) по ГОСТ 183-74;
АИН45/90А12/6ПК при частоте вращения 1000 мин-1, АИН37/75А16/8ПК при частоте вращения 750 мин-1 - продолжительный (S1);
АИН45/90А12/6ПК при частоте вращения 500 мин-1, АИН37/75А16/8ПК при частоте вращения 375 мин-1 - не более 2,5 ч, после чего двигатели следует либо переключить на большую частоту вращения, либо отключить до остывания обмотки или сердечника статора до температуры не более 40°С.
Сопротивление изоляции обмотки статора двигателей относительно корпуса и между обмотками в холодном состоянии не менее 32 МОм, при нормальных значениях климатических факторов внешней среды и температуре двигателей, близкой к рабочей, - не менее 3 МОм.
Двигатели имеют встроенную температурную защиту. В каждую фазу обмотки статора вмонтировано по одному терморезистору вида СТ14-2-130 ОЖО.468.165 ТУ.
Сопротивление цепи терморезисторов в практически холодном состоянии двигателя при температуре окружающего воздуха 25±15°С находится в пределах от 120 до 400 Ом.
Изоляция цепи терморезисторов относительно обмоток и корпуса двигателя выдерживает такое же напряжение, что и изоляция обмотки двигателя.
Температура обмотки двигателей при перегрузке и в режиме короткого замыкания в момент срабатывания температурной защиты 140-170°С для класса нагревостойкости F и 165-195°С для класса нагревостойкости Н.
Показатели надежности и долговечности двигателей:
средний ресурс до капитального ремонта - 30 000 ч;
средняя наработка на отказ - 18 000 ч;
девяностопроцентный срок сохраняемости - 3 года.
Гарантийный срок двигателей - 3 года со дня ввода в эксплуатацию при гарантийной наработке 10 000 ч, но не более 3,5 лет со дня выпуска для внутригосударственных поставок и не более 3,5 лет с момента проследования через государственную границу РФ для экспортных поставок.

Конструктивное исполнение двигателей по способу монтажа IМ5210 по ГОСТ 2479-79.
Двигатели могут быть изготовлены со сварной или литой станиной. Допускают любое направление вращения.
Общее максимально допустимое число переключений полюсов двухскоростных двигателей в час для изменения производительности оппозитного компрессора не более шести.
Конечное избыточное давление в компрессоре при переключении числа полюсов с 12 на 6 и с 16 на 8 не должно превышать 0,6 МПа.
Двигатели изготовляются с вводным устройством типа К-3-II (с панелью выводов и двумя штуцерами), которое обеспечивает ввод к статору сухих разделок кабелей с оболочкой из резины или пластиков с алюминиевыми или медными жилами, а также гибкого металлического рукава.
Двигатели на напряжение 220 В допускают подсоединение только с медными жилами.
Вводное устройство статора допускает разворот с его фиксацией через 180°.

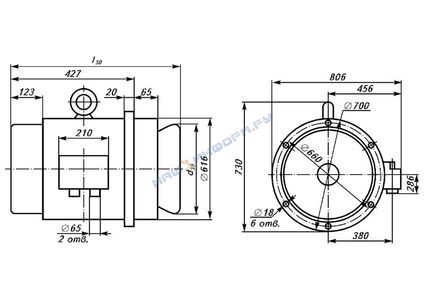

Габаритные, установочные и присоединительные размеры двигателей приведены на рисунке. Масса указана там же.

Таблица к рисунку

Типоисполнение Размеры, мм Масса ротора, кг Масса, кг
d35 l30

АИН75А8ПК У3, Т3

 520 550 127 430

АИН75А10ПК У3, Т3

 500 505 214 500

АИН45/90А12/6ПК У3, Т3

 515 580 191 550

АИН37/75А16/8ПК У3, Т3

 510 570

АИН75В8ПК У3, Т3

 520 555 146 470

Габаритные, установочные и присоединительные размеры двигателей

В комплект поставки входят: статор в сборе с кожухом и коробкой выводов, пакет ротора, залитый алюминием и напрессованный на втулку, техническое описание и инструкция по эксплуатации, паспорт.
По требованию заказчика двигатели могут поставляться с блоком управления.
