Двигатели асинхронные трехфазные с короткозамкнутым ротором многоскоростные серии АО 10-го габарита
Общие сведения
Двигатели асинхронные трехфазные с короткозамкнутым ротором, многоскоростные серии АО 10-го габарита предназначены для привода разнообразных механизмов, где требуется ступенчатое регулирование частоты вращения (пластинчатые питатели, барабаны, смесители, шаровые мельницы и др.).
Двигатели расчитаны для работы от сети переменного тока частотой 50 или 60 Гц.
Структура условного обозначения
АО10Х-Х/Х/Х Х3:
АО - асинхронный обдуваемый;
10 - габарит двигателя;
Х - условная длина пакета статора;
Х/Х/Х - число полюсов;
Х3 - климатическое исполнение (У, Т) и категория размещения по
ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающей среды от минус 40 до 40°С (для исполнения У3), от минус 10 до 45°С (для исполнения Т3).
Относительная влажность до 80% при температуре 20°С (для исполнения У3), до 90% при температуре 27°С (для исполнения Т3).
Окружающая среда невзрывоопасная, без агрессивных газов и паров, концентрация пыли в окружающей среде до 10 мг/м3.
Двигатели должны быть защищены от непосредственного воздействия солнечной радиации, тряски, сильных толчков и ударов.
Требование техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.1-75.
Двигатели отвечают требованиям ТУ 16-510. 199-70.
Нормативно-технический документ
ТУ 16.510.199-70
Технические характеристики
Основные технические данные приведены в таблице.
Таблица 1
| Наименование параметра | Значение параметра1) для типоисполнений | |||||
| АО102-12/8/6 | АО103-12/8/6 | АО104-12/8/6 | АО102-12/8/6/4 | АО103-12/8/6/4 | АО104-12/8/6/4 | |
| Номинальная мощность, кВт | 24/37,5/55 | 32/50/72 | 40/62,5/90 | 24/37,5/35/75 | 32/50/72/100 | 40/62,5/90/125 |
| Номинальное напряжение, В | 380 | |||||
| Номинальный ток, А | 96,5/118/120 | 132/150/152 | 163/232/192 | 102/128/115/165 | 133/177/147/208 | 163/241/192/260 |
| Частота вращения, мин-1 | 490/740/980 | 490/740/980 | 485/740/980 | 490/740/980/1480 | 490/740/980/1480 | 485/735/900/1480 |
| КПД, % | 82/86/87 | 82/86/88 | 78/85/89 | 81,5/85,5/88,5/85 | 83/84,5/89,5/87 | 78/84/89,2/87 |
| cos j | 0,46/0,56/0,8 | 0,45/0,59/0,82 | 0,41/0,48/0,8 | 0,44/0,52/0, 82/0,81 | 0,44/0,51/0,83/0,84 | 0,4/0,47/0,8/0,84 |
1)
Значения параметров следуют в порядке следования числа полюсов в типоисполнениях электродвигателей.Режим работы продолжительный (S1) по ГОСТ 183-74.
Степень защиты двигателей от воздействий окружающей среды IР44 по ГОСТ 17494-87.
Направление вращения ротора любое.
Гарантийный срок - 2 года со дня ввода двигателей в эксплуатацию.
Схемы соединения обмоток статора приведены на рис. 1, 2.

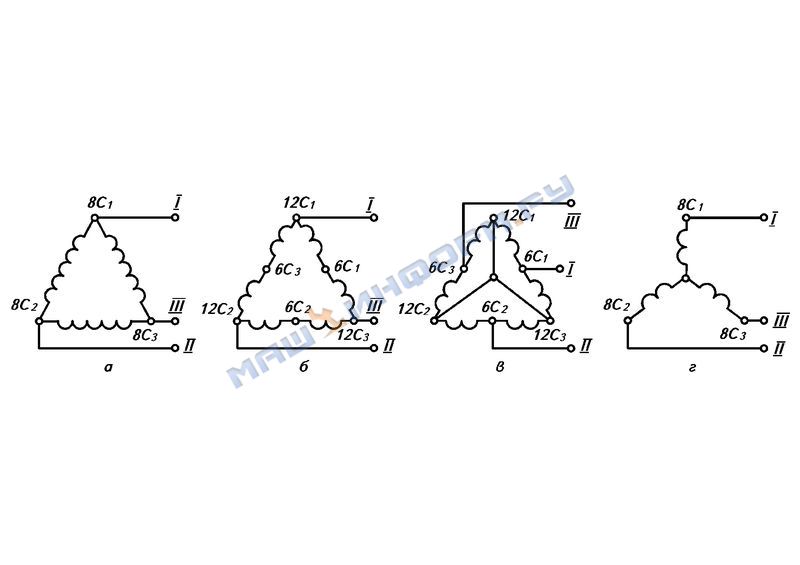

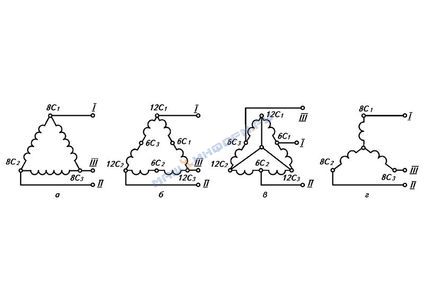

Схемы соединения обмоток статора трехскоростных электродвигателей серии АО 10-го габарита:
a - соединение фаз D для 2р = 8 (750 мин-1);
б - соединение фаз D для 2p = 12 (500 мин-1);
в - соединение фаз YY для 2р = 6 (1000 мин-1);
г - соединение фаз Y для 2р = 8 (750 мин-1)

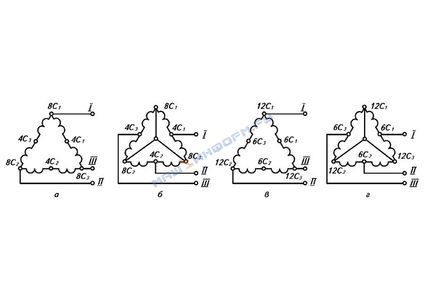

Схемы соединения обмоток статора четырехскоростных электродвигателей серии АО 10-го габарита:
a - соединение фаз D для 2р = 8 (750 мин-1);
б - соединение фаз YY для 2р = 4 (1500 мин-1);
в - соединение фаз D для 2р = 12 (500 мин-1);
г - соединение фаз YY для 2р = 6 (1000 мин-1)
Исполнение по способу монтажа IМ1001 по ГОСТ 2479-79.
Статор электродвигателя состоит из станины, сердечника, набранного из листов электротехнической стали, и двух независимых обмоток с переключением полюсов.
Коробка выводов расположена с правой стороны станины, если смотреть со стороны свободного конца вала. Зажимы выводов укреплены на пластмассовой или стеклотекстолитовой доске. Коробка выводов выполнена с двумя кабельными муфтами для разделки и заливки компаундом трехжильного токопроводящего кабеля.
Ротор состоит из вала и сердечника. Сердечник выполнен с аксиальными каналами. Обмотка ротора литая, алюминиевая.
Подшипниковые щиты чугунные, литые. В щитах предусмотрены отверстия для замера зазора между статором и ротором.
Электродвигатели выполнены на подшипниках качения средней серии.
Электродвигатели, предназначенные для сочленения с приводным механизмом посредством муфты, могут изготовляться с думя шарикоподшипниками, причем наружная обойма одного из них не закреплена.
Электродвигатели охлаждаются наружным вентилятором, закрытым колпаком. На ротор двигателя насажен внутренний вентилятор.
Габаритные, установочные и присоединительные размеры двигателя приведены на рис. 3.

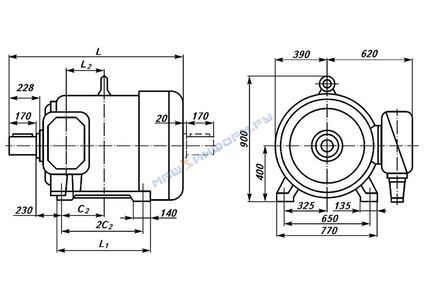

Габаритные, установочные, присоединительные размеры и масса электродвигателей серии АО 10-го габарита.
| Типоисполнение двигателя | Размеры, мм | Масса, кг, не более | ||||
| С2 | 2С2 | L | l1 | l2 | ||
| АО102-12/8/6, АО102-12/8/6/4 | 300 | 600 | 1280 | 690 | 270 | 1390 |
| АО103-12/8/6, АО103-12/8/6/4 | 350 | 700 | 1380 | 790 | 320 | 1580 |
| АО104-12/8/6, АО104-12/8/6/4 | 400 | 800 | 1480 | 890 | 370 | 1760 |
В комплект поставки входят: двигатель со шпонкой и паспорт, по согласованию с заказчиком техническое описание и инструкция по эксплуатации.
