Двигатели асинхронные типов МАК-160М6, МАК-1606
Общие сведения
Двигатель трехфазный асинхронный типа МАК-160М6 предназначен для привода компрессора пригородных электропоездов, двигатель типа МАК-160L6 предназначен для привода компрессора типа ВГ 1,0/9-1000 скоростного электропоезда серии "Сокол-250".
Структура условного обозначения
МАК-160Х601:
МА - машина асинхронная;
К - для компрессоров;
160 - высота оси вращения, мм;
Х - условное обозначение длины двигателя (М, L);
6 - число полюсов;
01 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Температура окружающего воздуха от минус 55 до 40°С.
Предельная температура окружающего воздуха при эксплуатации 65°С.
Относительная влажность воздуха до 100% при температуре 65°С.
Группа механического исполнения М25 по ГОСТ 17516.1-90.
Двигатели для внутригосударственных и экспортных поставок соответствуют требованиям ТУ 16-97 ИРАК.526121.027 ТУ.
Нормативно-технический документ
ТУ 16-97 ИРАК.526121.027 ТУ
Технические характеристики
Основные параметры двигателей приведены в таблице.
| Наименование параметра | Значение параметра для типоисполнений | |
| МАК-160М6 | МАК-160L6 | |
| Номинальная мощность, кВт | 5 | 11 |
| Номинальное напряжение, В | 220/380 | |
| Частота тока, Гц | 50 | |
| Номинальная частота вращения, мин–1 | 960 | |
| Кратность пускового момента к номинальному | 4,4 | 3,8 |
| Кратность максимального момента к номинальному | 4,7 | |
| Кратность пускового тока к номинальному | 7,5 | |
| Масса, кг | 195 | 275 |
Номинальный режим работы двигателей S3=50% ПВ по ГОСТ 183-74.
Гарантийный срок - 2 года со дня ввода двигателей в эксплуатацию, но не более 2,5 лет со дня получения двигателя потребителем.
Конструктивное исполнение двигателей по способу монтажа IМ3003 по ГОСТ 2479-79 (рис. 1, 2).

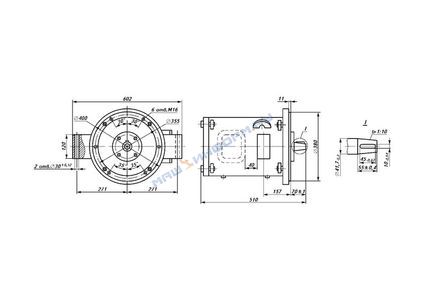

Общий вид, габаритные, установочные и присоединительные размеры двигателя МАК-160М6
Общий вид, габаритные, установочные и присоединительные размеры двигателя МАК-160L6
Степень защиты двигателя IР56 по ГОСТ 17494-87.
Способ охлаждения двигателей 1С0040 по ГОСТ 20459-87.
Класс нагревостойкости изоляции Н по ГОСТ 8865-93.
Двигатель МАК-160М6 по сравнению с применяемыми в настоящее время двигателями обладает меньшими массой и габаритными размерами при сохранении установочных и присоединительных размеров, более высоким классом нагревостойкости системы изоляции, более высокой степенью защиты, меньшим уровнем вибрации, повышенной надежностью в эксплуатации.
В комплект поставки входят: двигатель, паспорт, техническое описание и инструкция по эксплуатации.
