Двигатели асинхронные типов АИФ180НЛБ, АИФ225НЛБ для привода лифтов
Общие сведения
Двигатели асинхронные трехфазные короткозамкнутые двухскоростные малошумные предназначены для привода пассажирских лифтов, устанавливаемых в жилых, общественных и промышленных зданиях, и рассчитаны для работы от сети трехфазного переменного тока напряжением 220 и 380 В при частоте 50 и 60 Гц. По заказу потребителя изготовляются двигатели на другие стандартные напряжения до 660 В, кроме 115 и 550 В.
Структура условного обозначения
АИФ225Х4/24НЛБХ4:
А - асинхронный;
И - Интерэлектро;
Ф - исполнение с пристроенным вентилятором, приводимым во
вращение отдельным двигателем;
180, 225 - габарит, мм;
Х - установочный размер по длине станин (S, М);
4/16,4/24 - число полюсов;
Н - малошумный;
Л - лифтовый;
Б - со встроенной температурной защитой;
ДТ - динамическое торможение (отсутствие этих букв означает -
генераторное торможение);
Х4 - климатическое исполнение (УХЛ, О) и категория размещения
по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря до 4300 м.
Температура окружающего воздуха от 1 до 40°С (УХЛ4) и от 1 до 55°С(О4).
Относительная влажность воздуха 65% при температуре 20°С (УХЛ4) и 80% при температуре 27°С(О4).
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Степень защиты IР10, коробки выводов не ниже IР20 по ГОСТ 17494-72.
Вибрация двигателей соответствует классу 1,8 по ГОСТ 16921-71.
Требования безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.1-75.
Двигатели изготовляются для внутренних и экспортных поставок и соответствуют ТУ 16-526.667-86 и ТУ 16-526.650-86.
Нормативно-технический документ
ТУ 16.526.667-86,ТУ 16.526.650-86
Технические характеристики
Технические данные двигателей приведены в таблице 1.
Таблица 1
| Параметр | АИФ180М4/16НЛБ | АИФ180М4/24НЛБ | АИФ225S4/24НЛБ | АИФ225М4/24НЛБ | ||||
| 2p = 4 | 2p = 16 | 2p = 4 | 2p = 24 | 2p = 4 | 2p = 24 | 2p = 4 | 2p =24 | |
| Номинальная мощность, кВт | 11,8 | 3,0 | 8,0 | 1,32 | 11,2 | 1,8 | 17,0 | 2,8 |
| Синхронная частота вращения, мин-1 | 1500 | 375 | 1500 | 250 | 1500 | 250 | 1500 | 250 |
| Номинальное скольжение, % | 8,0 | 16,0 | 6,0 | 15,0 | 6,0 | 15,0 | 6,0 | 14,0 |
| Номинальный ток при 380 В, А | 25,8 | 17,5 | 18,1 | 18,1 | 27,7 | 31,5 | 37,4 | 44,6 |
| КПД, % | 85,5 | 50,0 | 87,0 | 20,5 | 83,0 | 23,5 | 86,5 | 26,5 |
| Коэффициент мощности, о.е. | 0,81 | 0,52 | 0,77 | 0,54 | 0,74 | 0,37 | 0,80 | 0,36 |
| Отношение начального пускового тока к номинальному, о.е., не более | 6,0 | 2,5 | 8,0 | 2,0 | 6,5 | 2,0 | 6,5 | 2,0 |
| Начальный пусковой вращающий момент, Н·м | 216–255 | Не менее 118 | 216–245 | Не менее 88,0 | 255–323 | Не менее 128 | 372–431 | Не менее 196 |
| Максимальный вращающий момент, Н·м | 226–270 | Не менее 118 | 235–275 | Не менее 88,0 | 284–343 | Не менее 128 | 402–470 | Не менее 196 |
| Максимальный момент в режиме генераторного торможения, Н·м | 206–245 | 128–176 | 176–216 | 284–333 | ||||
| Момент в режиме динамического торможения при 100 мин-1, Н·м | Не менее 200 | Не менее 206 | Не менее 255 | Не менее 402 | ||||
| Момент инерции ротора, кгс·м2 | 0,163 | 0,175 | 0,3 | 0,425 | ||||
| Суммарный момент инерции системы, кг·м2 | 2,0 | 1,35 | 1,88 | 2,5 | ||||
| Коэффициент инерции, о.е. | 12 | 7,7 | 6,25 | 5,9 | ||||
Срок службы двигателей - 15 лет при общей наработке 40000 ч. Гарантийный срок эксплуатации двигателей - 3 года со дня ввода в эксплуатацию.
Исполнение двигателей по способу монтажа IМ1001, IМ1002, IМ3001 по ГОСТ 2479-79. Двигатели имеют чугунную оболочку (станина и щиты подшипниковые); в качестве опор применены шарикоподшипники.
Сердечник статора выполнен аналогично нормальным двигателям, сердечник ротора - из двух полусердечников с промежуточным кольцом. Двигатели имеют две независимые однослойные обмотки.
Двигатели изготовляются с одним выступающим цилиндрическим концом вала по ГОСТ 12080-66. С противоположной стороны вал имеет выступающую часть для подсоединения датчика скорости. Крепление датчика скорости к двигателю - на рис. 1. Способ охлаждения двигателя IС26 по ГОСТ 20459-75 - принудительное с помощью вентилятора типа "наездник", устанавливаемого сверху на станине двигателя.
Установочно-присоединительные размеры для крепления датчика скорости
Изоляция класса нагревостойкости F (ГОСТ 8865-70) допускает перегрев обмотки до 100°С. Для осуществления температурной защиты в лобовые части обмоток устанавливается датчик из четырех последовательно соединенных терморезисторов СТ14-1А. Для включения или отключения вентилятора в лобовые части обмоток устанавливается датчик из двух последовательно соединенных терморезисторов СТ14-1Б.
Вводное устройство имеет исполнение К-3-П с панелью выводов и двумя штуцерами для подсоединения металлорукава с подводящими проводами и кабелей с оболочкой из пластиков. Панель выводов имеет шесть контактных болтов для подсоединения обмоток и четыре контактных болта для подсоединения цепей датчиков защиты и включения вентилятора.
Габаритные, установочные, присоединительные размеры и масса двигателей соответствуют данным, приведенным на рис. 2-7.

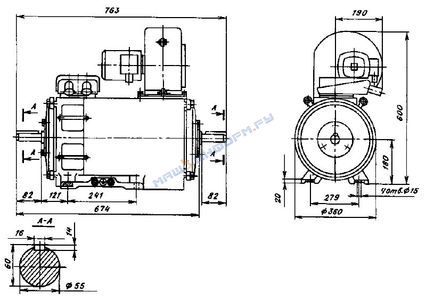

Габаритные, присоединительные и установочные размеры и масса двигателей АИФ180М4/16НЛБУХЛ4(О4) исполнения IM1001. Масса двигателя 200 кг

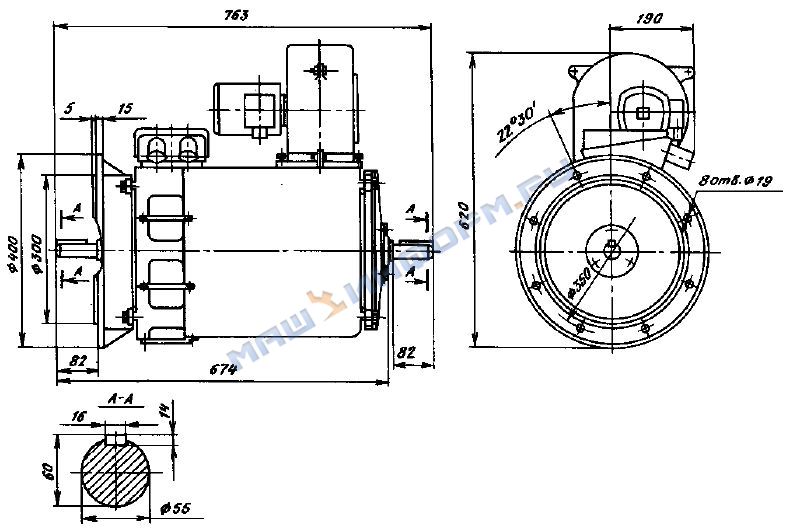

Исполнение IM3001. Масса двигателя 210 кг

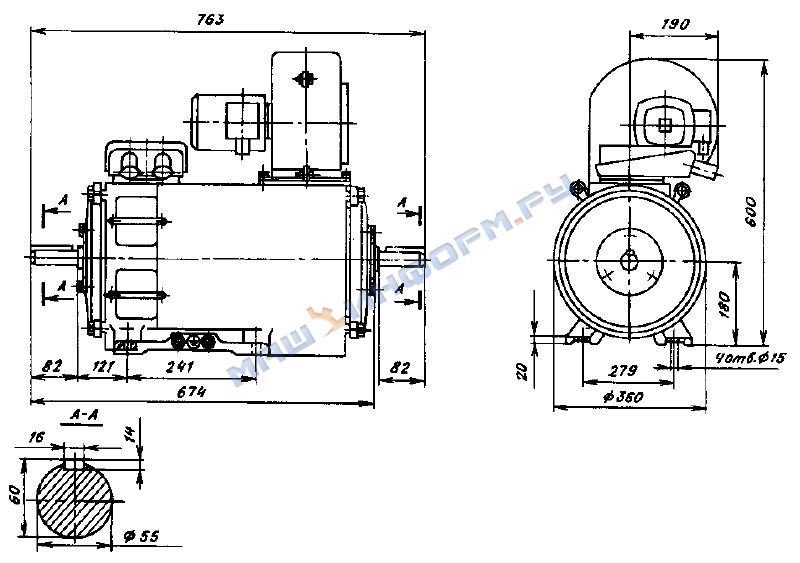

Габаритные, установочные и присоединительные размеры и масса двигателей АИФ180М4/24НЛБУХЛ4(О4). Исполнение IM1001. Масса двигателя 205 кг

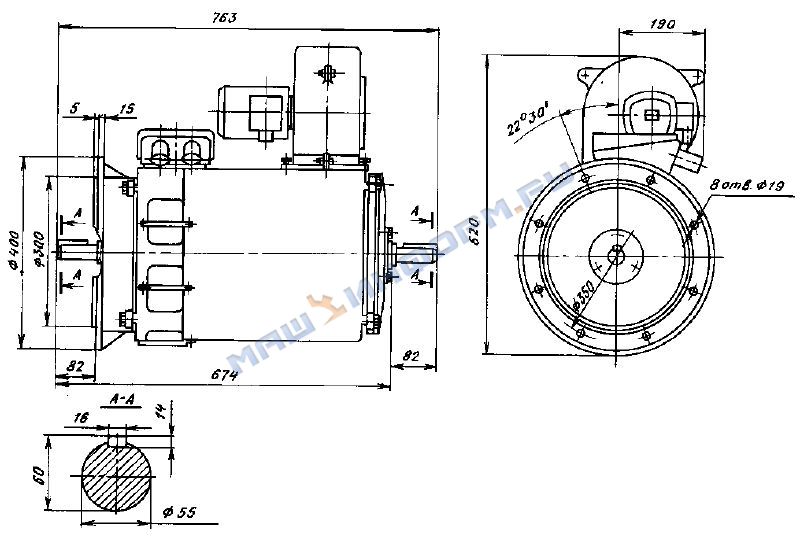

Исполнение IM3001. Масса двигателя 215 кг

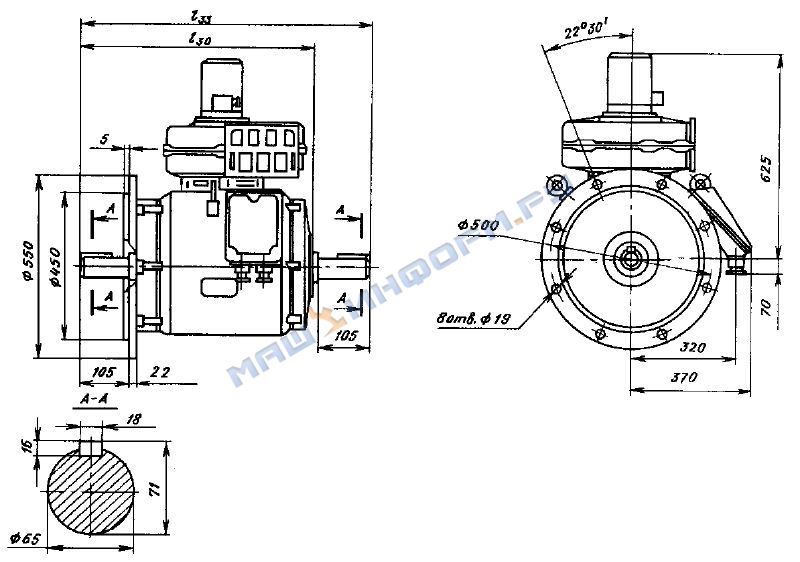

Габаритные, установочные и присоединительные размеры и масса двигателей АИФ225 М4/24НЛБУХЛ4(О4). Исполнение IM1001 и IM1002:
Таблица к рис. 6
| Типоисполнение | Размеры, мм | Масса для исполнений, кг | |||||
| l10 | l11 | l30 | l33 | l30* | IМ1001 | IM1001, IМ1002 | |
| АИФ225S4/24НЛ | 286 | 350 | 682 | 796 | 785 | 285 | 290 |
| АИФ225М4/24НЛ | 311 | 375 | 722 | 836 | 825 | 346 | 350 |
| * Для двигателей динамического торможения. | |||||||
Габаритные, установочные и присоединительные размеры и масса двигателей АИФ225, М4/24НЛБУХЛ4(О4). Исполнение IM3001 и IM3002:
Таблица 3
| Типоисполнение | Размеры, мм | Масса для исполнений, кг | |||
| l30 | l33 | l30* | IМ3001 | IM3001*, IМ3001 | |
| АИФ225S4/24НЛБ | 682 | 796 | 785 | 300 | 305 |
| АИФ225М4/24НЛБ | 722 | 836 | 825 | 360 | 365 |
| * Размер для двигателей динамического торможения. | |||||
Предельные отклонения установочных, присоединительных размеров по ГОСТ 8592-72 (нормальная точность). Допуск на массу 5%, отклонение в противоположную сторону не ограничивается.
В комплект поставки входят: двигатель; паспорт; техническое описание и инструкция по эксплуатации.
