Двигатели асинхронные серии АН200S6/24НЛБ, АИН180М6/24НЛБ, АИН180S6/24НЛБ для привода лифтов
Общие сведения
Двигатели асинхронные трехфазные защищенного исполнения двухскоростные малошумные предназначены для привода грузовых и пассажирских лифтов, устанавливаемых в жилых, общественных и промышленных зданиях и рассчитаны на работу от сети переменного тока напряжением 380 В частотой 50 Гц. По требованию заказчика двигатели могут быть изготовлены на напряжение от 220 до 440 В и частоту тока 50 и 60 Гц.
Структура условного обозначения
АИН(АН)ХХ6/24НЛБХ4:
А - асинхронный;
И - обозначение унифицированной серии;
Н - защищенный;
Х - габарит (180; 200);
Х - установочный размер по длине станины (М, S);
6/24 - число полюсов;
Н - малошумный;
Л - лифтовый;
Б - со встроенной температурной защитой;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения
по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря до 2 400 м.
Температура окружающей среды от 1 до 40°С для исполнения УХЛ4, от 1 до 55°C для исполнения О4.
Относительная влажность воздуха 65% при температуре 20°С для исполнения УХЛ4, 80% при температуре 27°С для исполнения О4.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Группа механического исполнения М3 по ГОСТ 17516.1-90, но при этом вместо многократных ударов допускаются одиночные удары с ускорением 3g и продолжительностью импульса 2-20 мс.
Величина вибрации двигателей соответствует классу 1,8 по ГОСТ 16921-83.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75.
Технические характеристики
Основные технические данные двигателей напряжением 380 В частотой тока 50 Гц приведены в таблице.
| Типоисполнение | Мощность, кВт | Частота вращения, мин-1 | КПД, % | Соs j | Масса, кг |
| Синхронная частота вращения 1000/250 мин-1 | |||||
| АН200S6/24НЛБ | 5,6 | 920 | 83 | 0,76 | 215 |
| 1,4 | 210 | 29 | 0,39 | ||
| АИН180М6/24НЛБ | 4,5 | 910 | 81 | 0,75 | 182 |
| 1,12 | 205 | 19 | 0,45 | ||
| АИН180S6/24НЛБ | 3,55 | 920 | 83 | 0,70 | 160 |
| 0,88 | 205 | 16 | 0,45 | ||
Режим работы повторно-кратковременный (S5) по ГОСТ 183-74.
Степень защиты IР10 по ГОСТ 17494-87.
Способ охлаждения 1С01 по ГОСТ 20459-87.
Изоляция класса нагревостойкости F по ГОСТ 8865-87.
Гарантийный срок - 2 года со дня ввода двигателей в эксплуатацию.
Конструктивное исполнение двигателей (рисунок) по способу монтажа: АИН180S6-IМ1001, IМ1002; АН200S6, АИН180М6-IМ3001, IМ3002.
| Типоисполнение | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | ||||||||||||||
| l30 | h31 | d30 | d24 | h37 | l1 | l10 | l31 | d1 | d10 | b10 | d20 | d22 | d25 | h | n отв. | ||
| АН200S | 6/24 | 629 | – | – | 450 | 290 | 110 | – | – | 55 | – | – | 400 | 19 | 350 | 200 | 8 |
| 350 | 300 | 250 | |||||||||||||||
| АИН180М | 620 | 360 | 265 | 82 | 180 | 4 | |||||||||||
| АИН180S | 545 | 445 | 360 | – | – | 203 | 121 | 15 | 279 | – | – | – | – | ||||

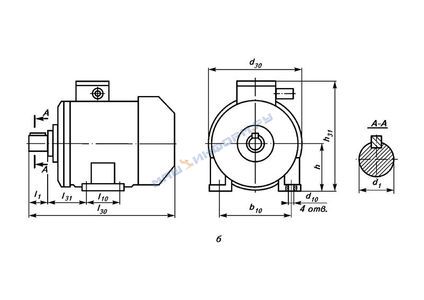

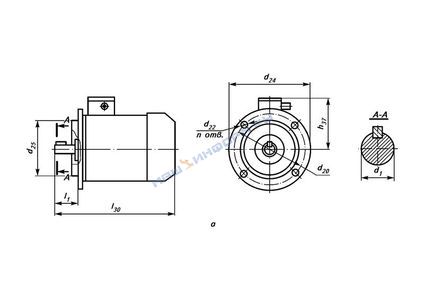

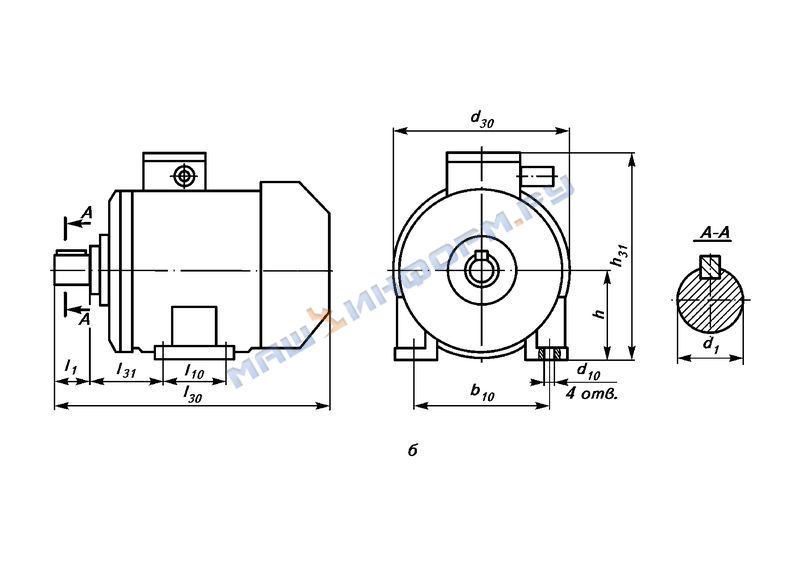

Общие виды, габаритные, установочные и присоединительные размеры двигателей серии АН200S, АИН180М, АИН180S исполнений IM3001(а) и IM1001(б)
Двигатели имеют встроенные датчики температурной защиты.
Предельные отклонения установочных и присоединительных размеров по ГОСТ 8592-79 для нормальной точности.
Допустимое отклонение массы 5%.
В комплект поставки входят: двигатель, паспорт, техническое описание и инструкция по эксплуатации.
