Двигатели асинхронные серии АИВ112Э
Общие сведения
Двигатели асинхронные серии АИВ112Э, встраиваемые внутрь барабанов электрических талей, односкоростные изготовлены на базе единой унифицированной серии АИ с повышенным скольжением, предназначены для внутригосударственных и экспортных поставок и рассчитаны на работу от сети трехфазного переменного тока напряжением 220 и 380 В частотой 50 и 60 Гц.
Структура условного обозначения
АИВС112А4ЭХ2:
А - асинхронный;
И - условное обозначение единой унифицированной серии;
В - встраиваемые;
С - с повышенным скольжением;
112 - габарит, мм;
А - длина сердечника статора;
4 - число полюсов;
Э - для электрических талей;
Х2 - климатическое исполнение (У, Т) и категория размещения по
ГОСТ 15150-69.
Условия эксплуатации
Температура окружающей среды от минус 40 до 40°С и относительной влажности воздуха 80% при температуре 20°С для исполнения У2; от минус 10 до 45°С и относительной влажности воздуха 90% при температуре 27°С для исполнения Т2.
На высоте свыше 1000 до 4300 м (атмосферное давление не менее 400 мм рт.ст.) верхнее, среднее и эффективное значения температур окружающего воздуха должны быть снижены на 0,6°С на каждые 100 м свыше 1000 м по ГОСТ 15150-69.
Группа механического исполнения М3 и степень жесткости I по ГОСТ 17516.1-90 (проверяется в составе электрической тали).
Степень защиты IР44 по ГОСТ 14254-96.
Требования техники безопасности соответствуют ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75, а также требованиям действующих "Правил электроустановки", "Правил технической эксплуатации установок", утвержденных Госэнергонадзором. Двигатели соответствуют ТУ 16-88 ИАФК.525611.021 ТУ.
Нормативно-технический документ
ТУ 16-88 ИАФК.525611.021 ТУ
Технические характеристики
Номинальная мощность, кВт - 3 Синхронная частота вращения, мин-1 - 1500 КПД, % - 84 соs j - 0,85 Кратность пускового тока к номинальному - 6 Кратность максимального момента к номинальному - 2,8 Кратность минимального момента к номинальному - 2 Кратность пускового момента к номинальному - 2,3 Продолжительность включений ПВ, % - 25 Число включений в час - 120
Режим работы повторно-кратковременный. Допустимые отклонения параметров по ГОСТ 183-74.
Коэффициент инерции (F1) 1,2.
Конструкция и принцип действия
Двигатели (рисунок) состоят из сердечника с обмоткой, выполненной из медного изолированного провода, и необработанного сердечника ротора без вала. Форма исполнения двигателей по способу монтажа IМ5010 по ГОСТ 2479-79. Допустимое отклонение на массу 5%.

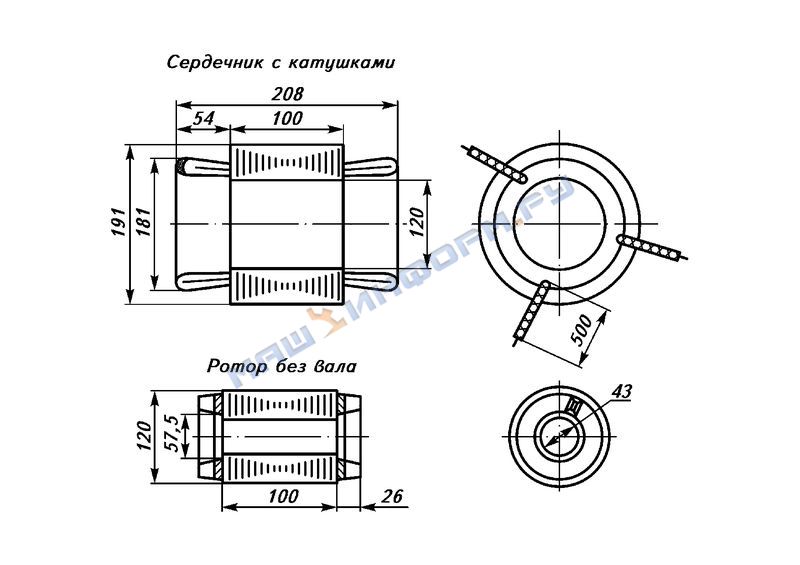

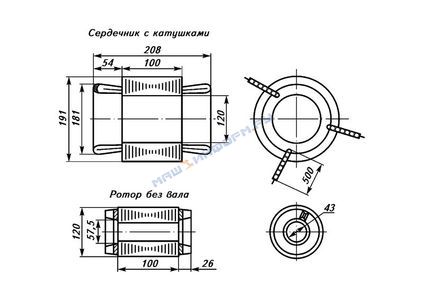

Общий вид, габаритные, установочные и присоединительные размеры двигателей. Масса статора 14 кг, ротора 7 кг
Односкоростные двигатели АИВС112А4Э изготовляются с тремя выводными концами на одно напряжение. Допускается изготовлять двигатели с шестью выводными концами на одно или два напряжения.
Способ охлаждения 1С0041 по ГОСТ 20459-87 (обеспечивается конструкцией двигателя).
В комплект поставки входят: сердечник с катушками, необработанный ротор без вала, фирменная табличка, балансиры (12 шт.), паспорт (по требованию заказчика), техническое описание (из расчета 1 экз. на 10 двигателей, если иное количество не оговорено в заказе).
