Двигатели асинхронные серии АИС80
Общие сведения
Двигатели асинхронные серии АИС80 предназначены для привода общепромышленных механизмов и машин, работают от сети переменного тока напряжением 220/380 В частотой 50 Гц, изготовляются для внутригосударственных поставок.
Структура условного обозначения
АИС80ХХУ2:
АИС - обозначение серии;
80 - габарит (высота оси вращения, мм);
Х - установочный размер по длине станины (А, В);
Х - число полюсов (2; 4; 6; 8);
У2 - климатическое исполнение и категория размещения по ГОСТ
15150-69
Условия эксплуатации
Номинальные значения климатических факторов для исполнения У2 по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Группа механического исполнения М8 по ГОСТ 17516.1-90.
Окружающая среда, не содержащая взрывоопасных смесей, токопроводящей пыли и паров веществ, разрушающих изоляцию и конструкцию двигателей.
Требования техники безопасности - по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75, ГОСТ 28330-89.
Двигатели соответствуют ТУ 311-5806724.106-95.
Нормативно-технический документ
ТУ 311.5806724.106-95
Технические характеристики
Основные технические данные двигателей на напряжение 380 В частотой 50 Гц приведены в таблице.
| Типоисполнение | Мощность, кВт | Номинальный ток, А | Синхронная частота вращения, мин-1 | КПД, % | соs j | Номинальное скольжение, % | Iпуск Iном | Mпуск Mном | Mмин Mном | Mмакс Mном | Момент инерции ротора, кг·м2 |
| АИС80А2У2 | 0,75 | 1,75 | 3000 | 78,5 | 0,83 | 6 | 6 | 2,1 | 1,6 | 2,2 | 0,00095 |
| АИС80А4У2 | 0,55 | 1,61 | 1500 | 71 | 0,73 | 9,3 | 5 | 2,3 | 1,8 | 2,4 | 0,00131 |
| АИС80А6У2 | 0,37 | 1,31 | 1000 | 65 | 0,66 | 8,5 | 4,5 | 2 | 1,6 | 2,2 | 0,0019 |
| АИС80А8У2 | 0,18 | 0,76 | 750 | 55 | 0,65 | 8 | 4 | 1,5 | 1,2 | 1,8 | 0,0021 |
| АИС80В2У2 | 1,1 | 2,55 | 3000 | 79 | 0,83 | 6,5 | 6 | 2,1 | 1,6 | 2,2 | 0,011 |
| АИС80В4У2 | 0,75 | 1,9 | 1500 | 75 | 0,8 | 10 | 5 | 2,5 | 2,6 | 0,00151 | |
| АИС80В6У2 | 0,55 | 1,74 | 1000 | 68,5 | 0,7 | 8,5 | 4,5 | 2 | 2,2 | 0,0022 | |
| АИС80В8У2 | 0,25 | 1,05 | 750 | 61 | 0,59 | 8 | 4 | 1,8 | 1,4 | 1,9 | 0,0036 |
Допустимые отклонения от номинальных значений основных параметров по ГОСТ 183-74.
Номинальный режим работы двигателей продолжительный (S1) по ГОСТ 183-74.
Степень защиты IР54 по ГОСТ 17494-87.
Способ охлаждения двигателей 1С0141 по ГОСТ 20459-87.
Класс нагревостойкости изоляции В по ГОСТ 8865-93.
Конструктивное исполнение двигателей (рисунок) по способу монтажа IМ1081, IМ2081, IМ3081 по ГОСТ 2479-79.

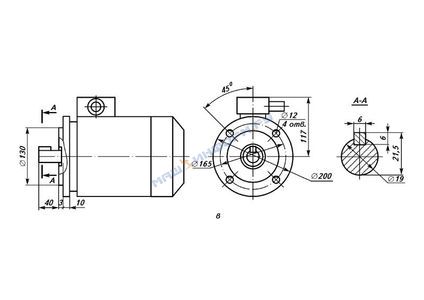

Общие виды, габаритные, установочные и присоединительные размеры двигателей серии АИС80 исполнений IM1081 (а), IM2081 (б), IM3081 (в)
| Типоисполнение | Исполнение по способу монтажа | Рисунок | Масса, кг |
| АИС80А2У2 | IM1081 IM2081 IМ3081 | а б в | 9,3 9,4 9,3 |
| АИС80А4У2 | IM1081 IM2081 IМ3081 | а б в | 8,76 8,82 8,76 |
| АИС80А6У2 | IM1081 IM2081 IМ3081 | а б в | 8,44 8,55 8,4 |
| АИС80А8У2 | IM1081 IM2081 IМ3081 | а б в | 8,3 8,41 8,3 |
| АИС80В2У2 | IM1081 IM2081 IМ3081 | а б в | 9,93 10,04 9,9 |
| АИС80В4У2 | IM1081 IM2081 IМ3081 | а б в | 9,66 9,72 9,7 |
| АИС80В6У2 | IM1081 IM2081 IМ3081 | а б в | 10,05 10,16 10 |
| АИС80В8У2 | IM1081 IM2081 IМ3081 | а б в | 9,35 9,46 9,4 |
Предельные отклонения установочных и присоединительных размеров для нормальной точности по ГОСТ 8592-79.
Допуск на массу 5%.
Двигатели изготовляются на номинальное напряжение питания 220/380 В частотой 50 Гц с шестью выводными концами со схемой соединения обмотки статора "треугольник" - "звезда".
По согласованию с заказчиком двигатели могут изготовляться на номинальное напряжение питания 380 В частотой 50 Гц с тремя выводными концами, со схемой соединения обмотки статора в "звезду".
В комплект поставки входят: двигатель со шпонкой на валу, паспорт, техническое описание и инструкция по эксплуатации.
