Двигатели асинхронные серии АИС 63-132 габаритов

Общие сведения

Асинхронные двигатели с короткозамкнутым ротором, поставляемые для экспорта, основного исполнения и модификаций (многоскоростные, тропические, с повышенной точностью по установочным размерам) и их сочетаний предназначены для привода различных механизмов, работают от сети переменного тока напряжением 220, 380 В частотой 50 и 60 Гц.

Структура условного обозначения

АИСХХХКХП ХХ:
АИС - наименование серии с привязкой мощностей к установочным
размерам в соответствии с нормами СЕNЕLЕС;
Х - высота оси вращения, мм (63, 71, 80, 90, 100, 112, 132);
Х - установочный размер по длине станины (S, L, М, N);
Х - обозначение длины сердечника магнитопровода (А, В);
К - комбинированное исполнение двигателей серии АИС;
Х - число полюсов (2, 4, 6, 8, 4/2, 6/4, 8/4);
П - исполнение с повышенной точностью по установочным размерам;
ХХ - климатическое исполнение (У, Т) и категория размещения
(2, 3) по ГОСТ 15150-69.
Виды климатического исполнения У3, У2, Т2.

Условия эксплуатации

Номинальные значения климатических факторов внешней среды по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Высота над уровнем моря не более 1000 м.
Запыленность воздуха не более 10 мг/м3.
Окружающая среда невзрывоопасная.
Группа механического исполнения М1 по ГОСТ 17516.1-90.
Класс вибрации двигателей АИС63, АИС71 для нормальной точности - 1,12, для повышенной - 0,71; двигателей АИС80, АИС90, АИС100, АИС112, АИС132, АИС100К для нормальной точности - 1,8, для повышенной - 1,12.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75.
Двигатели соответствуют ТУ РБ-05755950-453-93.

Нормативно-технический документ

ТУ РБ.05755950.453-93

Технические характеристики

Основные технические данные двигателей на напряжение 220 и 380 В частотой сети 50 Гц приведены в таблице.

Таблица

Типоисполнение Номинальная частота вращения,
мин-1		 Мощность, кВт КПД, % соs j Iпуск

Iном

 Mпуск

Mном

 Mmax

Mном

 Масса, кг

АИС63А2

 2730 0,18 68 0,78 5 2,2 2,2 3,6

АИС63В2

 0,25 69 0,79 3,9

АИС63А4

 1350 0,12 63 0,66 3,5

АИС63В4

 0,18 64 0,68 3,9

АИС71А2

 2730 0,37 72 0,86 5,2

АИС71В2

 0,55 75 0,85 6

АИС71А4

 1350 0,25 68 0,67 5,3

АИС71В4

 1320 0,37 68 0,7 5 2,2 2,2 6,1

АИС71А6

 860 0,18 56 0,62 4 4,3

АИС71В6

 0,25 59 5,8

АИС80А2

 2820 0,75 79 0,8 6 2,6 2,7 10,5

АИС80В2

 2800 1,1 79,5 2,2 2,4 11,3

АИС80А4

 1360 0,55 71 0,71 5 2,3 9,9

АИС80В4

 1350 0,75 75 0,78 2,5 2,6 11,2

АИС80А6

 920 0,37 66 0,63 4,5 2,1 2,3 10,2

АИС80В6

 0,55 69 0,68 1,9 2,2 11,7

АИС90S2

 2880 1,5 82 0,85 6,5 2,2 2,6 14,3

АИС90L2

 2860 2,2 83 0,87 6,4 2,1 16,9

АИС90S4

 1420 1,1 76,5 0,77 5 2,2 2,4 13,8

АИС90L4

 1410 1,5 78,5 0,8 5,3 15,7

АИС90S6

 920 0,75 71 0,71 4 2,1 2,2 13,5

АИС90L6

 1,1 75 0,74 4,5 2,2 2,3 17,2

АИС100L2К

 2820 3 83 0,84 7 2,4 2,5 21,5

АИС100LА4К

 1420 2,2 80,5 0,8 6 2,2 2,4 21

АИС100LВ4К

 1410 3 82 0,84 7 2,6 23

АИС100L6К

 930 1,5 77 0,73 5 2,3 21,5

АИС100LА8К

 680 0,75 69,5 0,69 4 1,9 2 17,6

АИС100LВ8К

 650 1,1 70 0,73 1,7 1,8 19

АИС112М2

 2850 4 87 0,88 7,5 2 2,4 26,6

АИС112L2

 5,5 88 2,1 31

АИС112М4

 1410 4 85 0,84 7 29

АИС112N4

 5,5 82 0,73 6 2,6 2,8 32

АИС112М6

 940 2,2 81,5 0,74 1,9 2,2 27,7

АИС112М8

 700 1,5 76 0,75 3,7 1,6 2 27,2

АИС132SА2

 2900 5,5 86 0,88 7,5 2 2,2 35,4

АИС132SВ2

 7,5 87,5 39,8

АИС132S4

 1430 5,5 85,5 0,86 7 2,5 38,1

АИС132М4

 7,5 85,5 0,86 7 2,5 46,4

АИС132S6

 950 3 81 0,76 6 2,2 32,8

АИС132МА6

 4 82 0,81 38,3

АИС132МВ6

 5,5 42

АИС132S8

 700 2,2 76,5 0,71 5 1,8 31,8

АИС132М8

 3 79 0,74 2 39,6

Допускается отклонение от номинальных значений параметров по ГОСТ 183-74.
Номинальные значения основных параметров двигателей с частотой сети 50 Гц на напряжения, отличные от 220 и 380 В, соответствуют значениям, приведенным в таблице, за исключением:
номинальное значение КПД может быть снижено на 1%;
кратность пускового момента может быть снижена на 0,1.
Номинальные значения основных параметров двигателей с частотой сети 60 Гц соответствуют параметрам двигателей с частотой сети 50 Гц, за исключением:
синхронная частота вращения двигателей частоты 60 Гц равна 120% синхронной частоты вращения двигателей частоты 50 Гц;
номинальные значения КПД и соs j не отличаются от указанных коэффициентов двигателей частоты 50 Гц более, чем на 1% для КПД и 0,01 для соs j в сторону понижения;
кратность номинального начального пускового тока к номинальному значению тока не отличается от соответствующего значения двигателей на частоту 50 Гц более, чем на 20% в сторону понижения.
Номинальный режим работы двигателей продолжительный (S1) по ГОСТ 183-74, для двигателей АИС112N4 режим работы S1, S6 - 60%.
Метод охлаждения двигателей 1С0141 по ГОСТ 20459-87.
Класс нагревостойкости изоляции F по ГОСТ 8865-93.
Превышение температуры обмотки статора не должно быть более 80°С, для двигателей степени защиты IР55, многоскоростных - 90°С, для двигателей АИС112N4 в режиме S1 - 100°С.
Степень защиты двигателей IР54, IР55 по ГОСТ 17494-87.
Номинальные значения основных параметров двигателей степени защиты IР55 с частотой 50 Гц соответствуют основным параметрам двигателей степени защиты IР54 с частотой 50 Гц, за исключением:
номинальные значения КПД, скольжения, соs j отличаются от указанных значений двигателей степени защиты IР54 частоты 50 Гц на 2% для КПД и 0,02 для соs j в сторону понижения, скольжение на 0,2% в сторону увеличения;
кратность пускового момента может быть снижена на 0,1.
Гарантийный срок - 2 года со дня ввода двигателей в эксплуатацию.

Конструктивное исполнение двигателей по способу монтажа IМ1081, IМ1082, IМ2081, IМ2082 - для АИС63, АИС71, АИС80; IМ3081, IМ3082, IМ2181, IМ2182 - для АИС90, АИС100, АИС112; IМ3681, IМ3682 - для АИС132, АИС100К.
Двигатели изготовляются в следующих сочетаниях климатических и конструктивных модификаций:
повышенной точности по установочным и присоединительным размерам - ПУ3, ПТ2.
Размеры свободного конца вала соответствуют DIN 748. По требованию заказчика на свободном конце вала выполняется резьбовое отверстие по DIN 332.
Двигатели изготовляются со станиной и щитами из алюминиевого сплава.
Допускается изготовление щитов из чугуна.
Двигатель состоит из статора, ротора, переднего и заднего подшипниковых щитов, вентилятора, кожуха, выводного устройства. В коробке выводов крепятся блок зажимов для крепления выводных проводников и штуцер для уплотнения ввода кабеля. Коробка выводов закрыта защитной крышкой.
Обмотка статора всыпная, состоит из медного эмалированного провода.
Ротор представляет собой сердечник, насаженный на вал. Короткозамкнутая обмотка ротора выполнена из алюминия или его сплавов.
Вентилятор изготовлен из алюминия или пластмассы, насажен на вал двигателя и защищен стальным или пластмассовым кожухом.
Габаритные, установочные и присоединительные размеры двигателей серии АИС приведены на рисунке и соответствуют нормам DIN 42673, DIN 42677.

Таблица к рисунку

Типоисполнение Размеры, мм
l1 l10 l17 l20 l21 l30 l31 l33 l39 b1 b10 b16 b30 h h1 h5 h10 h31 d1 d20 d22 d24 d25

АИС63

 23 80 7 3 2,5 3 10 218 40 234 0 4 100 10 116 63 4 12,5 8 155 11 115 75 100 10 М5 М6 140 90 114 95 60 80

АИС71

 30 90 3,5 237 45 263 5 112 131 71 5 16 169 14 130 85 115 М6 М8 160 102 130 110 70 95

АИС80

 40 100 10 3 3,5 272,5 50 316,5 6 125 14 163 80 6 21,5 9 193,5 19 165 100 130 12 200 120 160 130 80 110

АИС90S/
АИС90L

 50 100

125

 296,5

320,5

 56 350

374

 8 140 177 90 7 27 10 212 24 115 М8 140 95

АИС100К

 60 140 12 4 3,5 14 360 63 424 160 16 226 100 31 12 246,5 28 215 130 165 15 М10 250 160 200 180 110 130

АИС112М

 391 70 455 190 112 258,5

АИС132S/
АИС132М

 80 (60) 140

178

 4 15 433

470

 89 496

534

 10 (8) 216 250 132 8 (7) 41 (31) 16 297 38 (28) 265 165 215 М10 М12 300 211 250 230 130 180

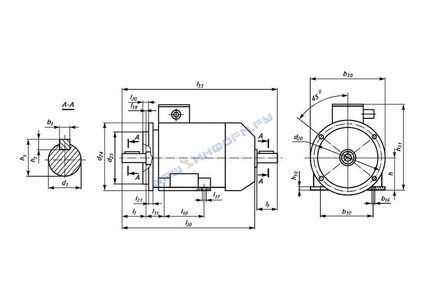

Общий вид, габаритные, установочные и присоединительные размеры двигателей серии АИС
Предельные отклонения на установочные и присоединительные размеры по ГОСТ 8592-79.

В комплект поставки входят: двигатель со шпонкой, паспорт, техническое описание и инструкция по эксплуатации.
По требованию заказчика поставляются детали и сборочные единицы в соответствии с заказом.
Поставка запасных частей, комплектов деталей и сборочных единиц осуществляется по отдельным заказам-нарядам.
