Двигатели асинхронные серии АИР, АИС

Общие сведения

Электродвигатели серий АИР, АИС предназначены для привода различных механизмов и рассчитаны для работы от сети переменного тока частотой 50 и 60 Гц.

Структура условного обозначения

АИХХХХХХ ХХ:
АИ - обозначение серии;
Х - привязка мощности к установочным размерам (Р - в
соответствии с нормами Интерэлектро РС-3031 для двигателей
внутригосударственных поставок; С - в соответствии с
нормами СЕNЕLЕС-DОКUМЕNТ 28/64 для двигателей экспортных
поставок);
Х - габарит (высота оси вращения, мм): 63; 71; 100; 112;
Х - установочный размер по длине корпуса (S, L);
Х - длина сердечника статора (А, В);
Х - число полюсов (2; 4; 6; 8);
Х - исполнение двигателя: ПР - с чугунной станиной и
чугунными подшипниковыми щитами;
Ж - удлиненный конец вала;
М - для буровых станков;
С - для сельского хозяйства;
ЭБ - наличие встроенных датчиков и электронного блока
температурной защиты;
Б - наличие встроенной температурной защиты;
ХХ - климатическое исполнение (У, Т, ОМ, О) и категория
размещения (2; 3; 5) по ГОСТ 15150-69.

Условия эксплуатации

Высота над уровнем моря не более 1000 м.
Температура окружающей среды от минус 40 до 45°С.
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Требования техники безопасности по способу защиты от поражени электрическим током соответствуют классу 1 по ГОСТ 12.2.007.0-75.
Двигатели АИР71, АИР100 соответствуют ТУ 16-97 БВНЕ.525222.001 ТУ, двигатели АИР63, АИС71 - ТУ 16-94 ИЖКБ.525222083 ТУ, двигатели АИС80, АИС100, АИС112 - ТУ 16-525.609-85.

Нормативно-технический документ

ТУ 16-97 БВНЕ.525222.001 ТУ,ТУ 16-94 ИЖКБ.525222083 ТУ, ТУ 16.525.609-85

Технические характеристики

Основные технические данные двигателей серии АИР приведены в табл. 1, серии АИС - в табл. 2.

Таблица 1

Типоисполнение Мощность, кВт КПД, % соs j Скольжение, % Mпуск

Mном

 Mmax

Mном

 Mmin

Mном

 Iпуск

Iном

 Значение вибрации, мм/с Среднее значение уровня звука, дБА Масса*, кг
Синхронная частота вращения 3000 мин-1

АИР63А2

 0,37 72,0 0,86 8,0 2,2 2,2 1,8 5,0 1,12 59,0 4,90

АИР63В2

 0,55 75,0 0,85 5,65

АИР71А2

 0,75 79,0 0,80 6,0 2,6 2,7 1,6 6,0 60,0 9,8

АИР71В2

 1,10 79,5 6,5 2,2 2,4 10,5

АИР100S2

 4,00 87,0 0,88 5,0 2,0 7,5 1,80 68,0 29,6

АИР100S2ЭБ

 2,2 29,9

АИР100S2Ж ОМ2

 36,4

АИР100L2

 5,50 88,0 2,1 2,4 35,0

АИР100L2ЭБ

 0,89 2,0 2,2 35,3

АИР100L2Ж ОМ2

 41,8
Синхронная частота вращения 1500 мин-1

АИР63А4

 0,25 68,0 0,67 8,7 2,3 2,2 1,8 5,0 1,12 56,0 5,00

АИР63В4

 0,37 0,70 5,70

АИР71А4

 0,55 75,0 0,71 9,5 2,4 9,5

АИР71В4

 0,75 0,78 10,0 2,5 2,6 2,4 10,6

АИР100S4

 3,00 82,0 0,82 6,0 2,0 2,2 1,6 7,0 1,80 62,0 26,6

АИР100S4ЭБ

 0,83 26,9

АИР100S4Ж ОМ2

 0,82 33,4

АИР100S4ПР

 34,3

АИР100L4

 4,00 85,0 0,84 7,0 2,1 2,4 32,5

АИР100L4ЭБ

 6,0 2,0 2,2 32,8

АИР100L4Ж ОМ2

 2,1 2,4 6,0 38,9

АИР100L4ПР

 39,1

АИР100L4МБ О5

 82,0 0,82 4,5 2,5 3,0 – 6,5 36,0
Синхронная частота вращения 1000 мин-1

АИР63А6

 0,18 56,0 0,62 11,5 2,0 2,2 1,6 3,7 1,12 53,0 4,55

АИР63В6

 0,25 59,0 5,40

АИР71А6

 0,37 66,0 0,63 8,5 2,1 2,3 4,5 55,0 9,3

АИР71В6

 0,55 69,0 0,68 1,9 2,2 10,9

АИР100L6

 2,20 81,5 0,74 5,5 6,0 1,80 58,0 30,5

АИР100L6ЭБ

 81,0 2,0 30,9

АИР100L6ПР

 81,5 1,9 38,1
Синхронная частота вращения 750 мин-1

АИР100L8

 1,50 76,0 0,75 6,0 1,6 2,0 1,5 3,7 1,80 59,0 28,2

АИР100L8ЭБ

 0,70 30,4

*Масса указана для двигателей исполнения IM3021, IM3081.

П р и м е ч а н и е. Все значения таблицы приведены для работы в умеренном (У3) климате от сети 50 Гц, 380 В.

Таблица 2

Типоисполнение Мощность, кВт КПД, % соs j Скольжение, % Mпуск

Mном

 Mmax

Mном

 Mmin

Mном

 Iпуск

Iном

 Значение вибрации, мм/с Среднее значение уровня звука, дБА Масса, кг*
Синхронная частота вращения 3000 мин-1

АИС71А2

 0,37 72,0 0,86 8,0 2,2 2,2 1,8 5,0 1,12 56,0 4,92

АИС71В2

 0,55 75,0 0,85 5,67

АИС100L2

 3,00 84,5 0,88 5,0 2,0 1,6 7,0 1,80 65,0 26,10

АИС112М2

 4,00 87,0 7,5 29,80
Синхронная частота вращения 1500 мин-1

АИС71А4

 0,25 68,0 0,67 8,7 2,3 2,2 1,8 5,0 1,12 51,0 5,02

АИС71В4

 0,37 0,70 5,72

АИС100LА4

 2,20 81,0 0,81 7,0 2,2 2,4 1,6 6,5 1,80 55,0 24,60

АИС100LВ4

 3,00 82,0 0,84 6,0 2,6 7,0 59,0 26,60

АИС112М4

 4,00 85,0 2,1 2,4 6,0 34,40
Синхронная частота вращения 1000 мин-1

АИС71А6

 0,18 56,0 0,62 11,5 2,0 2,2 1,6 3,7 1,12 48,0 4,57

АИС71В6

 0,25 59,0 0,62 5,42

АИС100L6

 1,50 76,0 0,72 7,5 6,0 1,80 52,0 25,80

АИС112М6

 2,20 81,0 0,74 5,5 1,9 2,1 30,90
Синхронная частота вращения 750 мин-1

АИС100LА8

 0,75 75,0 0,73 6,0 1,4 2,0 1,3 4,0 1,80 54,0 23,4

АИС100LВ8

 1,10 77,0 0,72 7,0 1,4 3,5 25,2

АИС112М8

 1,50 76,0 0,76 6,0 1,6 1,5 3,7 56,0 30,4

* Масса указана для электродвигателей исполнения IM3081.

Примечание. Все значения таблицы приведены для работы от сети 50 Гц, 380 В.


Режим работы продолжительный (S1) по ГОСТ 183-74.
Степень защиты электродвигателя IР44, IР54 по ГОСТ 17494-87.
Технический ресурс двигателя 40 000 ч.
Срок службы - не менее 15 лет.

Конструктивное исполнение двигателей по способу монтажа:
IМ1081 - на лапах с одним цилиндрическим концом вала;
IМ2081 - горизонтально-фланцевый с одним цилиндрическим концом вала;
IМ3081 - фланцевый с одним цилиндрическим концом вала;
IМ1082 - на лапах с двумя цилиндрическими концами вала;
IМ2082 - горизонтально-фланцевый с двумя цилиндрическими концами вала;
IМ3082 - фланцевый с двумя цилиндрическими концами вала.
Двигатель работает по принципу электромагнитного взаимодействия между статором и ротором.
Двигатель состоит из следующих основных сборочных единиц: статора, ротора, переднего и заднего подшипниковых узлов, вентилятора, кожуха вентилятора и коробки выводов.
Статор состоит из станины, изготовленной из чугуна, в которую запрессован сердечник статора с обмоткой.
Обмотка статора - всыпная, состоит из медного эмалированного провода. Изоляционные материалы, применяемые в двигателе, имеют класс нагревостойкости В по ГОСТ 8865-93.
Ротор представляет собой сердечник, насаженный на вал. Короткозамкнутая обмотка ротора выполнена из алюминия и его сплавов.
Передний подшипниковый узел состоит из подшипникового щита, подшипника и двух кольцевых волнистых пружин. Задний подшипниковый узел состоит из подшипникового щита и подшипника. Подшипниковые щиты выполнены литыми из чугуна.
Вентилятор выполнен из полипропилена. Кожух вентилятора выполнен из листовой стали.
Коробка выводов располагается сверху двигателя. Она состоит из корпуса, крышки, основания, штуцера для уплотнения ввода кабеля и клеммной колодки. Корпус коробки выводов можно поворачивать на 180°.

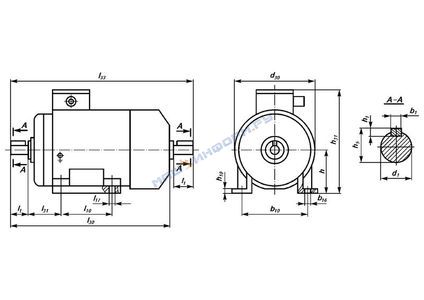

Габаритные, установочные и присоединительные размеры двигателей исполнений IМ1081 и IМ1082 приведены на рис. 1 и в табл. 3;
IМ2081, IМ2082, IМ3081, IМ3082 - на рис. 2 и в табл. 4;
IМ2181, IМ2182, IМ3681, IМ3682 - на рис. 3 и в табл. 5.


Габаритные, установочные и присоединительные размеры двигателей исполнений IM1081, IM1082

Таблица 3

Типоисполнение Размеры, мм
l1 l10 l17 l30 l31 l33 b1 b10 b16 h h1 h5 h10 h31 d1 d30

АИР63

 30 80 7 227 40 261 5 100 7 63 5 16 7 154 14 135

АИР71

 40 90 272,5 45 316,5 6 112 10 71 6 21,5 8 188 19 163

АИР100S

 60 112 12 360 63 424 8 160 16 100 7 31 12 246,5 28 226

АИР100S ОМ2

АИР100SЭБ

 275

АИР100L

 140 391 455 246,5

АИР100L OM2

АИР100ЭБ

 275

АИР100SПР

 112 355 417 12 11 265 223,5

АИР100LПР

 140 385 447

АИС71

 30 90 7 234 45 268 5 112 7 71 5 16 7 162 14 135

АИС100

 60 140 12 360 63 424 8 160 16 100 7 31 12 246,5 28 226

АИС112

 391 70 455 190 112 258,5


Габаритные, установочные и присоединительные размеры двигателей исполнений IM2081, IM2082, IM3081, IM3082

Таблица 4

Типоисполнение Размеры, мм
l1 l10 l17 l20 l21 l30 l31 l33 b1 b10 b16 h h1 h5 h10 h31 h37 d1 d20 d22 d24 d25

АИР63

 30 80 7 3,5 10 227*

234

 40 261*

268

 5 100 7 63 5 16 7 154 91 14 130 10 160 110

АИР71

 40 90 7 3,5 10 272,5 45 316,5 6 112 10 71 6 21,5 8 188 117 19 165 12 200 130

АИР100S

 60 112 12 4,0 14 360 63 424 8 160 16 100 7 31,0 12 246,5 146,5 28 215 15 250 180

АИР100S ОМ2

АИР100SЭБ

 275 175

АИР100L

 140 391 455 246,5 146,5

АИР100L ОМ2

АИР100LЭБ

 275 175

АИР100SПР

 112 355 417 12 11 265 165

АИР100LПР

 140 385 447

АИР100L4МБ О5**

 – – 400 – – – – – – – 140

АИС71

 30 90 7 3,5 10 234 45 268 5 112 7 71 5 16 7 162 91 14 130 10 160 110

АИС100

 60 140 12 4,0 14 360 63 424 8 160 16 100 7 31 12 246,5 146,5 28 215 15 250 180

АИС112

 391 70 455 190 112 258,5

*В числителе – для двигателей исполнений IM2081, IM2082, в знаменателе – IM3081,IM3082.
** Двигатели изготовляются только исполнения IM3081: l39=0 мм.


Габаритные, установочные и присоединительные размеры двигателей исполнений IM2181, IM2182, IM3681, IM3682

Таблица 5

Типоисполнение Размеры, мм
l1 l10 l17 l20 l21 l30 l31 l33 b1 b10 b16 h h1 h5 h10 h31 h37 d1 d20 d22 d24 d25 d30

АИР63

 30 80 7 2,5

3,0

 10 227*

234

 40 261*

268

 5 100 7 63 5 16 7 154 81 14 75 М5 95 60 135
100 М6 80

АИР71

 40 90 7 2,5 10 272,5 45 316,5 6 112 10 71 6 21,5 8 188 117 19 85 М6 105 70 163

АИР100S

 60 112 12 3,5 14 360 63 424 8 160 16 100 7 31,0 12 246,5 146,5 28 130 М8 160 110 226

АИР100SЭБ

 140 275 175

АИР100L

 381 455 246,5 146,5

АИР100LЭБ

 275 175

АИС71

 30 90 7 2,5 10 234 45 288 5 112 7 71 5 16 7 162 91 14 85 М6 105 70 135
3,0 115 М8 95

АИС100

 60 140 12 3,5 14 360 63 424 8 180 16 100 7 31 12 246,5 146,5 28 130 М8 160 110 226
165 М10 200 130

АИС112

 391 70 455 190 112 258,5 130 М8 160 110
165 М10 200 130

* Размер в числителе указан для двигателей исполнений IM2181, IM2182; в знаменателе – IM3681, IM3682; l39=0 мм.

Q

В комплект поставки входят: двигатель, паспорт, инструкция по эксплуатации.
