Двигатели асинхронные серии 5АМ315, АИР355 с привязкой мощности к установочным размерам по РС3031-71

Общие сведения

Двигатели асинхронные трехфазные с короткозамкнутым ротором серии 5АМ315, АИР355 используются в различных отраслях промышленности и в сельском хозяйстве для привода станков, насосов, компрессоров, вентиляторов, мельниц, кормоизмельчителей, транспортных механизмов и т. д., работают от сети переменного тока напряжением 220, 380, 660 В частотой 50 Гц.

Структура условного обозначения

5АМ (АИР) ХХХ У3:
5 - номер серии;
А - асинхронный;
М - модернизированный;
И - унифицированная серия;
Р - привязка мощности к установочным размерам;
Х - высота оси вращения, мм (315; 355);
Х - установочный размер по длине станины (М, S);
Х - число полюсов (2; 4; 6; 8; 10; 12);
У3 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Двигатели могут изготовляться других климатических исполнений.

Условия эксплуатации

Высота над уровнем моря до 1000 м.
На высоте более 1000 м их мощность снижается в соответствии с табл. 1.

Таблица 1

Высота над уровнем моря, м

 1 000 1 500 2 000 2 500 3 000 3 500 4 000 4 300

Отдаваемая мощность, %

 100 98 95 92 88 84 80 74

Температура окружающей среды от минус 45 до 40°С.
Двигатели могут продолжительно работать при температуре окружающей среды, превышающей максимальную рабочую.
В этом случае во избежание недопустимого превышения температуры обмоток мощность двигателя снижается в соответствии с табл. 2.

Таблица 2

Температура окружающей среды, ° С 40 45 50 55 60

Отдаваемая мощность, %

 100 96 92 87 82

Относительная влажность воздуха 98% при температуре 25°С.
Группа механического исполнения М8 по ГОСТ 17516.1-90, т.е. могут устанавливаться на фундаментах и других опорах при внешних источниках, создающих вибрацию с ускорением до 10g частотой питающей сети 55 Гц.
Среда с содержанием пыли более 10 мг/м3.
В закрытых помещениях без искусственного регулирования климатических условий.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75.

Основные технические данные двигателей напряжением 380 В частотой 50 Гц приведены в табл. 3. По требованию заказчика двигатели изготовляются на другие стандартные напряжения до 660 В частотой тока 60 Гц.

Таблица 3

Типоисполнение Мощность, кВт Частота вращения, мин-1 КПД, % Cоs j Масса основного исполнения, кг
Синхронная частота вращения 3000 мин-1
5АМ315М2 200 2960 95,6 0,93 1110
5АМ315S2 160 95 0,92 970
Синхронная частота вращения 1500 мин-1
АИР355М4 315 1470 94,7 0,93 1460
АИР355S4 250 94,5 0,92 1260
5АМ315М4 200 1480 96 0,89 1150
5АМ315S4 160 1110
Синхронная частота вращения 1000 мин-1
АИР355М6 200 980 94,5 0,9 1280
АИР355S6 160 94 1130
5АМ315М6 132 985 95 0,88 1010
5АМ315S6 110 960
Синхронная частота вращения 750 мин-1
АИР355М8 160 735 93,5 0,85 1270
АИР355S8 132 1170
5АМ315М8 110 740 94,5 0,84 1025
5АМ315S8 90 965
Синхронная частота вращения 600 мин-1
АИР355М10 110 590 93 0,83 1190
АИР355S10 90 92,5 1080
5АМ315М10 75 93,5 975
5АМ315S10 55 925
Синхронная частота вращения 500 мин-1
АИР355М12 90 490 92 0,76 1190
АИР355S12 75 91,5 1080
5АМ315М12 55 93,5 975
5АМ315S12 45 925

Двигатели серии 5АМ полностью взаимозаменяемы с соответствующими типами двигателей серий 4А, АИР.
Режим работы продолжительный (S1) по ГОСТ 183-74.
Степень защиты IР54, IР55 по ГОСТ 17494-87 (закрытое исполнение).
Система охлаждения 1С0141 по ГОСТ 20459-87 (обдуваемое исполнение центробежным вентилятором, расположенным на валу двигателя).
Гарантийный срок - 2 года со дня ввода двигателей в эксплуатацию.

Конструктивное исполнение двигателей (рисунок) по способу монтажа IМ1001, IМ2001, IМ3001 по ГОСТ 2479-79.

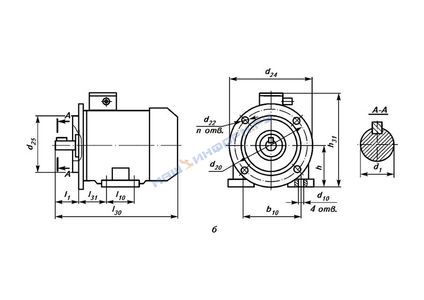

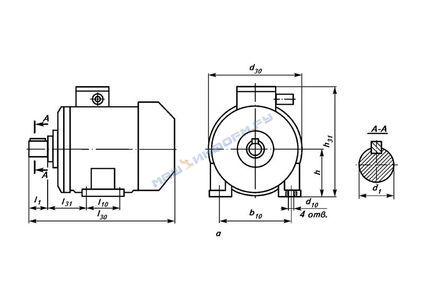

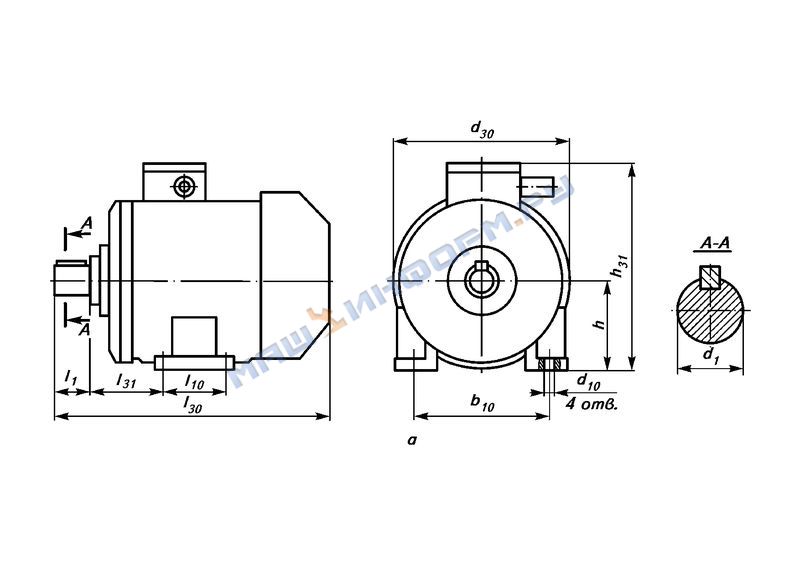

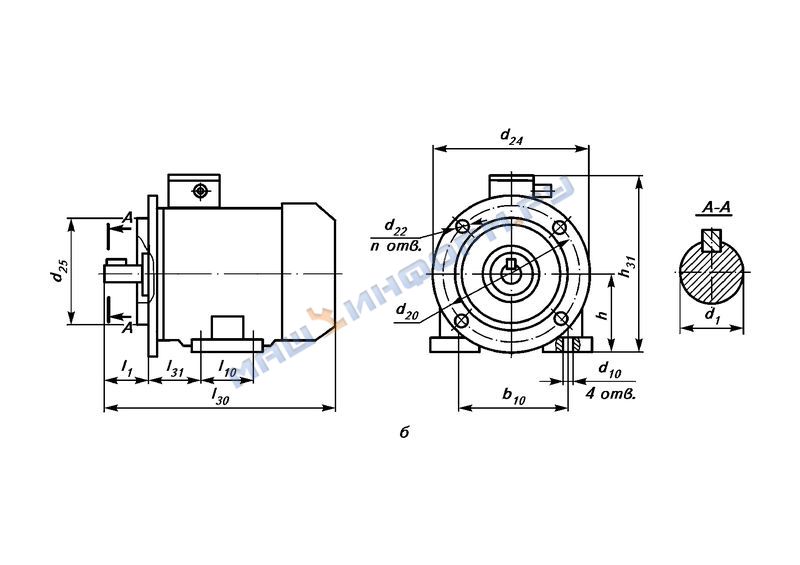

Общие виды, габаритные, установочные и присоединительные размеры двигателей серии 5АМ315 и АИР355 исполнений IM1001 (a); IM2001 (б);

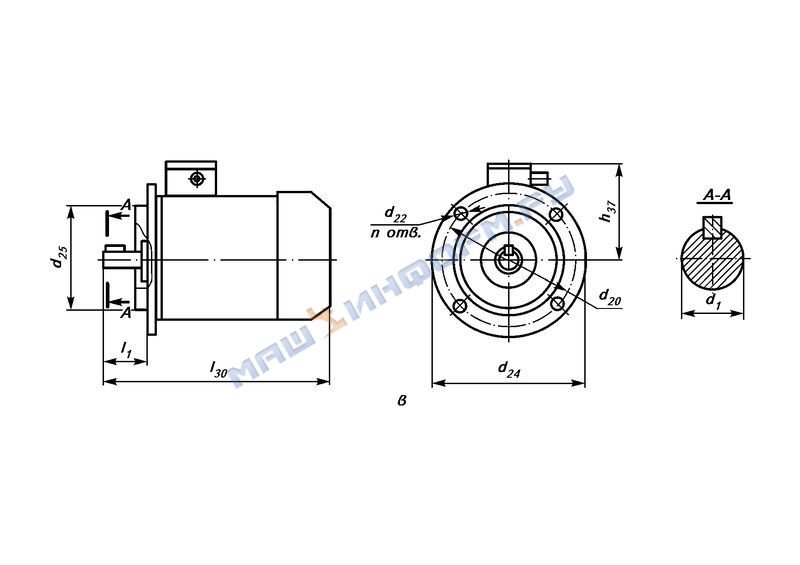

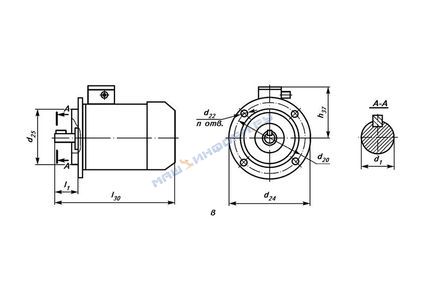

IM3001 (в)

Таблица к рисунку

Типо-исполнение Число полюсов Габаритные размеры, мм Установочные и присоединительные размеры, мм Число отверстий, n
d24 d30 h31 h37 l30 b10 d1 d10 d20 d22 d25 h l1 l10 l31

5АМ315М

 2 660 680 765 450 1 290 508 75 28 600 24 550 315 140 457 216 8
4 90 170
6; 8; 10; 12

5АМ315S

 2 1 160 75 140 406
4 1 290 90 170
6; 8; 10; 12 1 190

АИР355М

 4; 6; 8; 10; 12 800 710 825 470 1 535 610 100 740 680 355 210 560 254

АИР355S

 1 505 500
g

В комплект поставки входят: двигатель, паспорт и инструкция по эксплуатации (только для экспорта).
