Двигатели асинхронные серии 4АМХД100
Общие сведения
Асинхронные двигатели серии 4АМХД100 предназначены для привода деревообрабатывающих станков.
Структура условного обозначения
4АМХД100ХХ2П Х3:
4 - порядковый номер серии;
А - асинхронный;
М - модернизированный;
Х - любое сочетание чугуна и алюминия щитов и станины
двигателя;
Д - для деревообрабатывающих станков;
100 - габарит (высота оси вращения, мм);
Х - установочный размер по длине станины (S, М);
Х - обозначение длины сердечника (А, В);
2 - число полюсов;
П - повышенная точность по присоединительным размерам;
Х3 - климатическое исполнение (У, Т) и категория размещения по
ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м, при эксплуатации на высотах более 1000 м мощность на валу должна быть снижена с учетом коэффициента нагрузки, приведенного в табл. 1.
| Высота, м | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4300 |
| Коэффициент нагрузки | 1 | 0,98 | 0,95 | 0,92 | 0,88 | 0,84 | 0,80 | 0,75 |
Температура окружающей среды от минус 45 до 40°С (У3), от минус 10 до50°С (Т3).
Относительная влажность воздуха до 80% при температуре 20°С (У3), 27°С (Т3).
Степень защиты двигателя IР54 по ГОСТ 17494-87.
Группа механического исполнения М8 по ГОСТ 17516.1-90.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75, ГОСТ 21130-75 с учетом требований "Правил устройства электроустановок".
Двигатель соответствует ТУ 16-525.703-86.
ТУ 16.525.703-86
Номинальные значения основных параметров двигателей при работе от сети переменного тока напряжением 380 В частотой 50 Гц приведены в табл. 2.
| Типоисполнение | Номинальная мощность, кВт | Синхронная частота вращения, мин-1 | КПД, % | соs j | Скольжение, % | Масса, кг | Класс вибрации | Средний уровень звука, дБА |
| 4АМХД100SА2П | 4 | 3000 | 83 | 0,89 | 4 | 40,8 | 1,12 | 77 |
| 4АМХД100SА2П | 5,5 | 6000 | 0,91 | 85 | ||||
| 4АМХД100SВ2П | 3000 | 84 | 45 | 77 | ||||
| 4АМХД100SВ2П | 7,5 | 6000 | 85 | 85 | ||||
| 4АМХД100М2П | 3000 | 86 | 0,84 | 66 | 77 |
Допустимые отклонения параметров по ГОСТ 183-74.
Номинальный режим работы двигателей продолжительный (S1) по ГОСТ 183-74.
Двигатели могут изготовляться для работы от сетей с напряжением 220, 220/380 и 380 В, частотой сети 60 или 100 Гц.
При отсутствии указаний заказчика двигатели изготовляются на напряжение 380 В при соединении фаз в "треугольник", частоту сети 50 Гц.
Класс нагревостойкости изоляции F по ГОСТ 8865-93.
Среднеквадратическое значение виброскорости при работе двигателя на холостом ходу - 1,8 мм/с.
Гарантийный срок - 2 года со дня ввода двигателя в эксплуатацию при гарантийной наработке 10 000 ч.
Двигатель выполнен закрытым с наружным обдувом.
Статор состоит из алюминиевой станины с горизонтальным оребрением с прилитым корпусом коробки выводов и сердечника, запрессованного в станину. Статор двигателя имеет трехфазную обмотку. Обмотка статора - всыпная, выполненная эмалированным проводом.
Ротор представляет собой сердечник из электротехнической стали, насаженный на вал. Короткозамкнутая обмотка ротора выполнена из алюминия. Ротор выполняется с цилиндрическим выступающим концом вала без шпоночного паза.
Подшипниковые щиты выполнены из чугуна. В подшипниковых щитах установлены закрытые подшипники, в которые заложена смазка на весь срок службы подшипника. Тип подшипников - 6-180609С9Ш1 (передний), 6-180606КС9Ш1 (задний). На переднем подшипниковом щите имеются резьбовые отверстия для крепления защитного ограждения инструмента.
Токоввод расположен сбоку станины и согласно заказу устанавливается справа или слева.

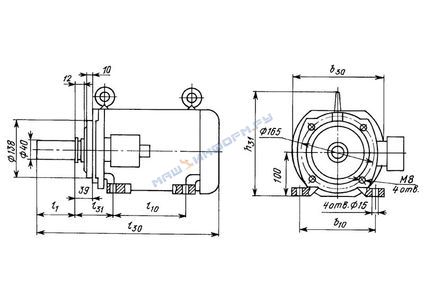

Конструктивное исполнение двигателя (рисунок) по способу монтажа - IМ1081 по ГОСТ 2479-79.
Габаритные, установочные и присоединительные размеры двигателей серии 4АМХД100
| Типоисполнение | Размеры, мм | ||||||
| b10 | b30 | l1 | l10 | l30 | l31 | h31 | |
| 4АМХД100S | 216 | 230 | 55 130 200 | 210 | 487 562 632 | 95,0 | 249 |
| 4АМХД100М | 200 | 242 | 200 | 420 | 706 | 55,5 | 236 |
Предельные отклонения на установочные и присоединительные размеры по ГОСТ 8592-79. Y
В комплект поставки входят: двигатель, паспорт на двигатель, техническое описание.
