Двигатели асинхронные серии 4АМА100
Общие сведения
Асинхронные двигатели серии 4АМА100 предназначены для применения в широком спектре устройств общепромышленного оборудования.
Структура условного обозначения
4АМА100ХХ У3:
4 - порядковый номер серии;
А - асинхронный;
М - модернизированный;
А - станина и щиты алюминиевые;
100 - габарит (высота оси вращения, мм);
Х - установочный размер по длине станины (S, L);
Х - число полюсов (2; 4; 6; 8);
У3 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
высота над уровнем моря до 1000 м; при эксплуатации на высотах более 1000 м мощность на валу должна быть снижена с учетом коэффициента нагрузки, приведенного в табл. 1;
| Высота, м | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4300 |
| Коэффициент нагрузки | 1 | 0,98 | 0,95 | 0,92 | 0,88 | 0,84 | 0,80 | 0,75 |
Температура окружающей среды от минус 45 до 40°С.
Относительная влажность воздуха до 80% при температуре 20°С.
Группа механического исполнения М8 по ГОСТ 17516.1-90.
Двигатели работают в помещениях с естественной вентиляцией.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75, ГОСТ 21130-75 с учетом требований "Правил устройства электроустановок".
Двигатели изготовляются по ТУ 16-510.776-81.
ТУ 16.510.776-81
Номинальные значения основных параметров двигателей при работе от сети переменного тока с напряжением 380 В частоты 50 Гц приведены в табл. 2.
| Типоисполнение | Номинальная мощность, кВт | Синхронная частота вращения, мин-1 | КПД, % | соs j | Скольжение, % | Масса, кг | Средний уровень звука, дБА |
| 4АМА100S2 4АМА100L2 | 4 5,5 | 3000 | 87 87,5 | 0,88 0,91 | 4 | 26,5 32,0 | 75 |
| 4АМА100S4 4АМА100L4 | 3 4 | 1500 | 82 84 | 0,83 0,84 | 6 | 25,6 29,0 | 65 |
| 4АМА100L6 | 2,2 | 1000 | 81 | 0,73 | 5 | 28,6 | 62 |
| 4АМА100L8 | 1,5 | 750 | 76 | 10 | 28,8 | 59 |
Номинальный режим работы двигателя продолжительный S1 по ГОСТ 183-74.
Двигатели изготовляются для работы от сети переменного тока напряжением 220, 220/380, 440 и 660 В частотой 50 и 60 Гц.
При отсутствии указаний заказчика двигатели изготовляются на напряжение 380 В при соединении фаз в "треугольник", частоту 50 Гц.
Класс нагревостойкости изоляции - F по ГОСТ 8865-93.
Среднеквадратическое значение виброскорости при работе двигателей в режиме холостого хода - 1,12 мм/с.
Гарантийный срок - 2 года со дня ввода двигателя в эксплуатацию при гарантийной наработке 10 000 ч.
Двигатель выполнен закрытым с наружным обдувом.
Статор состоит из алюминиевой станины с горизонтальным оребрением с прилитым корпусом коробки выводов и сердечника, запрессованного в станину. Статор двигателя имеет трехфазную обмотку. Обмотка статора - всыпная, выполненная эмалированным проводом.
Ротор представляет собой сердечник из электротехнической стали, насаженный на вал. Короткозамкнутая обмотка ротора выполнена из алюминия.
Подшипниковые щиты выполнены из алюминия. В подшипниковых щитах установлены закрытые подшипники, в которые заложена смазка на весь срок службы подшипника. Тип подшипников - 76-180306К1С9Ш2У.
Кожух вентилятора дистанционирован от статора и образует кольцевой воздуховод охлаждающего воздуха.
Токоввод электродвигателя выполнен в виде коробки выводов исполнения К-3-I.
Конструктивное исполнение двигателей (рис. 1-3) по способу монтажа IМ1081, IМ1082, IМ2081, IМ2082, IМ3081 по ГОСТ 2479-79.

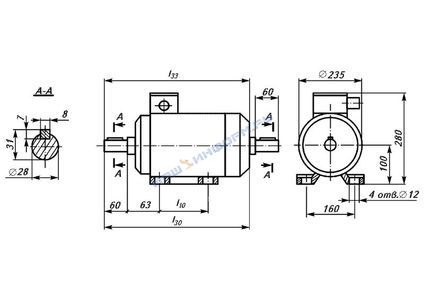

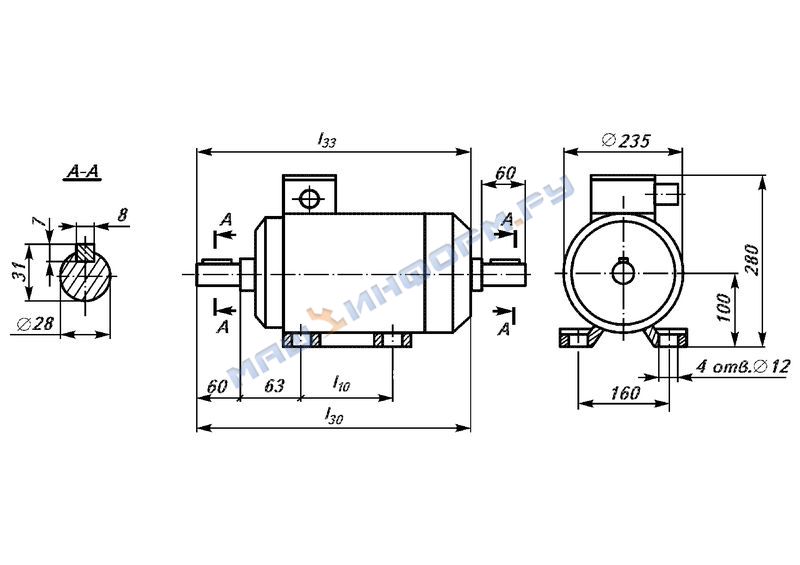

Габаритные, установочные и присоединительные размеры двигателей серии 4АМА100 исполнений IM1081, IM1082

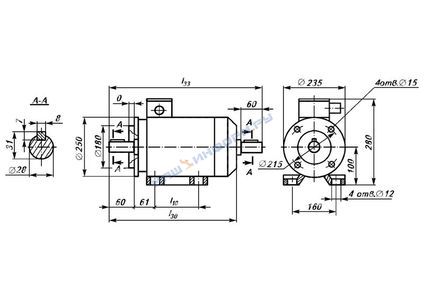

Габаритные, установочные и присоединительные размеры двигателей серии 4АМА100 исполнений IM2081, IM2082
| Типоисполнение | Размеры, мм | ||
| l10 | l30 | l33 | |
| 4АМА100S | 112 | 365 | 427 |
| 4АМА100L | 140 | 395 | 457 |

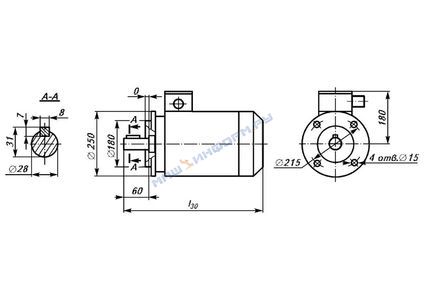

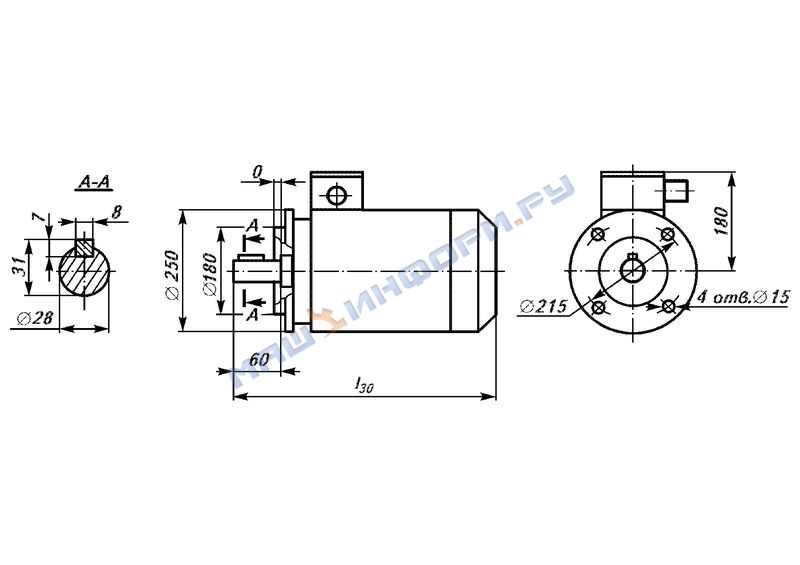

Габаритные, установочные и присоединительные размеры двигателей серии 4АМА100S (l30=365 мм), 4АМА100L (l30=395 мм) исполнения IM3081
Предельные отклонения установочных и присоединительных размеров по ГОСТ 8592-79.
Степень защиты двигателей IР54 по ГОСТ 17494-87.
Способ охлаждения - 1С0141 по ГОСТ 20459-87. Q
В комплект поставки входят: двигатель, паспорт, инструкция по эксплуатации.
