Двигатели асинхронные серии 2ДМШ132-200 габаритов

Общие сведения

Двигатели асинхронные серии 2ДМШ132-200 габаритов морские, специальные, трехфазные с короткозамкнутым ротором предназначены для привода моноблочных насосов, компрессоров, осевых вентиляторов, работают от сети переменного тока напряжением 220, 380 В частотой 50 Гц, изготовляются для внутригосударственных и экспортных поставок для эксплуатации в условиях неограниченного района плавания.

Структура условного обозначения

2ДМШХХХХ ОМ5:
2ДМШ - обозначение серии;
Х - высота оси вращения, мм (132; 160; 180; 200);
Х - установочная длина корпуса (S, М, L);
Х - условная длина сердечника статора (А, В);
Х - число полюсов (2; 4; 6; 8);
ОМ5 - климатическое исполнение и категория размещения по ГОСТ
15150-69.

Условия эксплуатации

Температура окружающей среды от минус 50 до 50°С.
Относительная влажность до 98% при температуре 20°С.
Ударные сотрясения и длительные вибрации.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75.
Двигатели соответствуют ТУ 16-513.485-80.

Нормативно-технический документ

ТУ 16.513.485-80

Технические характеристики

Основные технические данные двигателей приведены в таблице.

Таблица

Типоисполнение Номинальная мощность, кВт Частота вращения, мин-1 Номинальный ток, А, при Uном, В соs j КПД, % Iпуск

Iном

 Mмин

Mном

 Mпуск

Mном

 Mмакс

Mном

 Скольжение, %
220 380

2ДМШ132А2

 5,5 3000 20,8 12 0,85 82 6 1 1,2 2 2,6

2ДМШ132В2

 7,5 27,4 15,8 0,87 82,5 3

2ДМШ132SВ4

 5,5 1500 22,3 12,9 0,76 85 5 4

2ДМШ132МА6

 3 1000 13,3 7,7 0,73 81,3 4,4

2ДМШ132МВ6

 4 19 11 0,67 82,5 5,2 3,5

2ДМШ132МА8

 2,2 750 13,5 7,8 0,56 75,8 3,5 4,4

2ДМШ132МВ8

 3 16,5 9,5 0,61 78 4 5,1

2ДМШ160МА2

 11 3000 37,6 21,7 0,9 85,1 5,5 4

2ДМШ160МА4

 7,5 1500 29,3 16,9 0,77 87,2 7 1 1,2 2 2,4

2ДМШ160МВ4

 11 45 26 0,75 85,5 6 2,9

2ДМШ160МА6

 5,5 1000 23,5 13,6 0,71 86,4 6,5 2

2ДМШ160МВ6

 7,5 32,4 18,7 85,6 2,3

2ДМШ160МВ8

 4 750 21,5 12,4 0,6 81,5 5 2,4

2ДМШ160L8

 5,5 29,8 17,2 80,9

2ДМШ180А2

 15 3000 50,5 29,2 0,89 87,5 6,3 3,3

2ДМШ180В2

 18,5 62,5 36,1 0,88 88,2 6,2 3,5

2ДМШ180SВ4

 15 1500 60 34,7 0,74 88,4 6,5 2,3

2ДМШ180М4

 18,5 70,3 40,6 0,77 89,6 6,9 2,2

2ДМШ180М6

 11 1000 43,3 25 86,7 5,5 2,3

2ДМШ180М8

 7,5 750 37,9 21,9 0,61 84,8 2,2

2ДМШ200М2

 22 3000 78,4 45,3 0,82 89,7 7,5 1,5

2ДМШ200L2

 30 100,9 58,3 0,86 90,6 1,7

2ДМШ200М4

 22 1500 77,7 44,9 0,82 90,5 7 2

2ДМШ200М6

 15 1000 55,4 32 0,79 90 6

2ДМШ200М8

 11 750 52,8 30,5 0,63 87 6,3

Режим работы продолжительный (S1) по ГОСТ 183-74.
Изоляция обмотки статора - влагостойкая, водостойкая, маслостойкая.
Класс нагревостойкости обмотки Н по ГОСТ 8865-93.
Степень защиты двигателей IР54 по ГОСТ 17494-87.
Гарантийный срок - 5 лет со дня сдачи объекта в эксплуатацию, но не более 8 лет с момента отгрузки двигателя предприятием-изготовителем.

Конструктивное исполнение двигателей (рисунок) по способу монтажа IМ1081, IМ2081, IМ3081 по ГОСТ 2479-79.

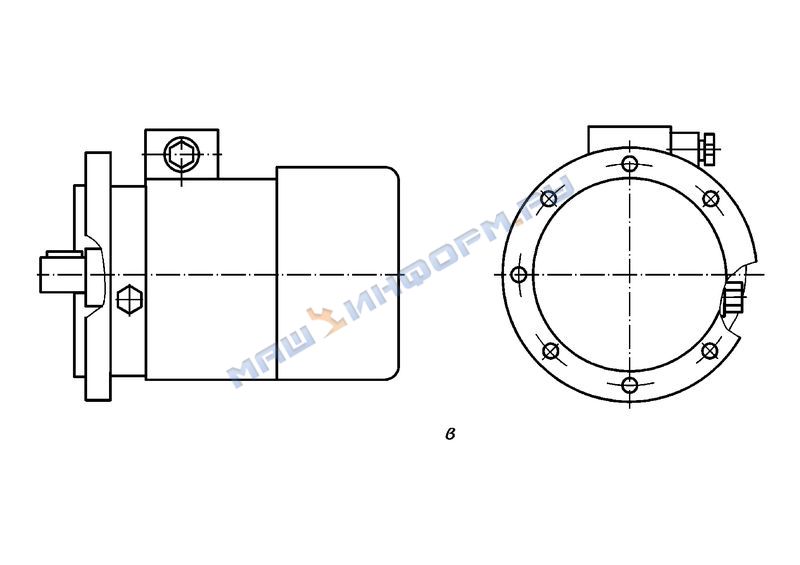

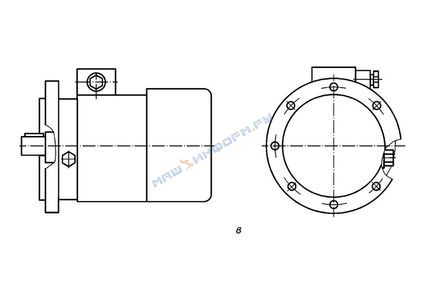

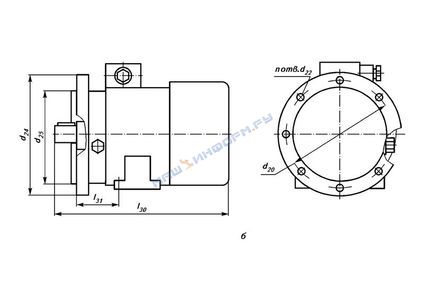

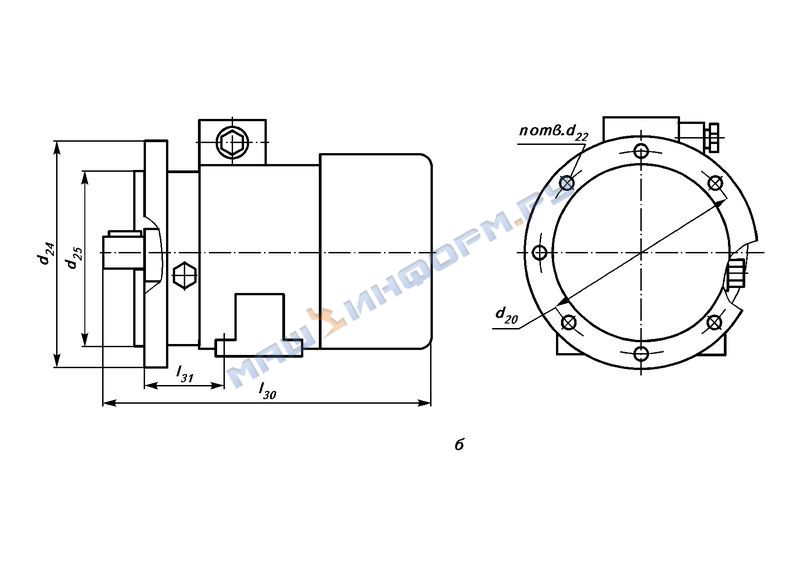

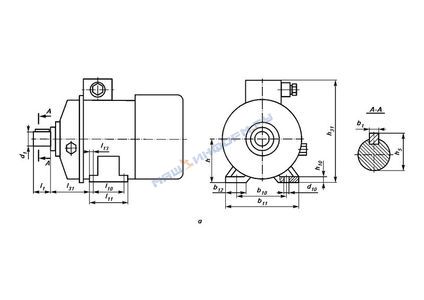

Общие виды, габаритные, установочные и присоединительные размеры двигателей серии 2ДМШ исполнений IM1081 (а); IM2081 (б); IM3081 (в):
n=4 для габаритов 132-180;
n=8 для габарита 200

Таблица к рисунку

Типоисполнение Размеры, мм Масса, кг
b1 b10 b11 b12 d1 d10 d20 d22 d24 d25 l1 l10 l11 l13 l30 l31 h h5 h10 h31

2ДМШ132А2

 10 236 280 70 38 17 300 19 350 250 80 161 197 18 516 121 132 41 24 363 74

2ДМШ132В2

 184 220 539 84

2ДМШ132SВ4

 140 180 20 123 82

2ДМШ132МА6

 178 218 554 85

2ДМШ132МВ6

 88

2ДМШ132МА8

 83

2ДМШ132SМВ8

 86

2ДМШ160МA2

 12 284 335 90 42 19 110 210 262 26 635 138 160 45 28 414 119

2ДМШ160МA4

2ДМШ160МB4

 126

2ДМШ160МA6

 121

2ДМШ160МB6

 128

2ДМШ160МB8

2ДМШ160L8

 254 679 150

2ДМШ180A2

 14 309 370 10 48 21 350 19 400 300 257 299 21 662 134 180 51,5 30 454 164

2ДМШ180B2

 184

2ДМШ180SB4

 203 261 29 651 144 160

2ДМШ180M4

 241 299 681 179

2ДМШ180M6

 177

2ДМШ180M8

 175

2ДМШ200M2

 386 462 142 25 267 335 34 739 156 200 32 491 240

2ДМШ200L2

 305 373 777 266

2ДМШ200M4

 267 335 739 239

2ДМШ200M6

 323

2ДМШ200M8


Двигатели имеют несколько модификаций: двигатель, удовлетворяющий специальным требованиям (2ДМШМ); двигатель обычного исполнения для привода моноблочного насоса (2ДМШН); двигатель обычного исполнения, удовлетворяющего специальным требованиям для привода моноблочного насоса (2ДМШМН); двигатель обычного исполнения для привода моноблочного насоса со специальным концом вала (2ДМШ1М);
двигатель исполнения, удовлетворяющего специальным требованиям для привода моноблочного насоса со специальным концом вала (2ДМШМ1Н);
двигатель для привода компрессоров (2ДМШ2К); двигатель для привода осевых вентиляторов (2ДМШО).
Оригинальная конструкция подшипниковых узлов позволяет заменять смазку без разборки и демонтажа электродвигателей. Э

В комплект поставки входят: двигатель, техническая документация, один комплект ЗИП с каждым шестым двигателем, но не менее одного комплекта на заказ.
