Двигатели асинхронные многоскоростные АИР200,225,250

Общие сведения

Двигатели асинхронные многоскоростные АИР габаритов 200, 225 и 250, трехфазные, короткозамкнутые, нормальной и повышенной точности по установочным размерам, основного, химически стойкого и пылезащищенного исполнений.
Применяются во всех отраслях народного хозяйства и предназначены для работы от сети переменного тока частоты 50 и 60 Гц в режиме S1 по ГОСТ 183-74 для привода механизмов со ступенчатой регулировкой частоты вращения. Допускается работа двигателей в режимах S2-S6.
Двигатели основного исполнения и пылезащищенные могут изготовляться со встроенной температурной защитой (по требованию заказчика).

Структура условного обозначения

АИРХХХБХ2ПУПХХ:
А - асинхронный;
И - условное обозначение унифицированной серии;

Р - привязка мощностей к установочным размерам;
Х - габарит (высота оси вращения) (200, 225, 250);
Х - установочный размер по длине станины (S, М, L);
Х - соотношение чисел полюсов (2р) (4/2...12/8/6/4);
Б - температурная защита;
Х2 - вид химически стойкого исполнения по ГОСТ 24682-81;
П - установочные и присоединительные размеры повышенной
точности;
УП - пылезащищенное исполнение;
ХХ - вид климатического исполнения и категория размещения (У2,
У3, У5, Т2, ХЛ2) по ГОСТ 15150-69.

Условия эксплуатации

Номинальные значения климатических факторов внешней среды по ГОСТ 15543.1-89 и ГОСТ 15150-69. Высота над уровнем моря не более 4300 м, при этом при установке двигателей на высоте свыше 1000 м мощность двигателя снижается до значений, указанных в табл. 1.

Таблица 1

Высота над уровнем моря, м	1000	1500	2000	2500	3000	3500	4000	4300
Коэффициент снижения номинальной мощности	1	0,98	0,95	0,92	0,88	0,84	0,80	0,76

Двигатели пылезащищенного исполнения предназначены для эксплуатации в помещениях классов В-IIа и П-II согласно "Правилам устройства электроустановок", химически стойкие - в специальных средах группы 5 по ГОСТ 24682-81.
Условия эксплуатации двигателей в части воздействия механических факторов внешней среды по группе М1 ГОСТ 17516.1-90.
Двигатели в климатическом исполнении У3 изготовляются со степенью защиты IР44 по ГОСТ 17494-87, двигатели химически стойкого, пылезащищенного исполнений и климатических исполнений У2, У5, Т2, ХЛ2 - IР54.
Способ охлаждения двигателей IС0141 по ГОСТ 20459-87.
Требования безопасности двигателей по ГОСТ 28330-89, ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75 и ГОСТ 12.1.004-85.
Двигатели соответствуют ТУ16-89 ВАКИ.526000.027 (ГОСТ 24682-81, ГОСТ 17412-72, ТУ 16-526.693-86).
Двигатели для экспортных поставок дополнительно соответствуют требованиям ГОСТ 28173-89Э и РД 16.01.007-88. I ГОСТ 28173-89Э,ТУ 16-89 ВАКИ.526000.027,ТУ 16.526.693-86,РД 16.01.007-88

Типоразмеры и основные параметры двигателей частоты 50 Гц для продолжительного режима работы S1 по ГОСТ 183-74, а также масса двигателей и исполнение по способу монтажа соответствуют значениям, указанным в табл. 2.

Таблица 2

Типоразмер двигателя	Номинальная мощность, кВт	При номинальной нагрузке			М_{макс М_ном}	М_{пуск М_ном}	М_{мин М_ном}	I_{пуск I_ном}	Исполнение по способу монтажа по ГОСТ 2479–79	Масса, кг
Типоразмер двигателя	Номинальная мощность, кВт	скольжение, %	коэффициент полезного действия, %	коэффициент мощности	М_{макс М_ном}	М_{пуск М_ном}	М_{мин М_ном}	I_{пуск I_ном}	Исполнение по способу монтажа по ГОСТ 2479–79	Масса, кг
1500/3000 мин^-1 (синхронная)
АИР200М4/2	27,5 34,0	2,0 2,0	92,0 90,0	0,83 0,90	2,5 2,5	2,2 1,6	2,1 1,4	7,0 7,3	IM1081 IM2081 IМ3011	245 260 255
АИР200L4/2	33,5 38,5	2,5 2,0	91,0 91,0	0,86 0,92	2,1 2,3	2,0 1,8	1,7 1,4	7,0 7,3	IM1081 IM2081 IМ3011	270 280 275
АИР225М4/2	42,0 48,0	1,5 1,5	92,5 90,5	0,84 0,89	2,4 2,4	2,2 2,0	1,9 1,7	7,0 7,5	IM1081 IM2081 IМ3011	340 360 345
АИР250S4/2	55,0 60,0	1,0 1,0	94,0 89,0	0,85 0,88	2,2 2,8	2,1 1,8	1,7 1,2	7,0 7,5	IM1081 IM2081 IМ3011	480 500 495
АИР250М4/2	63,0 80,0	1,0 1,2	94,0 90,7	0,86 0,90	2,1 2,4	2,1 1,6	1,7 1,1	6,5 6,5	IM1081 IM2081 IМ3011	520 540 535
1000/1500 мин^-1 (синхронная)
АИР200М6/4	20,0 22,0	1,5 2,0	89,0 89,0	0,81 0,89	2,3 1,9	1,9 1,5	1,8 1,4	6,5 6,0	IM1081 IM2081 IМ3011	240 260 245
АИР200L6/4	25,0 28,0	2,0 2,5	88,0 88,5	0,76 0,89	2,5 2,0	2,3 1,8	2,2 1,5	7,0 6,0	IM1081 IM2081 IМ3011	265 280 265
750/1500 мин^-1 (синхронная)
АИР200М8/4	17,0 25,0	2,5 2,5	86,5 87,5	0,75 0,91	1,8 2,0	1,5 1,4	1,3 1,1	5,5 6,0	IM1081 IM2081 IМ3011	240 260 245
АИР200L8/4	20,0 28,0	2,5 2,5	87,5 88,0	0,75 0,91	1,8 2,0	1,5 1,4	1,3 1,1	5,5 6,0	IM1081 IM2081 IМ3011	265 280 265
АИР225М8/4	23,0 34,0	2,0 2,0	90,0 90,0	0,72 0,90	2,3 2,3	2,3 1,6	1,8 1,4	6,0 7,0	IM1081 IM2081 IМ3011	325 345 335
АИР250S8/4	33,0 47,0	1,5 1,0	89,5 89,5	0,76 0,90	1,8 2,0	1,7 1,6	1,2 1,4	5,5 6,5	IM1081 IM2081 IМ3011	430 450 445
АИР250М8/4	37,0 55,0	1,5 1,5	90,0 91,0	0,75 0,90	2,0 2,2	2,0 1,8	1,6 1,4	6,0 6,5	IM1081 IM2081 IМ3011	470 490 485
750/1000 мин^-1 (синхронная)
АИР200М8/6	15,0 19,0	2,0 2,0	89,5 89,5	0,75 0,85	2,2 2,0	2,3 1,9	2,0 1,5	6,0 6,0	IM1081 IM2081 IМ3011	240 260 245
АИР200L8/6	18,5 23,0	2,0 2,0	90,0 90,0	0,75 0,86	2,2 2,1	2,2 2,0	1,9 1,6	6,0 6,0	IM1081 IM2081 IМ3011	265 280 265
АИР225М8/6	30,0 37,0	2,0 2,0	90,0 91,0	0,72 0,85	2,5 2,5	2,2 2,0	2,0 1,9	6,0 6,5	IM1081 IM2081 IМ3011	325 345 335
АИР250S8/6	30,0 37,0	1,5 1,5	90,5 91,5	0,70 0,80	2,1 2,2	2,0 1,6	1,4 1,4	6,0 6,5	IM1081 IM2081 IМ3011	430 450 445
АИР250М8/6	45,0 55,0	1,5 1,5	91,0 92,0	0,67 0,82	1,8 2,2	1,9 2,4	1,4 1,7	6,5 7,0	IM1081 IM2081 IМ3011	490 510 505
500/1000 мин^-1 (синхронная)
АИР200М12/6	9,0 14,0	2,5 2,0	82,5 89,0	0,60 0,85	1,8 2,0	1,5 1,7	1,4 1,5	4,0 6,5	IM1081 IM2081 IМ3011	240 260 245
АИР200L12/6	10,0 17,0	3,0 2,5	83,5 89,5	0,60 0,86	1,8 2,1	1,7 1,7	1,5 1,5	4,0 6,0	IM1081 IM2081 IМ3011	265 280 265
АИР225М12/6	13,0 22,0	2,5 2,0	84,0 90,0	0,60 0,86	1,8 2,0	1,6 1,4	1,5 1,5	4,0 6,0	IM1081 IM2081 IМ3011	325 345 335
АИР250S12/6	16,0 30,0	1,5 1,5	85,0 91,0	0,52 0,85	1,9 1,8	1,9 1,6	1,7 1,5	4,5 6,0	IM1081 IM2081 IМ3011	430 450 445
АИР250М12/6	18,5 36,0	1,5 1,5	83,5 90,0	0,53 0,86	1,8 1,8	1,8 1,6	1,5 1,3	4,5 6,0	IM1081 IM2081 IМ3011	450 470 465
750/1000/1500 мин^-1 (синхронная)
АИР200М8/6/4	11,0 12,0 18,5	1,5 1,5 1,5	83,0 84,0 85,0	0,68 0,85 0,88	2,3 2,3 2,3	1,6 1,6 1,5	1,6 1,5 1,4	5,5 6,5 7,0	IM1081 IM2081 IМ3011	240 260 245
АИР200L8/6/4	14,0 15,0 21,0	1,5 1,5 1,5	84,0 86,0 86,0	0,72 0,84 0,88	2,0 2,5 2,3	1,6 1,9 1,5	1,3 1,7 1,3	5,5 6,5 7,5	IM1081 IM2081 IМ3011	265 280 265
АИР225М8/6/4	17,0 18,5 25,0	1,5 1,5 1,5	87,0 86,0 88,0	0,70 0,80 0,90	2,0 2,3 2,0	1,6 1,6 1,4	1,5 1,4 1,3	6,0 7,0 7,0	IM1081 IM2081 IМ3011	325 345 335
АИР250S8/6/4	22,0 22,0 33,0	1,0 1,0 1,0	88,5 88,5 89,5	0,74 0,82 0,92	2,2 2,4 2,4	2,0 1,7 1,5	1,2 1,6 1,5	6,5 7,0 7,5	IM1081 IM2081 IМ3011	430 450 445
АИР250М8/6/4	24,0 30,0 38,0	1,0 1,0 1,0	89,0 89,0 89,0	0,74 0,83 0,90	2,3 2,2 2,5	2,1 1,6 1,8	1,4 1,5 1,5	7,0 6,5 7,5	IM1081 IM2081 IМ3011	470 490 485
500/750/1000/1500 мин^-1 (синхронная)
АИР200М12/8/6/4	5,0 8,0 8,5 12,0	2,0 1,5 2,0 1,5	76,0 83,0 84,0 85,0	0,65 0,75 0,89 0,92	1,9 1,9 2,0 1,9	1,4 1,3 1,1 1,0	1,4 1,2 1,0 0,9	4,5 5,0 6,0 6,0	IM1081 IM2081 IМ3011	240 260 245
АИР200L12/8/6/4	6,0 10,0 10,5 15,0	2,0 1,5 2,0 1,5	75,0 82,0 83,5 84,5	0,61 0,77 0,87 0,92	2,0 1,9 2,1 1,8	1,7 1,3 1,4 1,0	1,6 1,2 1,3 0,9	4,5 5,0 5,5 5,5	IM1081 IM2081 IМ3011	265 280 265
АИР225М12/8/6/4	7,1 12,5 14,0 20,0	1,5 1,5 1,5 1,5	76,0 83,0 84,5 85,0	0,56 0,65 0,86 0,90	2,0 2,3 2,0 2,2	1,7 1,6 1,4 1,3	1,4 1,4 1,3 1,1	4,0 6,0 6,0 6,5	IM1081 IM2081 IМ3011	325 345 335
АИР250S12/8/6/4	9,0 17,0 18,5 26,5	1,0 1,0 1,0 1,0	80,0 85,5 86,5 86,0	0,56 0,72 0,86 0,89	2,2 2,3 2,0 2,4	2,0 1,5 1,4 1,1	1,6 1,0 1,2 0,9	5,5 5,5 6,0 7,0	IM1081 IM2081 IМ3011	430 450 445
АИР250М12/8/6/4	12,0 21,0 24,0 30,0	1,0 1,0 1,5 1,0	81,0 86,5 86,0 87,5	0,57 0,76 0,89 0,92	2,0 2,0 1,9 2,2	2,0 1,4 1,4 1,2	1,6 1,0 1,2 0,8	5,0 5,5 6,0 7,5	IM1081 IM2081 IМ3011	450 470 465

Двигатели изготовляются на номинальные напряжения: при частоте 50 Гц - 220, 380, 660 В, при частоте 60 Гц - 220, 380, 440 В по ГОСТ 12139-84.
Двигатели, предназначенные для работы от сети 60 Гц, имеют синхронную частоту вращения на 20% выше, чем двигатели, работающие от сети 50 Гц.
Класс вибрации двигателей габаритов 200, 225 с соотношением полюсов 2р = 4/2 - 2,8 мм/с, остальных двигателей - 1,8 мм/с по ГОСТ 16921-83, двигателей габарита 250 с соотношением чисел полюсов 2р = 4/2 - 4,5 мм/с, остальных двигателей - 2,8 мм/с.
Средний уровень звука двигателей частотой 50 Гц габаритов 200, 225 на каждой из частот вращения не выше значений, установленных для машин класса 3 по ГОСТ 16372-84; двигателей габарита 250 - указан в табл. 3.

Таблица 3

Типоразмер двигателя	Средний уровень звука, дБА	Типоразмер двигателя	Средний уровень звука, дБА	Типоразмер двигателя	Средний уровень звука, дБА
AИp250S4/2 АИР250М4/2 AИp250S8/4 АИР250М8/4	87 86 78 78	AИp250S8/6 АИР250М8/6 AИp250S12/6 АИР250М12/6	74 76 74 74	AИp250S8/6/4 АИР250М8/6/4 AИp250S12/8/6/4 АИР250М12/8/6/4	77 78 77 77

Для двигателей устанавливаются следующие показатели надежности:
средний ресурс до капитального ремонта - 30000 ч;
средняя наработка на отказ - 23000 ч.
Гарантийный срок эксплуатации - 2 года со дня начала эксплуатации двигателя при гарантийной наработке 10000 ч.

Габаритные, установочные и присоединительные размеры приведены на рис. 1, 2, 3 и в табл. 4, 5, 6.

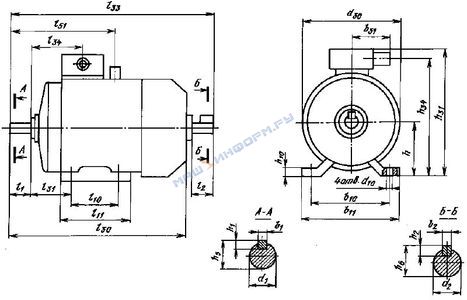

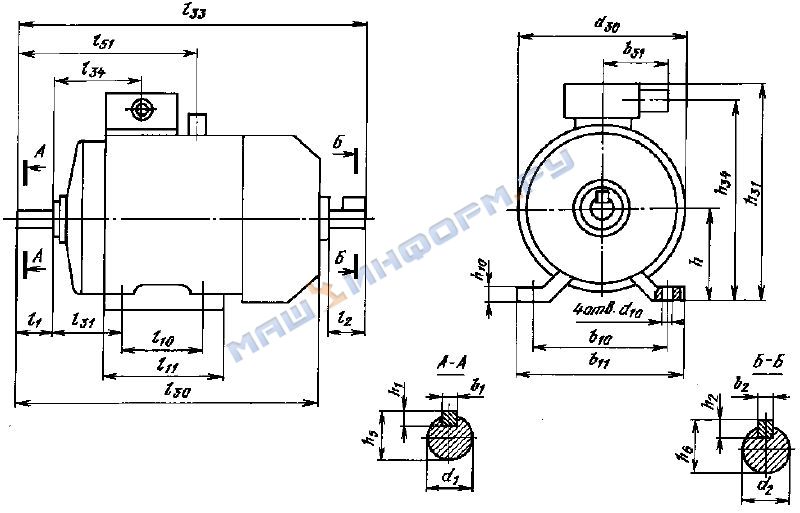

Габаритные, установочные и присоединительные размеры двигателей исполнений IM1081, IM1082:

Таблица к рис. 1.

Тип двигателя	Число полюсов	Габаритные размеры, мм				Установочные и присоединительные размеры, мм
		l₃₀	l₃₃	h₃₁	d₃₀	l₁	l₂	l₁₀	l₁₁	l₃₁	l₃₄	l₅₁	d₁	d₂
АИР200М	2	735	850	485	410	110	110	267	337	133	169	400	55	55
	4, 6, 8	765	880			140							60
АИР200L	2	781	895			110		305	375				55
	4, 6, 8	811	925			140							60
АИР225М	2	835	952	535	460	110		311		149	178	410	55
	4	865	1012			140	140					440	65	60
	6, 8	865	1012
АИР250S	2	910	1055	640	545				390	168	185	496	65	65
	4, 6, 8, 10												75	70
АИР250М	2	950	1095					349	430				65	65
	4, 6, 8, 10												75	70

Тип двигателя	Число полюсов	Установочные и присоединительные размеры, мм
		d₁₀	b₁	b₂	b₁₀	b₁₁	b₃₁	h	h₁	h₂	h₅	h₆	h₁₀	h₃₄
АИР200М	2	19	16	16	318	395	210	200	10	10	59	59	25	415
	4, 6, 8		18						11		64
АИР200L	2		16						10		59
	4, 6, 8		18						11		64
АИР225М	2		16		356	425	200	225	10		59		30	450
	4		18	18					11	11	69	64
	6, 8
АИР250S	2	24			406	490	240	250			69	69		530
	4, 6, 8, 10		20	20					12	12	79,5	74,5
АИР250М	2		18	18					11	11	69	69
	4, 6, 8, 10		20	20					12	12	79,5	74,5

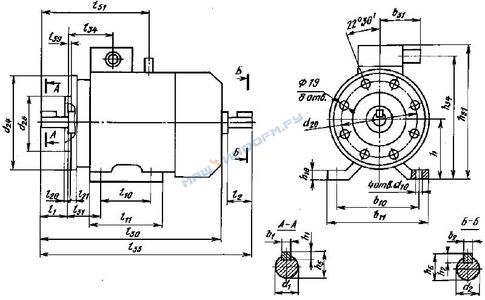

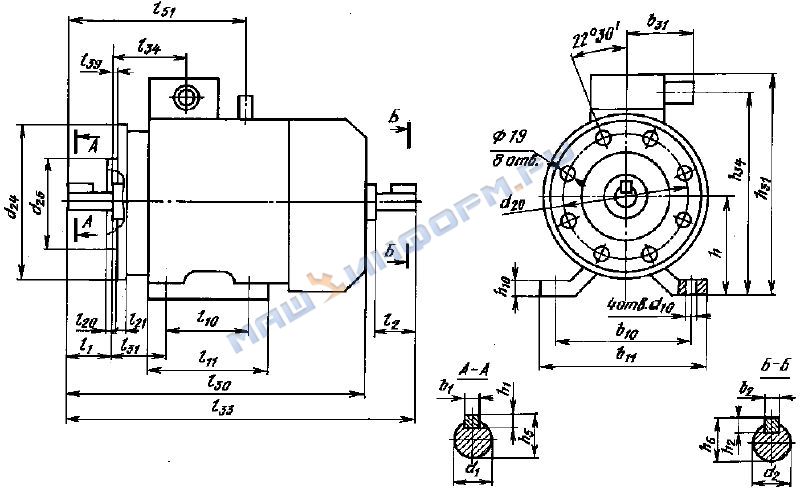

Габаритные, установочные и присоединительные размеры двигателей исполнений IM2081, IM2082:

Таблица к рис. 2.

Тип двигателя	Число полюсов	Габаритные размеры, мм				Установочные и присоединительные размеры, мм
		l₃₀	l₃₃	h₃₁	d₂₄	l₁	l₂	l₁₀	l₁₁	l₂₀	l₂₁	l₃₁	l₃₄	l₃₉	l₅₁	d₁
АИР200М	2	735	850	485	450	110	110	267	337	5	20	133	169	0	400	55
	4, 6, 8	765	880			140										60
АИР200L	2	781	895			110		305	375							55
	4, 6, 8	811	925			140										60
АИР225М	2	835	952	535	550	110		311			22	149	178		410	55
	4	865	1012			140	140								440	65
	6, 8	865	1012
АИР250S	2	910	1055	640					390		18	168	185		496
	4, 6, 8, 10															75
АИР250М	2	950	1095					349	430							65
	4, 6, 8, 10															75

Тип двигателя	Число полюсов	Установочные и присоединительные размеры, мм
		d₂	d₁₀	d₂₀	d₂₅	b₁	b_2/	b₁₀	b_11/	b₃₁	h	h₁	h₂	h₅	h₆	h₁₀	h₃₄
АИР200М	2	55	19	400	350	16	16	318	395	210	200	10	10	59	59	25	115
	4, 6, 8					18						11		64
АИР200L	2					16						10		59
	4, 6, 8					18						11		64
АИР225М	2			500	450	16		356	425	200	225	10		69		30	450
	4	60				18	18					11	11	69	64
	6, 8
АИР250S	2	65	24					406	490	240	250				69		530
	4, 6, 8, 10	70				20	20					12	12	79,5	74,5
АИР250М	2	65				18	18					11	11	69	69
	4, 6, 8, 10	70				20	20					12	12	79,5	74,5

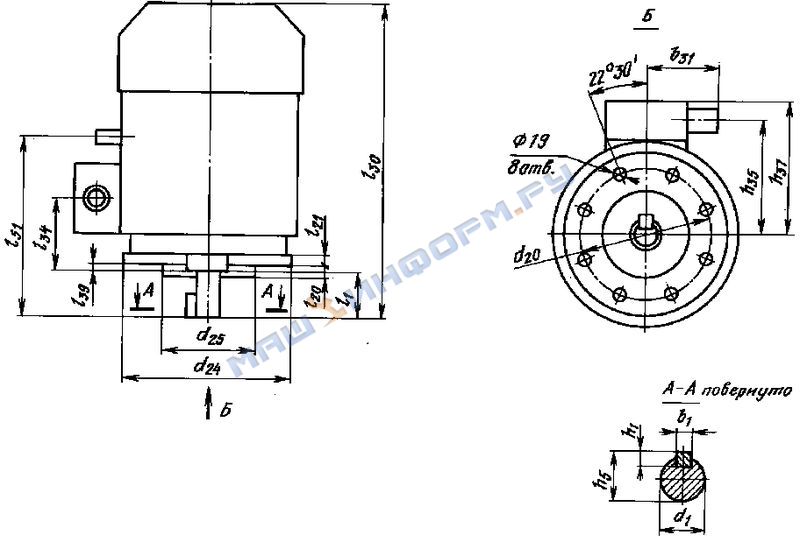

Габаритные, установочные и присоединительные размеры двигателей исполнений IM3011, IM3031:

Тип двигателя	Число полюсов	Габаритные размеры, мм			Установочные и присоединительные размеры, мм
		l₃₀	h₃₇	d₂₄	l₁	l₂₀	l₂₁	l₃₄	l₃₉	l₅₁	d₁	d₂₀	d₂₅	b₁	b₃₁	h₁	h₅	h₃₅
АИР200М	2	735	285	450	110	5	20	169	0	400	55	400	350	16	210	10	59	215
	4, 6, 8	765			140						60			18		11	64
АИР200L	2	781			110						55			16		10	59
	4, 6, 8	811			140						60			18		11	64
АИР225М	2	835	310	550	110		22	178		410	55	500	450	16	200	10	59	225
	4	865			140					440	65			18		11	69
	6, 8	865
АИР250S	2	910	390				18	185		496					240			280
	4, 6, 8, 10										75			20		12	79,5
АИР250М	2	950									65			18		11	69
	4, 6, 8, 10										75			20		12	79,5

Предельные отклонения на установочные и присоединительные размеры двигателей нормальной и повышенной точности по ГОСТ 8592-79. Буквенные обозначения габаритных, установочных и присоединительных размеров по ГОСТ 4541-70.
Двигатели изготовляются с изоляцией класса F по ГОСТ 8865-87. Превышение температуры обмотки статора соответствует ГОСТ 183-74.
Двигатели двухскоростные выполняются однообмоточными с переключением числа полюсов. Схемы соединения обмоток приведены (обозначения выводов по ГОСТ 26772-85):

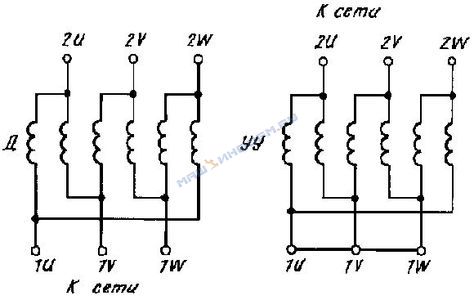

для двигателей с 2р = 4/2, 8/4, 12/6 на рис. 4;

Схемы соединения обмоток для двигателей с 2р = 4/2, 8/4, 12/6

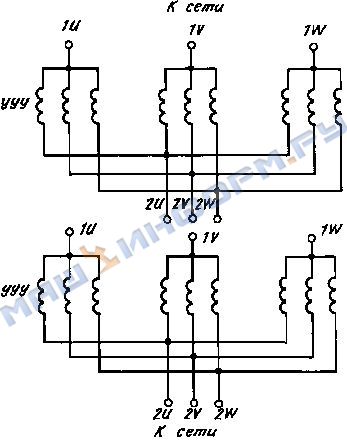

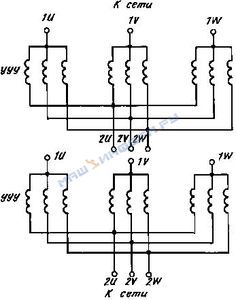

для двигателей с 2р = 6/4, 8/6 на рис. 5.

Схемы соединения обмоток для двигателей с 2р = 6/4, 8/6
Двигатели трех- и четырехскоростные выполняются с двумя раздельными обмотками:
двигатели с числом полюсов 8/6/4:
обмотка 2р = 8/4 - по схеме рис. 4, обмотка 2р = 6 - отдельная;
двигатели с числом полюсов 13/8/6/4:
обмотки 2р = 12/6 и 2р = 8/4 по схеме рис. 4.
Вводное устройство расположено сверху.
Двигатели изготовляются с вводным устройством К-3-П, К-3-М.
Вводное устройство двигателей химически стойкого исполнения изготовляется в исполнении К-2-П.
