Двигатели асинхронные многоскоростные АИР габаритов 160, 180

Общие сведения

Двигатели асинхронные многоскоростные АИР габаритов 160, 180 трехфазные с короткозамкнутым ротором нормальной и повышенной точности по установочным размерам основного, химически стойкого и пылезащищенного исполнений. Применяются во всех отраслях народного хозяйства и предназначены для работы от сети переменного тока частоты 50 и 60 Гц в режимах S1-S6 по ГОСТ 183-74 для привода механизмов со ступенчатой регулировкой частоты вращения.

Структура условного обозначения

АИРХХХХПХ2УПХХ:
А - асинхронный;
И - условное обозначение унифицированной серии;
Р - привязка мощностей к установочным размерам;
Х - станина из алюминиевого сплава, щиты чугунные;
Х - габарит (высота оси вращения) (160, 180);
Х - установочный размер по длине станины (S, М);
Х - соотношение чисел полюсов (2р) 4/2, 6/4, 8/4, 6/8, 12/6,
8/6/4, 12/8/6/4;
П - установочные и присоединительные размеры повышенной
точности;
Х2 - вид химически стойкого исполнения по ГОСТ 24682-81;
УП - пылезащищенное исполнение;
ХХ - вид климатического исполнения (У, Т, ХЛ) и категория
размещения (2, 3) по ГОСТ 15150-69.

Условия эксплуатации

Номинальные значения климатических факторов внешней среды по ГОСТ 15543.1-89 и ГОСТ 15150-69. Высота над уровнем моря не более 4300 м, при этом при установке двигателей на высоте свыше 1000 м мощность двигателя снижается до значений, указанных в табл. 1.

Таблица 1

Высота над уровнем
моря, м		 1000 1500 2000 2500 3000 3500 4000 4300
Коэффициент снижения номинальной мощности 1 0,98 0,95 0,92 0,88 0,84 0,8 0,76

Двигатели пылезащищенного исполнения предназначены для эксплуатации в помещениях классов В-11а и П-11 согласно "Правилам устройства электроустановок", химически стойкие - в специальных средах группы 5 по ГОСТ 24682-81.
Условия эксплуатации двигателей в части воздействия механических факторов внешней среды по группе М1 ГОСТ 17516.1-90.
Двигатели в климатическом исполнении У3 изготовляются со степенью защиты IР44 по ГОСТ 17494-87, двигатели исполнений Х2, УП, У2, Т2, ХЛ2 - IР54.
Способ охлаждения двигателей IС 0141 по ГОСТ 20459-87.
Требования безопасности двигателей по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75 и ГОСТ 12.1.004-85. Класс защиты I двигателей по ГОСТ 12.2.007.0-75.
Двигатели соответствуют ТУ 16-90 ВАКИ.526122.040 ТУ (ГОСТ 24682-81, ГОСТ 17412-72, ТУ16-526.621-85).
Двигатели для экспортных поставок дополнительно соответствуют требованиям РД 16 01.007-88.

ТУ 16-90 ВАКИ.526122.040 ТУ,ТУ 16.526.621-85

Типоразмеры и основные параметры двигателей частоты 50 Гц для продолжительного режима работы S1, а также масса двигателей и исполнение по способу монтажа соответствуют значениям, указанным в табл. 2.

Таблица 2

Типоразмер двигателя Номинальная мощность, кВт Номинальная нагрузка Ммакс

Мном

 Мпуск

Мном

 Ммин

Мном

 Iпуск

Iном

 Исполнение по способу монтажа по ГОСТ 2479–79 Масса, кг
скольжение, % коэффициент полезного действия, % коэффициент мощности
1500/3000 мин-1 (синхронная)
AИp160S4/2

АИРХ160S4/2		 11,0

14,0		 2,7

3,3		 89,5

85,5		 0,84

0,90		 2,9

2,9		 1,6

1,6		 1,6

1,0		 7,0

7,0		 IM 1081
IM 2081
IM 3081		 100/130
105/135
103/123
АИР160М4/2

АИРХ160М4/2		 14,0

17,0		 2,5

2,5		 89,5

86,5		 0,86

0,91		 2,9

2,9		 1,5

1,6		 1,5

1,0		 7,0

7,0		 IM 1081
IM 2081
IM 3081		 110/145
115/150
113/136
АИР180S4/2 18,5

21,0		 2,0

2,5		 90,0

85,0		 0,85

0,89		 2,4

2,4		 1,5

1,4		 1,4

1,3		 6,5

6,5		 IM 1081
IM 2081
IM 3081		 170
180
175
АИР180М4/2 22,0

27,0		 2,0

2,5		 91,0

88,0		 0,88

0,92		 2,7

2,7		 1,6

1,6		 1,4

1,0		 7,0

7,0		 IM 1081
IM 2081
IM 3081		 190
200
195
1000/1500 мин-1 (синхронная)
AИp160S6/4

АИРХ160S6/4		 7,5

8,5		 2,5

3,0		 86,5

87,5		 0,78

0,90		 2,8

2,2		 1,8

1,5		 1,7

1,3		 6,5

6,0		 IM 1081
IM 2081
IM 3081		 100/125
105/130
103/123
АИР160М6/4

АИРХ160М6/4		 11,0

13,0		 2,5

3,0		 87,5

88,0		 0,79

0,91		 2,8

2,1		 1,7

1,4		 1,7

1,3		 6,5

6,0		 IM 1081
IM 2081
IM 3081		 120/155
125/160
123/146
АИР180М6/4 15,0

17,0		 2,5

3,0		 87,0

87,0		 0,77

0,90		 3,0

2,3		 2,2

1,6		 2,0

1,5		 6,5

6,0		 IM 1081
IM 2081
IM 3081		 180
190
185
750/1500 мин-1 (синхронная)
AИp160S8/4

АИРХ160S8/4		 6,0

9,0		 2,7

2,7		 81,0

84,0		 0,69

0,88		 2,0

2,0		 1,8

1,5		 1,0

0,8		 5,5

7,0		 IM 1081
IM 2081
IM 3081		 100/125
105/130
103/123
АИР160М8/4

АИРХ160М8/4		 9,0

13,0		 2,7

2,7		 81,5

84,0		 0,71

0,89		 2,0

2,0		 1,5

1,2		 1,0

0,8		 5,5

7,0		 IM 1081
IM 2081
IM 3081		 120/155
125/160
123/146
АИР180М8/4 13,0

18,5		 2,7

3,0		 85,5

87,5		 0,74

0,91		 2,5

2,4		 1,6

1,5		 1,6

1,0		 6,0

7,0		 IM 1081
IM 2081
IM 3081		 180
190
185
750/1000 мин-1 (синхронная)
AИp160S8/6

АИРХ160S8/6		 7,5

8,5		 4,0

3,0		 84,5

86,0		 0,74

0,83		 2,2

2,2		 1,6

1,4		 1,5

1,3		 5,0

6,0		 IM 1081
IM 2081
IM 3081		 100/125
105/130
103/123
АИР160М8/6

АИРХ160М8/6		 11,0

13,0		 3,5

3,0		 85,0

86,5		 0,73

0,82		 2,4

2,4		 1,8

1,6		 1,7

1,5		 5,5

6,5		 IM 1081
IM 2081
IM 3081		 120/155
125/160
123/146
АИР180М8/6 13,0

15,0		 2,5

2,0		 86,0

89,0		 0,77

0,85		 2,2

2,9		 1,5

1,8		 1,2

1,4		 6,0

7,0		 IM 1081
IM 2081
IM 3081		 180
190
185
500/1000 мин-1 (синхронная)
AИp160S12/6

АИРХ160S12/6		 3,5

7,1		 3,0

3,5		 71,0

85,0		 0,51

0,88		 2,5

2,1		 1,6

1,2		 1,5

1,0		 4,0

5,0		 IM 1081
IM 2081
IM 3081		 100/125
105/130
103/123
АИР160М12/6

АИРХ160М12/6		 4,5

10,0		 3,0

4,0		 74,5

85,0		 0,51

0,88		 2,6

2,0		 1,8

1,2		 1,6

1,0		 4,0

5,0		 IM 1081
IM 2081
IM 3081		 120/155
125/160
123/146
АИР180М12/6 7,5

13,0		 2,5

2,0		 80,0

86,5		 0,65

0,90		 2,1

2,1		 1,6

1,4		 1,3

1,0		 4,5

6,0		 IM 1081
IM 2081
IM 3081		 180
190
185
750/1000/1500 мин-1 (синхронная)
АИР180М8/6/4 8,0
11,0
12,5		 2,7
2,5
2,0		 81,0
84,0
82,5		 0,71
0,84
0,89		 2,0
2,2
2,0		 1,2
1,2
1,0		 1,0
1,0
0,9		 6,0
6,5
6,5		 IM 1081
IM 2081
IM 3081		 180
190
185
500/750/1000/1500 мин-1 (синхронная)
АИР180М12/8/6/4 3,0
5,5
6,0
8,0		 3,0
2,7
3,0
2,7		 68,0
78,0
81,0
82,0		 0,58
0,72
0,88
0,92		 2,5
2,0
2,0
2,0		 1,8
1,2
1,2
1,1		 1,5
1,0
1,0
0,8		 4,5
5,5
5,5
6,5		 IM 1081
IM 2081
IM 3081		 180
190
185

Двигатели изготовляются на номинальные напряжения: при частоте 50 Гц - 220, 380, 660 В, при частоте 60 Гц - 220, 380, 440 В по ГОСТ 12139-84.
Двигатели, предназначенные для работы от сети 60 Гц, имеют синхронную частоту вращения на 20% выше, чем двигатели, работающие от сети 50 Гц.
Класс вибрации двигателей нормальной точности с соотношением чисел полюсов 2р = 4/2 - 2,8 мм/с, остальных двигателей - 1,8 мм/с по ГОСТ 16921-83, класс вибрации двигателей повышенной точности - 1,8 мм/с.
Предельные значения средних уровней звука двигателей на частоту 50 Гц на большей частоте вращения не превышает значений, установленных для машин класса 3 по ГОСТ 16372-84, за исключением АИР160-4/2 и АИР180М-12/8/6/4, уровень звука которых не превышает 79 и 76 дБА соответственно.
Для двигателей устанавливаются следующие показатели:
средний ресурс до капитального ремонта - 30000 ч;
средняя наработка на отказ - 23000 ч.
Гарантийный срок эксплуатации - 2 года со дня начала эксплуатации двигателя при гарантийной наработке 10000 ч.

Габаритные, установочные и присоединительные размеры приведены на рис. 1, 2, 3.

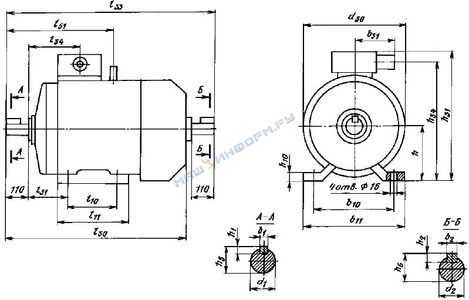

Габаритные, установочные и присоединительные размеры двигателей исполнений IM1081, IM1082:

Таблица к рис. 1
Тип двигателя Число полюсов Габаритные размеры, мм Установочные и присоединительные размеры, мм
l30 l33 h31 d30 l10 l11 l31 l34 l51 d1 d2 b1 b2 b10 b11 b31 h

h1

 h2

h5

 h6 h10 h34
АИР160S 2 605 720 405 350 178 218 108 136 351 42 42 12 12 254 294 160 160 8 8 45 45 20 318
4, 6, 8 48 14 9 51,5
АИР160М 2 645 760 210 250 42 12 8 45
4, 6, 8 48 14 9 51,5
АИР180S 2 630 744 440 375 203 253 121 150 379 48 14 279 320 184 180 9 51,5 20 379
4 55 16 10 59
АИР180М 2 680 794 241 290 48 14 9 51,5
4, 6, 8 55 16 10 59

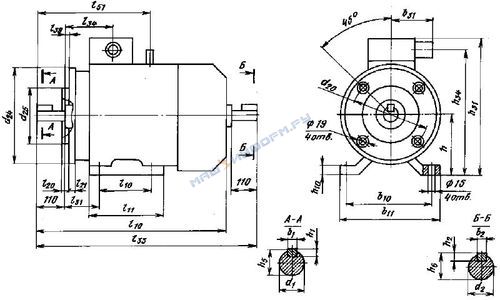

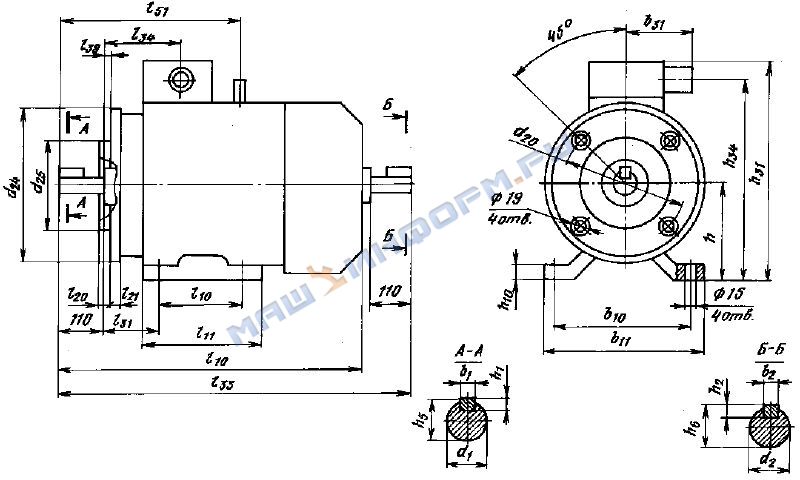

Габаритные, установочные и присоединительные размеры двигателей исполнений IM2081, IM2082:

Таблица к рис. 2
Тип двигателя Число полюсов Габаритные размеры, мм Установочные и присоединительные размеры, мм
l30 l33 h31 d24 l10 l11 l20 l21 l31 l34 l39 l51 d1 d2 d20 d25 b1 b2 b10 b11 b31 h1 h2 h5 h6 h10 h34
АИР160S 2 605 720 405 350 178 218 5 15 108 136 0 351 42 42 300 250 12 12 254 294 160 8 8 45 45 20 318
4, 6, 8 48 14 9 51,5
АИР160М 2 645 760 210 250 42 12 8 45
4, 6, 8 48 14 9 51,5
АИР180S 2 630 744 440 400 203 253 121 150 379 48 350 300 14 279 320 184 9 51,5 20 379
4 55 16 10 59
АИР180М 2 680 794 241 290 48 14 9 51,5
4, 6, 8 55 16 10 59


Габаритные, установочные и присоединительные размеры двигателей исполнений IM3081, IM3082:

Таблица к рис. 3
Тип двигателя Число полюсов Габаритные размеры, мм Установочные и присоединительные размеры, мм
l30 l33 h37 d24 l20 l21 l34 l39 l51 d1 d2 d20 d25 b1 b2 b31 h1 h2 h5 h6 h35
АИР160S 2 605 720 245 350 5 15 136 0 351 42 42 300 250 12 12 160 8 8 45 45

176

4, 6, 8 48 14 9 51,5
АИР160М 2 645 760 42 12 8 45
4, 6, 8 48 14 9 51,5
АИР180S 2 630 744 260 400 150 379 48 350 300 14 184 9 51,5

189

4 55 16 10 59
АИР180М 2 680 794 48 14 9 51,5
4, 6, 8 55 16 10 59

Предельные отклонения на установочные и присоединительные размеры двигателей нормальной и повышенной точности по ГОСТ 8592-79. Буквенные обозначения габаритных, установочных и присоединительных размеров по ГОСТ 4591-70.
Двигатели изготовляются с изоляцией класса F по ГОСТ 8865-87. Превышение температуры обмотки статора должно соответствовать ГОСТ 184-74.
Двухскоростные двигатели изготовляются с шестью выводными концами обмотки статора, трех- и четырехскоростные - с девятью и двенадцатью концами соответственно.
Двухскоростные двигатели выполняются однообмоточными с переключением числа полюсов. Схемы соединения обмоток:
для двигателей габаритов 160, 180 с 2р = 4/2, 8/4, 12/6 и для двигателей габарита 180 с 2р = 8/6 приведены на рис. 4;

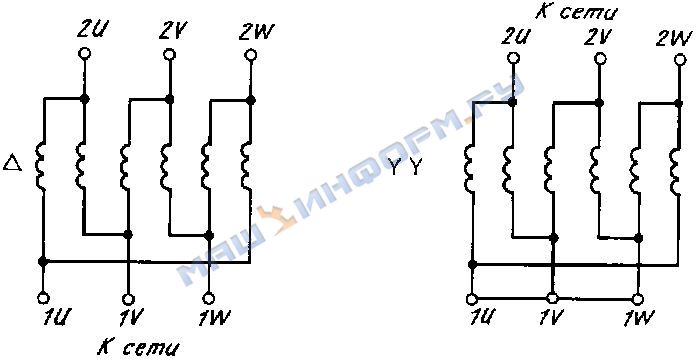

Схемы соединения обмоток однообмоточных двигателей
для двигателей габарита 160 с 2р = 8/6 и 160, 180 с 2р = 6/4 приведены на рис. 5.

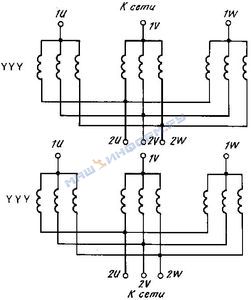

Схемы соединения обмоток двухобмоточных двигателей
Трех- и четырехскоростные двигатели выполняются с двумя раздельными обмотками:
двигатели с числом полюсов 8/6/4:
обмотка 2р = 8/4 - по схеме рис. 4;
обмотка 2р = 6 - отдельная;
двигатели с числом полюсов 12/8/6/4:
обмотка 2р = 12/6 и 2р = 8/4 по схеме рис. 4.
Вводное устройство должно быть расположено сверху.
Двигатели должны изготовляться с вводным устройством К-3-П.
Вводное устройство двигателей химически стойкого исполнения должно изготовляться в исполнении К-2-П.
Вводное устройство должно допускать закрепление гибкого металлорукава с подводящими проводами, кабелей с медными или алюминиевыми жилами с оболочкой из пластиков.
Двигатели при напряжении 220 В должны изготовляться с вводным устройством, допускающим подсоединение кабелей только с медными жилами. -

В комплект поставки входят: двигатели со шпонкой на валу; шкив, салазки, фундаментальные болты (по требованию заказчика); техническое описание и инструкция по эксплуатации.
