Двигатели асинхронные АИР80Ж-АИР100Ж

Общие сведения

Асинхронные двигатели серии АИР80Ж-АИР100Ж предназначены для привода моноблочных центробежных насосов от сети трехфазного переменного тока напряжением 380 В частоты 50 и 60 Гц и работы в помещениях с химически активной средой.

Структура условного обозначения

АИРХХХХЖХ2 ХХ:
АИР - серия;
Х - габарит (80; 90; 100 мм);
Х - длина сердечника статора (А - первая длина, В - вторая);
Х - установочный размер по длине корпуса (S, L);
Х - число полюсов (2; 4);
Ж - удлиненный конец вала;
Х2 - химостойкое исполнение;
ХХ - виды климатического исполнения У2, У3, Т2 по ГОСТ
15150-69.

Условия эксплуатации

Номинальные значения климатических факторов внешней среды по ГОСТ 15150-69 и ГОСТ 15543.1-89:
Высота над уровнем моря не более 1000 м, атмосфера типа II по ГОСТ 15150-69.
Запыленность воздуха не более 10 мг/м3.
Окружающая среда невзрывоопасная, не содержит токопроводящей пыли и паров веществ, вредно влияющих на изоляцию.
Двигатели химостойкого исполнения Х2 У3 допускают работу при температуре окружающего воздуха от 10 до 40°С с относительной влажностью до (95±3)%.
Степень защиты двигателей IР54 по ГОСТ 17494-87.
Группа механического исполнения М1 по ГОСТ 17516.4-90.
Изоляция класса нагревостойкости F по ГОСТ 8865-93.
Способ охлаждения двигателей 1С0141 по ГОСТ 20459-87.
Значение среднего уровня звука двигателей не должно превышать значений, указанных в табл. 1.

Таблица 1

Габарит Значение среднего уровня звука, дБА,
для числа полюсов 2 р
2 4
80 65 58
90 68 58
100 68 62

Класс вибрации двигателей 1,8 по ГОСТ 16921-83. Двигатели должны допускать воздействие на удлиненный конец вала радиальных и осевых нагрузок, создаваемых приводными механизмами (включая массу вращающихся деталей, насаживаемых на вал), в соответствии с табл. 2.

Таблица 2

Типоисполнение Число полюсов Вид нагрузки, Н
Радиальная Осевая
АИР80 2; 4 118 ±294
АИР90 2; 4 118 ±294
АИР100 2 216 ±441
АИР100 4 245 ±441

Место приложения радиальной нагрузки - на расстоянии l1+l39 от опорного торца крепежного фланца.
Двигатели должны допускать навешивание на удлиненный конец вала вращающихся деталей массой, не более приведенной в табл. 3.

Таблица 3

Типоисполнение Число полюсов Масса деталей, кг
АИР80 2; 4 4
АИР90 2; 4 5
АИР100 2 6
АИР100 4 7

Центр массы располагается на расстоянии 0,67 (l1+l39) от опорного торца крепежного фланца.
Двигатели конструктивного исполнения IМ2081 допускает навешивание на фланец двигателя деталей массой, не более приведенной в табл. 4.

Таблица 4

Типоисполнение Масса деталей, кг
АИР80 10
АИР90 15
АИР100 20

Центр массы груза располагается на расстоянии 0,67 (l1+l39) от опорного торца крепежного фланца. Насосы, имеющие массу больше массы, приведенной в табл. 4, должны иметь собственную опору, разгружающую фланец двигателя.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75, ГОСТ 21130-75.
Требования пожарной безопасности по ГОСТ 12.1.004-85.
Двигатели для внутригосударственных и экспортных поставок соответствуют ТУ 16-88 (ИАКФ.525000.025 ТУ).

ТУ 16-88 (ИАКФ.525000.025 ТУ)

Номинальные значения основных параметров двигателей указаны в табл. 5.

Таблица 5

Типоисполнение Мощность, кВт КПД, % соs j Асинхронная частота вращения, мин-1 Mпуск

Mном

 Mмакс

Mном

 Mмин

Mном

 Iпуск

Iном

АИР80А2

 1,5 81 0,85 2850 2,1 2,2 1,6 7

АИР80В2

 2,2 82,5 0,87 2

АИР80В4

 1,5 78 0,83 1400 2,2 5,5

АИР90L2

 3 83,5 0,88 2850 2 7

АИР90L4

 2,2 81 0,83 1400 2,1 6,5

АИР100S2

 4 87 0,88 2850 2 7,5

АИР100L2

 5,5 88 0,89

АИР100S4

 3 82 0,83 1410 7

АИР100L4

 4 85 0,84 2,1 2,4 6

Примечание. В двигателях АИР80ЖХ2 У3–АИР100ЖХ2 У3 ввиду применения нержавеющей стали с пониженными магнитными свойствами допускается снижение КПД на 1% и cos j на 0,04 относительно значений для двигателей АИР80ЖУ2–АИР100ЖУ2.

Примечания:

Мпуск

Mном

– кратность начального пускового момента к номинальному;

Mмакс

Mном

– кратность максимального момента к номинальному;

Mмин

Mном

– кратность минимального момента к номинальному;

Iпуск

Iном

– кратность начального пускового тока к номинальному.


Масса двигателей приведена на рис. 1, 2. Допуск на массу плюс 5%. Отклонение в противоположную сторону не ограничивается.

Таблица к рис. 1

Типоисполнение Размеры, мм
l1 l10 l17 l20 l21 l30 l39 l51 b10 b16 h h5 h10
АИР80А2Ж 28 100 10 3,5 10 392,5 118 168 125 12 80 21,5 9
АИР80В2Ж 416,5
АИР80В4Ж
АИР90L2Ж 125 4 12 431 174 140 90 10
АИР90L4Ж
АИР100S2Ж 36 112 12 14 471 135 198 160 16 100 22,5 12
АИР100L2Ж 140 502
АИР100S4Ж 112 471
АИР100L4Ж 140 502
Окончание табл. к рис. 1

Типоисполнение Размеры, мм Радиальное биение поверхности d1 относительно оси вращения, мм Масса, кг
h31 d1 d3 d20 d22 d24 d25
АИР80А2Ж 204,5 19 25 165 12 200 130 0,07 13,1
АИР80В2Ж 15,7
АИР80В4Ж 14,8
АИР90L2Ж 224,5 20
АИР90L4Ж 215 15 250 180 19,8
АИР100S2Ж 246,5 20 28 0,08 27,3
АИР100L2Ж 33,4
АИР100S4Ж 24,4
АИР100L4Ж 30,4

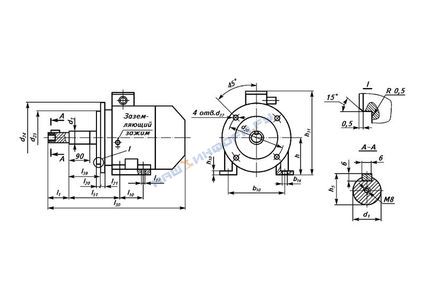

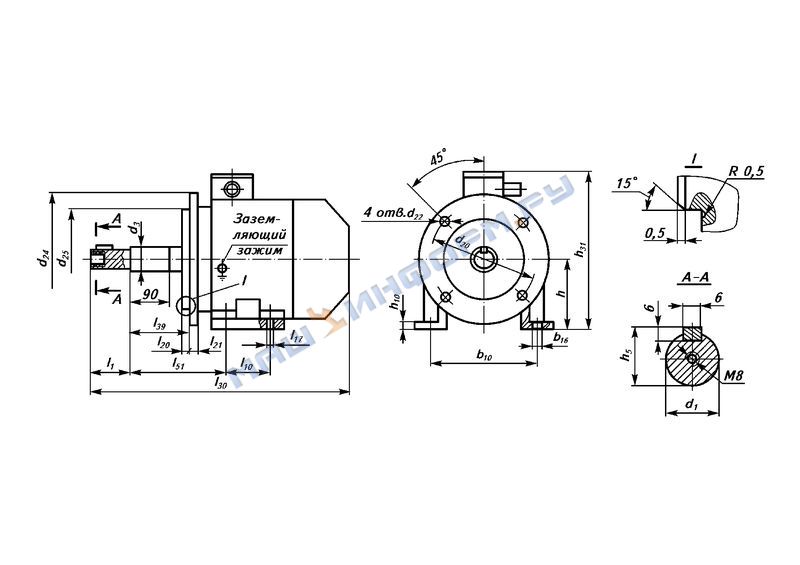

Общий вид, габаритные, установочные, присоединительные размеры и масса двигателей исполнения IM2081

Таблица к рис. 2

Типоисполнение Размеры, мм Радиальное биение поверхности d1 относительно оси вращения, мм Масса, кг
l1 l20 l21 l30 l39 h5 h37 d1 d3 d20 d22 d24 d25
АИР80А2Ж 28 3,5 10 392,5 118 21,5 124,5 19 25 165 12 200 130 0,07 13,0
АИР80В2Ж 416,5 15,6
АИР80В4Ж 14,5
АИР90L2Ж 4 12 431 134,5 215 15 250 180 19,9
АИР90L4Ж 19,4
АИР100S2Ж 36 14 471 135 22,5 146,5 20 28 0,08 26,8
АИР100L2Ж 502 32,9
АИР100S4Ж 471 23,9
АИР100L4Ж 502 29,9

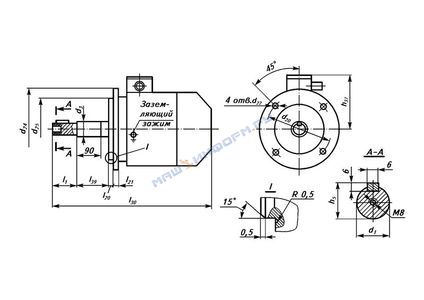

Габаритные, установочные, присоединительные размеры и масса двигателей исполнения IM3081
Номинальный режим работы продолжительный (S1) по ГОСТ 183-74.
Гарантийный срок - 3 года со дня ввода двигателя в эксплуатацию.
Для двигателей, предназначенных для экспорта, гарантийный срок - 2 года со дня ввода в эксплуатацию, но не более 3 лет с момента проследования через государственную границу при соблюдении потребителем правил эксплуатации, хранения, транспортирования и монтажа двигателей.

Конструкция двигателей обеспечивает функционирование и сохранение технических параметров с заданной надежностью в течение заданного срока службы, а также удобство и безопасность в эксплуатации.
Двигатель состоит из следующих основных сборочных единиц: статора, ротора, переднего и заднего подшипниковых узлов, вентилятора, кожуха, токоввода.
Статор состоит из станины с прилитым основанием токоввода. В станину, имеющую вертикально-горизонтальное оребрение, запрессован сердечник статора, набранный из листов электротехнической стали.
В коробке выводов крепится блок зажимов для крепления выводных проводников, штуцер для уплотнения ввода кабеля и защитная крышка.
Обмотка статора однослойная, всыпная.
Ротор представляет собой шихтованный из листов электротехнической стали сердечник, насаживаемый на вал. Обмотка ротора (короткозамкнутая) выполнена из алюминия.
Подшипники - закрытого типа, обеспечивают работу двигателя без замены и пополнения смазки в течение всего срока службы.
Вентилятор, выполненный из алюминия или пластмассы, насаживается на вал двигателя и защищается стальным или пластмассовым кожухом.
Габаритные, установочные и присоединительные размеры двигателей приведены на рис. 1, 2. Предельные отклонения установочных и присоединительных размеров по ГОСТ 7592-79.

В комплект поставки входят: двигатель со шпонкой; паспорт, только для поставок на экспорт. Паспортом двигателей, изготовленных для нужд народного хозяйства, является паспортная табличка. Техническое описание и инструкция по эксплуатации - в количестве, указанном в заказе-наряде, но не более 1 экз. на 10 двигателей, а на экспорт - в соответствии с заказом.
