Двигатели асинхронные АГД100У3
Общие сведения
Асинхронные трехфазные двигатели типа АГД100 У3 односкоростные и двухскоростные, с нормальной или повышенной точностью по установочным и присоединительным размерам, с температурной защитой или без защиты, и любое их сочетание предназначены для электропривода главного движения металлообрабатывающих станков и для применения в широком спектре устройств общепромышленного оборудования.
Структура условного обозначения
АГД100ХХ ПБ У3:
А - асинхронный;
ГД - главного движения;
100 - габарит (высота оси вращения, мм);
Х - установочный размер по длине станины (S, L);
Х - число полюсов односкоростных двигателей (2; 4; 6; 8);
соотношение чисел полюсов двухскоростных двигателей
(4/2; 6/4; 8/4; 8/6);
П - повышенная точность присоединительных и установочных
размеров;
Б - встроенная температурная защита;
У3 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
В помещениях с естественной вентиляцией.
высота над уровнем моря до 1000 м, при эксплуатации на высотах более 1000 м мощность на валу должна быть снижена с учетом коэффициента нагрузки, приведенного в табл. 1;
| Высота, м | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4300 |
| Коэффициент нагрузки | 1 | 0,98 | 0,95 | 0,92 | 0,88 | 0,84 | 0,80 | 0,75 |
Температура окружающей среды от минус 45 до 40 °С.
Относительная влажность воздуха до 80% при температуре 15 ° С.
Группа механического исполнения М8 по ГОСТ 17516.1-90.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75, ГОСТ 21130-75 с учетом требований "Правил устройства электроустановок".
Двигатели изготовляются ТУ 3.06 Украины 017-94.
ТУ 3.06 Украины 017-94
Номинальные значения основных параметров односкоростных двигателей при работе от сети переменного тока с напряжением 380 В частотой 50 Гц приведены в табл. 2, двухскоростных - в табл. 3.
| Типоисполнение | Номинальная мощность, кВт | Синхронная частота вращения, мин-1 | КПД, % | соs j | Скольжение, % | Mмакс Mном | Mпуск Mном | Mмин Mном | Iпуск Iном | Масса, кг |
| АГД100S2 | 4 | 3000 | 86,5 | 0,89 | 4 | 2,2 | 2,0 | 1,2 | 7,5 | 26,2 |
| АГД100L2 | 5,5 | 87,5 | 0,91 | 31 | ||||||
| АГД100S4 | 3 | 1500 | 82 | 0,83 | 6 | 1,6 | 6,5 | 25 | ||
| АГД100L4 | 4 | 84 | 0,84 | 2,4 | 30,1 | |||||
| АГД100L6 | 2,2 | 1000 | 81 | 0,73 | 5 | 2,2 | 5,5 | 28,2 | ||
| АГД100L8 | 1,5 | 750 | 76 | 10 | 1,7 | 1,6 | 1,2 | 28 |
| Типоисполнение | Номинальная мощность, кВт | Синхронная частота вращения, мин-1 | КПД, % | соs j | Скольжение, % | Mмакс Mном | Mпуск Mном | Mмин Mном | Iпуск Iном | Масса, кг |
| АГД100S4/2 | 2,65/3,4 | 1500/3000 | 80/77 | 0,82/0,91 | 4/6 | 2,2/2,2 | 1,8/1,8 | 1,3/1,3 | 6/6 | 27 |
| АГД100S6/4 | 1,8/2,1 | 1000/1500 | 77/78 | 0,70/0,86 | 6/8 | 2,2/1,9 | 1,8/1,7 | 1,6/1,2 | ||
| АГД100S8/4 | 1,0/1,7 | 750/1500 | 68/80 | 0,61/0,87 | 6,7/4,7 | 1,8/1,9 | 1,2/1,4 | 1,1/1,1 | 5/6 | 26,5 |
| АГД100S8/6 | 0,7/0,9 | 750/1000 | 66/74 | 0,57/0,67 | 8/7 | 2,0/1,8 | 1,6/1,2 | 1,5/1,1 | 4/5 | |
| АГД100L4/2 | 3,2/4,2 | 1500/3000 | 82/80 | 0,82/0,92 | 4/5 | 2,2/2,2 | 1,8/1,8 | 1,6/1,6 | 7/7 | 32,5 |
| АГД100L6/4 | 2,5/2,8 | 1000/1500 | 80/80 | 0,71/0,87 | 6/8 | 2,2/1,9 | 1,8/1,7 | 1,6/1,2 | 6/6 | |
| АГД100L8/4 | 1,4/2,4 | 750/1500 | 69/81 | 0,62/0,89 | 6,7/6 | 1,8/1,8 | 1,2/1,2 | 1,1/1,1 | 5/6 | 32,3 |
| АГД100L8/6 | 1,0/1,3 | 750/1000 | 66/76 | 0,64/0,72 | 8/6 | 2/1,8 | 2/1,5 | 1,8/1,2 | 4/5 | 32,7 |
Допустимые отклонения основных параметров по ГОСТ 183-74.
Номинальный режим работы двигателей продолжительный (S1) по ГОСТ 183-74.
Двигатели изготовляются для работы от сети переменного тока напряжением 220, 220/380, 440 и 660 В, частотой 50 и 60 Гц.
При отсутствии указаний заказчика двигатели изготовляются на напряжение 380 В при соединении фаз в "треугольник", частоту тока 50 Гц.
Класс нагревостойкости изоляции F по ГОСТ 8865-93.
Среднеквадратическое значение виброскорости при работе двигателя на холостом ходу:
1,12 мм/с для двигателей повышенной точности по габаритным и присоединительным размерам;
1,8 мм/с для двигателей нормальной точности.
Гарантийный срок - 2 года со дня ввода двигателя в эксплуатацию при гарантийной наработке 10 000 ч.
Двигатель выполнен закрытым с наружным обдувом.
Статор состоит из алюминиевой станины с горизонтальным оребрением с прилитым корпусом коробки выводов и сердечника, запрессованного в станину. Статор двигателя имеет трехфазную обмотку. Обмотка статора - всыпная, выполненная эмалированным проводом.
Односкоростные двигатели напряжением 380 В имеют три вывода и схему соединения обмоток "звезда", напряжением 220/380 В имеют шесть выводов и схему соединения обмоток "треугольник"/"звезда".
Обмотки двухскоростных двигателей рассчитаны и соединены в соответствии со схемами, приведенными в табл. 4.
| Типоисполнение | Число полюсов | Соединения выводов обмоток | Схема соединений | |||||
| 1W | 1V | 1U | 2W | 2V | 2U | |||
| АГД100S4/2 | 4 | А | В | С | Свободны | "Треугольник" | ||
| 2 | Замкнуты | А | В | С | "Двойная звезда" | |||
| АГД100S6/4 | 6 | Свободны | А | В | С | "Тройная звезда" | ||
| 4 | А | В | С | Свободны | То же | |||
| АГД100S8/4 | 8 | А | В | С | То же | "Треугольник" | ||
| 4 | Замкнуты | А | В | С | "Двойная звезда" | |||
| АГД100S8/6 | 8 | Свободны | А | В | С | "Тройная звезда" | ||
| 6 | А | В | С | Свободны | То же | |||
| АГД100L4/2 | 4 | А | В | С | То же | "Треугольник" | ||
| 2 | Замкнуты | А | В | С | "Двойная звезда" | |||
| АГД100L6/4 | 6 | Свободны | А | В | С | "Тройная звезда" | ||
| 4 | А | В | С | Свободны | То же | |||
| АГД100L8/4 | 8 | А | В | С | То же | "Треугольник" | ||
| 4 | Замкнуты | А | В | С | "Двойная звезда" | |||
| АГД100L8/6 | 8 | Свободны | А | В | С | "Тройная звезда" | ||
| 6 | А | В | С | Свободны | То же | |||
Двигатель может иметь (буква Б в условном обозначении) встроенный в обмотку статора датчик температурной защиты - терморезистор СТ4-15 по ОЖО.468.053 ТУ.
Блок управления температурной защитой в комплект поставки не входит.
Ротор представляет собой сердечник из электротехнической стали, насаженный на вал. Короткозамкнутая обмотка ротора выполнена из алюминия.
Подшипниковые щиты выполнены из алюминия. В подшипниковых щитах установлены закрытые подшипники, в которые заложена смазка на весь срок службы подшипника. Тип подшипников - 76-180306К1С9Ш2У.
Кожух вентилятора дистанционирован от статора и образует кольцевой воздуховод охлаждающего воздуха.
Токоввод электродвигателя выполнен в виде коробки выводов:
исполнения К-3-II для двигателей с температурной защитой;
исполнения К-3-I для двигателей без температурной защиты.
Конструктивное исполнение двигателя (рисунок) по способу монтажа IМ1081, IМ1082, IМ2081, IМ2082, IМ3081 по ГОСТ 2479-79.
Предельные отклонения на установочные и присоединительные размеры по ГОСТ 8592-79.
Степень защиты двигателя IР54 по ГОСТ 17494-87.
Способ охлаждения 1С0141 по ГОСТ 20459-87.

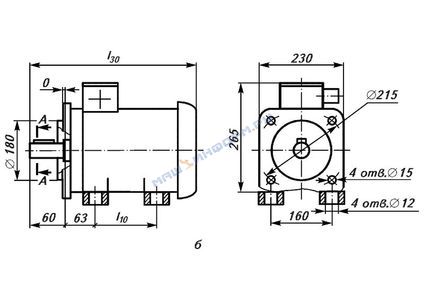

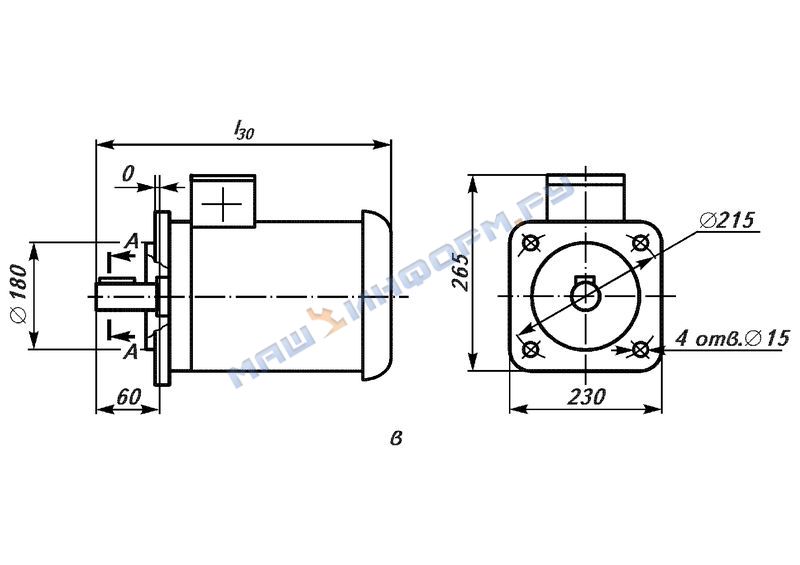

Габаритные, установочные и присоединительные размеры двигателей:
АГД100S (l30=365 мм; l10=112 мм) и АГД100L (l30=395 мм; l10=140 мм) исполнений IM1081 (а), IM2081 (б), IM3081 (в) Q
В комплект поставки входят: двигатель, паспорт, инструкция по эксплуатации.
