Двигатель асинхронный специальный типа ДАСК-90
Общие сведения
Двигатель асинхронный специальный трехфазный с короткозамкнутым ротором типа ДАСК-90 предназначен для привода стационарного компрессора. Изготовляется для внутригосударственных и экспортных поставок в страны с умеренным и тропическим климатом.
Структура условного обозначения
ДАСК-90-6Х3:
ДАСК - двигатель асинхронный специальный для привода
компрессора;
90 - номинальная мощность, кВт;
6 - число полюсов;
Х3 - климатическое исполнение (У, Т) и категория размещения по
ГОСТ 15150-69.
Условия эксплуатации
Номинальные значения климатических факторов внешней среды по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Группа механического исполнения М1 по ГОСТ 17516.1-90.
Окружающая среда, не содержащая химически агрессивных примесей.
Закрытые помещения с естественной вентиляцией без искусственно регулируемых климатических условий.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75.
Двигатель соответствует ТУ 16-94 ГАЕИ.526614.001 ТУ.
Нормативно-технический документ
ТУ 16-94 ГАЕИ.526614.001 ТУ
Технические характеристики
Основные параметры двигателей приведены в таблице.
| Наименование параметра | Значение параметра | ||
| Номинальная мощность, кВт | 90 | 90 | 90 |
| Номинальное напряжение, В | 380 | 400* | 415* |
| Номинальная частота, Гц | 50 | 50 | 50 |
| Номинальный ток статора, А | 180 | 173 | 170 |
| Номинальная синхронная частота вращения, мин–1 | 1000 | 1000 | 1000 |
| КПД, % | 91,9 | 92,2 | 92,3 |
| соs j | 0,82 | 0,81 | 0,8 |
| Кратность начального пускового момента к номинальному | 1,4 | 1,6 | 1,7 |
| Кратность максимального вращающего момента к номинальному | 2 | 2,2 | 2,4 |
| Кратность начального пускового тока к номинальному | 5 | 5,5 | 6 |
| Момент инерции ротора, кг·м2 | 3,95 | 3,95 | 3,95 |
| Масса, кг: | |||
| двигателя | 520 | ||
| блока управления, не более | 38 | ||
| * Двигатели на напряжения 400, 415 В изготовляются только в тропическом исполнении. | |||
Режим работы двигателя продолжительный (S1) по ГОСТ 183-74.
Пуск двигателя прямой от полного напряжения сети.
Конструктивное исполнение двигателя по способу монтажа IМ5210 по ГОСТ 2479-79 (рис. 1).

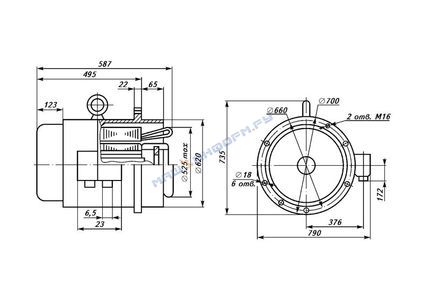

Общий вид, габаритные, установочные и присоединительные размеры двигателя ДАСК-90
Станина литая.
Сердечник статора набран из изолированных листов электротехнической стали, запрессован в станину.
Пазы статора открытые, прямоугольные.
Обмотка статора катушечная двухслойная, намотанная прямоугольным проводом.
Изоляция обмотки статора - термореактивная, типа Монолит-2 класса нагревостойкости не ниже В.
Соединение фаз обмотки статора "звезда". Обмотка статора имеет три выводных конца, выведенных через отверстие в станине в коробку выводов.
Коробка выводов расположена с левой стороны двигателя, если смотреть со стороны компрессора. Допускается разворот с фиксацией коробки выводов через 180°.
Сердечник ротора набран из изолированных листов электротехнической стали, запрессован на втулку-вал и закреплен от проворота шпонкой.
Пазы ротора открытые, прямоугольные.
Короткозамкнутая обмотка сварная из алюминиевых шин и колец.
Кожух сварной, стальной с центральным отверстием для забора охлаждающего воздуха, закрытым сеткой.
Конструктивное исполнение блока управления представлено на рис. 2.

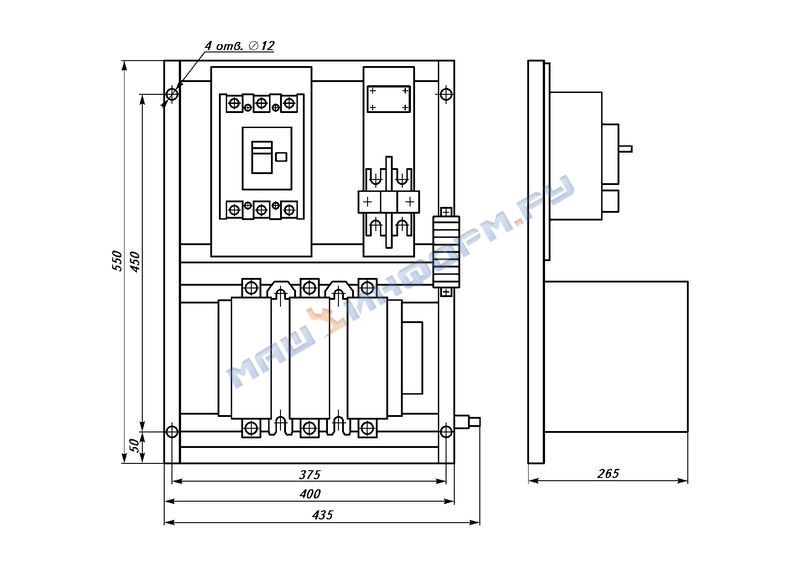

Общий вид, габаритные, установочные и присоединительные размеры блока управления
Блок управления состоит из рамы с установленными на ней контактором, автоматическим выключателем, трансформатором тока, блоком зажимов, зажимом заземления.
Двигатель допускает правое и левое направление вращения.
Степень защиты двигателя IР00 по ГОСТ 17494-87 и ГОСТ 14254-96.
Способ охлаждения 1С01 по ГОСТ 20459-87.
В двигателе предусмотрен контроль температуры обмотки статора. В каждую фазу обмотки статора вмонтировано по одному терморезистору СТ14-2А-130 ОЖО.468.165 ТУ. _
В комплект поставки входят: двигатель, блок управления, эксплуатационная документация.
