Двигатель асинхронный крановый типа АК112
Общие сведения
Асинхронный двигатель типа АК112L предназначен для электропривода крановых механизмов, в частности для электропривода передвижения крана (лесопогрузчика) КБ-572Б, и общепромышленных механизмов и машин.
Структура условного обозначения
АК112LХХ Х1:
А - асинхронный;
К - крановый;
112 - габарит (высота оси вращения, мм), для двигателей
конструктивных исполнений по способу монтажа IМ2081, IМ3081
размер соответствует присоединительному фланцу FF265 по ГОСТ
28330-89;
L - установочный размер по длине станины;
Х - установочный размер по длине сердечника статора (А; В);
Х - число полюсов, определяющее типоисполнение двигателя (2; 4);
Х1 - климатическое исполнение (У, Т) и категория размещения по
ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря до 1000 м.
При эксплуатации на высотах более 1000 м мощность на валу должна быть снижена с учетом коэффициента нагрузки, приведенного в табл. 1.
| Высота, м | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4300 |
| Коэффициент нагрузки | 1 | 0,98 | 0,95 | 0,92 | 0,88 | 0,84 | 0,80 | 0,75 |
Температура окружающей среды от минус 45 до 40°С (У1), от минус 10 до 55°С (Т1).
Относительная влажность до 100% при температуре 20°С (У1), 35°С (Т1).
Требования к двигателю по стойкости к воздействию солнечной радиации, соляного тумана, озона и плесневых грибов не предъявляются.
Степень защиты двигателя IР54 по ГОСТ 17494-87.
Группа механического исполнения М3 по ГОСТ 17516.1-90.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75, ГОСТ 21130-75 с учетом требований действующих "Правил устройства электроустановок".
Двигатель соответствует ТУ 3.06 Украины 013-93.
ТУ 3.06 Украины 013-93
Основные технические данные двигателей приведены в табл. 2.
| Наименование параметра | Значение параметра для типоисполнений | |||
| АК112L4 | АК112L2 | АК112LА6 | АК112LВ6 | |
| Напряжение, В | 220/380 | 220/380 | 220/380 | 220/380 |
| Частота питающей сети, Гц | 50 | 50 | 50 | 50 |
| Мощность, кВт | 5,5 | 7,5 | 3 | 4 |
| Синхронная частота вращения, мин-1 | 1500 | 3000 | 1000 | 1000 |
| КПД, % | 86 | 87,5 | 81 | 81,5 |
| соs j | 0,8 | 0,88 | 0,76 | 0,76 |
| Скольжение, % | 6 | 4 | 6 | 6,7 |
| Масса двигателя, кг | 44 | 44 | 34,3 | 39,4 |
| Средний уровень звука, дБА | 72 | 82 | 69 | 69 |
Номинальный режим работы двигателя продолжительный S1 по ГОСТ 183-74.
Способ охлаждения двигателя 1С0141 по ГОСТ 20459-87.
Класс вибрации двигателя 1,8.
Класс нагревостойкости изоляции F по ГОСТ 8865-93.
Гарантийный срок - 2 года со дня ввода двигателей в эксплуатацию при гарантийной наработке 10 000 ч.
Двигатель выполнен закрытым с наружным обдувом.
Статор состоит из алюминиевой станины с горизонтальным оребрением с прилитым корпусом коробки выводов и сердечника, запрессованного в станину. Статор двигателя имеет трехфазную обмотку, рассчитанную на напряжение 220/380 или 380 В частотой тока 50 Гц, схема соединения "треугольник"/"звезда" или "звезда", выполненную эмалированным проводом.
Ротор представляет собой сердечник из электротехнической стали, насаженный на вал. Короткозамкнутая обмотка ротора выполнена из алюминия.
Токоввод состоит из коробки выводов типа К-3-II (по заказу потребителя К-3-I) и размещенной внутри нее панели для крепления проводников силовых цепей.
В алюминиевых подшипниковых щитах установлены закрытые подшипники типа: 76-180307К4С9Ш2У - передний, 76-180306К1С9Ш2У - задний.
Кожух вентилятора дистанционирован от статора и образует кольцевой воздуховод охлаждающего воздуха, рабочее колесо вентилятора выполнено из пластмассы и насажено на вал двигателя.
Конструктивное исполнение двигателя (рисунок) - IМ1081, IМ2081, IМ3081 по ГОСТ 2479-79.

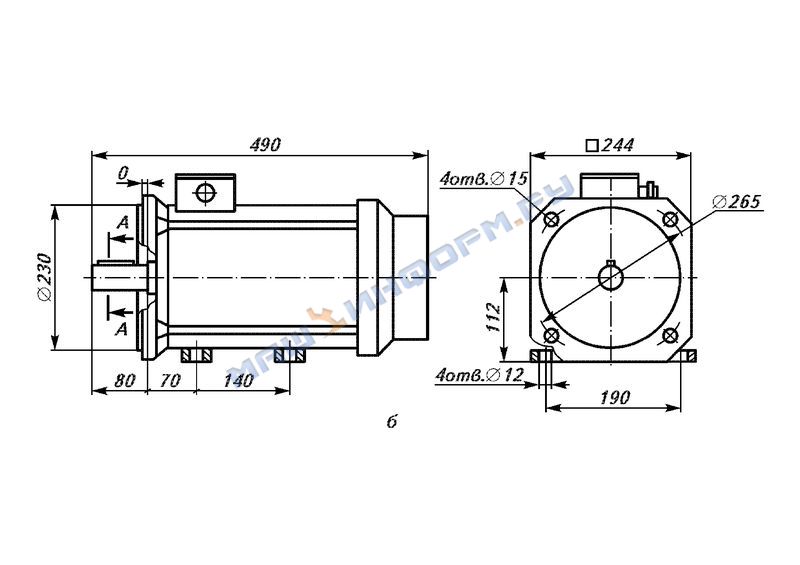

Общий вид, габаритные, установочные и присоединительные размеры двигателей типа АК112L исполнений IM1081 (а), IM2081 (б), IM3081 (в)
Предельные отклонения на установочные и присоединительные размеры по ГОСТ 8592-79. Q
В комплект поставки входят: двигатель, паспорт, инструкция по эксплуатации.
