Двигатель асинхронный АИР1Е71В2
Общие сведения
Двигатель асинхронный серии АИР1Е71В2 предназначен для привода машин и механизмов в различных областях народного хозяйства. Работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.
Структура условного обозначения
АИР1Е71В2 УХ:
А - асинхронный;
И - условное обозначение унифицированной серии;
Р - привязка мощностей к установочным размерам;
1Е - однофазный с рабочими конденсаторами;
71 - высота оси вращения, мм;
В - длина сердечника статора;
2 - число полюсов;
УХ - климатическое исполнение и категория размещения (2; 3.1)
по ГОСТ 15150-69.
Условия эксплуатации
Температура окружающей среды от минус 45 до 40°С для исполнения У2.
От минус 10 до 40°С для исполнения У3.1.
Относительная влажность воздуха до 80% при температуре 20°С.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 2.007.1-75.
Двигатель соответствует требованиям ЦИВР.525243.001 ТУ.
Технические характеристики
Номинальная мощность, кВт - 1,1 Напряжение, В - 220±10% Частота тока, Гц - 50 Номинальный ток, А - 7,7 Синхронная частота вращения, мин-1 - 3000 КПД, % - 72 соs j - 0,9 Масса, кг с конденсаторами - 11,7 без конденсаторов - 9,4 Средний ресурс двигателя до капитального ремонта, ч, не менее - 20 000
Гарантийный срок - 2 года со дня продажи двигателя через розничную торговую сеть.
При отсутствии в руководстве по эксплуатации отметки торгового предприятия гарантийный срок исчисляется с даты выпуска двигателя заводом-изготовителем.
Конструкция и принцип действия
Конструктивное исполнение двигателя по способу монтажа IМ1001, IМ2081 по ГОСТ 2479-79 (рис. 1, 2).

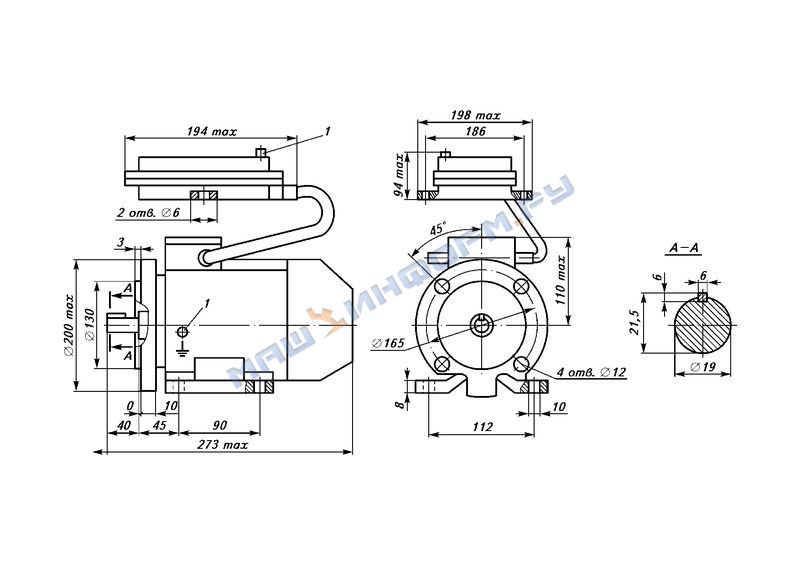

Общий вид, габаритные, установочные и присоединительные размеры двигателя АИР1Е71В2 исполнения IM1001:
1 - заземляющий зажим
Общий вид, габаритные, установочные и присоединительные размеры двигателя АИР1Е71В2 исполнения IM2081:
1 - по рис. 1
Двигатель имеет правое направление вращения вала. Время непрерывной работы двигателя на ХХ не должно превышать 10 мин.
Двигатель состоит из статора, ротора, переднего и заднего подшипниковых щитов, подшипников, вентилятора, кожуха и монтажа механического.
В коробке, расположенной на верху станины, крепится блок зажимов для подсоединения выводных концов от двигателя, конденсатора и кабеля питания.
Вентилятор крепится на валу с помощью пластины-шпонки.
Монтаж механический состоит из корпуса, в котором расположены два рабочих конденсатора, и крышки.
Соединение монтажа механического с клеммами блока зажимов двигателя осуществляется соответственно через уплотняющий штуцер монтажа механического и штуцер двигателя.
Кабель питания от сети к двигателю подводится через уплотняющий штуцер.
В двигателе установлены подшипники с постоянно заложенной смазкой на срок службы не менее 20 000 ч.
Запуск двигателя производится на ХХ. Для изменения направления вращения двигателя осуществляется перестановка перемычек на клеммах блока зажимов. ¦
В комплект поставки входят: двигатель со шпонкой на валу, руководство по эксплуатации, монтаж механический с рабочими конденсаторами суммарной емкостью 32 мкФ напряжением 500 В, упаковочная коробка.
