Асинхронные двигатели типов АД132 и АДВ132
Общие сведения
Асинхронные двигатели типов АД132 (корпусные) и АДВ132 (встраиваемые) предназначены для комплектования общепромышленных механизмов и машин.
Структура условного обозначения
АДВ132ХХХ ХХ:
АД - асинхронный двигатель;
В - встраиваемый;
132 - габарит (высота оси вращения, мм);
Х - установочный размер по длине станины (S, М);
Х - установочный размер по длине сердечника статора
(А - первая, В - вторая);
Х - число полюсов и сочетание чисел полюсов (2; 4; 6; 8/4);
ХХ - виды климатического исполнения (У1, У3, Т2) по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря до 1000 м; при эксплуатации на высотах более 1000 м мощность на валу должна быть снижена с учетом коэффициента нагрузки, приведенного в табл. 1.
| Высота, м | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4300 |
| Коэффициент нагрузки | 1 | 0,98 | 0,95 | 0,92 | 0,88 | 0,84 | 0,8 | 0,75 |
Двигатели климатических исполнений У1 и У3 предназначены для работы при температуре окружающей среды от минус 45 до 40°С и относительной влажности воздуха до 80% при температуре 20°С.
Двигатели климатического исполнения Т2 предназначены для работы при температуре окружающей среды от минус 10 до 50°С и относительной влажности до 80% при температуре 27°С.
Требования по воздействию солнечной радиации, озона, соляного тумана, коррозионно-активных агентов и плесневых грибов к двигателю не предъявляются.
Степень защиты двигателя IР54 по ГОСТ 17494.
Группа механического исполнения М8 по ГОСТ 17516.1-90.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75, ГОСТ 21130-75 с учетом требований действующих "Правил устройства электроустановок".
Двигатель соответствует ТУ У3.08-00213187-094-97.
ТУ У3.08.00213187.094-97
Номинальные значения основных параметров двигателей типа АД132 при работе от сети переменного тока с напряжением 380 В частоты 50 Гц приведены в табл. 2, двигателей типа АДВ132 - в табл. 3.
| Наименование параметра | Значение параметра для типоисполнений | |||
| АД132М2 | АД132S4 | АД132М4 | АД132М6 | |
| Номинальная мощность, кВт | 11 | 7,5 | 11 | 7,5 |
| Синхронная частота вращения, мин-1 | 3000 | 1500 | 1500 | 1000 |
| КПД, % | 88 | 87,5 | 87,5 | 84 |
| соs j | 0,9 | 0,86 | 0,855 | 0,81 |
| Скольжение, % | 2,3 | 2,9 | 4 | 4 |
| Кратность максимального вращающего момента к номинальному | 2,8 | 2,9 | 2,3 | 2,5 |
| Кратность начального пускового вращающего момента к номинальному | 1,7 | 2,2 | 1,7 | 2 |
| Кратность минимального вращающего момента к номинальному | 1,5 | 1,7 | 1,1 | 1,5 |
| Кратность начального пускового тока | 7,5 | 7,5 | 5,2 | 6 |
| Масса двигателя, кг | 60 | 50 | 70 | 70 |
| Наименование параметра | Значение параметра для типоисполнений | ||||
| АДВ132А2 | АДВ132А4 | АДВ132В4 | АДВ132В6 | АДВ132А8/4 | |
| Номинальная мощность, кВт | 11 | 7,5 | 11 | 7,5 | 3,2/5,3 |
| Синхронная частота вращения, мин-1 | 3000 | 1500 | 1500 | 1000 | 750/1500 |
| КПД, % | 88 | 87,5 | 87,5 | 84 | 77/80 |
| соs j | 0,9 | 0,86 | 0,855 | 0,81 | 0,71/0,9 |
| Скольжение, % | 2,3 | 2,9 | 4 | 4 | 3,8/3,7 |
| Кратность максимального вращающего момента к номинальному | 2,8 | 2,9 | 3,1 | 2,5 | 1,8/1,8 |
| Кратность начального пускового вращающего момента к номинальному | 1,7 | 2,2 | 2,3 | 2 | 1,2/1 |
| Кратность минимального вращающего момента к номинальному | 1,5 | 1,7 | 1,8 | 1,7 | 1/0,8 |
| Кратность начального пускового тока | 7,5 | 7,5 | 7 | 6 | 7,5/7,5 |
Примечание. Допустимые отклонения параметров –по ГОСТ 183–74.
Номинальный режим работы двигателя продолжительный (S1) по ГОСТ 183-74.
Двигатели изготовляются для работы от сети переменного тока напряжением 220, 220/380, 440 и 660 В частотой 50 и 60 Гц.
При отсутствии указаний заказчика двигатели изготовляются на напряжение 380 В при соединении фаз в "треугольник", частоту 50 Гц.
Класс нагревостойкости изоляции F по ГОСТ 8865-93.
Среднеквадратическое значение виброскорости при работе двигателя на холостом ходу 1,8 мм/с.
Гарантийный срок - 2 года со дня ввода двигателя в эксплуатацию при гарантийной наработке 10 000 ч.
Двигатель выполнен закрытым с наружным обдувом.
Статор состоит из алюминиевой станины с горизонтальным оребрением с прилитым корпусом коробки выводов и сердечника, запрессованного в станину. Статор двигателя имеет трехфазную обмотку. Обмотка статора всыпная, выполненная эмалированным проводом и рассчитанная:
на напряжение 220/380 В частотой 50 Гц, схема соединения "треугольник"/"звезда" на шесть выводов;
на напряжение 380 В частотой 50 Гц, схема соединения "звезда" на три вывода.
Статор двухскоростного встраиваемого двигателя АДВ132А8/4 имеет трехфазную обмотку с переключением полюсов по схеме Даландера, рассчитанную на напряжение 380 В при частоте 50 Гц, схема соединения "треугольник"/"двойная звезда" на шесть вводов.
Ротор представляет собой сердечник из электротехнической стали, насаженный на вал. Короткозамкнутая обмотка ротора выполнена из алюминия.
Подшипниковые щиты выполнены из алюминия. В подшипниковых щитах установлены закрытые подшипники, в которых заложена смазка на весь срок службы подшипника. Тип подшипников - 76-180309С9Ш2У.
Кожух вентилятора дистанционирован от статора и образует кольцевой воздуховод охлаждающего воздуха.
Токоввод электродвигателя выполнен в виде коробки выводов исполнения К-3-II.
Конструктивное исполнение по способу монтажа двигателей АД132 (рис. 1) - IМ1081, IМ2081, IМ3081, встраиваемого двигателя АДВ132 (рис. 2) - IМ5010 по ГОСТ 2479-79.

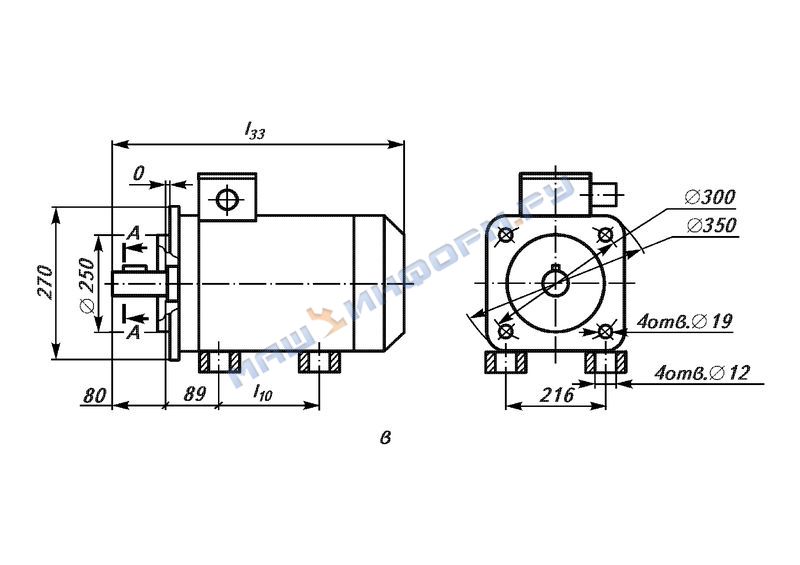

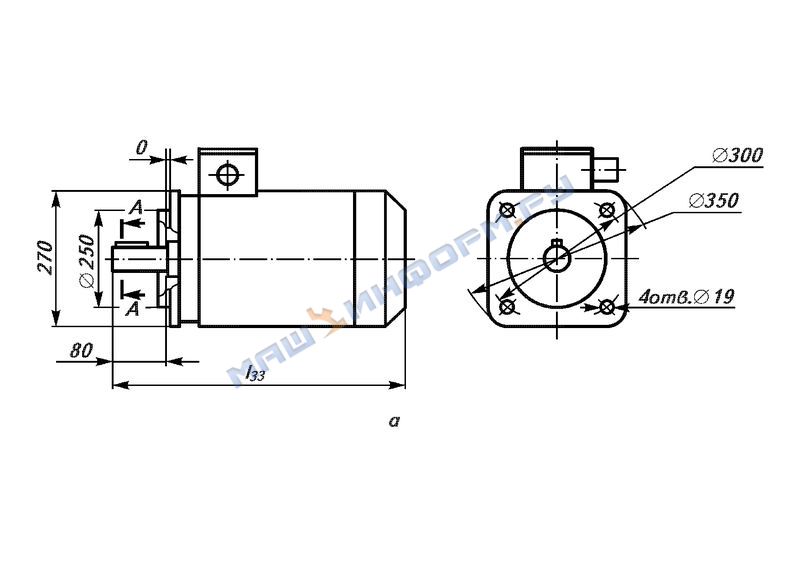

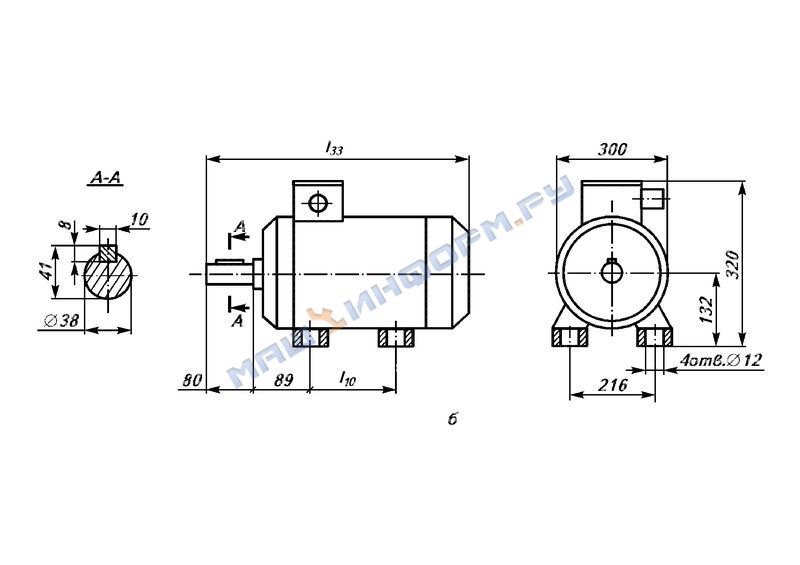

Общий вид, габаритные, установочные и присоединительные размеры двигателей типа АД132S (l10=140 мм, l33=472 мм), АД132М (l10=178 мм, l33=510 мм) исполнений IM1081 (а), IM2081 (б), IM3081 (в)
| Типоисполнение | Размеры, мм | |||||
| l | l52 | l70 | d36 | d37 | d39 | |
| АДВ132А2 | 260 | 130 | 500 | 135 | 130 | 128,8 |
| АДВ132А4 | 245 | 115 | 145 | 140 | 139,3 | |
| АДВ132В4 | 290 | 160 | ||||
| АДВ132В6 | 160 | 154 | 153,3 | |||
| АДВ132А8/4 | 245 | 115 | 800 | 145 | 140 | 139,3 |

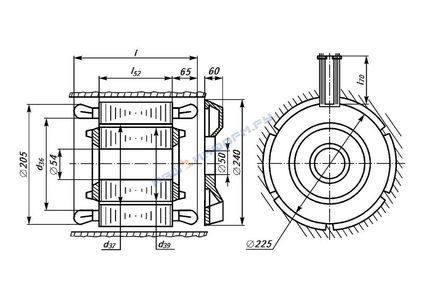

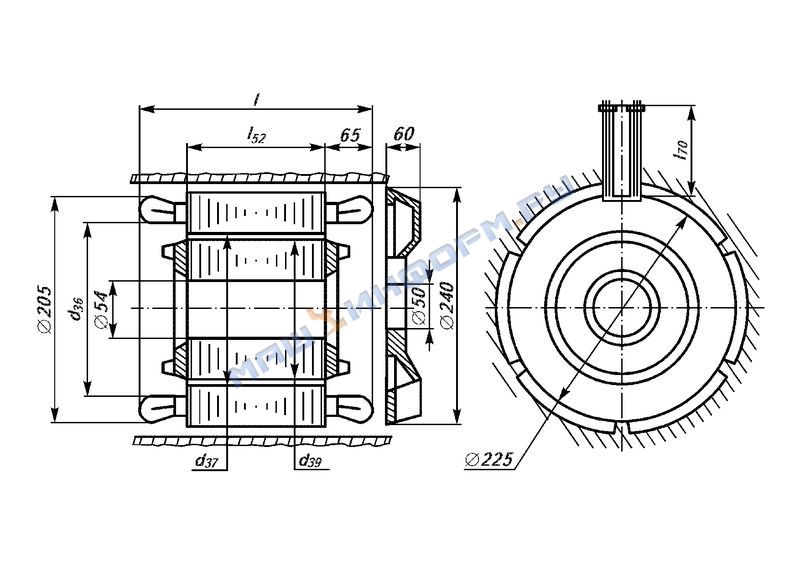

Общий вид, габаритные, установочные и присоединительные размеры двигателей типа АДВ132 исполнения IM5010
Предельные отклонения на установочные и присоединительные размеры по ГОСТ 8592-79.
В комплект поставки входят: для двигателя АД132: двигатель, шпонка, паспорт на двигатель; для двигателя АДВ132: статор, ротор без вала, паспортная табличка на двигатель, вентилятор (по согласованному заказу), балансировочный груз (количество по заказу потребителя).
