Двигатель асинхронный типа ДАУ-112
Общие сведения
Двигатели асинхронные серии ДАУ112 предназначены для комплектации электроприводов различных механизмов при работе от сети переменного тока напряжением 380 В, частотой 50 Гц.
Структура условного обозначения
ДАУ112МХХН УХ:
ДАУ - серия;
112 - габарит (высота оси вращения), мм;
М - установочный размер по длине корпуса;
Х - обозначение длины сердечника статора
(А - первая длина, В - вторая);
Х - число полюсов (2, 4);
Н - для привода насосов;
УХ - климатическое исполнение (У) и категория размещения
(2, 3) по ГОСТ 15150-69.
Условия эксплуатации
высота над уровнем моря до 4300 м (при давлении до 5,4·104 Па);
при этом мощность на валу снижается с учетом коэффициента нагрузки Кр, приведенного в табл. 1.
| Высота, м | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4300 |
| Кр | 1,00 | 0,98 | 0,95 | 0,92 | 0,88 | 0,84 | 0,80 | 0,75 |
Окружающая среда невзрывоопасная, не содержащая агрессивных паров в концентрациях, разрушающих металлы и изоляцию, не насыщенная водяными парами и токопроводящей пылью.
Температура окружающей среды от минус 40 до 40°С.
Запыленность воздуха - 10 кг/м3.
Условия эксплуатации двигателя в части воздействия механических факторов внешней среды - по группе М1 ГОСТ 17516.1-90.
Степень защиты двигателя IР54 по ГОСТ 17494-87.
Способ охлаждения двигателя IСО141 по ГОСТ 20459-87.
Номинальный режим работы S1 по ГОСТ 183-74.
Сопротивление изоляции обмотки двигателей относительно корпуса и между обмотками при нормальных климатических условиях внешней среды не менее 10 МОм, при температуре обмотки, близкой к рабочей, - 3 МОм, при верхнем значении влажности воздуха - не менее 0,5 МОм.
Средний уровень звука на расстоянии 1 м от наружного контура двигателя - 75 дБА.
Класс вибрации двигателя 1,8 по ГОСТ 16921-83.
Изоляция класса нагревостойкости F по ГОСТ 8865-87.
Превышение температуры обмотки статора не более 85°С.
Двигатель соответствует требованиям ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75, а также требованиям "Правил устройств электроустановок" и "Правил техники безопасности при эксплуатации электроустановок потребителей".
По степени защиты человека от поражения электрическим током двигатели относятся к классу 1 по ГОСТ 27570.0-87.
Двигатели пожаробезопасны. Вероятность возникновения пожара не превышает 10-6 в год по ГОСТ 12.1.004-85.
Двигатели соответствуют ТУ У3-08-00213799-066-95.
ТУ У3.08.00213799.066-95
Номинальные значения основных параметров двигателя на напряжение 380 В частотой 50 Гц соответствуют указанным в табл. 2.
| Типоисполнение | Мощность, кВт | КПД, % | соs j | Скольжение, % |
| ДАУ112МА2 | 4 | 72,0 | 0,88 | 4 |
| ДАУ112МА4 | 3 | 79,5 | 0,79 | 5 |
| ДАУ112МА4Н | 3 | 79,5 | 0,79 | 5 |
| ДАУ112МВ4 | 4 | 81,0 | 0,80 | 5 |
| Типоисполнение | | | | |
| ДАУ112МА2 | 2,2 | 1,8 | 1,6 | 7,5 |
| ДАУ112МА4 | 2,5 | 6,0 | ||
| ДАУ112МА4Н | 2,2 | |||
| ДАУ112МВ4 | 2,2 |
Примечания:
| | – кратность начального пускового момента к номинальному; |
| | – кратность максимального момента к номинальному; |
| | – кратность минимального момента к номинальному; |
| | – кратность начального пускового тока к номинальному. |
Допускаемые отклонения основных параметров от номинальных значений по ГОСТ 183-74.
Показатели надежности: средний ресурс до капитального ремонта - 20000 ч; средняя наработка на отказ - не менее 23000 ч; средний срок службы - 3 года.
Гарантийный срок двигателей - 2 года со дня ввода в эксплуатацию.
Конструктивное исполнение двигателей ДАУ112 по способу монтажа по ГОСТ 2479-79: 1М1081, 1М2081, 1М3081, 1М10 - на лапах с подшипниковыми щитами; 1М20 - на лапах с подшипниковыми щитами и фланцем на щите со стороны привода; 1М30 - без лап с подшипниковыми щитами и фланцем на щите со стороны привода.
Двигатель состоит из следующих основных деталей и сборочных единиц: статора, ротора, переднего и заднего подшипниковых узлов, вентилятора, кожуха токоввода.
Число выводов обмотки - три, схема соединения - "звезда".
Статор состоит из станины, кожуха и токоввода.
Конструкция токоввода позволяет поворачивать его на 180°. Станина и щиты двигателя выполнены из специального высокопрочного алюминиевого сплава, возможно изготовление щитов из чугуна.
Габаритные, установочные и присоединительные размеры и масса двигателей приведены в табл. 3 и на рисунке.
| Типоисполнение | Рисунок | Размеры, мм | Масса, кг | |||||
| l1 | l30 | l37 | d1 | h5 | b1 | |||
| ДАУ112МА2 У3 | а | 80 | 497 | – | 32 | 35 | 10 | 43,2 |
| б | 80 | 45,2 | ||||||
| в | 44,9 | |||||||
| ДАУ112МА4 У3 | а | – | 43,0 | |||||
| б | 80 | 45,0 | ||||||
| в | 44,1 | |||||||
| ДАУ112МА4H У3 | б | 60 | 477 | 60 | 28 | 31 | 8 | 44,9 |
| ДАУ112МB4 У3 | а | 80 | 520 | – | 32 | 35 | 10 | 47,0 |
| б | 49,0 | |||||||
| в | 48,1 | |||||||

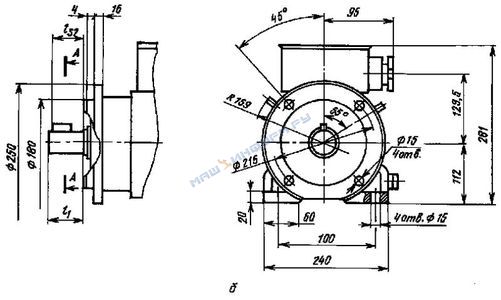

Габаритные, установочные и присоединительные размеры двигателей ДАУ112 исполнения 1М1081 (а), 1М2081 (б), 1М3081 (в)
В комплект поставки входят: двигатель со шпонкой; паспорт (по согласованию с заказчиком допускается оформлять один паспорт на всю отпускаемую партию); техническое описание и инструкция по эксплуатации в количестве, указанном в заказе-наряде, но не более 1 экз. на десять двигателей.
