Двигатель асинхронный АД1Е63Б
Общие сведения
Двигатель асинхронный однофазный АД1Е63Б с рабочим конденсатором предназначен для привода различных механизмов общепромышленного и бытового назначения. Изготовляется для поставок внутри страны и в СНГ, а также на экспорт.
Двигатель рассчитан для работы от сети переменного однофазного тока напряжением 220 В с частотой питающей сети 50 Гц.
Структура условного обозначения
АД1Е63БХ2У2:
АД - обозначение типа двигателя;
1Е - однофазный с рабочим конденсатором;
63 - габарит, мм;
Б - со встроенной температурной защитой;
Х - длина сердечника статора (А, В);
2 - число пар полюсов;
У2 - климатическое исполнение (У) и категория размещения (2)
по ГОСТ 15150-69.
Условия эксплуатации
Номинальное значение климатических факторов среды по ГОСТ 15543.1-89 и ГОСТ 15150-69:
высота над уровнем моря не более 1000 м;
запыленность воздуха не более 10 мг/м3;
температура окружающего воздуха от минус 40 до 40°C;
относительная влажность воздуха до 98% при температуре 25°C.
Двигатель может эксплуатироваться на высоте до 4300 м над уровнем моря (при давлении до 5,4·104 Па), при этом мощность на валу двигателя снижается с учетом коэффициента нагрузки Кр, приведенного в табл. 1.
| Высота,м | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4300 |
| Коэффициент нагрузки Кp | 1,0 | 0,98 | 0,95 | 0,92 | 0,88 | 0,84 | 0,80 | 0,75 |
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, не насыщенная водными парами и токопроводящей пылью.
Условия эксплуатации в части воздействия механических факторов внешней среды по группе М1 ГОСТ 15516.1-90.
Степень защиты двигателя IP54 по ГОСТ 17494-87.
По типу защиты от поражения электрическим током двигатель соответствует классу 01 ГОСТ 27570.0-87.
Номинальный режим работы двигателя S1 (продолжительный) по ГОСТ 183-74.
Двигатель изготовляется как правого, так и левого направления вращения (в зависимости от заказа).
Средний уровень шума на расстоянии 1 м от наружного контура двигателя при работе в режиме холодного хода не более 56 дБА.
Вибрация не превышает 2,8 мм/с по ГОСТ 16921-83.
Изоляция класса нагревостойкости F по ГОСТ 8865-67.
Способ охлаждения двигателя 1С0141 по ГОСТ 20459-87.
Превышение температуры обмотки статора не более 80°K (80°C).
Двигатель соответствует требованиям "Правил устройств электроустановок" и " Правил техники безопасности при эксплуатации электроустановок потребителей", а также ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.1-75.
Двигатель пожаробезопасны. Вероятность возникновения пожара не превышает 10-6 в год по ГОСТ 12.1.004-85.
Двигатель соответствует ТУ У 3.08-00213789-061-94.
ТУ У 3.08.00213789.061-94
Номинальные значения основных параметров двигателя соответствуют указанным в табл. 2.
| Параметр | Величина параметра | |
| А2 | B2 | |
| Напряжение, В | 220 | |
| Номинальная мощность, кВт | 180 | 210 |
| Частота питающей сети, Гц | 50 | |
| Ток, А | 1,48 | 1,85 |
| Синхронная частота | 3000 | |
| Скольжение, % | 6,7 | |
| КПД, % | 61 | 65 |
| cos j | 0,91 | 0,95 |
| Кратность максимального момента | 1,7 | |
| Кратность начального пускового | 0,35 | |
| Кратность минимального момента | 0,30 | |
| Кратность начального пускового | 6,0 | |
| Емкость конденсатора, мкФ | 8 | |
| Напряжение конденсатора, В | 430 | |
Допустимые отклонения от номинальных значений основных параметров по ГОСТ 16264.0-85 и ГОСТ 16264.1-85.
Конструктивное исполнение двигателя АД1Е63Б по способу монтажа IM1081 по ГОСТ 2472-79.

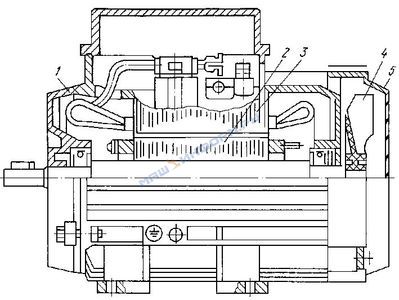

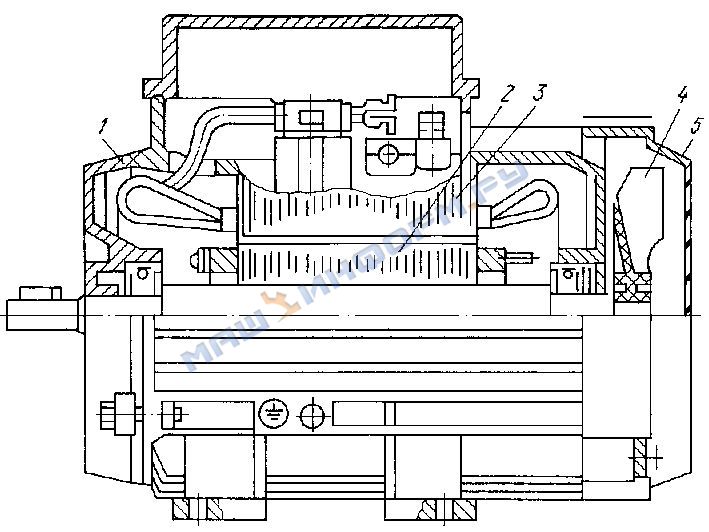

Двигатель (рис. 1) состоит из следующих основных деталей и сборочных единиц: статора 3, ротора 2, подшипникового щита 1, колеса рабочего вентилятора 4, кожуха 5.
Статор состоит из станины, в которую запрессован статор. Станина выполнена совместно с задним подшипниковым щитом, обечайкой кожуха и корпусом токоввода.
Ротор представляет собой сердечник, насаженный на вал. Короткозамкнутая обмотка ротора выполнена из алюминиевого сплава.
Двигатель снабжен температурной защитой, обеспечивающей отключение двигателя при нагреве обмотки выше допустимой температуры и ненормальных режимах работы.
Двигатель комплектуется подшипниками 5-80202К4С9Ш2У с заложенной смазкой на весь срок службы подшипника.

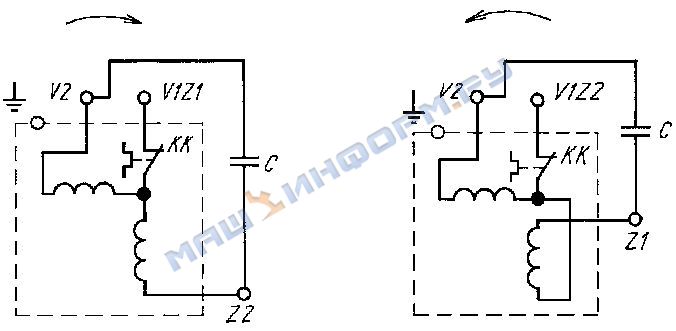

Схема электрическая подключения указана на рис. 2.
КК - реле РТМ1 ЛГИШ.647632.001;
С - конденсатор К78-156-450В-8мкФ±10%

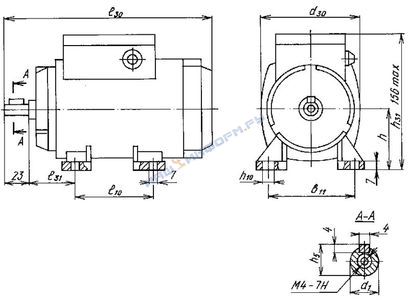

Габаритные, установочные и присоединительные размеры приведены в табл. 3 и на рис. 3.
| Размеры, мм | |||||||||
| l30 | b11 | d30 | h31 | d1 | l10 | l31 | h | h5 | h10 |
| 21 | 100 | 110 | 162 | 11 | 80 | 40 | 63 | 12,5 | 12 |
Предельные отклонения на установочные и присоединительные размеры по ГОСТ 8592-79.
В комплект поставки входят: двигатель со шпонкой; паспорт (для двигателей без питающего провода); техническое описание и инструкция по эксплуатации в соответствии с заказом, но не более 1 экз. на 10 двигателей (только для двигателей без питающего провода); руководство по эксплуатации (только для двигателей с питающим проводом); упаковка (только для двигателей с питающим проводом); розетка РШ-Ц-20-0-IP43-02-10/220У2, ТУ 16-4340-41-81 (только для двигателей с питающим проводом).
