Двигатель асинхронный с короткозамкнутым ротором типа АО-5600-6-500 У1
Общие сведения
Двигатель предназначен для привода тягодутьевых механизмов (вентиляторов, дымососов) энергоблоков мощностью 500, 800 МВт.
Двигатель рассчитан для продолжительного режима работы от сети переменного тока частотой 50 Гц.
Структура условного обозначения
АО-5600-6-500У1:
А - асинхронный;
О - обдуваемый;
5600 - номинальная мощность, кВт;
6 - номинальное напряжение, кВ;
500 - синхронная частота вращения, мин-1;
У1 - климатическое исполнение и категория размещения
по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря до 1000 м.
Температура окружающего воздуха от 40 до - 45°С.
Относительная влажность воздуха до 80% при 20°С.
Окружающая среда неогнеопасная, невзрывоопасная, не содержащая агрессивных примесей и паров в концентрациях, разрушающих металлы, покрытия и изоляцию, соответствующая типу атмосферы II по ГОСТ 15150-69.
Концентрация инертной пыли в окружающей среде должна быть не более 10 мг/м.
Группа условий эксплуатации М6 по ГОСТ 17516.1-90.
Допустимые вибрации по ГОСТ 20815-88.
Средний уровень звука на расстоянии 1 м от контура двигателя в режиме холостого хода без механизма не более 92 дБА в соответствии с МЭК 34-9.
Номинальный режим работы двигателя S1 по ГОСТ 183-74.
Охлаждение двигателя в режиме самовентиляции.
Обозначение способа охлаждения IСАО1А61 по ГОСТ 20459-87.
Степень защиты двигателя IР44, коробки выводов статорной обмотки IР55 по ГОСТ 14254-80.
Требования техники безопасности по ГОСТ 12.2007.0-75 и ГОСТ 12.2.007.1-75.
Двигатель поставляется для внутреннего рынка России и на экспорт в соответствии с техническими условиями ТУ 16-510.823-83.
Нормативно-технический документ
ТУ 16-510.823-83
Технические характеристики
Номинальное напряжение, В - 6000 Номинальная мощность, кВт - 5600 Частота вращения (синхронная), мин-1 - 500 Номинальный ток статора, А - 640 Номинальное скольжение, % - 0,4 Отношение максимального вращающего момента к номинальному - 2,1 Отношение начального пускового вращающего момента к номинальному - 1,5 Отношение начального пускового тока к номинальному - 8,2 КПД при нагрузке в долях от номинальной мощности, %: 5/4 - 96,2 4/4 - 96,0 3/4 - 95,6 2/4 - 94,4 Соs j при нагрузке в долях от номинальной мощности: 5/4 - 0,86 4/4 - 0,85 3/4 - 0,83 2/4 - 0,77 Номинальный вращающий момент, кН·м - 95,6 Маховой момент ротора, т·см2 - 432000 Максимально допустимый маховой момент механизма, т·см2 - 1340000 Масса двигателя, т - 48,2
Пуск двигателя прямой от полного напряжения сети, обеспечивается как при номинальном напряжении, так и при снижении напряжения сети за время пуска до 0,8 Uн, при среднем моменте статических сопротивлений за время пуска не более 0,3 Мн.
Двигатель допускает два пуска подряд из холодного состояния или один пуск из горячего. Каждый последующий пуск должен производиться не ранее, чем через 2 ч.
Двигатель обеспечивает 700 пусков в год, а за срок службы - 10000.
Двигатель допускает одно направление вращения - правое. Допускает кратковременную, до 60 с, работу с номинальной мощностью при снижении напряжения до 0,75 Uн и при номинальной частоте электрического тока.
Двигатель соединяется с приводным механизмом с помощью муфты. При этом со стороны механизма не должно возникать осевых усилий, действующих на вал двигателя, а радиальные усилия на выступающий конец вала двигателя от передачи вращающего момента не должны превышать значения, равного 0,15 Мн, отнесенного к радиусу муфты, по которому передается крутящий момент.
Гарантийный срок эксплуатации двигателя, поставляемого для внутреннего рынка, - 3 года. Он исчисляется со дня ввода двигателя в эксплуатацию, но не позднее 6 мес для действующих и 9 мес - для строящихся предприятий со дня поступления к потребителю.
Для двигателя, поставляемого на экспорт, гарантийный срок эксплуатации - 2 года со дня пуска в эксплуатацию, но не более 3 лет с момента проследования через государственную границу России.
Конструкция и принцип действия
Конструктивное исполнение двигателя по способу монтажа IМ7321 по ГОСТ 2479-79. Двигатель спроектирован на двух стояковых подшипниках скольжения с комбинированной смазкой (кольцевой и циркуляционной), на фундаментных балках, с одним рабочим цилиндрическим концом вала для соединения с механизмом с помощью муфты.
Изоляция обмотки статора термореактивная класса нагревостойкости В по ГОСТ Р50324-92.
Обмотка статора двухслойная, петлевая, катушечная. Соединение фаз обмотки статора - звезда.
От обмотки статора выведены три начала фаз в коробку выводов на девять шпилек (одна фаза на три шпильки), расположенную на станине справа, если смотреть со стороны механизма. Концы фаз обмотки статора замкнуты накоротко через встроенные трансформаторы тока, заизолированы и закрыты кожухом. Концы фаз выведены в коробку, расположенную с левой стороны станины. По просьбе заказчика коробка выводов с началами фаз может располагаться слева.
Для контроля температуры сердечника и обмотки статора, а также подшипников во время работы двигателя, в нем имеются встроенные термопреобразователи типа ТСМ с НСХ 50М.
Выводные концы от термопреобразователей, расположенных в статоре (3 шт. для контроля температуры сердечника и 3 шт. для контроля температуры обмотки), выведены на панель зажимов, расположенную сбоку станины.
Двигатели имеют встроенные электронагреватели.
Напряжение питания 380 В. Включение электронагревателей должно производиться во время остановок двигателя, когда температура окружающей среды менее 1°С и при резких колебаниях температуры окружающей среды.

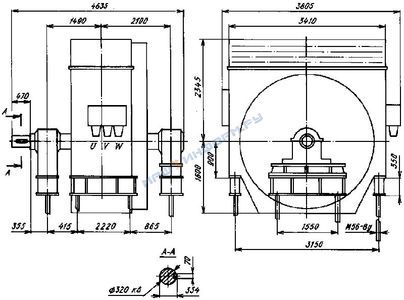

Габаритные, установочные и присоединительные размеры двигателя приведены на рисунке.
Габаритные, установочные и присоединительные размеры двигателя АО-5600-6-500У1 T
В комплект поставки входят: двигатель совместно с фундаментными балками и шпонкой в шпоночном пазу свободного конца вала; анкерная арматура; запасные части; эксплуатационная документация.
