Диоды силовые и диоды лавинные силовые на токи до 80 А

Общие сведения

Диоды силовые и диоды лавинные силовые на токи до 80 А и напряжения до 1600 В (лавинные до 1500 В) предназначены для применения в преобразователях электрической энергии.

Структура условного обозначения

ДЛ102-0Х-0-0:
Д - диод;
Л - лавинный (только для лавинных диодов);
1 - порядковый номер модификации конструкции;
0 - условное обозначение шестигранника "под ключ";
2 - условное обозначение конструктивного исполнения корпуса;
0 - максимально допустимый средний прямой ток, А;
Х - знак обратной полярности (только для диодов обратной
полярности);
0 - класс по повторяющемуся импульсному обратному напряжению;
0 - климатическое исполнение и категория размещения (У2, УХЛ4,
Т3, О4).

Условия эксплуатации

Приборы предназначены для эксплуатации во взрывобезопасных средах и атмосферах типов I и II по ГОСТ 15150. Диоды и диоды лавинные допускают эксплуатацию при температуре окружающей среды от минус 50°С для приборов климатического исполнения и категории размещения У2; от минус 10°С для приборов климатического исполнения и категории размещения Т3; от 1°С - для УХЛ4 и О4 до 140°С (с соответствующим снижением тока нагрузки). Приборы предназначены для эксплуатации при атмосферном давлении от 86 кН/м2 до 106 кН/м2 и относительной влажности 100% при 25°С для приборов климатического исполнения и категории размещения У2, относительной влажности 80% при 25°С для приборов УХЛ4, относительной влажности 98% при 35°С для Т3 и О4. Группа М27 условий эксплуатации по ГОСТ 17516. Диоды допускают воздействия вибрационных нагрузок в диапазоне частот от 1 Гц до 100 Гц с ускорением 50 м/с2, многократных ударов длительностью 2 - 15 мс с ускорением 150 м/с2 и одиночных ударов длительностью импульса 50 мс с ускорением 40 м/с2. Климатическое исполнение и категория размещения У2, УХЛ4, Т3, О4 по ГОСТ 15150. Диоды и диоды лавинные по своим параметрам и характеристикам соответствуют ТИАК.432312.001 ТУ. Рекомендуемые охладители типов О111, О221, О331 ТУ16-729.377-83. ТИАК.432312.001 ТУ

Технические характеристики

Предельно допустимые значения параметров диодов и диодов лавинных представлены в табл. 1, характеристики - в табл. 2.

Таблица 1

ПРЕДЕЛЬНО ДОПУСТИМЫЕ ПАРАМЕТРЫ ДИОДОВ И ДИОДОВ ЛАВИННЫХ

Параметр Значение параметра для типа диода Условия, при которых обеспечивается значение параметра
Буквенное обозначение Наименование, единица измерения Д112-10, Д112-10Х, Д112-16, Д112-16Х, Д112-25, Д112-25Х Д122-20, Д122-20Х, Д122-25, Д122-25Х, Д122-32, Д122-32Х, Д122-40, Д122-40Х Д132-40, Д132-40Х, Д132-50, Д132-50Х, Д132-80, Д132-80Х
URRМ Повторяющееся импульсное обратное напряжение, В,
не менее, для классов:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16


100
200
300
400
500
600
700
800
900
1000
1100
1200
1300
1400
1500
1600

Tjmin ? Tj ? Tjm
Импульс напряжения синусоидальный однополупериодный, длительность 10 мс, частота 50 Гц

URSМ Неповторяющееся импульсное обратное напряжение, В,
не менее, для классов:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16


120
230
350
460
580
700
810
930
1040
1160
1280
1400
1500
1620
1740
1850

Tjmin ? Tj ? Tjm
Импульс напряжения синусоидальный однополупериодный, одиночный, длительность 10 мс

URWМ Рабочее импульсное обратное напряжение, В 0,8 URRМ

Tjmin ? Tj ? Tjm
Импульс напряжения синусоидальный однополупериодный, длительность 10 мс, частота 50 Гц

UR Постоянное обратное напряжение, В 0,6 URRМ

Тс = 100 ° С

Параметр Значение параметра для типа диода

Условия, при которых обеспечивается значение параметра

Буквенное обозначение

Наименование, единица измерения

 Д112-10, Д112-10Х Д112-16, Д112-16Х Д112-25, Д112-25Х
IF(АV)

Средний прямой ток, А

 10 16 25

Тс = 100 ° С
Импульс тока синусоидальный однополупериодный, длительность 10 мс, частота 50 Гц

IFRМS

Действующий прямой ток, А

 15 25 39

Импульс тока синусоидальный однополупериодный, длительность 10 мс, частота 50 Гц

IFМS

Ударный прямой ток, А

 270
250		 370
340

Tj = 25 ° С
Tj = Tjm UR = 0
Импульс тока синусоидальный однополупериодный, одиночный, длительность 10 мс

Параметр Значение параметра для типа диода Условия, при которых обеспечивается значение параметра
Буквенное обозначение

Наименование, единица измерения

 Д122-20,
Д122-20Х		 Д122-25,
Д122-25Х		 Д122-32,
Д122-32Х		 Д122-40,
Д122-40Х
IF(АV)

Средний прямой ток, А

 20 25 32 40

Тс = 100 ° С
Импульс тока синусоидальный однополупериодный, длительность 10 мс, частота 50 Гц

IFRМS

Действующий прямой ток, А

 31 39 50 62

Импульс тока синусоидальный однополупериодный, длительность 10 мс, частота 50 Гц

IFSМ

Ударный прямой ток, А

 370
340		 500
460		 600
550

Tj = 25 ° С
Tj = Tjm UR = 0
Импульс тока синусоидальный однополупериодный, одиночный, длительность 10 мс

Параметр Значение параметра для типа диода Условия, при которых обеспечивается значение параметра
Буквенное обозначение Наименование, единица измерения Д132-40, Д132-40Х Д132-50, Д132-50Х Д132-80, Д132-80Х
IF(АV)

Средний прямой ток, А

 40 50 80

Тс = 100 ° С
Импульс тока синусоидальный однополупериодный, длительность 10 мс, частота 50 Гц

IFRМS

Действующий прямой ток, А

 62 78 125

Импульс тока синусоидальный однополупериодный, длительность 10 мс, частота 50 Гц

IFSМ

Ударный прямой ток, А

 600
550		 1320
1200		 1650
1500

Tj = 25 ° С
Tj = TjmUR = 0
Импульс тока синусоидальный однополупериодный, одиночный, длительность 10 мс

Параметр Значение параметра для типа диода Условия, при которых обеспечивается значение параметра
Буквенное обозначение Наименование, единица измерения Д112-10, Д112-10Х, Д112-16, Д112-16Х, Д122-25, Д122-25Х Д122-20, Д122-20Х, Д122-25, Д122-25Х, Д122-32, Д122-32Х, Д122-40, Д122-40Х Д132-40, Д132-40Х, Д132-50, Д132-50Х, Д132-80, Д132-80Х
Tjm
Тjmin

Температура перехода ° С:
максимальное значение
минимальное значение
140
-40
Tstg m
Tstg min

Температура хранения, ° С:
максимальное значение
минимальное значение
40 (50 для исполнения Т3, О4)
-40
Параметр Значение параметра для типа диода Условия, при которых обеспечивается значение параметра
Буквенное обозначение Наименование, единица измерения ДЛ112-10, ДЛ112-10Х, ДЛ112-25, ДЛ112-25Х ДЛ122-32, ДЛ122-32Х, ДЛ122-40, ДЛ122-40Х ДЛ132-50, ДЛ132-50Х, ДЛ132-80, ДЛ132-80Х
URRМ Повторяющееся импульсное обратное напряжение, В, не менее, для классов:
4
5
6
7
8
9
10
11
12
13
14
15

400
500
600
700
800
900
1000
1100
1200
1300
1400
1500

Tjmin ? Tj ? Tjm
Импульс напряжения синусоидальный однополупериодный, длительность 10 мс, частота 50 Гц

URWМ Рабочее импульсное обратное напряжение, В 0,8 URRМ

Tjmin ? Tj ? Tjm
Импульс напряжения синусоидальный однополупериодный, длительность 10 мс, частота 50 Гц

UR Постоянное обратное напряжение, В 0,6 URRМ

Тс = 100 ° С

Параметр Значение параметра для типа диода Условия, при которых обеспечивается значение параметра
Буквенное обозначение Наименование, единица измерения ДЛ112-10, ДЛ112-10Х ДЛ112-25, ДЛ112-25Х ДЛ122-32, ДЛ132-32Х
IF(АV) Средний прямой ток, А 10 25 32

Тс = 100 ° С
Импульс тока синусоидальный однополупериодный, длительность
10 мс, частота 50 Гц

IFRМS Действующий прямой ток, А 15 39 50

Импульс тока синусоидальный однополупериодный, длительность
10 мс, частота 50 Гц

IFSМ Ударный прямой ток, А 250
250		 370
340		 500
460

Tj = 25 ° С
Tj = Tjm UR = 0
Импульс тока синусоидальный однополупериодный, одиночный, длительность 10 мс

РRSМ Неповторяющаяся импульсная обратная рассеиваемая мощность, кВт 2,5 3,0

ti = 100 мкс

10,0 14,0

ti = 10 мкс

Параметр Значение параметра для типа диода Условия, при которых обеспечивается значение параметра
Буквенное обозначение Наименование, единица измерения ДЛ122-40,
ДЛ122-40Х		 ДЛ132-50,
ДЛ132-50Х		 ДЛ132-80, ДЛ132-80Х
IF(АV) Средний прямой ток, А 40 50 80

Тс = 100 ° С
Импульс тока синусоидальный однополупериодный, длительность
10 мс, частота 50 Гц

IFRМS Действующий прямой ток, А 62 78 125

Импульс тока синусоидальный однополупериодный, длительность 10 мс,
частота 50 Гц

IFSМ Ударный прямой ток, А 600
550		 1320
1200		 1650
1500

Tj = 25 ° С
Tj = Tjm UR = 0
Импульс тока синусоидальный однополупериодный, одиночный, длительность 10 мс

РRSМ Неповторяющаяся импульсная обратная рассеиваемая мощность, кВт 3,0 5,0

ti = 100 мкс

14,0 21,0

ti = 10 мс

Параметр Значение параметра для типа диода Условия, при которых обеспечивается значение параметра
Буквенное обозначение Наименование, единица измерения ДЛ112-10, ДЛ112-10Х, ДЛ112-25, ДЛ112-25Х ДЛ122-32, ДЛ122-32Х, ДЛ122-40, ДЛ122-40Х ДЛ132-50, ДЛ132-50Х ДЛ132-80, ДЛ132-80Х

Tjm
Тjmin

Температура перехода ° С:
максимальное значение
минимальное значение
140
-40

Tstgm
Тstgmin

Температура хранения, ° С:
максимальное значение
минимальное значение
40 (50 для исполнения Т3, О4)
-40

Таблица 2

ПАРАМЕТРЫ (ХАРАКТЕРИСТИКИ) ДИОДОВ

Параметр (характеристика) Значение параметра для типа диода Условия, при которых обеспечивается значение параметра
Буквенное обозначение

Наименование, единица измерения

 Д112-10, Д112-10Х

Д112-16, Д112-16Х

Д112-25, Д112-25Х

UFМ

Импульсное прямое напряжение, В

 1,35 Tj = 25 ° С, IFM = 3,14 IF(АV)
IRRМ

Повторяющийся импульсный обратный ток, мА

 3,0 Tj = Tjm, URM = URRМ
Rthjс

Тепловое сопротивление
переход-корпус, ° С/Вт

 2,7 2,0 1,3 Постоянный ток
Параметр (характеристика) Значение параметра для типа диода Условия, при которых обеспечивается значение параметра
Буквенное обозначение

Наименование, единица измерения

 Д122-20, Д122-20Х

Д122-25, Д122-25Х

UFМ

Импульсное прямое напряжение, В

 1,35

Tj = 25 ° С, IFM = 3,14 IF(АV)

IRRМ

Повторяющийся импульсный обратный ток, мА

 5

Tj = Tjm, URM = URRМ

Rthjс

Тепловое сопротивление переход-корпус, ° С/Вт

 1,6

1,2

Постоянный ток

Параметр (характеристика) Значение параметра для типа диода Условия, при которых обеспечивается значение параметра
Буквенное обозначение

Наименование, единица измерения

 Д122-32, Д122-32Х

Д122-40, Д122-40Х

UFМ

Импульсное прямое напряжение, В

 1,35

Tj = 25 ° С, IFM = 3,14 IF(АV)

IRRМ

Повторяющийся импульсный обратный ток, мА

 5

Tj = Tjm, URM = URRМ

Rthjс

Тепловое сопротивление переход-корпус, ° С/Вт

 1,0

0,7

Постоянный ток

Параметр (характеристика) Значение параметра для типа диода Условия, при которых обеспечивается значение параметра
Буквенное обозначение Наименование, единица измерения Д132-40, Д132-40Х Д132-50, Д132-50Х Д132-80, Д132-80Х
UFМ

Импульсное прямое напряжение, В

 1,35 Tj = 25 ° С, IFM = 3,14 IF(АV)
IRRМ

Повторяющийся импульсный обратный ток, мА

 6,0 Tj = Tjm, URM = URRМ
Rthjс

Тепловое
сопротивление
переход-корпус, ° С/Вт

 0,8 0,6 0,4 Постоянный ток
ПАРАМЕТРЫ (ХАРАКТЕРИСТИКИ) ДИОДОВ ЛАВИННЫХ

Параметр (характеристика) Значение параметра для типа диода лавинного Условия, при которых обеспечивается значение параметра
Буквенное обозначение Наименование, единица измерения ДЛ112-10,
ДЛ112-10Х		 ДЛ112-25, ДЛ112-25Х
UВR Обратное напряжение пробоя, В,
не менее, для классов:
4
5
6
7
8
9
10
11
12
13
14
15

500
630
750
880
1000
1130
1250
1380
1500
1630
1750
1880

Tjmin ? Tj ? Tjm
Импульс напряжения одиночный, длительность 10 мс

UFМ

Импульсное прямое напряжение, В

 1,35

Tj = 25 ° С, IFM = 3,14 IF(АV)

IRRМ

Повторяющийся импульсный обратный ток, мА

 3,0

Tj = Tjm, URM = URRМ

Rthjс

Тепловое сопротивление
переход-корпус, ° С/Вт

 2,7 1,2

Постоянный ток

Параметр (характеристика) Значение параметра для типа диода лавинного Условия, при которых обеспечивается значение параметра
Буквенное обозначение Наименование, единица измерения ДЛ122-32, ДЛ122-32Х ДЛ122-40, ДЛ122-40Х
UВR Обратное напряжение пробоя, В, не менее, для классов:
4
5
6
7
8
9
10
11
12
13
14
15

500
630
750
880
1000
1130
1250
1380
1500
1630
1750
1880

Tjmin ? Tj ? Tjm
Импульс напряжения одиночный, длительность 10 мс

UFМ

Импульсное прямое напряжение, В

 1,35

Ij = 25 ° С, IFM = 3,14 IF(АV)

IRRМ

Повторяющийся импульсный обратный ток, мА

 4,0

Tj = Tjm, URM = URRМ

Rthjс

Тепловое сопротивление переход-корпус, ° С/Вт

 1,0 0,7

Постоянный ток

Параметр (характеристика) Значение параметра для типа диода лавинного Условия, при которых обеспечивается значение параметра
Буквенное обозначение Наименование, единица измерения ДЛ122-32, ДЛ122-32Х ДЛ122-40, ДЛ122-40Х
UВR Обратное напряжение пробоя, В, не менее, для классов:
4
5
6
7
8
9
10
11
12
13
14
15

500
630
750
880
1000
1130
1250
1380
1500
1630
1750
1880

Tjmin ? Tj ? Tjm
Импульс напряжения одиночный, длительность 10 мс

UFМ

Импульсное прямое напряжение, В

 1,35

Ij = 25 ° С, IFM = 3,14 IF(АV)

IRRМ

Повторяющийся импульсный обратный ток, мА

 4,0

Tj = Tjm, URM = URRМ

Rthjс

Тепловое сопротивление переход-корпус, ° С/Вт

 1,0 0,7

Постоянный ток



Диоды изготовляют двух вариантов конструкции корпуса, указанных на рис. 1, 2, 3.

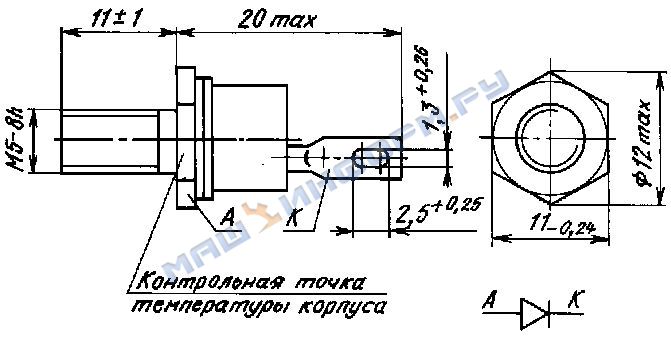

Габаритные и присоединительные размеры диодов Д112-10, Д112-10Х, Д112-16, Д112-16Х I варианта конструкции корпуса. - вывод анода (вывод катода диодов обратной полярности);
К - вывод катода (вывод анода диодов обратной полярности)

Таблица к рис.2

Параметр Тип диода
Д122-20, Д122-25, Д122-32,
Д122-20Х, Д122-25Х, Д122-32Х		 Д132-40, Д132-50, Д132-40Х,
Д132-50Х
Dmах 15,4 19
Е-0,24 14 17
N±1 12 14
Оmах 30 33
? Т+0,3 4,3 4,3
W-8h М6 М8
Масса, кг 0,012 0,023

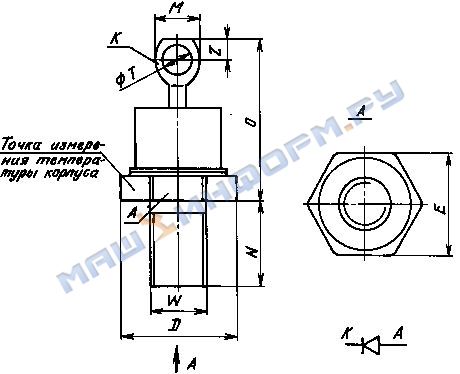

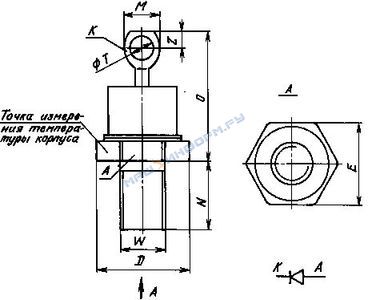

Габаритные и присоединительные размеры диодов Д122-20, Д122-25, Д122-32, Д122-20Х, Д122-25Х, Д122-32Х, Д132-40, Д132-50, Д132-40Х, Д132-50Х I варианта конструкции корпуса. - вывод катода (вывод анода диодов обратной полярности);
А - вывод анода (вывод катода диодов обратной полярности):

Таблица к рис. 3

Параметр Тип диода
Д112-10, Д112-10Х,
Д112-25, Д112-25Х,
ДЛ112-10, ДЛ112-10Х, ДЛ112-25, ДЛ112-25Х		 Д122-32, Д122-32Х,
Д122-40, Д122-40Х,
ДЛ122-32, ДЛ122-32Х, ДЛ122-40, ДЛ122-40Х		 Д132-50, Д132-50Х,
Д132-80, Д132-80Х,
ДЛ132-50, ДЛ132-50Х, ДЛ132-80, ДЛ132-80Х
Dmах 12 15,4 19
Е-0,24 11 14 17
М 4 7,2 10
N±1 11 12 14
Оmах 20 27 36
? Т 2,2 4,3 5,3
Z 2,2 4 5
W-8h М5 М6 М8
Масса, кг 0,006 0,012 0,025
Габаритные и присоединительные размеры диодов II варианта конструкции корпуса. - вывод катода (вывод анода диодов обратной полярности);
А - вывод анода (вывод катода диодов обратной полярности):

В комплект поставки входят: диод (диод лавинный), паспорт (этикетка) на партию диодов (диодов лавинных), транспортируемых в один адрес. По требованию потребителя паспорт (этикетка) прилагается к партии диодов (диодов лавинных), предусмотренного заказом объема.

Характеристики Электротехнического оборудования

Характеристики станков

Характеристики КПО

Характеристики импортного оборудования

Характеристики насосного оборудования

Марки стали и сплавов

Прочее оборудование
© Машинформ | Справочник содержания драгоценных металлов | mashinform@bk.ru
