Диоды силовые и диоды лавинные силовые на токи до 100 А

Общие сведения

Диоды и диоды лавинные предназначены для применения в цепях переменного и постоянного тока различных силовых установок частотой до 500 Гц, а также в полупроводниковых преобразователях электроэнергии.

Структура условного обозначения

ДЛ1О2-ОХ-О ОО:
Д - диод;
Л - лавинный (только для лавинных диодов);
1 - порядковый номер модификации конструкции;
0 - обозначение размера шестигранника под ключ по ГОСТ
20859.1-89.
- обозначение конструктивного исполнения корпуса по ГОСТ
2085.1-89 (штыревой с жестким выводом);
О - максимально допустимый средний прямой ток, А;
Х - знак обратной полярности (только для диодов обратной
полярности);
О - класс;
ОО - климатическое исполнение и категория размещения (У2;
УХЛ2.1; Т3) по ГОСТ 15150-69.

Условия эксплуатации

Атмосферное давление от 86 до 106 кПа (от 650 до 800 мм рт.ст.). Температура окружающей среды от минус 50 (минус 60 для исполнения УХЛ) до 150°С при соответствующем снижении среднего прямого тока. Относительная влажность воздуха 98% при температуре 25°С. Тип атмосферы I и II по ГОСТ 15150-69. Окружающая среда взрывобезопасная, химически неактивная, исключающая воздействие различных излучений (нейтронного, электронного, g-излучений и т.д.). Группа механического исполнения М27 по ГОСТ 17516.1-90. Допускаются вибрационные нагрузки в диапазоне частот от 10 до 100 Гц с ускорением 5g и одиночные удары продолжительностью импульса 50 мс и ускорением 4g. Рекомендуемые охладители типов О111, О221, О231 и 0241 в соответствии с ТУ 16-729.377-83. Диоды и лавинные диоды соответствуют требованиям ТУ У 3.69-05755571-008-97. ТУ У 3.69-05755571-008-97

Технические характеристики

Предельно допустимые значения параметров диодов и лавинных диодов приведены в табл. 1-6, характеристики в табл. 7-12 и на рис. 1-7.

Таблица 1

Наименование параметра	Буквенное обозначение	Значение параметра для диодов типов			Условия установления норм на параметры
		Д112-10 Д112-10Х	Д112-16 Д112-16Х	Д112-25 Д112-25Х
Повторяющееся импульсное обратное напряжение, В, для классов: 1 2 4 5 6 7 8 9 10 11 12 14 16 18	U_RRМ	100 200 400 500 600 700 800 900 1000 1100 1200 1400 1600 1800			T_{j min} ? T_{j ?}T_jm Форма импульса напряжения – однополупериодная синусоидальная t_i = 10 мс f = 50 Гц
Неповторяющееся импульсное обратное напряжение, В	U_RSМ	1,15U_RRМ			T_{j min} ? T_{j ?}T_jm Форма импульса напряжения – однополупериодная синусоидальная t_i = 10 мс Одиночный импульс
Рабочее импульсное обратное напряжение, В	U_RWМ	0,8U_RRМ			T_{j min} ? T_{j ?}T_jm Форма импульса напряжения – однополупериодная синусоидальная t_i = 10 мс f = 50 Гц
Постоянное обратное напряжение, В	U_R	0,6U_RRМ			T_с =110 ° С
Средний прямой ток, А	I_F(АV)	10	16	25	T_с = 110 ° С Форма импульса тока – однополупериодная синусоидальная t_i = 10 мс f = 50 Гц
Действующий прямой ток, А	I_FRМS	16	23	39	T_c = 110 ° С
Ударный прямой ток, А	I_FSМ	280		380	T_j = 25 ° С
		250		340	T_j = T_jm Форма импульса тока – однополупериодная синусоидальная t_i = 10 мс Одиночный импульс U_R = 0
Температура перехода, ° С: максимально допустимая минимально допустимая	T_jm T_{j min}	150 –50 (–60 для УХЛ)			–
Температура хранения, ° С: максимально допустимая минимально допустимая	T_stgm T_{stg min}	40 (50 для Т) –40 (–60 для УХЛ, –10 для Т)

Таблица 2

Наименование параметра	Буквенное обозначение	Значение параметра для диодов типов			Условия установления норм на параметры
Наименование параметра	Буквенное обозначение	Д122-32 Д122-32Х	Д122-40 Д122-40Х	Д132-50 Д132-50Х	Условия установления норм на параметры
Повторяющееся импульсное обратное напряжение, В, для классов: 1 2 4 5 6 7 8 9 10 11 12 14 16 18	U_RRМ	100 200 400 500 600 700 800 900 1000 1100 1200 1400 1600 1800			T_{j min} ? T_j ? T_jm Форма импульса напряжения – однополупериодная синусоидальная t_i = 10 мс f = 50 Гц
Неповторяющееся импульсное обратное напряжение, В	U_RSМ	1,15U_RRМ			T_{j min} ? T_j ? T_jm Форма импульса напряжения – однополупериодная синусоидальная t_i = 10 мс Одиночный импульс
Рабочее импульсное обратное напряжение, В	U_RWМ	0,8U_RRМ			T_{j min} ? T_j ? T_jm Форма импульса напряжения – однополупериодная синусоидальная t_i = 10 мс f = 50 Гц
Постоянное обратное напряжение, В	U_R	0,6U_RRМ			T_с = 110 ° С
Средний прямой ток, А	I_F(АV)	32	40	50	T_с = 110 ° С Форма импульса тока – однополупериодная синусоидальная t_i = 10 мс f = 50 Гц
Действующий прямой ток, А	I_FRМS	50	63	78	T_c = 110 ° С
Ударный прямой ток, А	I_FSМ	510	610	1320	T_j = 25 ° С
Ударный прямой ток, А	I_FSМ	460	550	1200	T_j = T_jm Форма импульса тока – однополупериодная синусоидальная t_i = 10 мс Одиночный импульс U_R = 0
Температура перехода, ° С: максимально допустимая минимально допустимая	T_jm T_{j min}	150 –50 (–60 для УХЛ)			–
Температура хранения, ° С: максимально допустимая минимально допустимая	T_stgm T_{stg min}	40 (50 для Т) –40 (–60 для УХЛ, –10 для Т)			–

Таблица 3

Наименование параметра	Буквенное обозначение	Значение параметра для диодов типов			Условия установления норм на параметры
Наименование параметра	Буквенное обозначение	Д132-63 Д132-63Х	Д132-80 Д132-80Х	Д142-100 Д142-100Х	Условия установления норм на параметры
Повторяющееся импульсное обратное напряжение, В, для классов: 1 2 4 5 6 7 8 9 10 11 14 16 18	U_RRМ	100 200 400 500 600 700 800 900 1000 1100 1400 1600 1800			T_{j min ?}T_j ? T_jm Форма импульса напряжения – однополупериодная синусоидальная t_i = 10 мс f = 50 Гц
Неповторяющееся импульсное обратное напряжение, В	U_RSМ	1,15U_RRМ			T_{j min} ? T_{j ?}T_jm Форма импульса напряжения – однополупериодная синусоидальная t_i = 10 мс Одиночный импульс
Рабочее импульсное обратное напряжение, В	U_RWМ	0,8U_RRМ			T_{j min} ? T_{j ?}T_jm Форма импульса напряжения – однополупериодная синусоидальная t_i = 10 мс f = 50 Гц
Постоянное обратное напряжение, В	U_R	0,6U_RRМ			T_с = 110 ° С
Средний прямой ток, А	I_F(АV)	63	80	100	T_с = 110 ° С Форма импульса тока – однополупериодная синусоидальная t_i = 10 мс f = 50 Гц
Действующий прямой ток, А	I_FRМS	99	127	157	T_c = 110 ° С
Ударный прямой ток, А	I_FSМ	1540	1650	2400	T_j = 25 ° С
Ударный прямой ток, А	I_FSМ	1400	1500	2200	T_j = T_jm Форма импульса тока – однополупериодная синусоидальная t_i = 10 мс Одиночный импульс U_R = 0
Температура перехода, ° С: максимально допустимая минимально допустимая	T_jm T_{j min}	150 –50 (–60 для УХЛ)			–
Температура хранения, ° С: максимально допустимая минимально допустимая	T_stgm T_{stg min}	40 (50 для Т) –40 (–60 для УХЛ, –10 для Т)			–

Таблица 4

Наименование параметра	Буквенное обозначение	Значение параметра для диодов типов			Условия установления норм на параметры
Наименование параметра	Буквенное обозначение	ДЛ112-10	ДЛ112-16	ДЛ112-25	Условия установления норм на параметры
Повторяющееся импульсное обратное напряжение, В, для классов: 10 11 12 13 14 15 16 17 18	U_RRМ	1000 1100 1200 1300 1400 1500 1600 1700 1800			T_{j min} ? T_{j ?}T_jm Форма импульса напряжения – однополупериодная синусоидальная t_i = 10 мс f = 50 Гц
Рабочее импульсное обратное напряжение, В	U_RWМ	0,8U_RRМ
Постоянное обратное напряжение, В	U_R	0,6U_RRМ			T_с = 110 ° С
Средний прямой ток, А	I_F(АV)	10	16	25	T_с = 110 ° С Форма импульса тока – однополупериодная синусоидальная t_i = 10 мс f = 50 Гц
Действующий прямой ток, А	I_FRМS	16	23	39	T_c = 110 ° С
Ударный прямой ток, А	I_FSМ	280	280	380	T_j = 25 ° С
Ударный прямой ток, А	I_FSМ	250	250	340	T_j = T_jm Форма импульса тока – однополупериодная синусоидальная t_i = 10 мс Одиночный импульс
Ударная обратная рассеиваемая мощность, кВт	Р_RSМ	2,5			T_j = T_jm Форма импульса обратного тока – однополупериодная синусоидальная t_i = 100 мкс Одиночный импульс
Температура перехода, ° С: максимально допустимая минимально допустимая	T_jm T_{j min}	150 –50 (–60 для УХЛ)			–
Температура хранения, ° С: максимально допустимая минимально допустимая	T_stgm T_{stg min}	40 (50 для Т) –40 (–60 для УХЛ, –10 для Т)			–

Таблица 5

Наименование параметра	Буквенное обозначение	Значение параметра для диодов типов			Условия установления норм на параметры
Наименование параметра	Буквенное обозначение	ДЛ122-32	ДЛ122-40	ДЛ132-50	Условия установления норм на параметры
Повторяющееся импульсное обратное напряжение, В, для классов: 10 11 12 13 14 15 16 17 18	U_RRМ	1000 1100 1200 1300 1400 1500 1600 1700 1800			T_{j min ?}T_{j ?}T_jm Форма импульса напряжения – однополупериодная синусоидальная t_i = 10 мс f = 50 Гц
Рабочее импульсное обратное напряжение, В	U_RWМ	0,8U_RRМ
Постоянное обратное напряжение, В	U_R	0,6U_RRМ			T_с = 110 ° С
Средний прямой ток, А	I_F(АV)	32	40	50	T_с = 110 ° С Форма импульса тока – однополупериодная синусоидальная t_i = 10 мс f = 50 Гц
Действующий прямой ток, А	I_FRМS	50	63	78	T_c = 110 ° С
Ударный прямой ток, А	I_FSМ	510	610	1320	T_j = 25 ° С
Ударный прямой ток, А	I_FSМ	460	550	1200	T_j = T_jm Форма импульса тока – однополупериодная синусоидальная t_i = 10 мс Одиночный импульс
Ударная обратная рассеиваемая мощность, кВт	Р_RSМ	3		5	T_j = T_jm Форма импульса обратного тока – однополупериодная синусоидальная t_i = 100 мкс Одиночный импульс
Температура перехода, ° С: максимально допустимая минимально допустимая	T_jm T_{j min}	150 –50 (–60 для УХЛ)			–
Температура хранения, ° С: максимально допустимая минимально допустимая	T_stgm T_{stg min}	40 (50 для Т) –40 (–60 для УХЛ, –10 для Т)			–

Таблица 6

Наименование параметра	Буквенное обозначение	Значение параметра для диодов типов			Условия установления норм на параметры
Наименование параметра	Буквенное обозначение	ДЛ132-63	ДЛ132-80	ДЛ132-100	Условия установления норм на параметры
Повторяющееся импульсное обратное напряжение, В, для классов: 10 11 12 13 14 15 16 17 18	U_RRМ	1000 1100 1200 1300 1400 1500 1600 1700 1800			T_{j min} ? T_j ? T_jm Форма импульса напряжения – однополупериодная синусоидальная t_i = 10 мс f = 50 Гц
Рабочее импульсное обратное напряжение, В	U_RWМ	0,8U_RRМ
Постоянное обратное напряжение, В	U_R	0,6U_RRМ			T_с = 110 ° С
Средний прямой ток, А	I_F(АV)	63	80	100	T_с = 110 ° С Форма импульса тока – однополупериодная синусоидальная t_i = 10 мс f = 50 Гц
Действующий прямой ток, А	I_FSМ	99	127	157	T_c = 110 ° С
Ударный прямой ток, А	I_FSМ	1540	1650	2400	T_j = 25 ° С
Ударный прямой ток, А	I_FSМ	1400	1500	2200	T_j = T_jm Форма импульса тока – однополупериодная синусоидальная t_i = 10 мс Одиночный импульс
Ударная обратная рассеиваемая мощность, кВт	Р_RSМ	5		8	T_j = T_jm Форма импульса обратного тока – однополупериодная синусоидальная t_i = 100 мкс Одиночный импульс
Температура перехода, ° С: максимально допустимая минимально допустимая	T_jm T_{j min}	150 –50 (–60 для УХЛ)			–
Температура хранения, ° С: максимально допустимая минимально допустимая	T_stgm T_{stg min}	40 (50 для Т) –40 (–60 для УХЛ, –10 для Т)			–

Таблица 7

Наименование параметра (характеристики)	Буквенное обозначение	Значение параметра для диодов типов			Условия установления норм на параметры
Наименование параметра (характеристики)	Буквенное обозначение	Д112-10 Д112-10Х	Д112-16 Д112-16Х	Д112-25 Д112-25Х	Условия установления норм на параметры
Импульсное прямое напряжение, В, не более	U_FМ	1,35			T_j = 25 ° C I_FM = 3,14I_F(АV)
Пороговое напряжение, В	U_(ТО)	0,9	0,85	0,8	T_j = Т_jm
Динамическое сопротивление, мОм	r_Т	14	10	7	T_j = Т_jm
Повторяющийся импульсный обратный ток, мА, не более	I_RRМ	3			T_j = T_jm U_RM = U_RRМ
Импульсный обратный ток восстановления, А, не более	I_rrМ	15			T_j = T_jm I_FM = I_F(AV) (di_F/dt)_f = 5 А/мкс U_R = 100 В t_i ? 500 мкс
Заряд обратного восстановления, мкКл, не более	Q_rr	60
Время обратного восстановления, мкс, не более	t_rr	8
Тепловое сопротивление переход–корпус, ° С/Вт, не более	R_thjс	2,7	2	1,3	Постоянный ток

Таблица 8

Наименование параметра (характеристики)	Буквенное обозначение	Значение параметра для диодов типов			Условия установления норм на параметры
Наименование параметра (характеристики)	Буквенное обозначение	Д122-32 Д122-32Х	Д122-40 Д122-40Х	Д132-50 Д132-50Х	Условия установления норм на параметры
Импульсное прямое напряжение, В, не более	U_FМ	1,35			T_j = 25 ° C I_FM = 3,14I_F(АV)
Пороговое напряжение, В	U_(ТО)	0,85	0,8	0,85	T_j = Т_jm
Динамическое сопротивление, мОм	r_Т	5	4,4	3,2	T_j = Т_jm
Повторяющийся импульсный обратный ток, мА, не более	I_RRМ	5		6	T_j = T_jm U_RM= U_RRМ
Импульсный обратный ток восстановления, А, не более	I_rrМ	22		42	T_j = T_jm I_FM = I_F(AV) (di_F/dt)_f = 5 А/мкс U_R = 100 В t_i ? 500 мкс
Заряд обратного восстановления, мкКл, не более	Q_rr	100		242
Время обратного восстановления, мкс, не более	t_rr	9		11
Тепловое сопротивление переход – корпус, ° С/Вт, не более	R_thjс	1	0,8	0,6	Постоянный ток

Таблица 9

Наименование параметра (характеристики)	Буквенное обозначение	Значение параметра для диодов типов			Условия установления норм на параметры
Наименование параметра (характеристики)	Буквенное обозначение	Д132-63 Д132-63Х	Д132-80 Д132-80Х	Д142-100 Д142-100Х	Условия установления норм на параметры
Импульсное прямое напряжение, В, не более	U_FМ	1,35		1,45	T_j = 25 ° C I_FM = 3,14I_F(АV)
Пороговое напряжение, В	U_(ТО)	0,85	0,8	0,85	T_j = Т_jm
Динамическое сопротивление, мОм	r_Т	2,5	2,2	1,6	T_j = Т_jm
Повторяющийся импульсный обратный ток, мА, не более	I_RRМ	6		10	T_j = T_jm U_RM = U_RRМ
Импульсный обратный ток восстановления, А, не более	I_rrМ	42		56	T_j = T_jm I_FM = I_F(AV) (di_F/dt)_f =5 А/мкс U_R = 100 В t_i ? 500 мкс
Заряд обратного восстановления, мкКл, не более	Q_rr	242		336
Время обратного восстановления, мкс, не более	t_rr	11		12
Тепловое сопротивление переход–корпус, ° С/Вт, не более	R_thjс	0,5	0,4	0,3	Постоянный ток

Таблица 10

Наименование параметра (характеристики)	Буквенное обозначение	Значение параметра для диодов типов			Условия установления норм на параметры
Наименование параметра (характеристики)	Буквенное обозначение	ДЛ112-10	ДЛ112-16	ДЛ112-25	Условия установления норм на параметры
Напряжение пробоя, В	U_ВR	1,25U_RRМ			T_{j min} ? T_j ? T_jm Импульс напряжения одиночный, t_i = 10 мс
Импульсное прямое напряжение, В, не более	U_FМ	1,35			T_j = 25 ° C I_FM = 3,14I_F(АV)
Пороговое напряжение, В	U_(ТО)	0,9	0,85	0,8	T_j = Т_jm
Динамическое сопротивление, мОм	r_Т	14	10	7	T_j = Т_jm
Повторяющийся импульсный обратный ток, мА, не более	I_RRМ	3			T_j = T_jm U_RM= U_RRМ
Импульсный обратный ток восстановления, А, не более	I_rrМ	15			T_j= T_jm I_FM= I_F(AV) (di_F/dt)_f = 5 А/мкс U_R = 100 В t_i ? 500 мкс
Заряд обратного восстановления, мкКл, не более	Q_rr	60
Время обратного восстановления, мкс, не более	t_rr	8
Тепловое сопротивление переход–корпус, ° С/Вт, не более	R_thjс	2,7	2	1,3	Постоянный ток

Таблица 11

Наименование параметра (характеристики)	Буквенное обозначение	Значение параметра для диодов типов					Условия установления норм на параметры
		ДЛ122-32		ДЛ122-40	ДЛ132-50
Напряжение пробоя, В	U_ВR	1,25U_RRМ					T_{j min} ? T_{j ?}T_jm Импульс напряжения одиночный, t_i = 10 мс
Импульсное прямое напряжение, В, не более	U_FМ	1,35					T_j = 25 ° C I_FM = 3,14I_F(АV)
Пороговое напряжение, В	U_(ТО)	0,85		0,8		0,85	T_j= Т_jm
Динамическое сопротивление, мОм	r_Т	5		4,4		3,2	T_j = Т_jm
Повторяющийся импульсный обратный ток, мА, не более	I_RRМ	4				5	T_j = T_jm U_RM = U_RRМ
Импульсный обратный ток восстановления, А, не более	I_rrМ	22				42	T_j = T_jm I_FM = I_F(AV) (di_F/dt)_f = 5 А/мкс U_R = 100 В t_i ? 500 мкс
Заряд обратного восcтановления, мкКл, не более	Q_rr	100				242
Время обратного восстановления, мкс, не более	t_rr	9				11
Тепловое сопротивление переход–корпус, ° С/Вт, не более	R_thjс	1	0,7			0,6	Постоянный ток

Таблица 12

Наименование параметра (характеристики)	Буквенное обозначение	Значение параметра для диодов типов			Условия установления норм на параметры
Наименование параметра (характеристики)	Буквенное обозначение	ДЛ132-63	ДЛ132-80	ДЛ142-100	Условия установления норм на параметры
Напряжение пробоя, В	U_ВR	1,25U_RRМ			T_{j min} ? T_j ? T_jm Импульс напряжения одиночный, t_i = 10 мс
Импульсное прямое напряжение, В, не более	U_FМ	1,35			T_j = 25 ° C I_FM = 3,14I_F(АV)
Пороговое напряжение, В	U_(ТО)	0,85	0,8	0,85	T_j = Т_jm
Динамическое сопротивление, мОм	r_Т	2,5	2,2	1,6	T_j = Т_jm
Повторяющийся импульсный обратный ток, мА, не более	I_RRМ	5		8	T_j = T_jm U_RM = U_RRМ
Импульсный обратный ток восстановления, А, не более	I_rrМ	42		56	T_j = T_jm I_FM= I_F(AV) (di_F/dt)_f = 5 А/мкс U_R = 100 В t_i ? 500 мкс
Заряд обратного востановления, мкКл, не более	Q_rr	242		336
Время обратного восстановления, мкс, не более	t_rr	11		12
Тепловое сопротивление переход – корпус, ° С/Вт, не более	R_thjс	0,5	0,4	0,32	Постоянный ток

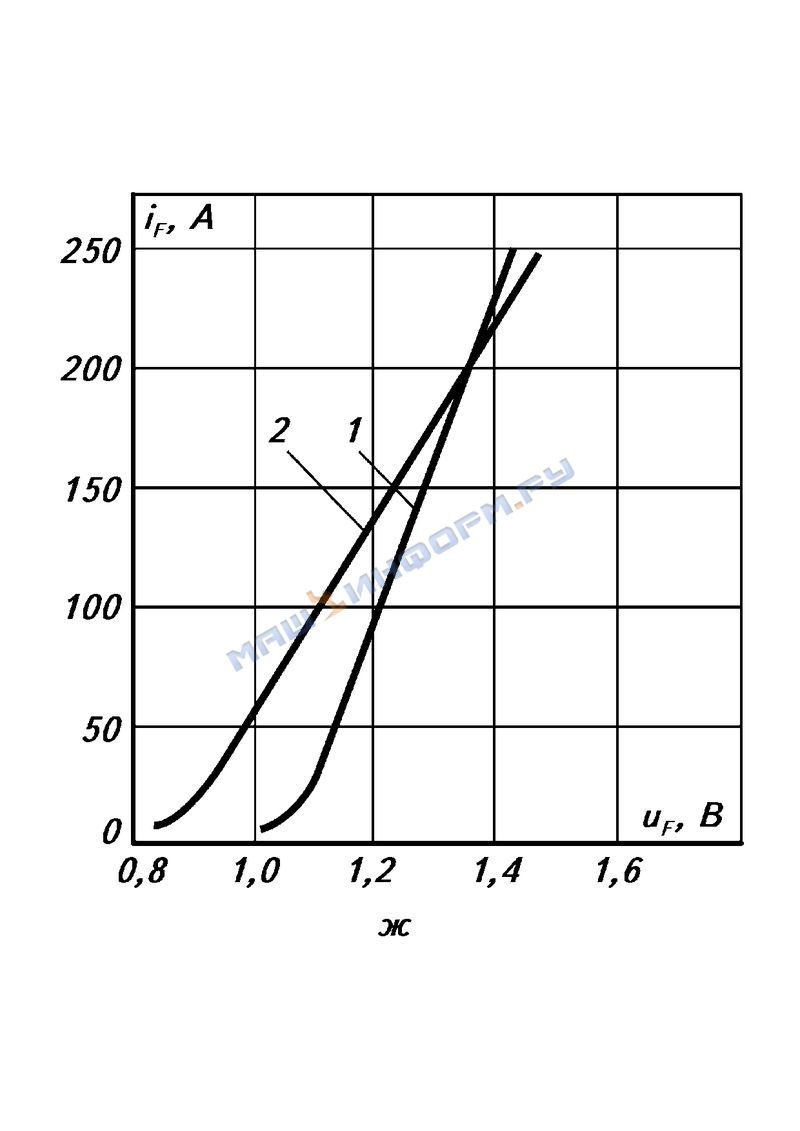

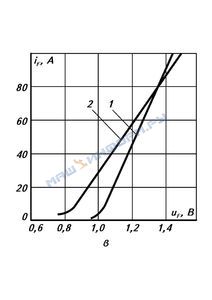

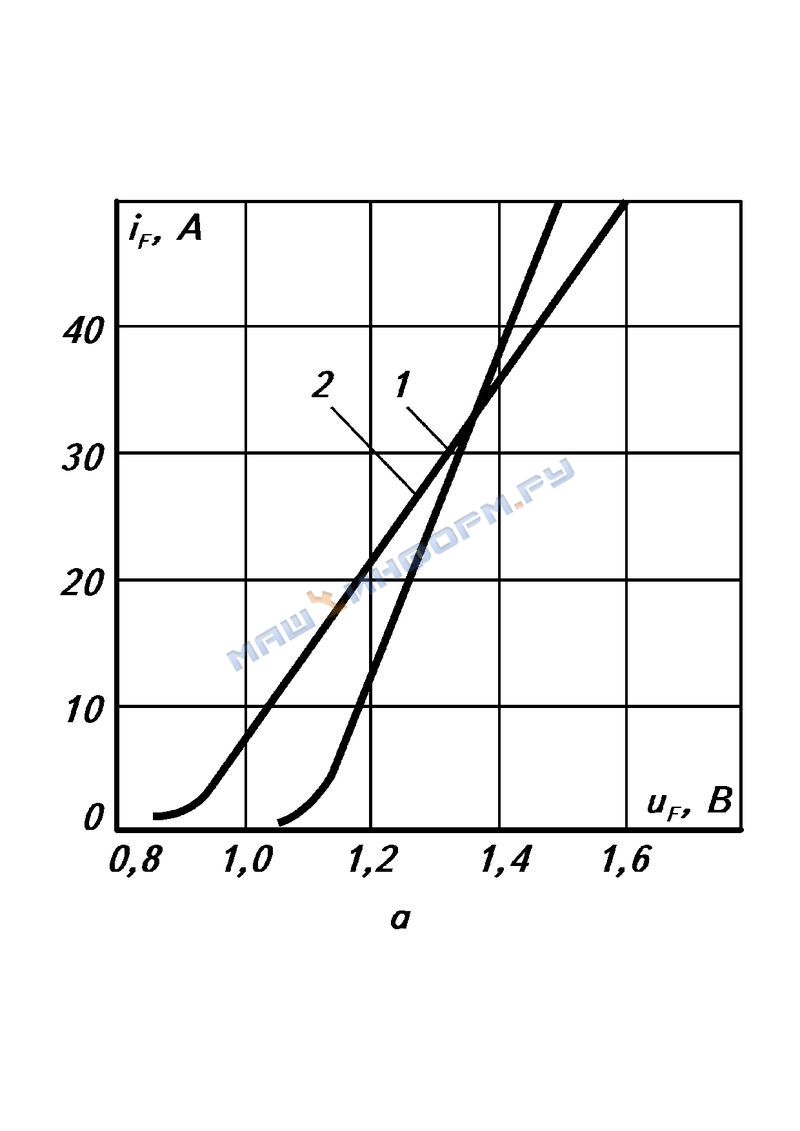

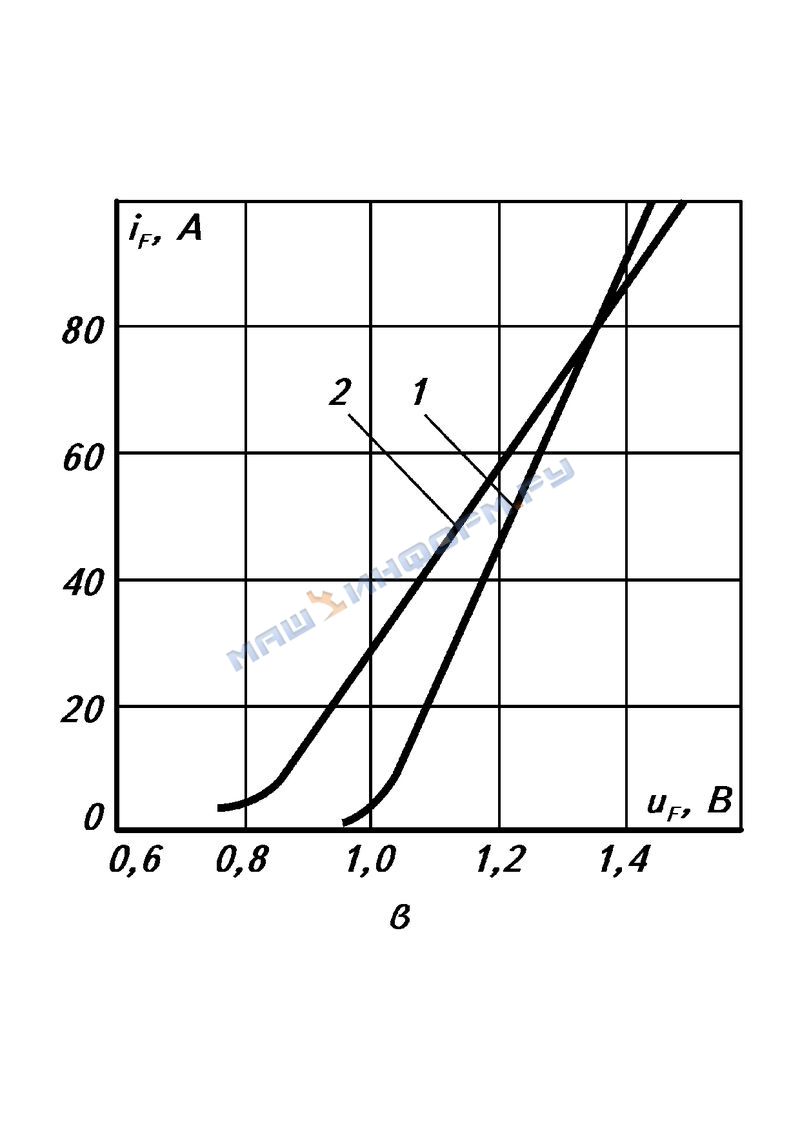

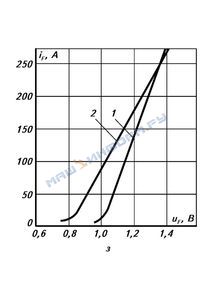

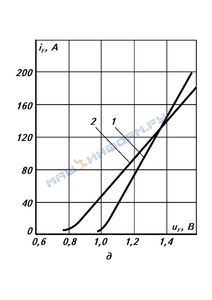

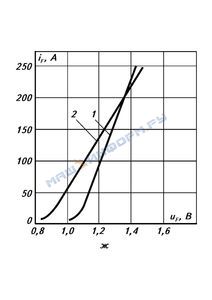

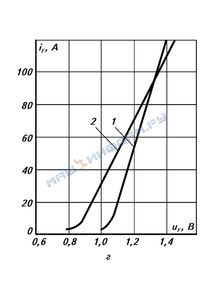

Предельные прямые вольт-амперные характеристики при температуре перехода T_j=25°C (1) и T_j=T_j_m (2): а - Д112-10, Д112-10Х, ДЛ112-10;
б - Д112-16, Д112-16Х, ДЛ112-16;
в - Д112-25, Д112-25Х, ДЛ112-25;
г - Д122-32, Д122-32Х, ДЛ122-32;
д - Д122-40, Д122-40Х, ДЛ122-40;
е - Д132-50, Д132-50Х, ДЛ132-50;
ж - Д132-63, Д132-63Х, ДЛ132-63;
з - Д132-80, Д132-80Х, ДЛ132-80;
и - Д142-100, Д142-100Х, ДЛ142-100

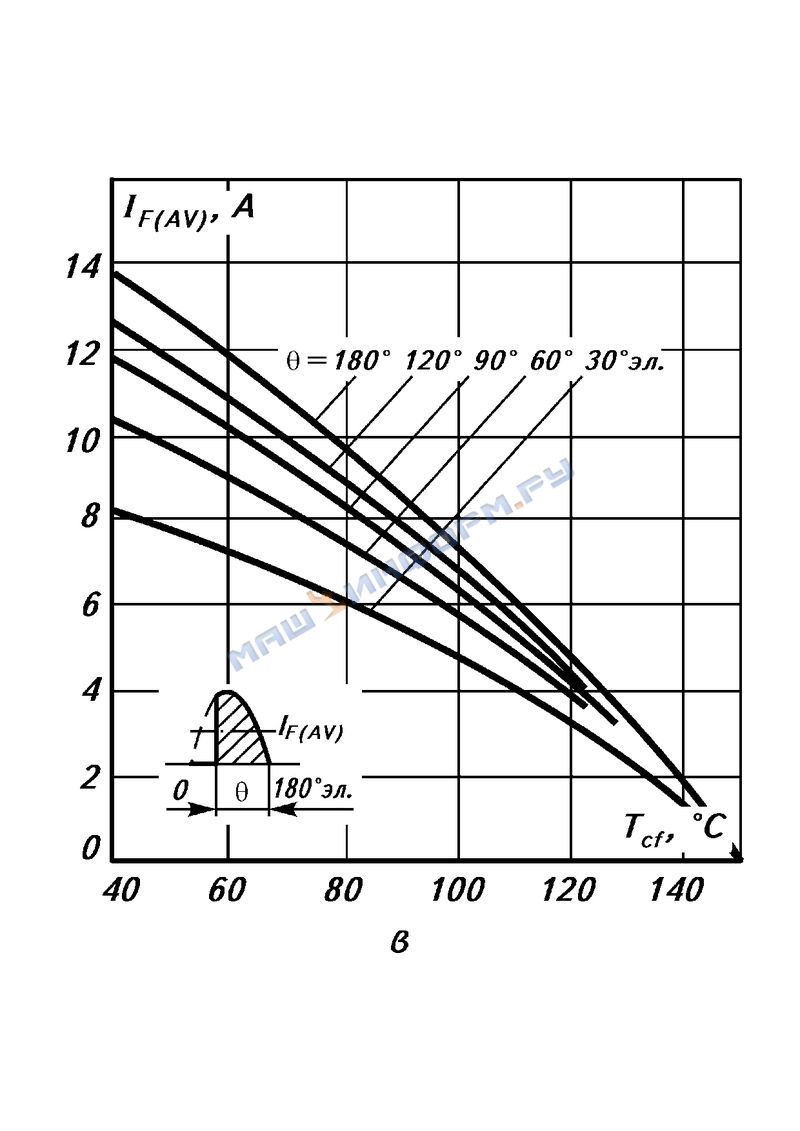

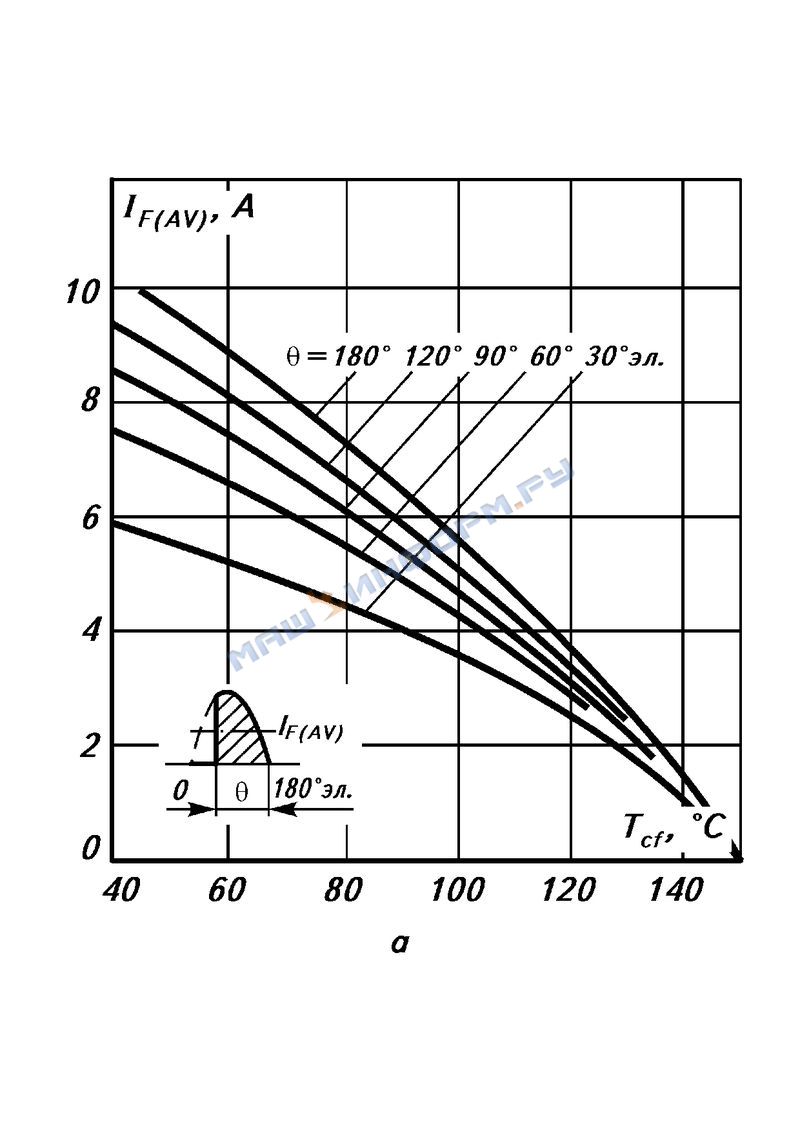

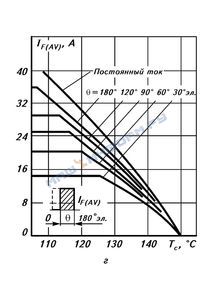

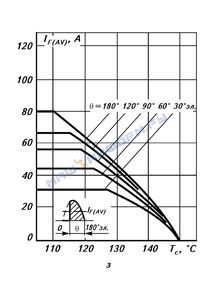

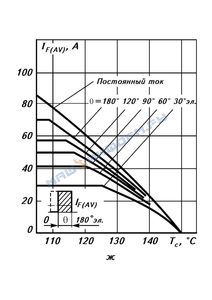

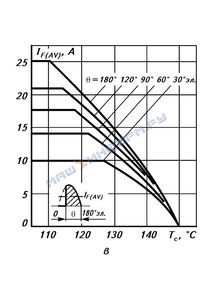

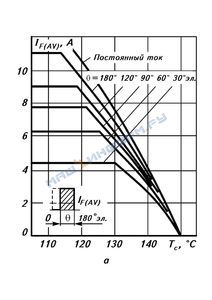

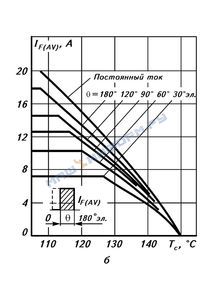

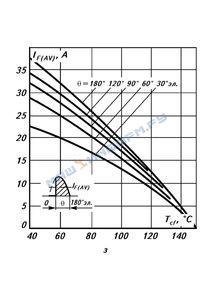

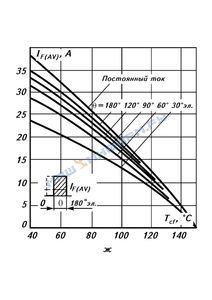

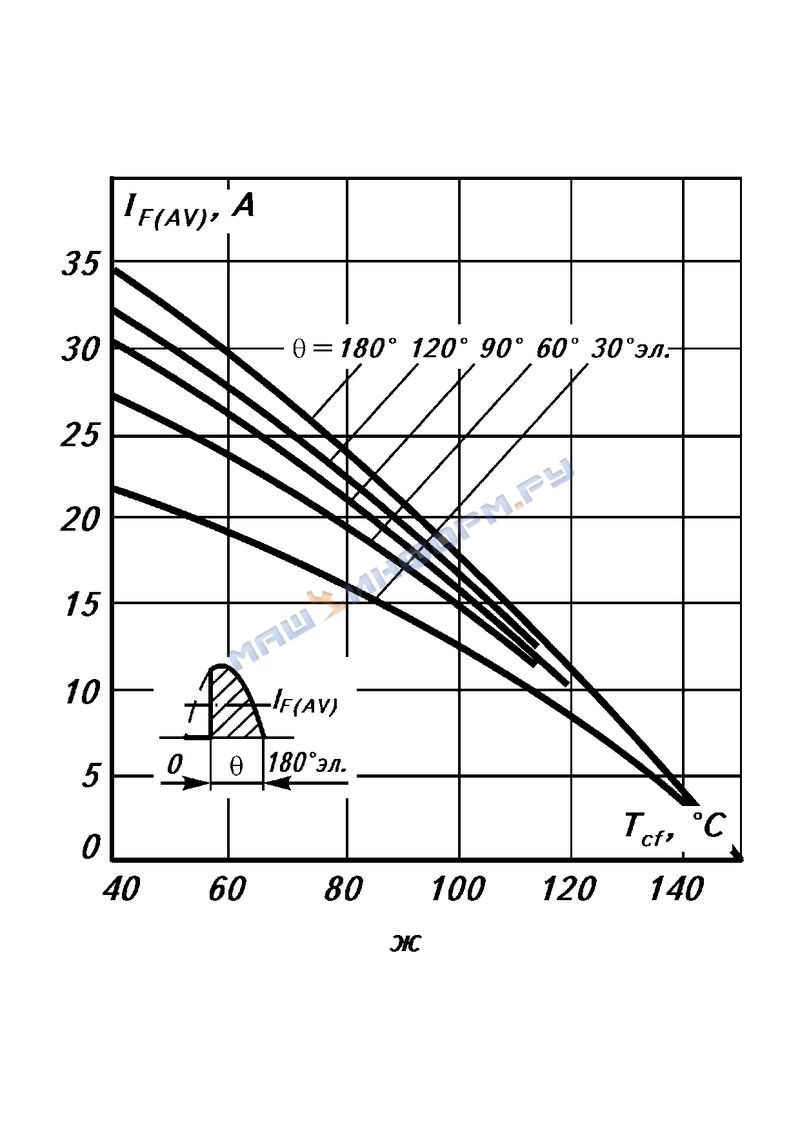

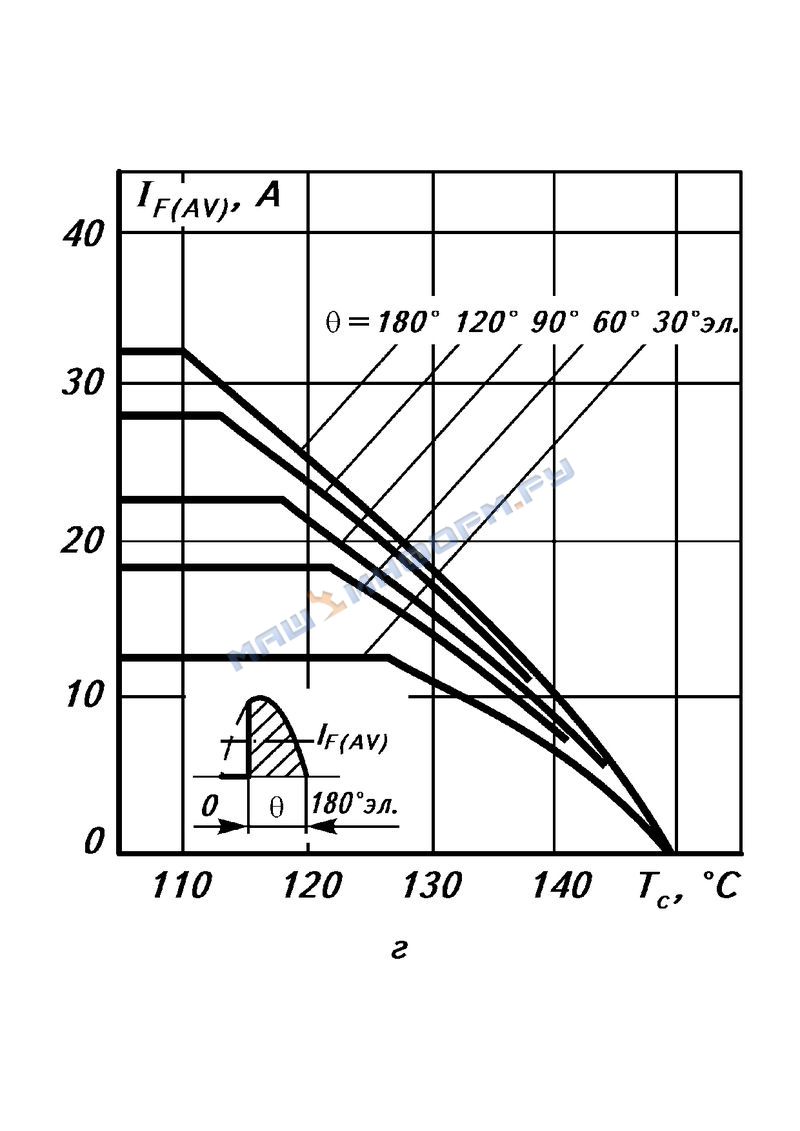

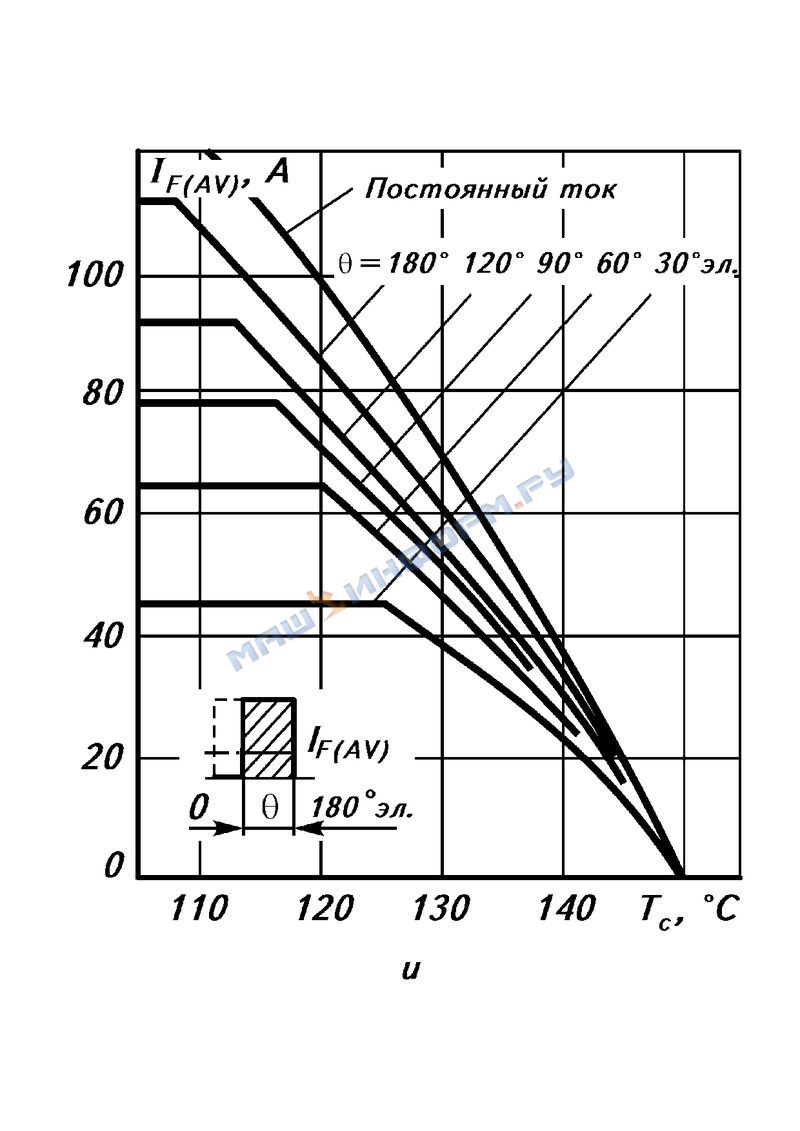

Зависимость допустимого среднего прямого тока I_F₍₎ от температуры корпуса T_с при различных углах проводимости q для токов синусоидальной формы частотой f=50 Гц: а - Д112-10, Д112-10Х, ДЛ112-10;
б - Д112-16, Д112-16Х, ДЛ112-16;
в - Д112-25, Д112-25Х, ДЛ112-25;
г - Д122-32, Д122-32Х, ДЛ122-32;
д - Д122-40, Д122-40Х, ДЛ122-40;
е - Д132-50, Д132-50Х, ДЛ132-50;
ж - Д132-63, Д132-63Х, ДЛ132-63;
з - Д132-80, Д132-80Х, ДЛ132-80;
и - Д142-100, Д142-100Х, ДЛ142-100

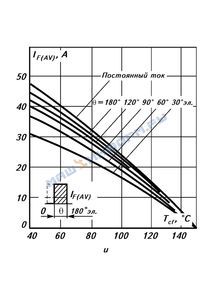

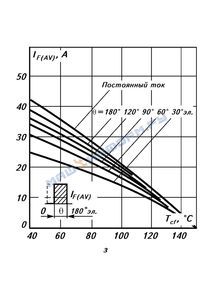

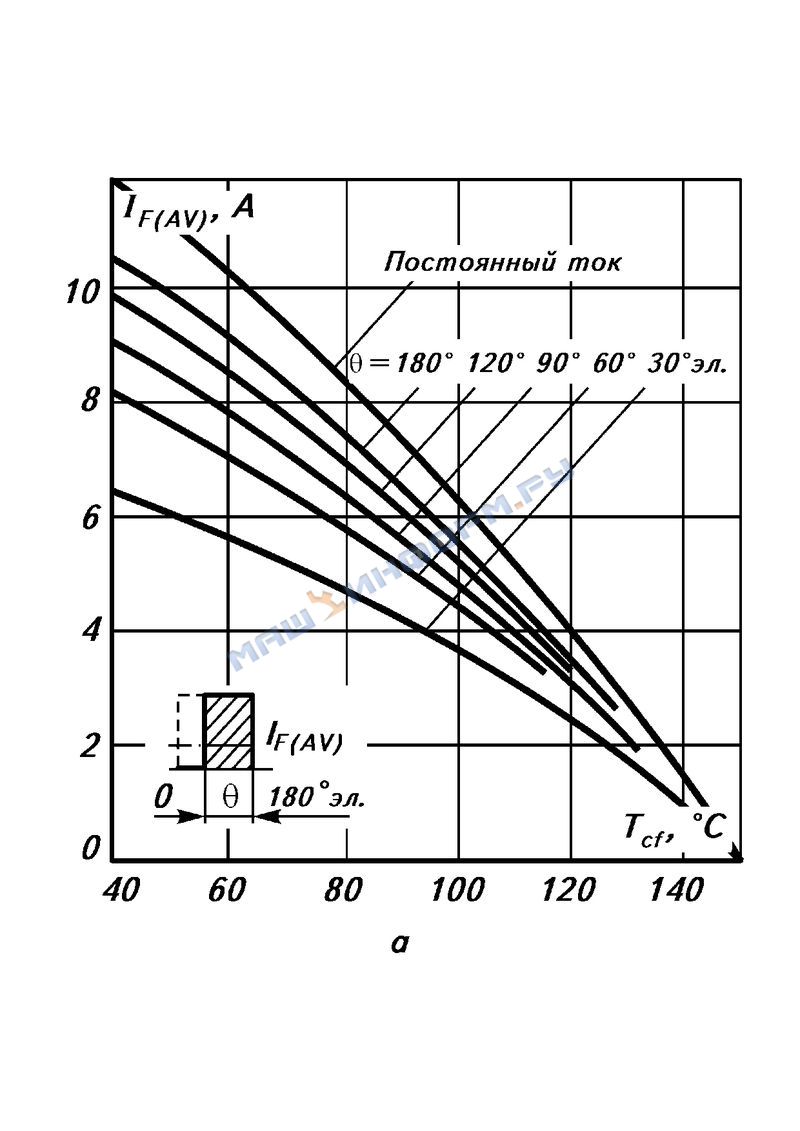

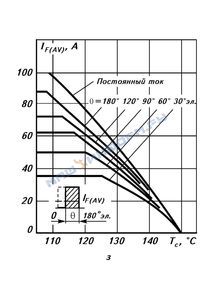

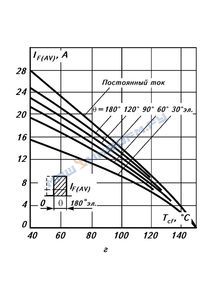

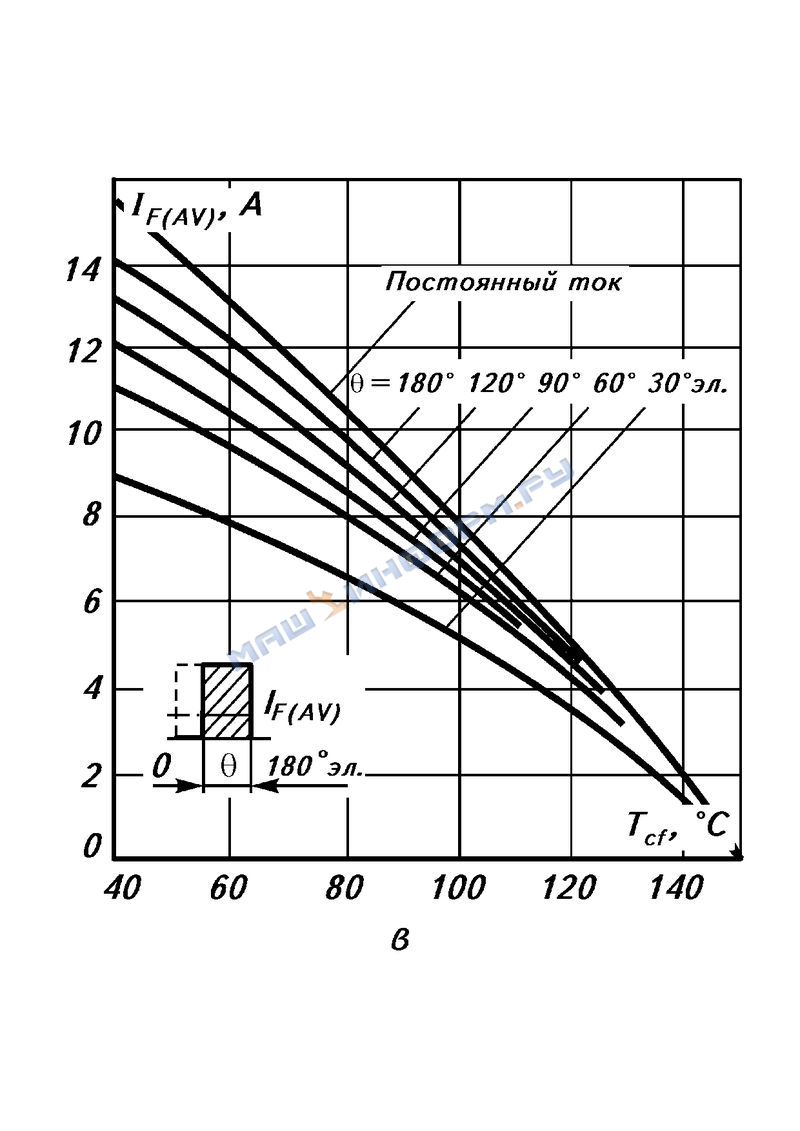

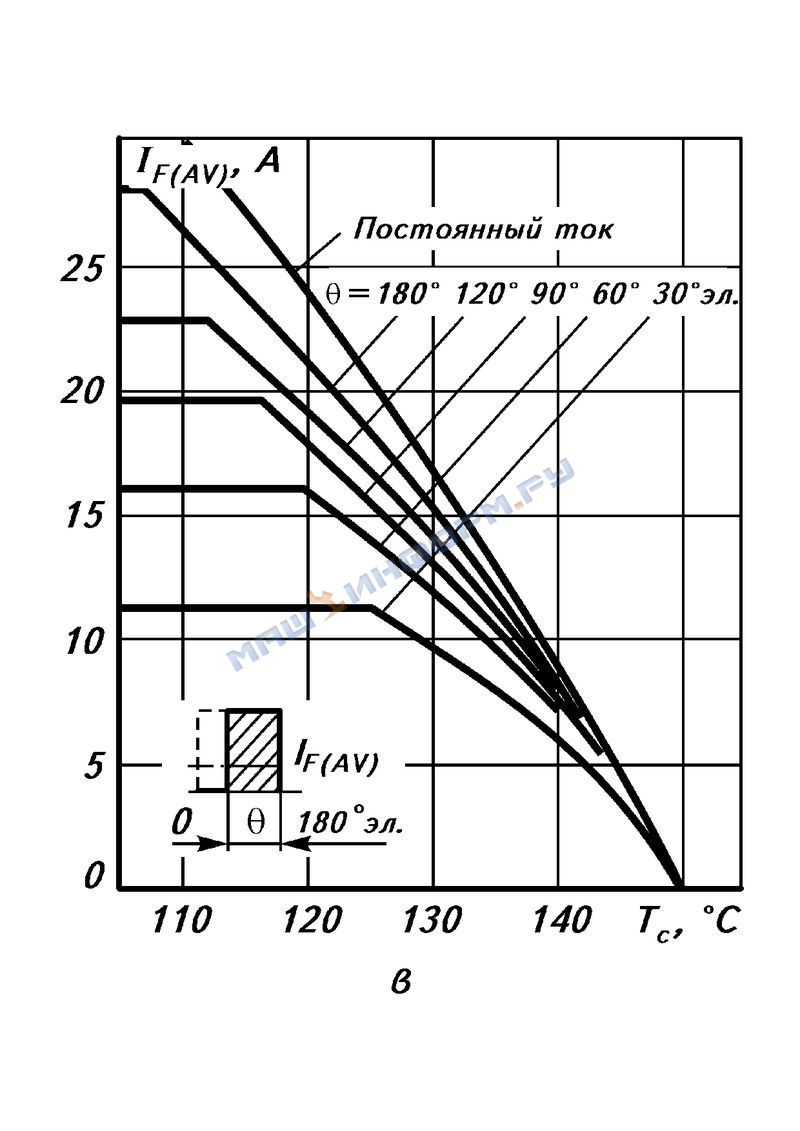

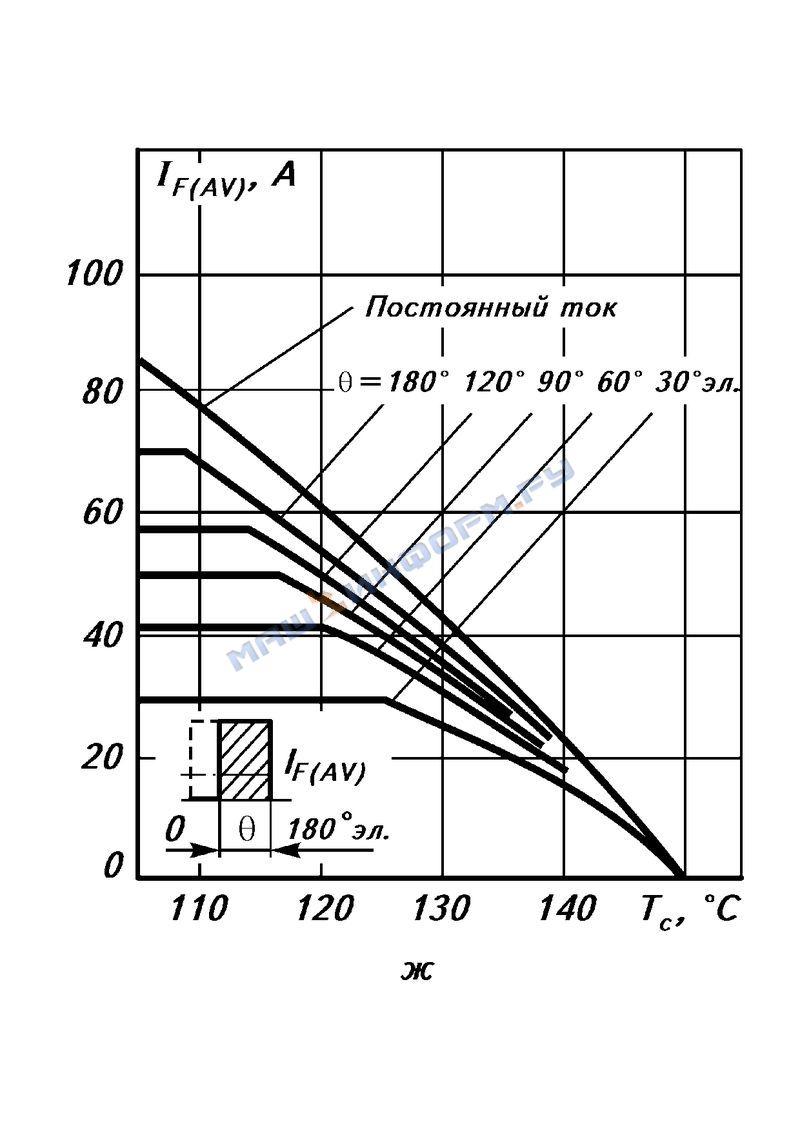

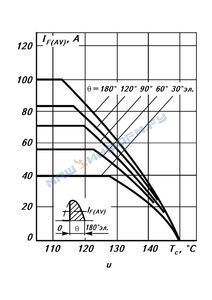

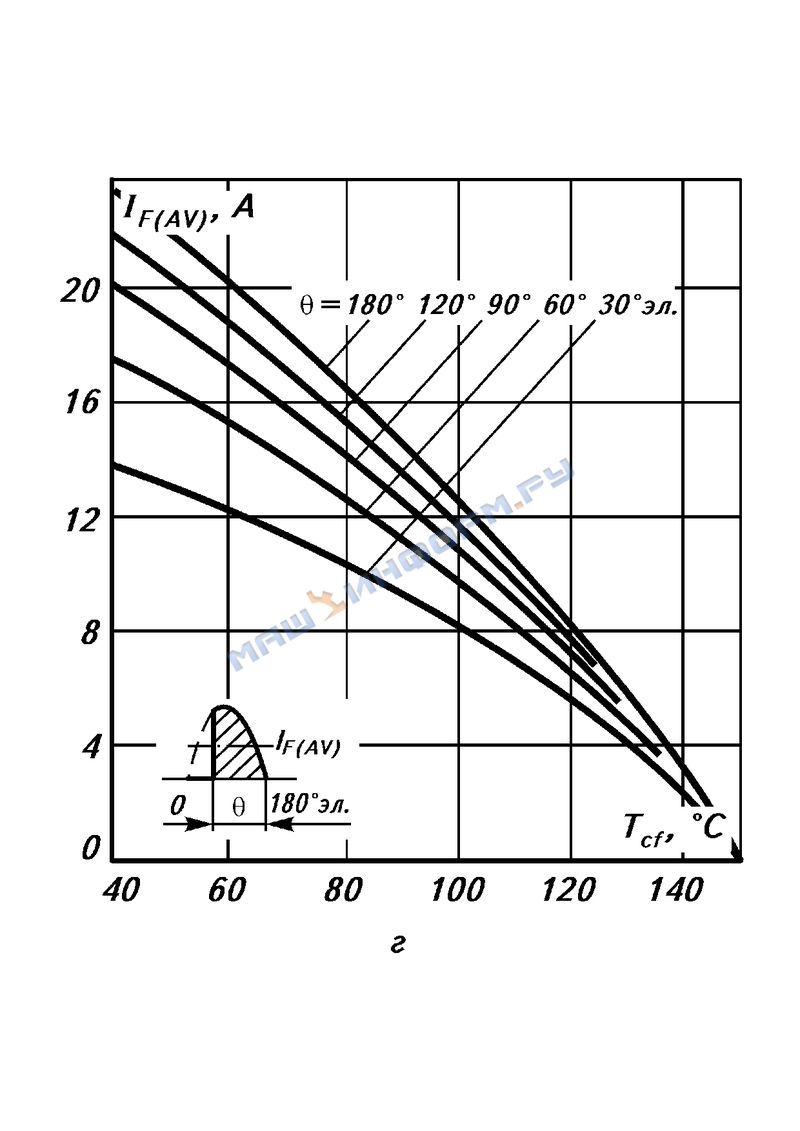

Зависимость допустимого среднего прямого тока I_F₍₎ от температуры корпуса T_с при различных углах проводимости q для токов прямоугольной формы частотой f=50 Гц и постоянного тока: а - Д112-10, Д112-10Х, ДЛ112-10;
б - Д112-16, Д112-16Х, ДЛ112-16;
в - Д112-25, Д112-25Х, ДЛ112-25;
г - Д122-32, Д122-32Х, ДЛ122-32;
д - Д122-40, Д122-40Х, ДЛ122-40;
е - Д132-50, Д132-50Х, ДЛ132-50;
ж - Д132-63, Д132-63Х, ДЛ132-63;
з - Д132-80, Д132-80Х, ДЛ132-80;
и - Д142-100, Д142-100Х, ДЛ142-100

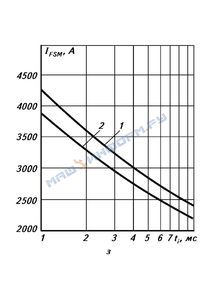

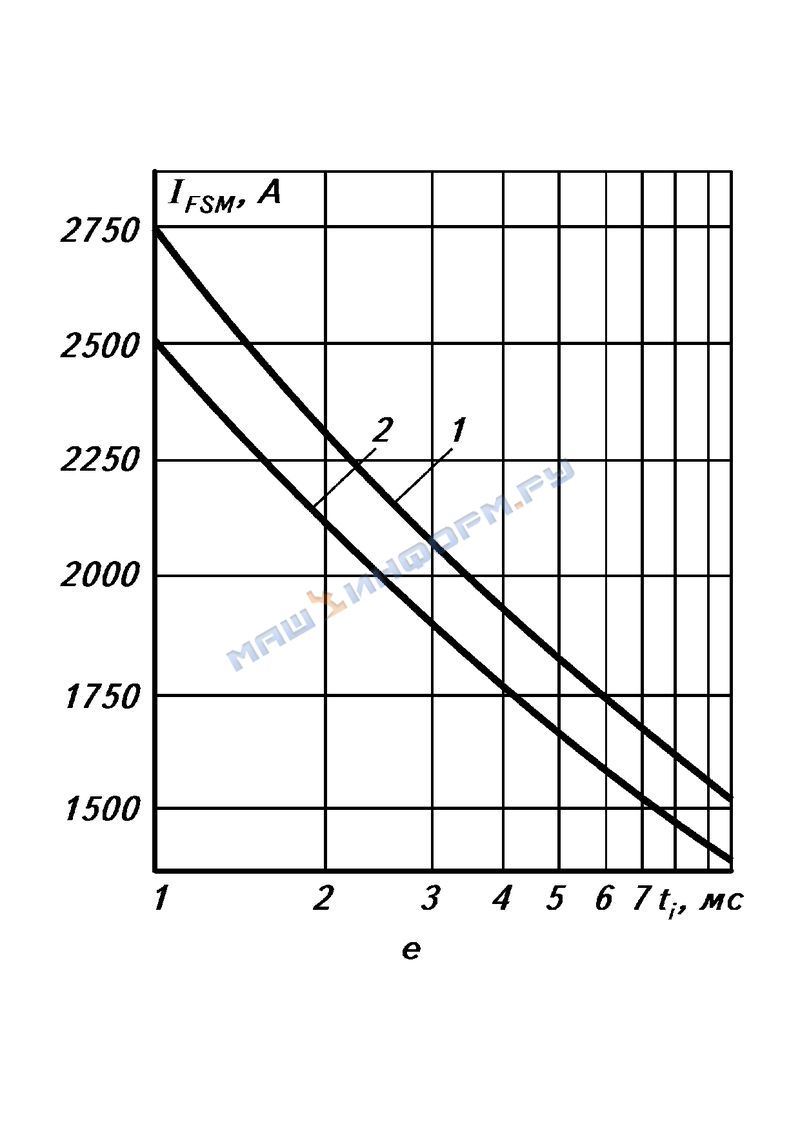

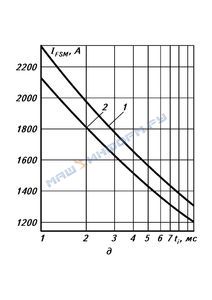

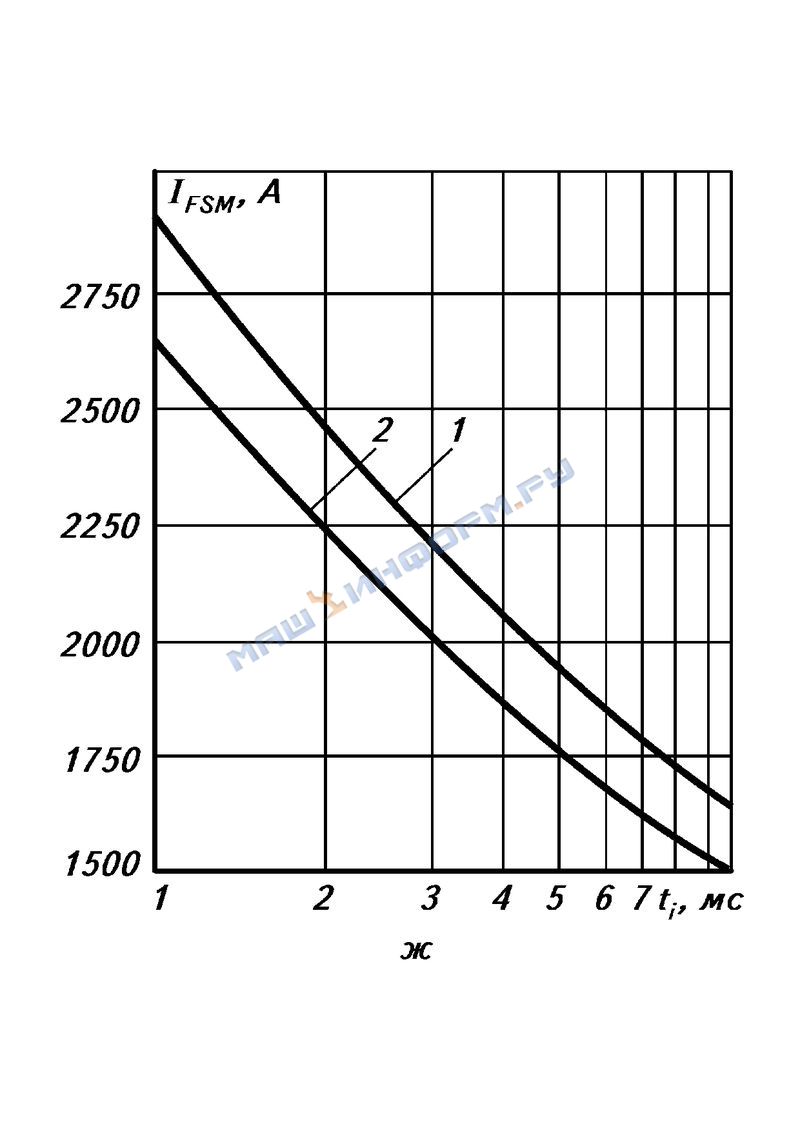

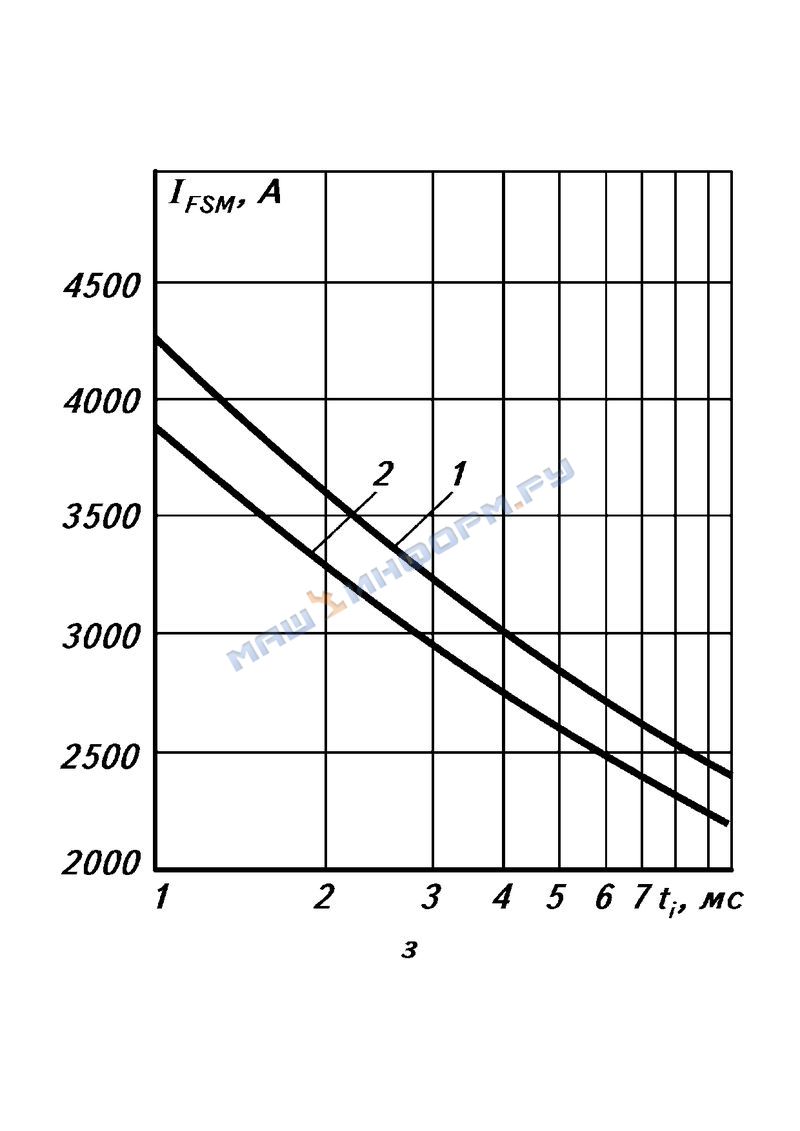

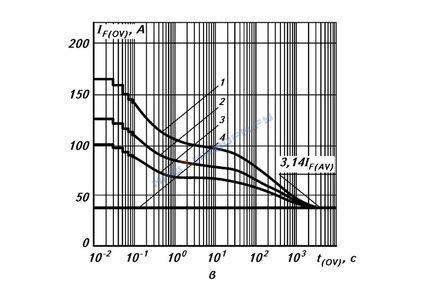

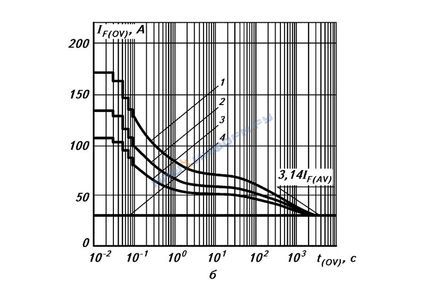

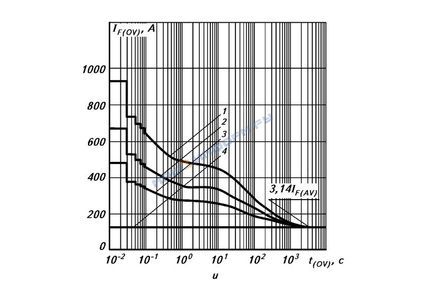

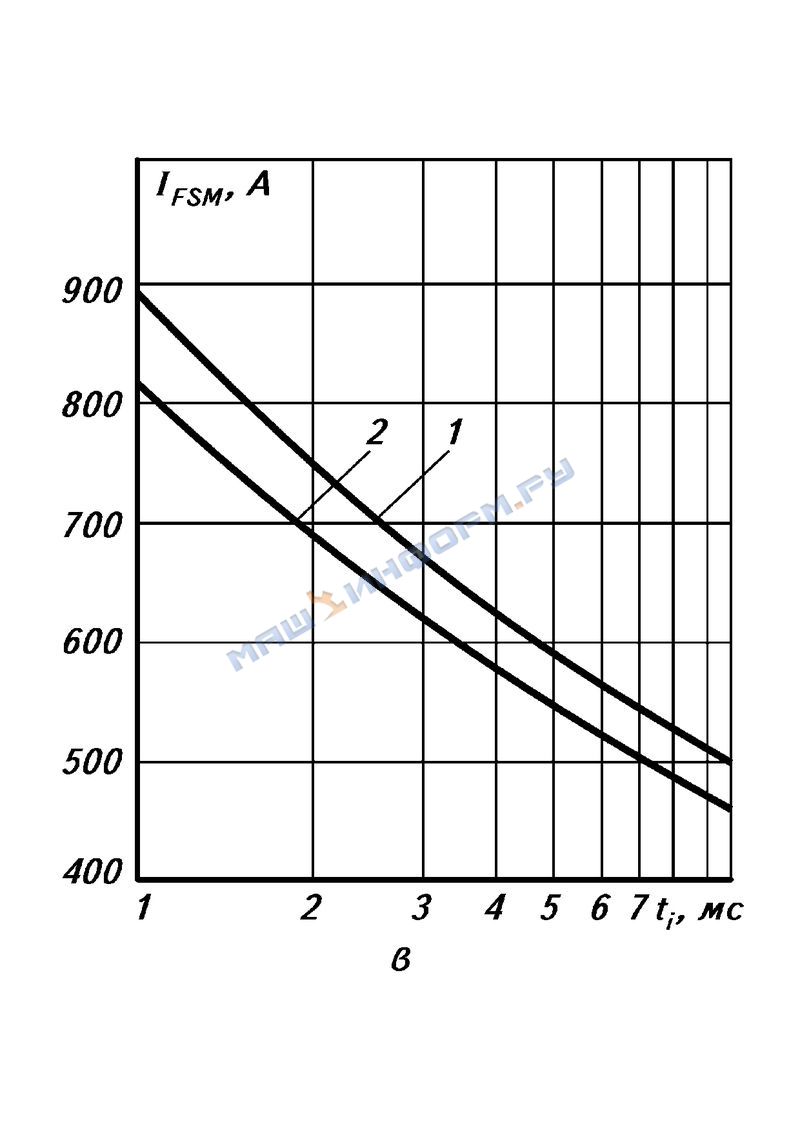

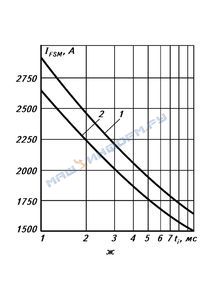

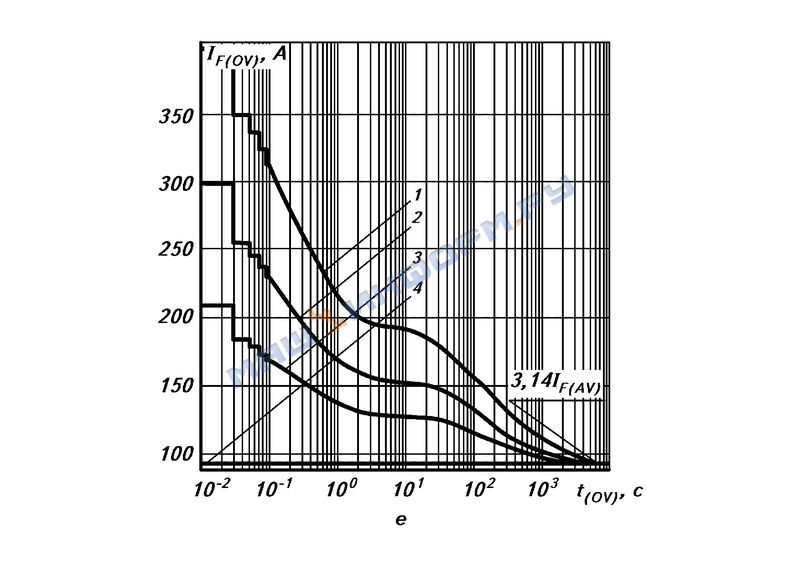

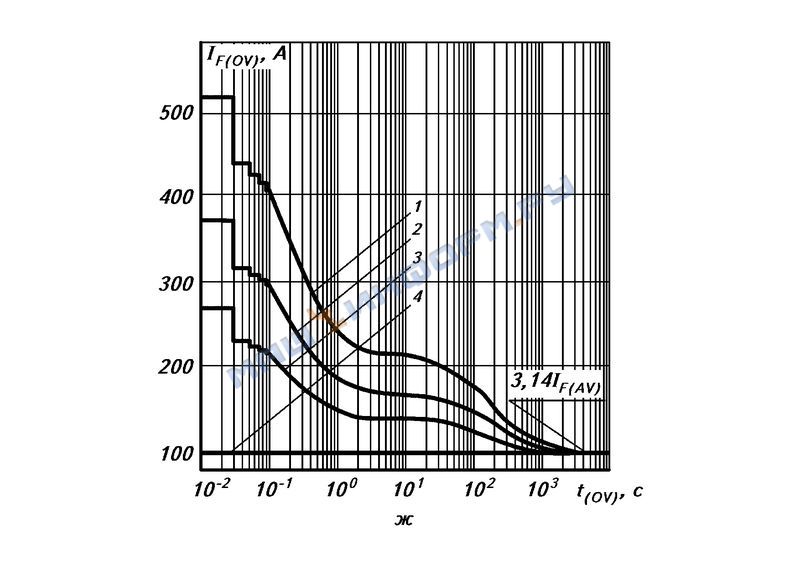

Зависимость допустимой амплитуды ударного прямого тока I_F от продолжительности импульса тока t при исходной температуре перехода T_j=25°С (1) и T_j=T_j_m (2): а - Д112-10, Д112-10Х, ДЛ112-10, Д112-16, Д112-16Х, ДЛ112-16;
б - Д112-25, Д112-25Х, ДЛ112-25;
в - Д122-32, Д122-32Х, ДЛ122-32;
г - Д122-40, Д122-40Х, ДЛ122-40;
д - Д132-50, Д132-50Х, ДЛ132-50;
е - Д132-63, Д132-63Х, ДЛ132-63;
ж - Д132-80, Д132-80Х, ДЛ132-80;
з - Д142-100, Д142-100Х, ДЛ142-100

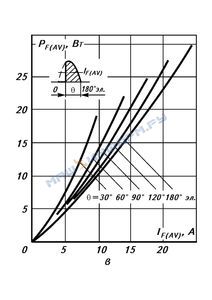

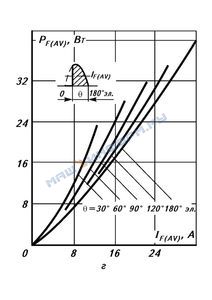

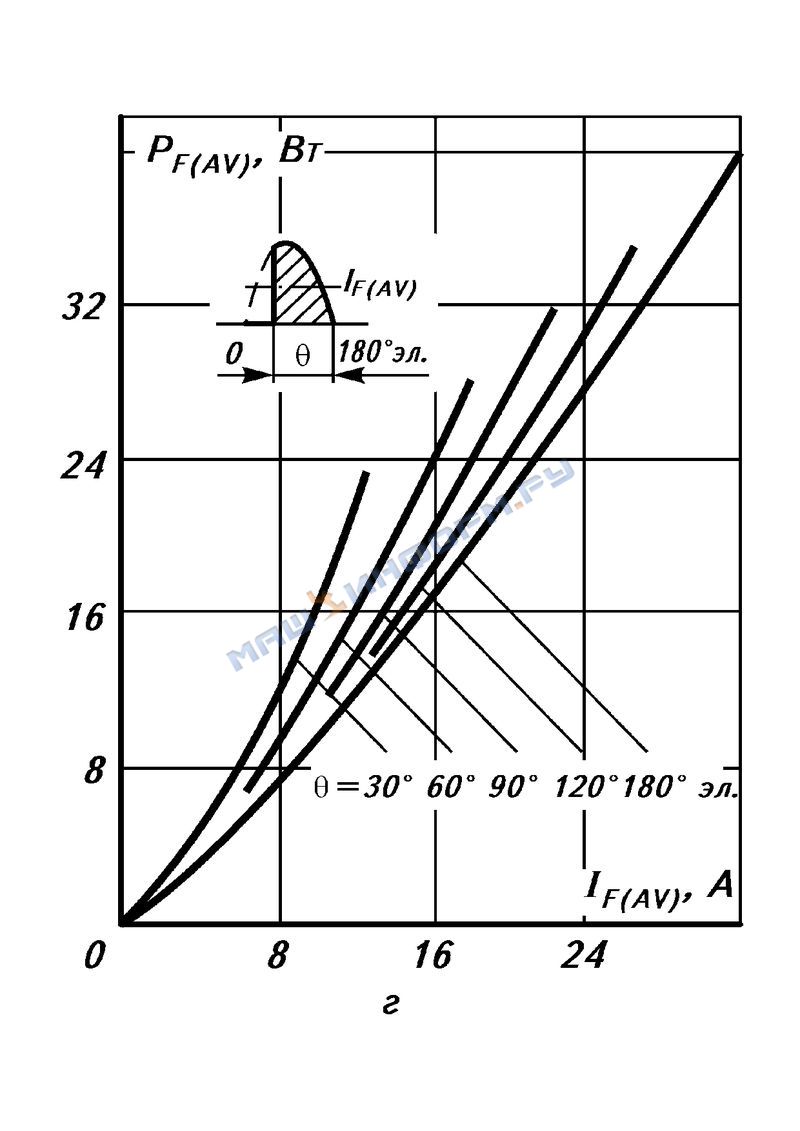

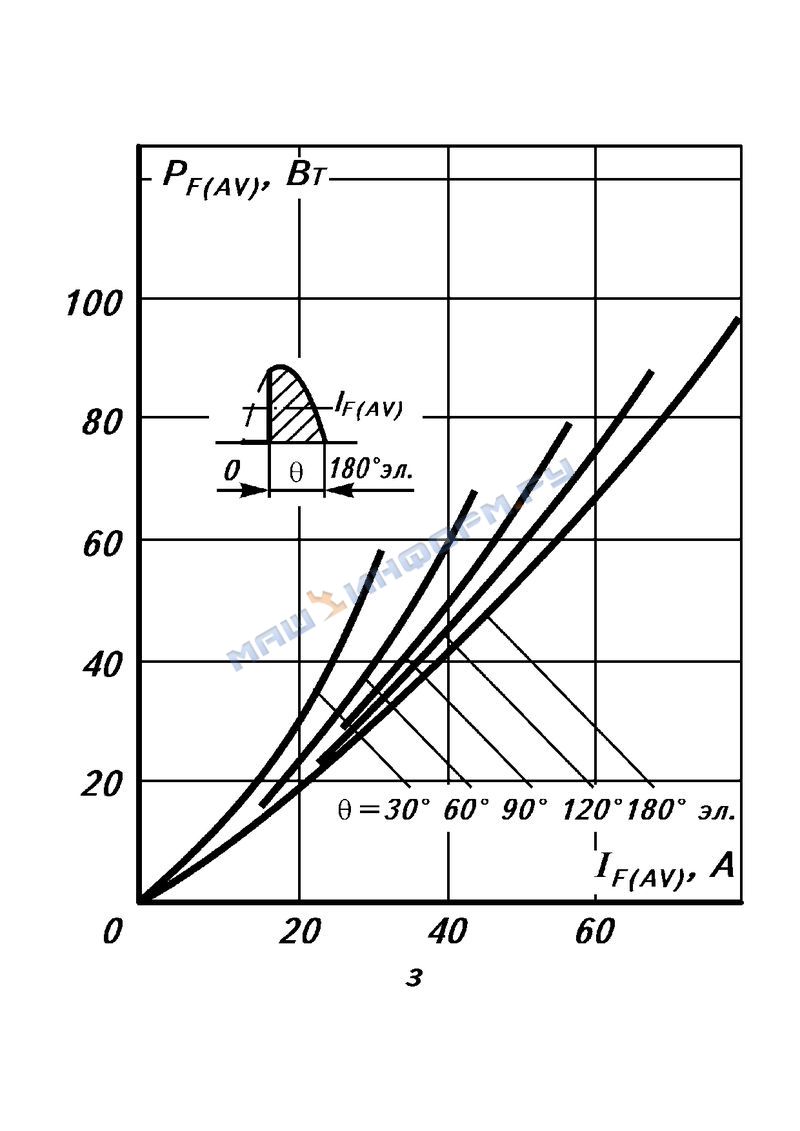

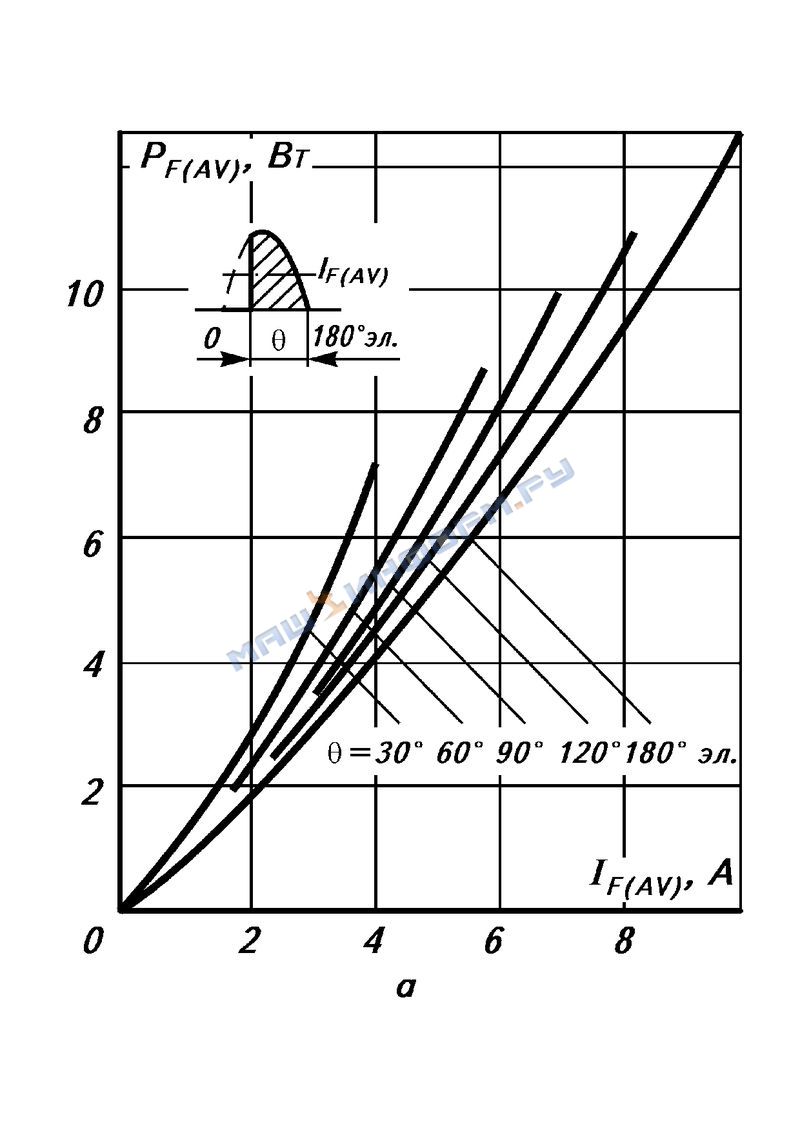

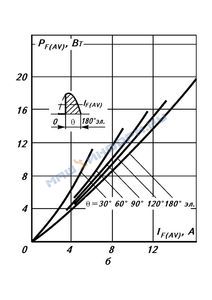

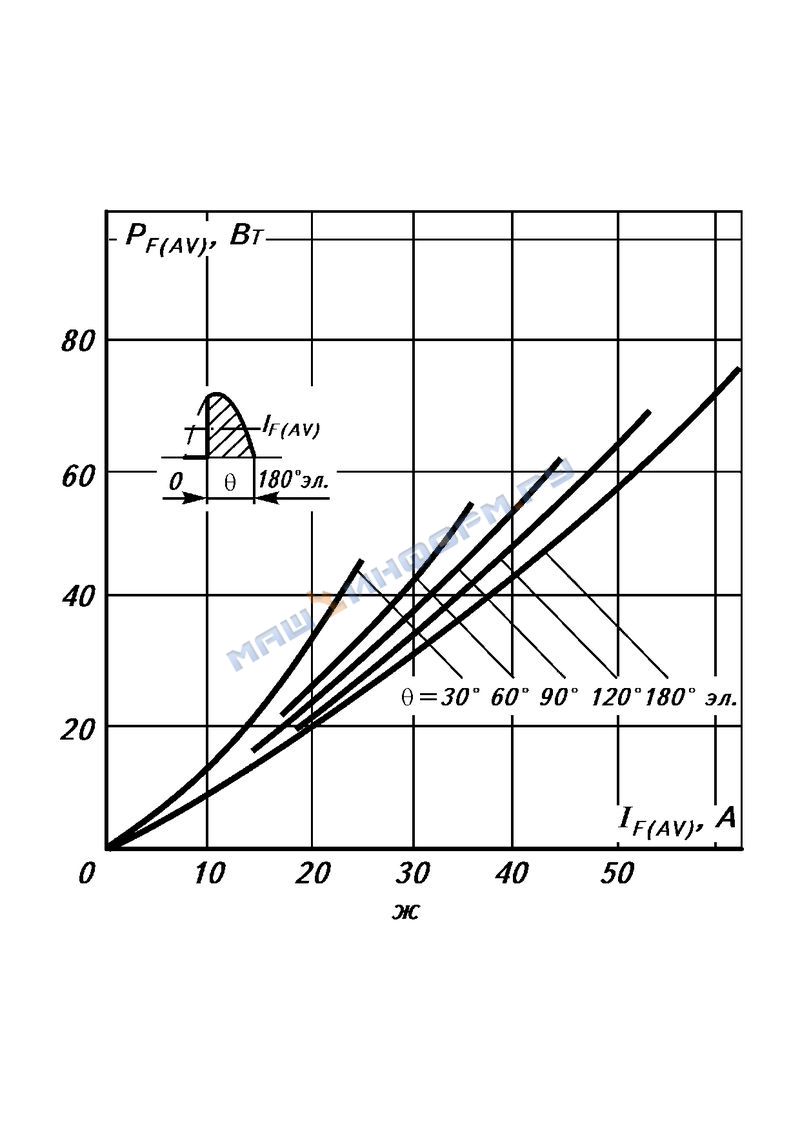

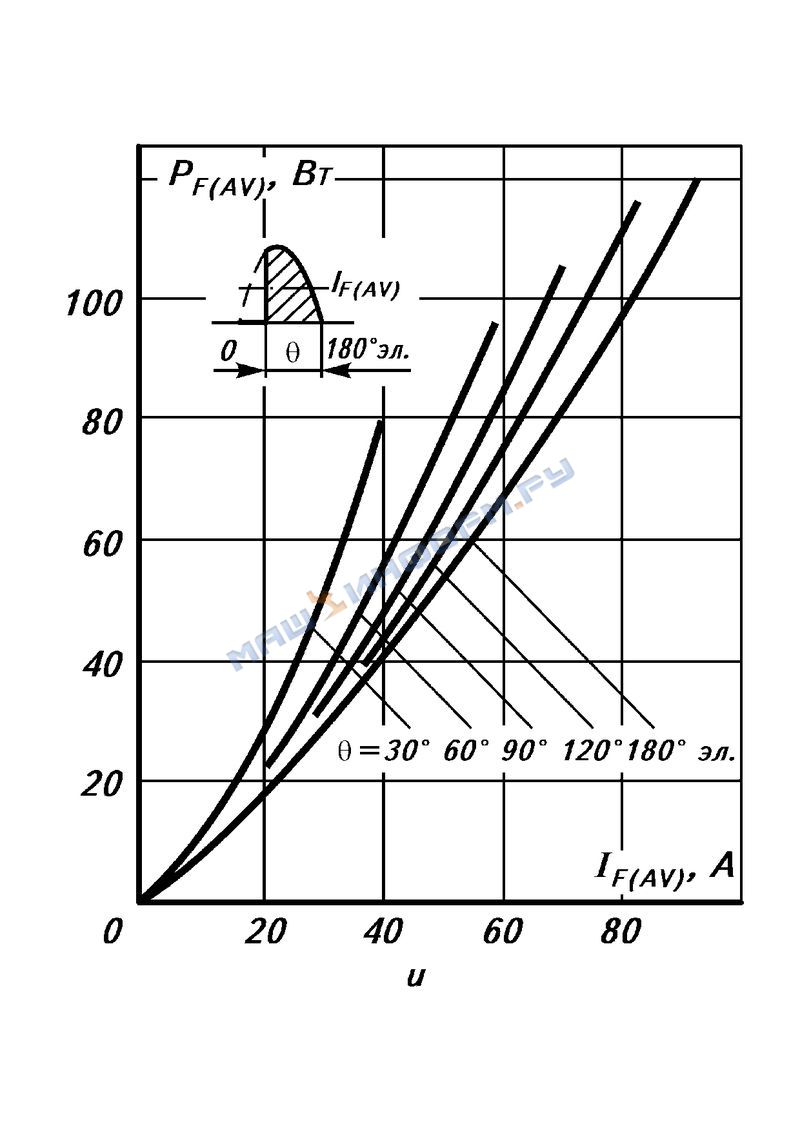

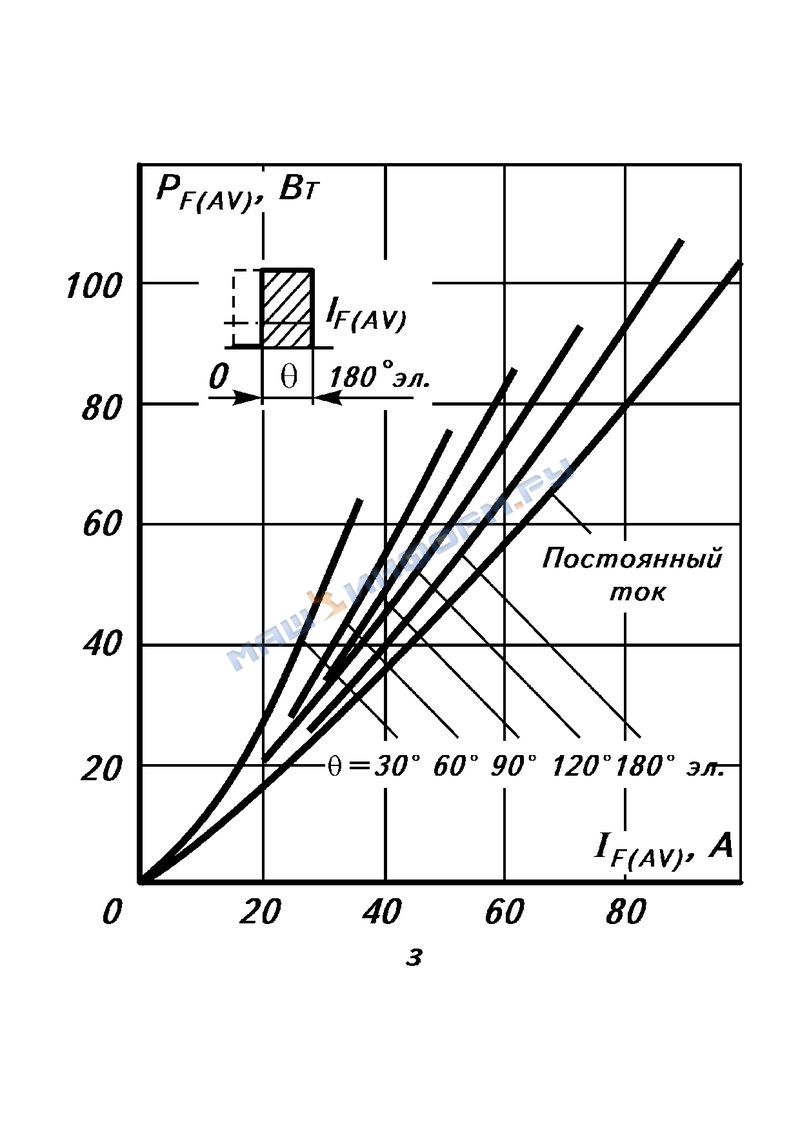

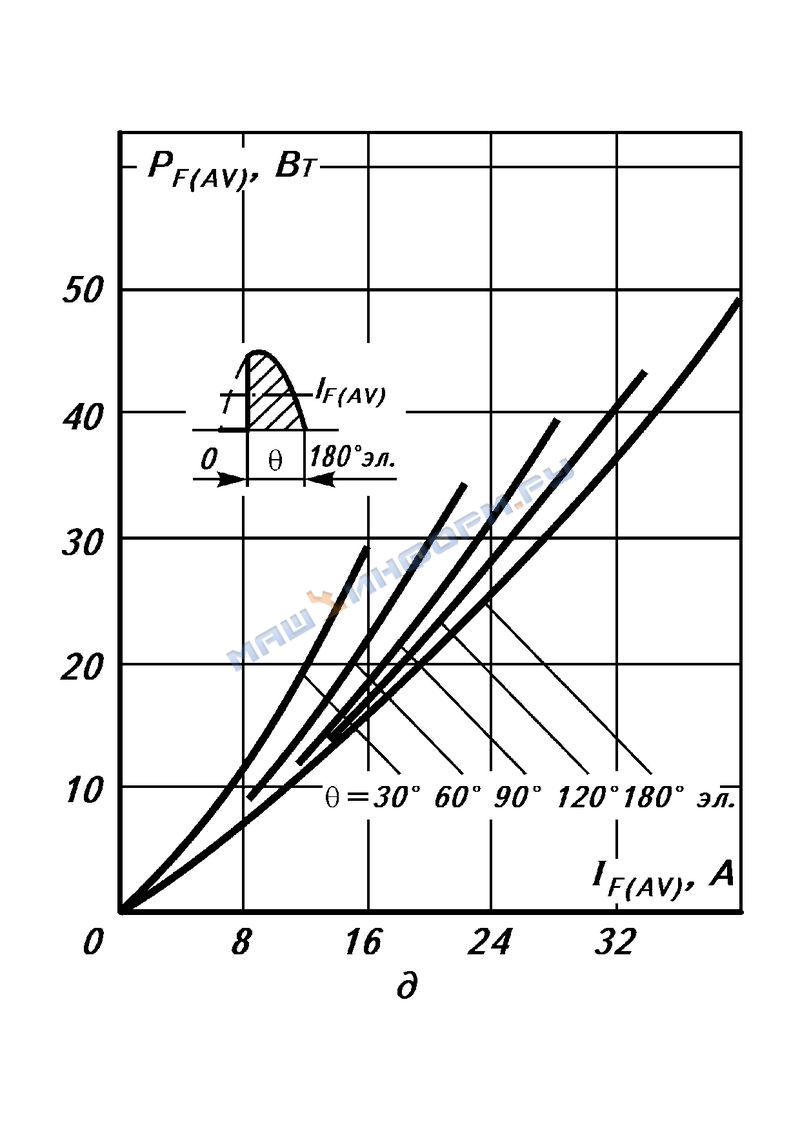

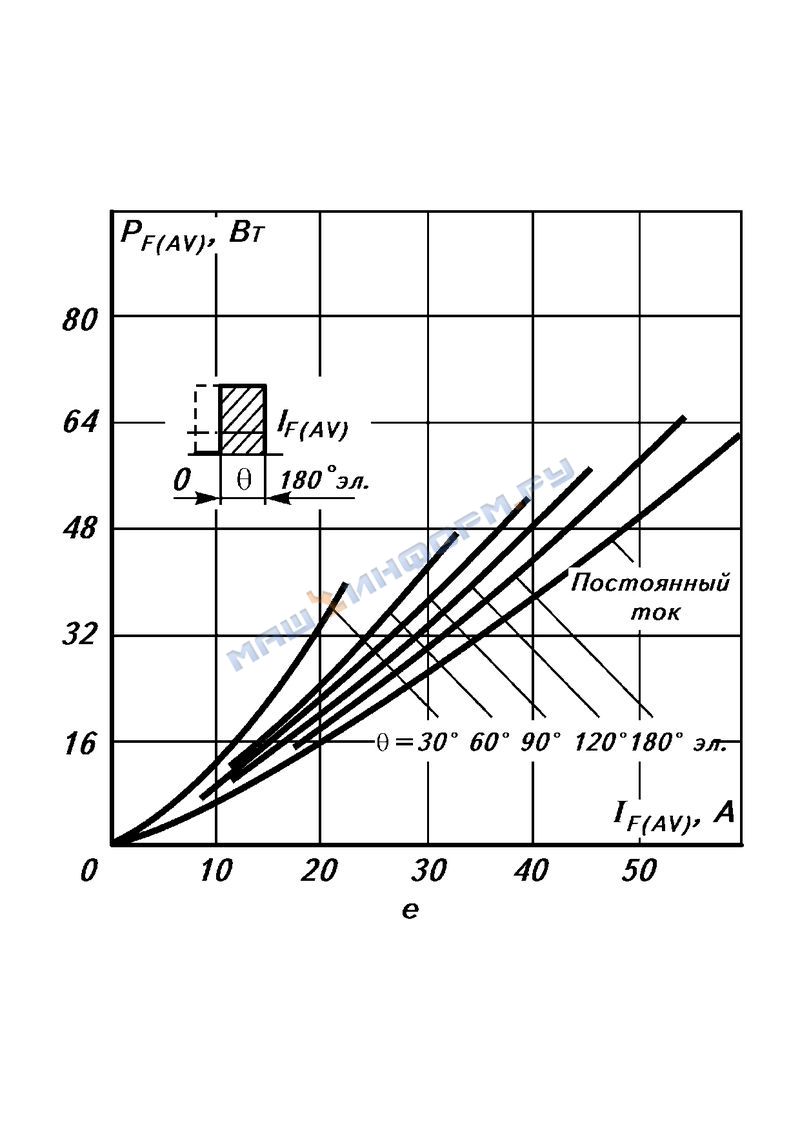

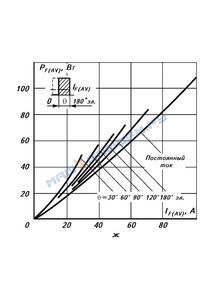

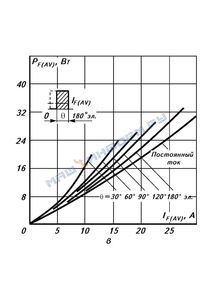

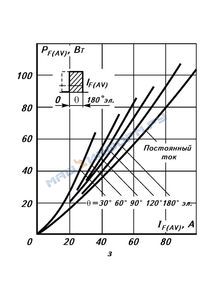

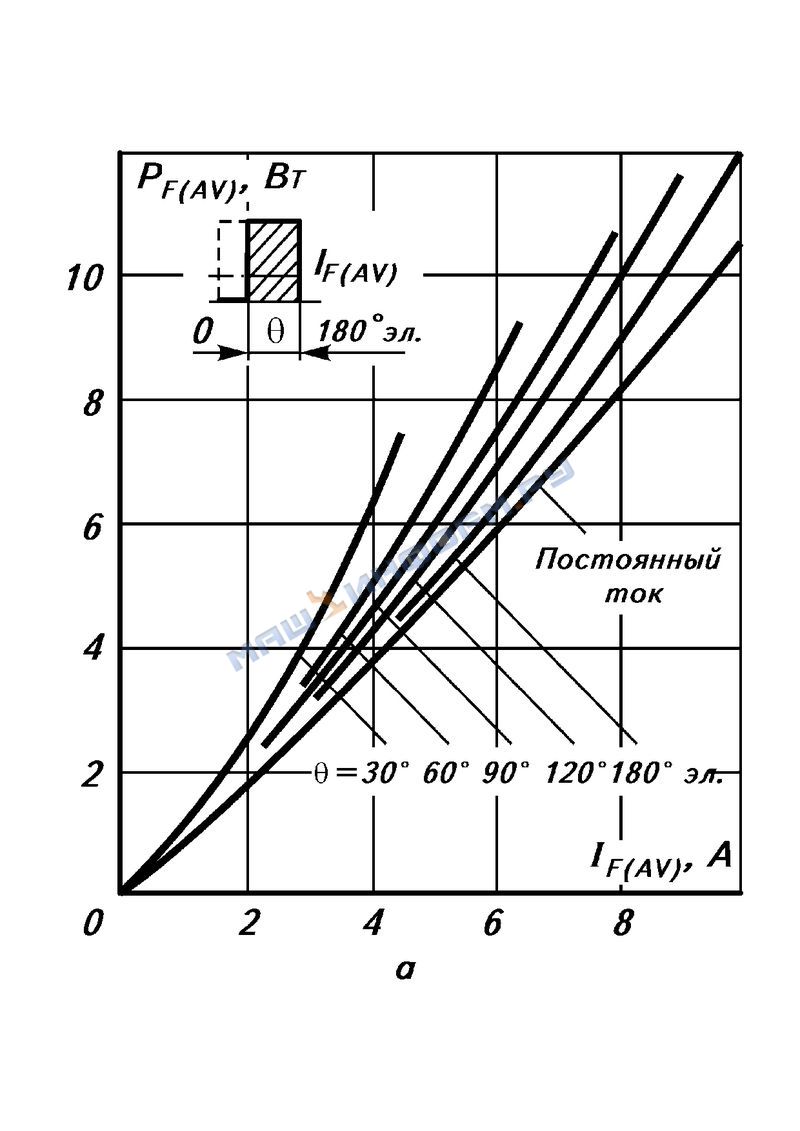

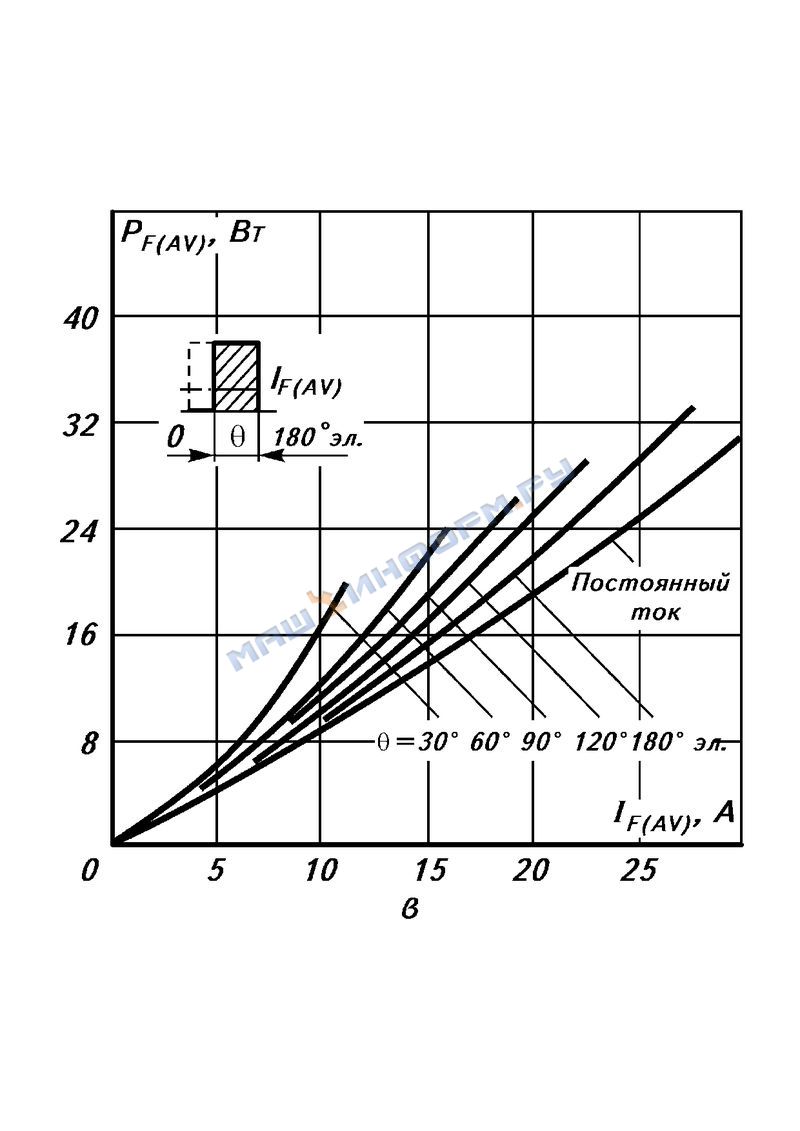

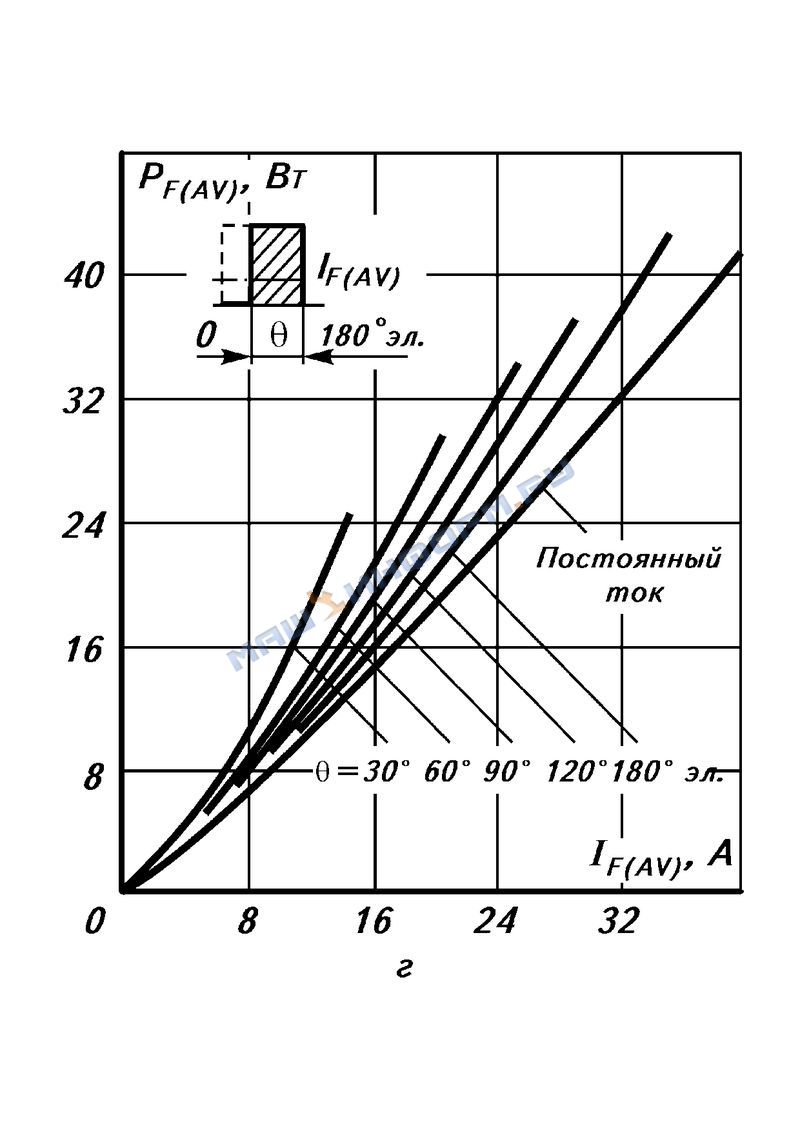

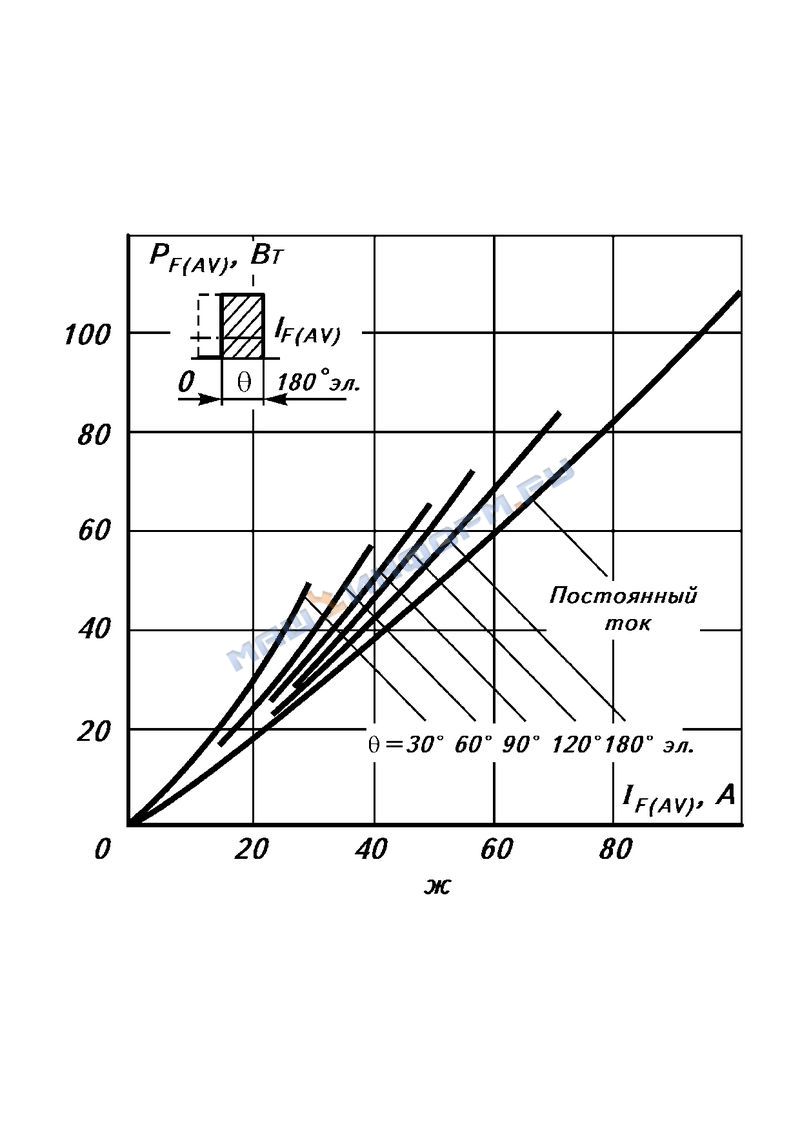

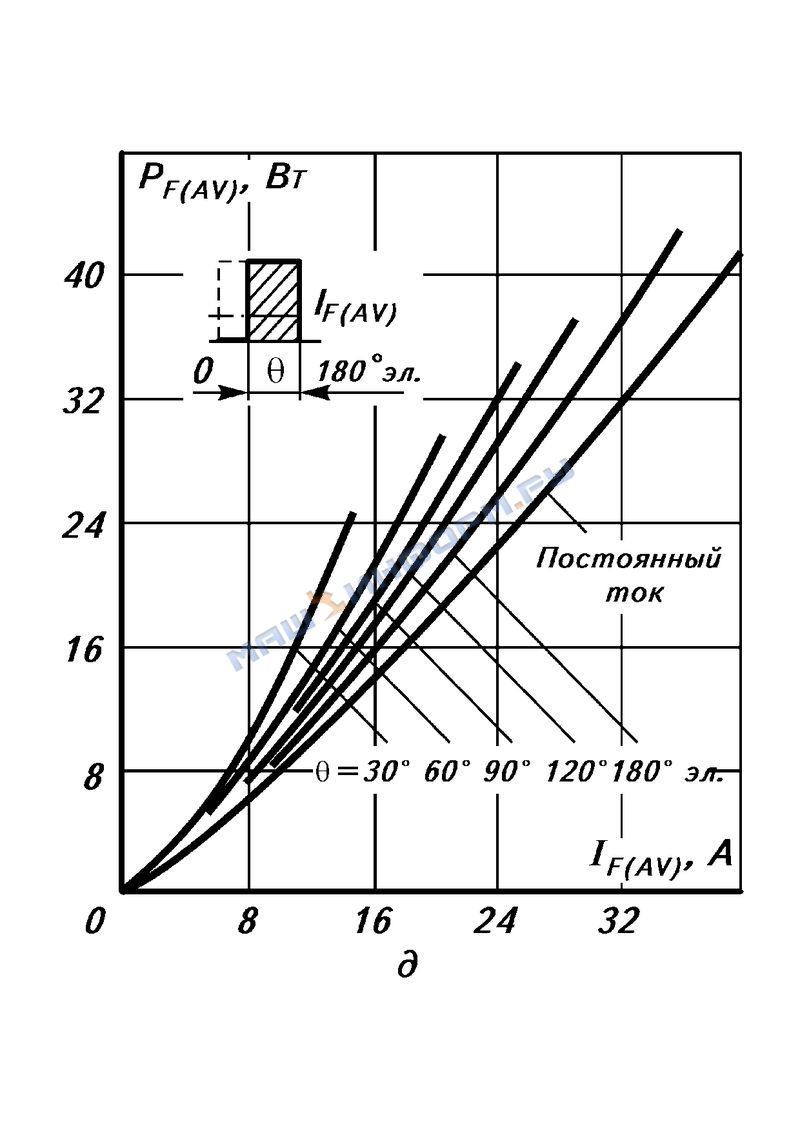

Зависимость средней прямой рассеиваемой мощности P_F₍₎от среднего прямого тока I_F₍₎ синусоидальной формы при различных углах проводимости q и частоте f=50 Гц: а - Д112-10, Д112-10Х, ДЛ112-10;
б - Д112-16, Д112-16Х, ДЛ112-16;
в - Д112-25, Д112-25Х, ДЛ112-25;
г - Д122-32, Д122-32Х, ДЛ122-32;
д - Д122-40, Д122-40Х, ДЛ122-40;
е - Д132-50, Д132-50Х, ДЛ132-50;
ж - Д132-63, Д132-63Х, ДЛ132-63;
з - Д132-80, Д132-80Х, ДЛ132-80;
и - Д142-100, Д142-100Х, ДЛ142-100

Зависимость средней прямой рассеиваемой мощности P_F₍₎ от среднего прямого тока I_F₍₎ прямоугольной формы при различных углах проводимости q и частоте f=50 Гц и постоянном токе: а - Д112-10, Д112-10Х, ДЛ112-10;
б - Д112-16, Д112-16Х, ДЛ112-16;
в - Д112-25, Д112-25Х, ДЛ112-25;
г - Д122-32, Д122-32Х, ДЛ122-32;
д - Д122-40, Д122-40Х, ДЛ122-40;
е - Д132-50, Д132-50Х, ДЛ132-50;
ж - Д132-63, Д132-63Х, ДЛ132-63;
з - Д132-80, Д132-80Х, ДЛ132-80;
и - Д142-100, Д142-100Х, ДЛ142-100

Зависимость ударной обратной рассеиваемой мощности P от продолжительности одиночного импульса обратного тока t прямоугольной формы в состоянии лавинного пробоя при температуре перехода T_j=T_j_m для диодов типов ДЛ112-10, ДЛ112-16, ДЛ112-25, ДЛ122-32, ДЛ122-40, ДЛ132-50, ДЛ132-63, ДЛ132-80, ДЛ142-100 Допустимые значения параметров диодов и лавинных диодов с рекомендуемыми охладителями приведены в табл. 13-15 и на рис. 8-11.

Таблица 13

Наименование параметра	Буквенное обозначение	Значение параметра для диодов типов			Условия установления норм на параметры
		ДЛ112-10; Д112-10; Д112-10Х	ДЛ112-16; Д112-16; Д112-16Х	ДЛ112-25; Д112-25; Д112-25Х
		Тип охладителя О111
Средний прямой ток, А	I_F(АV)	8	10	12	Естественное охлаждение T_cf = 40 ° С
Тепловое сопротивление переход–среда, ° С/Вт	R_thjа	8,6	7,9	7,2	Естественное охлаждение. Постоянный ток
Тепловое сопротивление корпус–контактная поверхность охладителя, ° С/Вт	R_thсh	0,3			–

Таблица 14

Наименование параметра	Буквенное обозначение	Значение параметра для диодов типов			Условия установления норм на параметры
		ДЛ122-32; Д122-32; Д122-32Х	ДЛ122-40; Д122-40; Д122-40Х	ДЛ132-50; Д132-50; Д132-50Х
		Тип охладителя
		О221		О231
Средний прямой ток, А	I_F(АV)	22	25	30	Естественное охлаждение T_cf = 40 ° С
		–		50	Скорость охлаждающего воздуха V = 6 м/с, T_cf = 40 ° С
Тепловое сопротивление переход–среда, ° С/Вт	R_thjа	4,1	3,3	3,1	Естественное охлаждение. Постоянный ток
		–		1,67	Скорость охлаждающего воздуха V = 6 м/с
Тепловое сопротивление корпус–контактная поверхность, ° С/Вт	R_thсh	0,3	0,3	0,4	–

Таблица 15

Наименование параметра	Буквенное обозначение	Значение параметра для диодов типов			Условия установления норм на параметры
		ДЛ132-63; Д132-63; Д132-63Х	ДЛ132-80; Д132-80; Д132-80Х	ДЛ142-100; Д142-100; Д142-100Х
		Тип охладителя
		О231		О241
Средний прямой ток, А	I_F(АV)	32	35	40	Естественное охлаждение T_cf = 40 ° С
		55	60	85	Скорость охлаждающего воздуха V = 6 м/с, T_cf = 40 ° С
Тепловое сопротивление переход–среда, ° С/Вт	R_thjа	3	2,9	2,5	Естественное охлаждение. Постоянный ток
		1,57	1,47	1,07	Скорость охлаждающего воздуха V = 6 м/с
Тепловое сопротивление корпус–контактная поверхность охладителя, ° С/Вт	R_thсh	0,4		0,1	–

Зависимость допустимого среднего прямого тока I_F₍₎ от температуры охлаждающей среды T_с с охладителем при естественном охлаждении и различных углах проводимости q для токов синусоидальной формы частотой f=50 Гц: а - Д112-10, Д112-10Х, ДЛ112-10 (О111);
б - Д112-16, Д112-16Х, ДЛ112-16 (О111);
в - Д112-25, Д112-25Х, ДЛ112-25 (О111);
г - Д122-32, Д122-32Х, ДЛ122-32 (О221);
д - Д122-40, Д122-40Х, ДЛ122-40 (О221);
е - Д132-50, Д132-50Х, ДЛ132-50 (О231);
ж - Д132-63, Д132-63Х, ДЛ132-63 (О231);
з - Д132-80, Д132-80Х, ДЛ132-80 (О231);
и - Д142-100, Д142-100Х, ДЛ142-100 (О241). Примечание. В скобках указан тип охладителя

Зависимость допустимого среднего прямого тока I_F₍₎ от температуры охлаждающей среды T_с с охладителем при естественном охлаждении и различных углах проводимости q для токов прямоугольной формы частотой f=50 Гц и постоянного тока: а - Д112-10, Д112-10Х, ДЛ112-10 (О111);
б - Д112-16, Д112-16Х, ДЛ112-16 (О111);
в - Д112-25, Д112-25Х, ДЛ112-25 (О111);
г - Д122-32, Д122-32Х, ДЛ122-32 (О221);
д - Д122-40, Д122-40Х, ДЛ122-40 (О221);
е - Д132-50, Д132-50Х, ДЛ132-50 (О231);
ж - Д132-63, Д132-63Х, ДЛ132-63 (О231);
з - Д132-80, Д132-80Х, ДЛ132-80 (О231);
и - Д142-100, Д142-100Х, ДЛ142-100 (О241). Примечание. В скобках указан тип охладителя

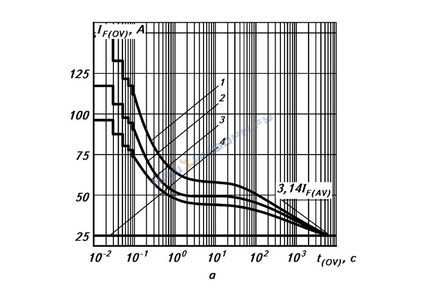

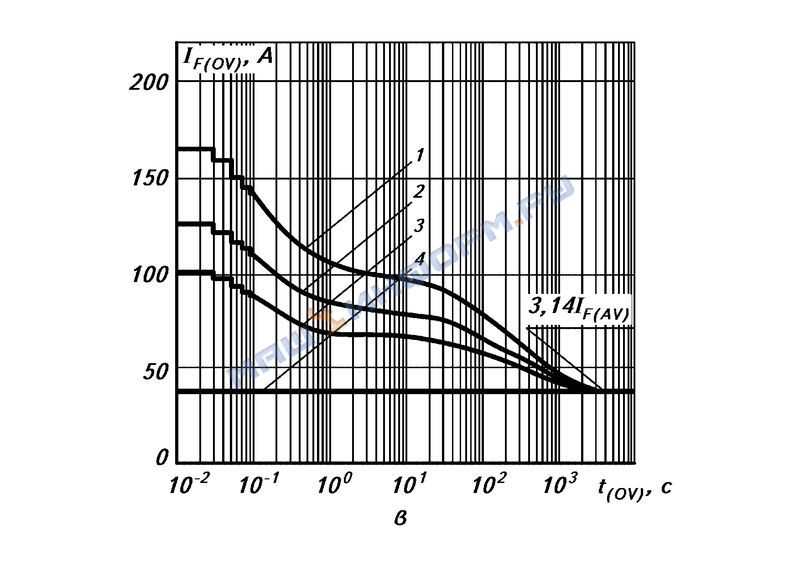

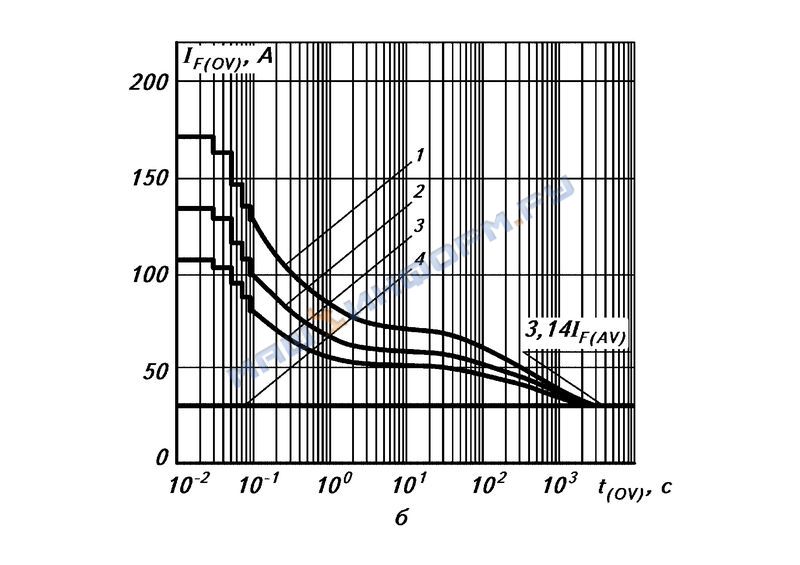

Зависимость допустимой амплитуды прямого тока перегрузки I_F₍₎ синусоидальной формы частотой f=50 Гц от длительности перегрузки t₍₎ при значении отношения среднего прямого предшествующего тока к максимально допустимому среднему прямому току: К=0 (1); 0,5 (2); 0,75 (3); 1,0 (4) и температуре окружающей среды T_с=40°C: а - Д112-10, Д112-10Х, ДЛ112-10 (О111);
б - Д112-16, Д112-16Х, ДЛ112-16 (О111);
в - Д112-25, Д112-25Х, ДЛ112-25 (О111);
г - Д122-32, Д122-32Х, ДЛ122-32 (О221);
д - Д122-40, Д122-40Х, ДЛ122-40 (О221);
е - Д132-50, Д132-50Х, ДЛ132-50 (О231);
ж - Д132-63, Д132-63Х, ДЛ132-63 (О231);
з - Д132-80, Д132-80Х, ДЛ132-80 (О231);
и - Д142-100, Д142-100Х, ДЛ142-100 (О241). Примечание. В скобках указан тип охладителя

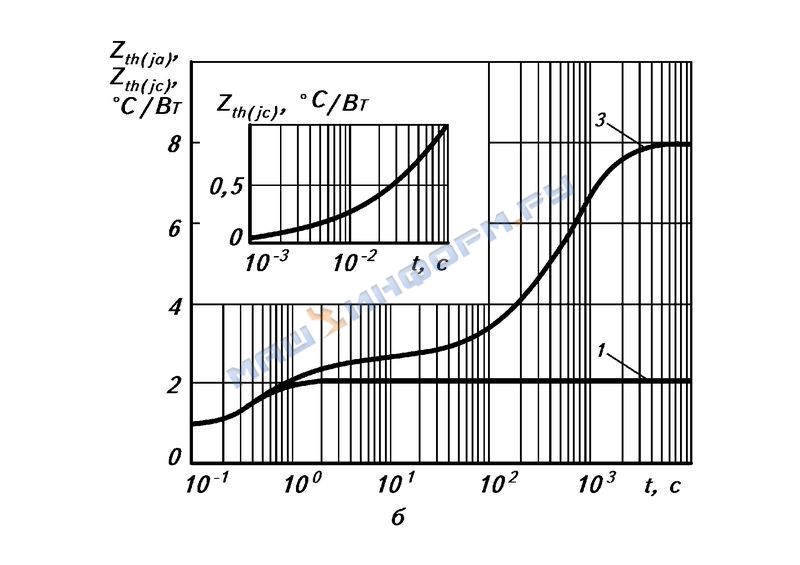

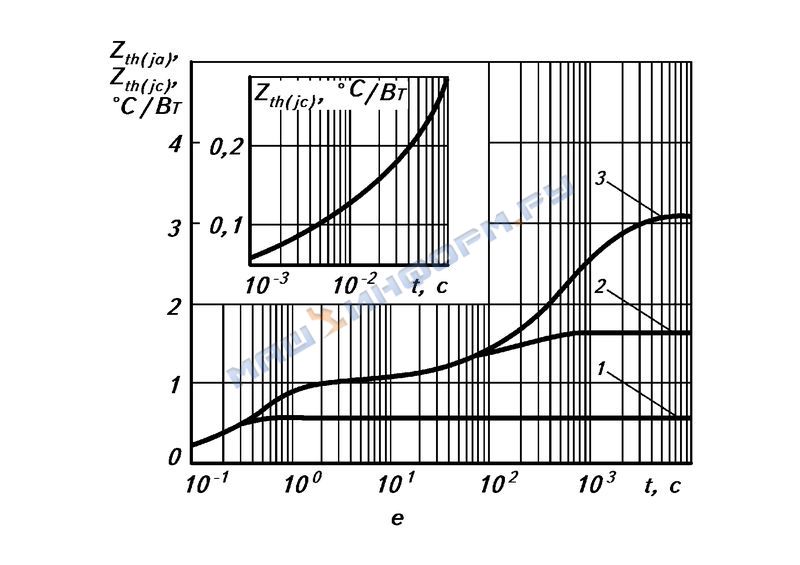

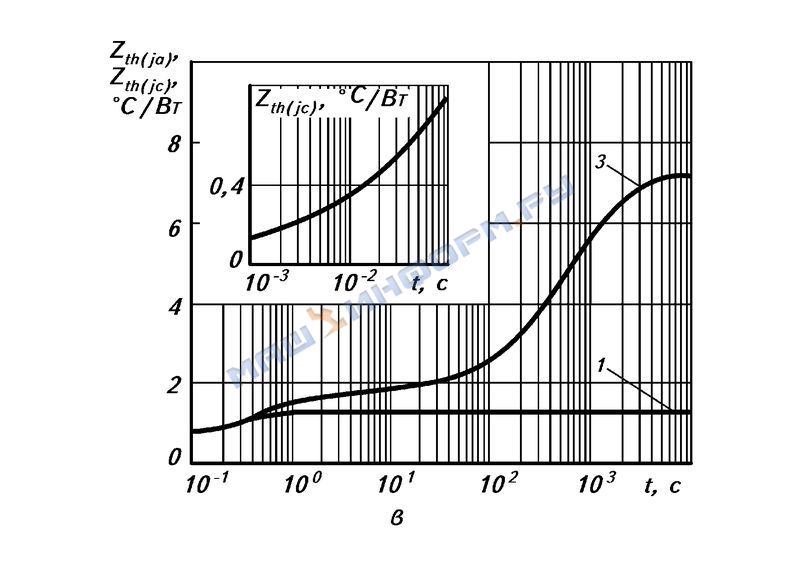

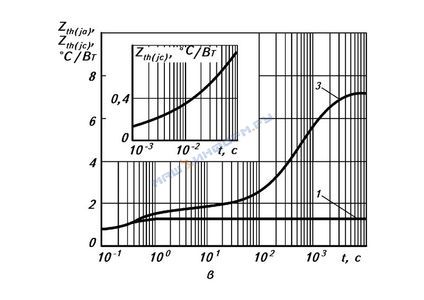

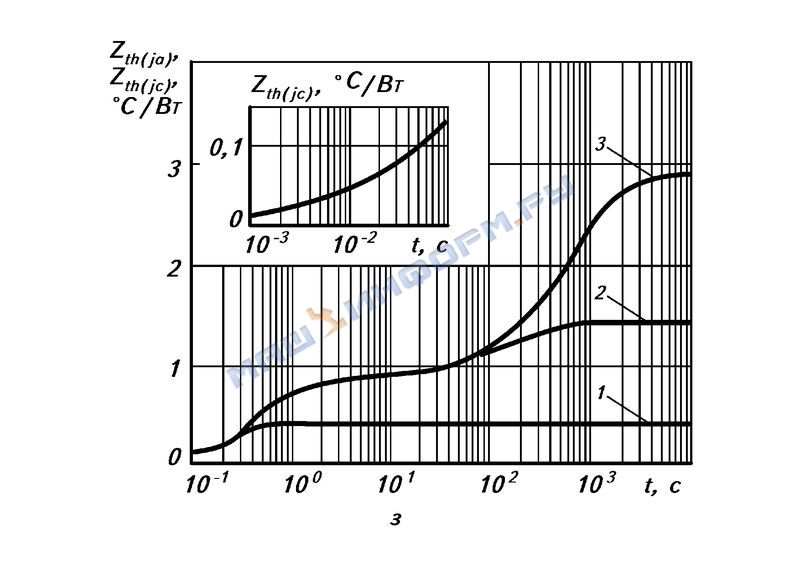

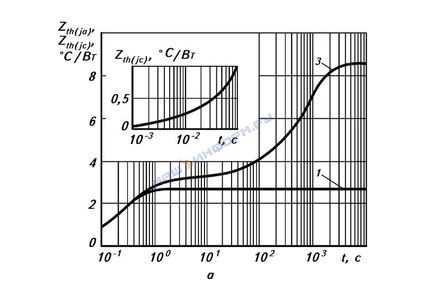

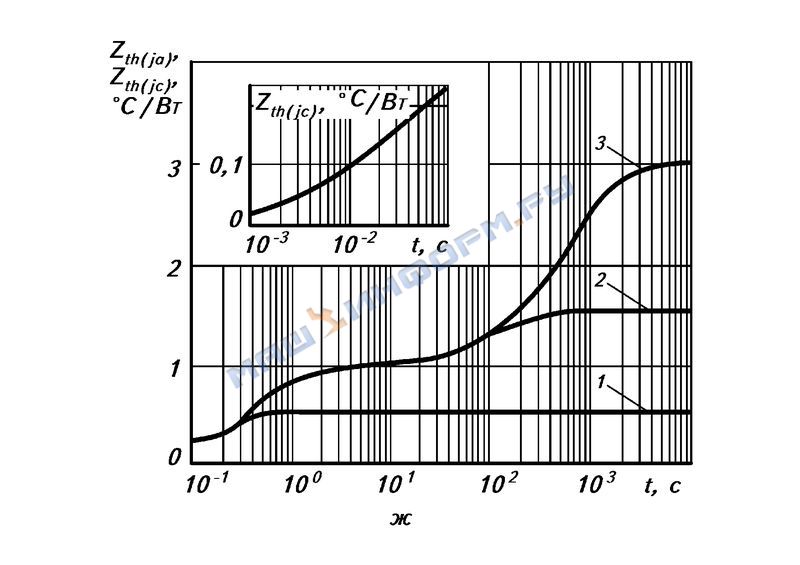

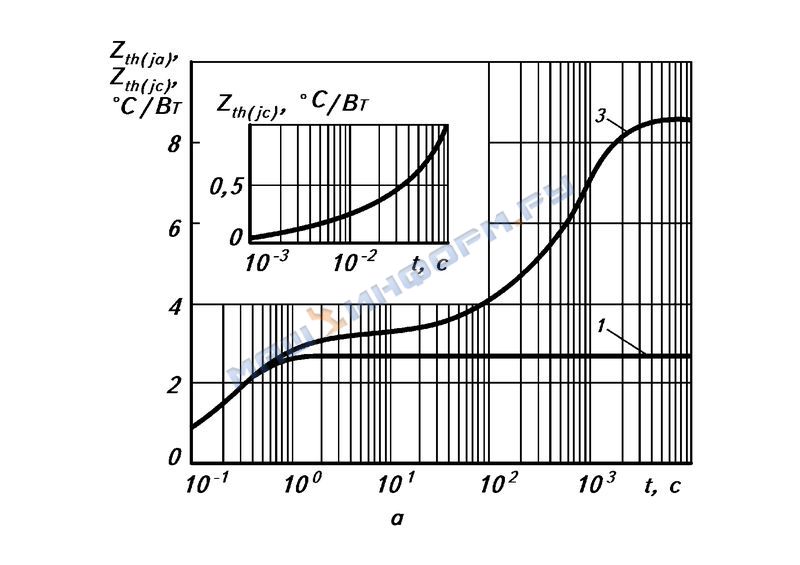

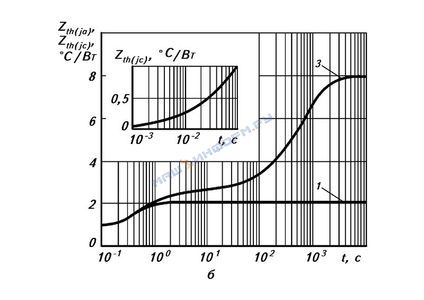

Переходное тепловое сопротивление переход-корпус Z₍_j_а₎ (1) и переходное тепловое сопротивление переход - среда Z₍_j_а₎ с охладителем при температуре охлаждающей среды 40°С и естественном охлаждении (3), скорости охлаждающего воздуха 6 м/с (2): а - Д112-10, Д112-10Х, ДЛ112-10 (О111);
б - Д112-16, Д112-16Х, ДЛ112-16 (О111);
в - Д112-25, Д112-25Х, ДЛ112-25 (О111);
г - Д122-32, Д122-32Х, ДЛ122-32 (О221);
д - Д122-40, Д122-40Х, ДЛ122-40 (О221);
е - Д132-50, Д132-50Х, ДЛ132-50 (О231);
ж - Д132-63, Д132-63Х, ДЛ132-63 (О231);
з - Д132-80, Д132-80Х, ДЛ132-80 (О231);
и - Д142-100, Д142-100Х, ДЛ142-100 (О241) Примечание. В скобках указан тип охладителя Общий вид, габаритные и присоединительные размеры диодов и лавинных диодов приведены на рис. 12, с рекомендуемыми охладителями - на рис. 13.

Таблица к рис. 12, а

Тип диода	Размеры, мм								Масса, кг, не более
Тип диода	D_mах	Е	W	I_mах	N	Т	Z	М	Масса, кг, не более
Д112-10; Д112-10Х; ДЛ112-10; Д112-16; Д112-16Х; ДЛ112-16; Д112-25; Д112-25Х; ДЛ112-25	12	11	М5	18	11	2,2	2,2	4	0,006
Д122-32; Д122-32Х; ДЛ122-32; Д122-40; Д122-40Х; ДЛ122-40	15,4	14	М6	26	12	4,3	4	7,2	0,012
Д132-50; Д132-50Х; ДЛ132-50; Д132-63; Д132-63Х; ДЛ132-63; Д132-80; Д132-80Х; ДЛ132-80	19	17	М8	35	14	5,3	5	10	0,027

Таблица к рис. 12, б

Тип диода	Размеры, мм								Масса, кг, не более
Тип диода	D_mах	Е	W	I_mах	N	Т	Z	М	Масса, кг, не более
Д132-50; Д132-50Х; ДЛ132-50; Д132-63; Д132-63Х; ДЛ132-63; Д132-80; Д132-80Х; ДЛ132-80	19	17	М8	35	14	5,3	6	7	0,027
Д142-100; Д142-100Х; ДЛ142-100	23,8	22	М10	45	16	8,4	12	15,5	0,048

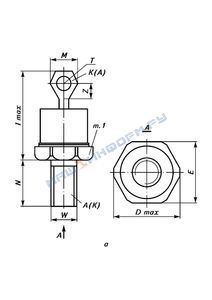

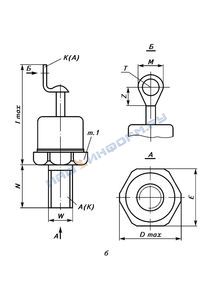

Общий вид, габаритные и присоединительные размеры диодов и лавинных диодов: а - 1-й вариант конструктивного исполнения вывода;
А (К) - вывод анода (катода);
К (А) - вывод катода (анода);
m.1 - контрольная точка измерения температуры корпуса б - 2-й вариант конструктивного исполнения вывода

Таблица к рис. 13

Наименование параметра	Значение параметра для диодов и лавинных диодов типов
Наименование параметра	Д112-10; Д112-10Х; ДЛ112-10; Д112-16; Д112-16Х; ДЛ112-16; Д112-25; Д112-25Х; ДЛ112-25 (рис. 13, а)	Д122-32; Д122-32Х; ДЛ122-32; Д122-40; Д122-40Х; ДЛ122-40 (рис. 13, б)	Д132-50; Д132-50Х; ДЛ132-50; Д132-63; Д132-63Х; ДЛ132-63; Д132-80; Д132-80Х; ДЛ132-80 (рис. 13 в, г)	Д142-100; Д142-100Х; ДЛ142-100 (рис. 13, д)
Тип охладителя	О111	О221	О231	О241
Размеры охладителя: В F L W d Н₁	35 40 60 М5 12 60,8	45 60 60 М6 12 88	45 80 80 М8 14 118	45 80 80 М10 18 130
Крутящий момент, Н·м	1±0,1	1,6±0,2	5,6±0,6	10±1
Масса, кг	0,116	0,192	0,437	0,458

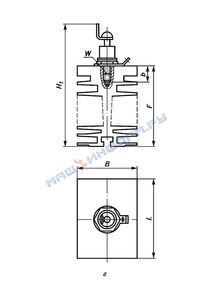

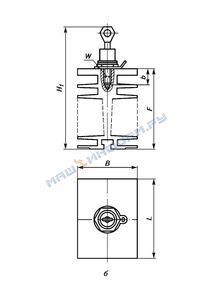

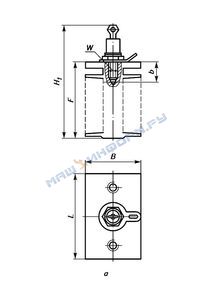

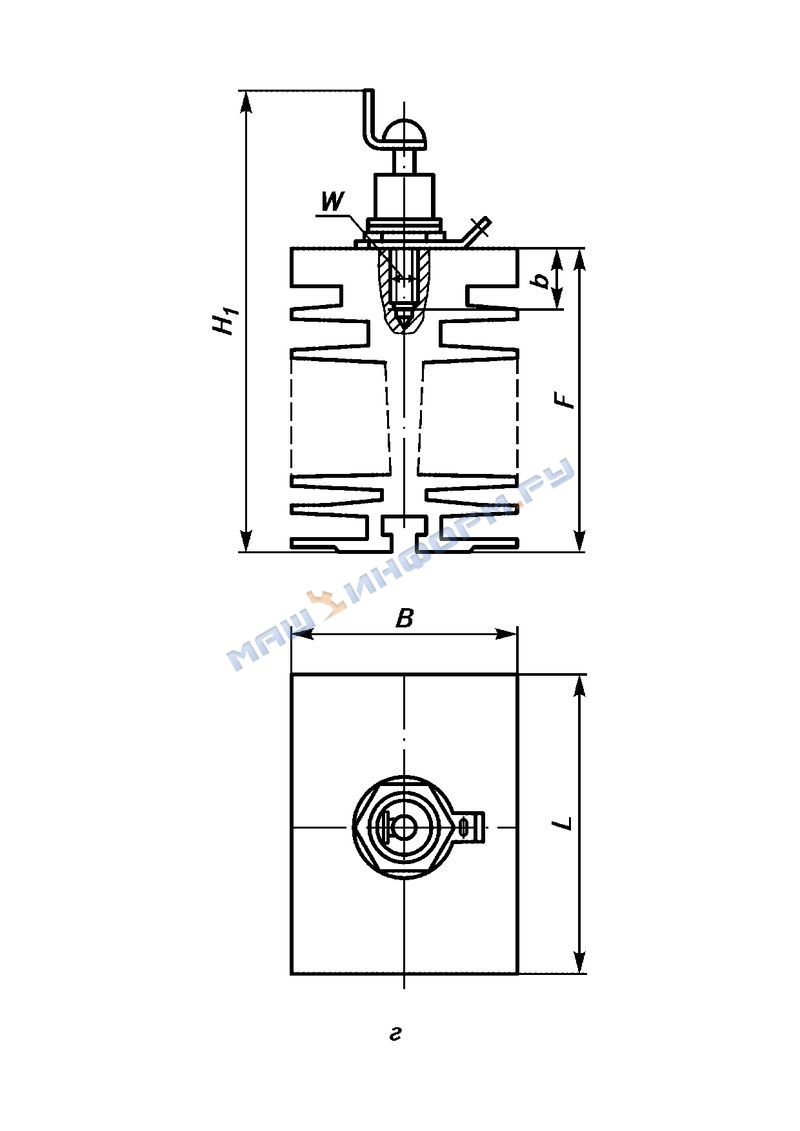

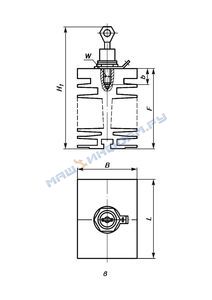

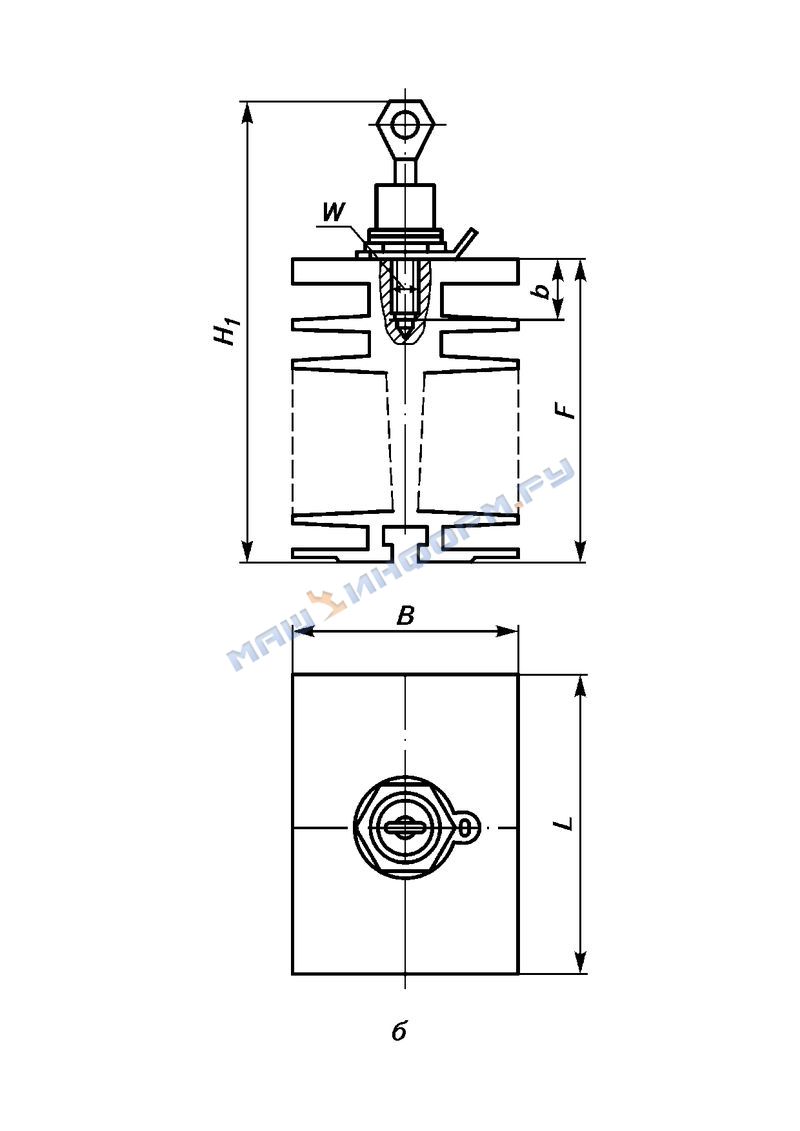

Общий вид, габаритные и присоединительные размеры диодов и лавинных диодов с рекомендуемыми охладителями - Диоды и лавинные диоды поставляются без охладителей. По согласованию с предприятием-изготовителем могут поставляться с комплектом крепежных деталей и охладителями.

Диоды силовые и диоды лавинные силовые на токи до 100 А

Общие сведения

Структура условного обозначения

Условия эксплуатации

Технические характеристики

Характеристики Электротехнического оборудования

Характеристики станков

Характеристики КПО

Характеристики импортного оборудования

Характеристики насосного оборудования

Марки стали и сплавов

Прочее оборудование

Новости

Делитесь информацией

Наша кнопка
