Диоды Д606-2, ДЧ606-2, Д607-2, ДЧ607-2
Общие сведения
Диоды Д606-2, ДЧ606-2, Д607-2, ДЧ607-2 предназначены для использования в приемной, усилительной и другой радиоэлектронной аппаратуре.
Структура условного обозначения
Д(Ч)60Х-2-Х:
Д - диод;
Ч - частотный (только для частотных);
6 - порядковый номер модификации;
0 - обозначение модификации диаметра корпуса по ГОСТ
20859.1-89;
Х - обозначение конструктивного исполнения корпуса по ГОСТ
20859.1-89;
2 - максимально допустимый средний прямой ток, А;
Х - класс.
Условия эксплуатации
Климатическое исполнение и категория размещения УХЛ3.1 по ГОСТ 15150-69. Температура окружающей среды от минус 60 до 85°С. Многократная смена температуры окружающей среды от минус 45 до 85°С. В процессе эксплуатации диоды не выделяют химических веществ, опасных и вредных для здоровья человека и окружающей среды. Диоды соответствуют требованиям ТУ РБ 05798043.001-94.
Технические характеристики
Предельно допустимые значения параметров приведены в таблице и на рис. 1-7.
Таблица
| Наименование параметра | Буквенное обозначение | Значение параметра для диодов типов | Условия установления норм на параметры | |
| Д606-2; Д607-2 | ДЧ606-2; ДЧ607-2 | |||
| Повторяющееся импульсное обратное напряжение, В, для классов: | URRМ | 100* 200* 400 600 800 1000 | Та = –60...+85 ° С | |
| Средний прямой ток, А | IF(АV) | 2 0,75 | Ta=25 ° С Та =85 ° С | |
| Ударный прямой ток, А | IFSМ | 50 | Та =85 ° С | |
| Постоянное прямое напряжение, В | UF | 1,3 | Ta =25 ° С IF =6 А (Д606-2, Д607-2); IF =1,5 А (ДЧ606-2, ДЧ607-2) | |
| Постоянный обратный ток, мкА | IR | 10 | Ta =25 ° С UR =100–1000 В | |
| Время обратного восстановления, мкс | trr | – | 0,3 | Та =25 ° С |
| Частота питающего напряжения, кГц | F | 2 | 50 | – |
| * Могут применяться в выпрямительных схемах автотракторных генераторов. | ||||

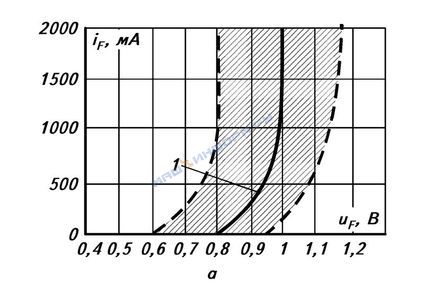

Область разброса прямой вольт-амперной характеристики диодов Д606-2 и Д607-2 (для 95% диодов) при температуре окружающей среды Tа: а - (25+10)°С;
б - (85+5)°С;
в - (-45+5)°С 1 - типовая зависимость

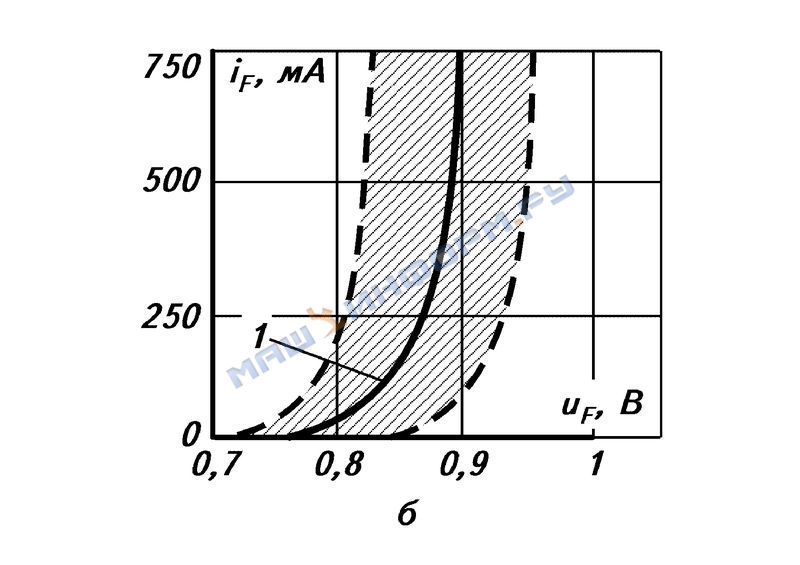

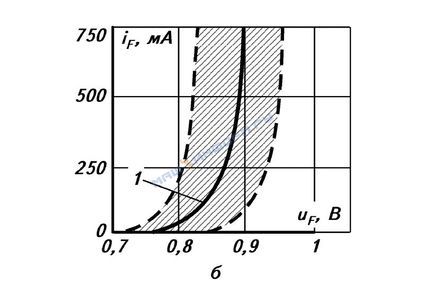

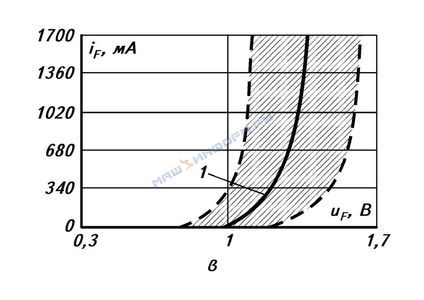

Область разброса прямой вольт-амперной характеристики диодов ДЧ606-2 и ДЧ607-2 (для 95% диодов) при температуре окружающей среды Tа: а - (25+10)°С;
б - (85+5)°С;
в - (-45+5)°С 1 - по рис. 1

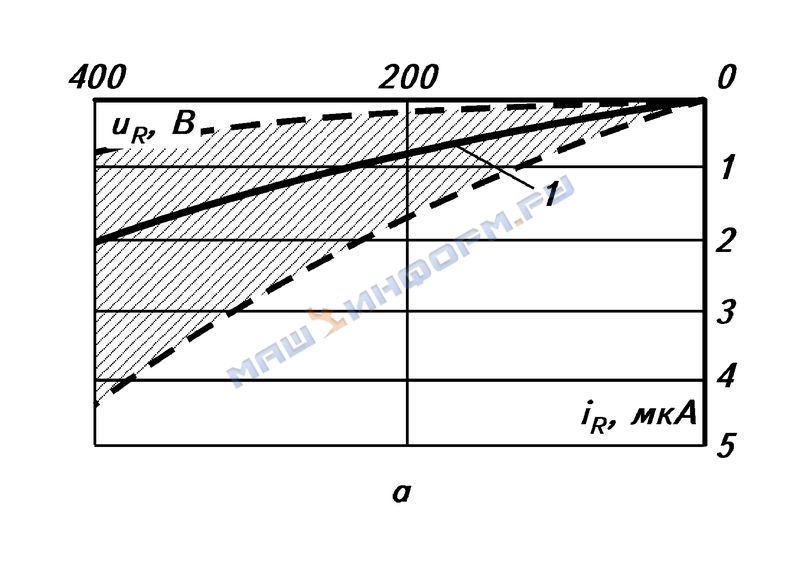

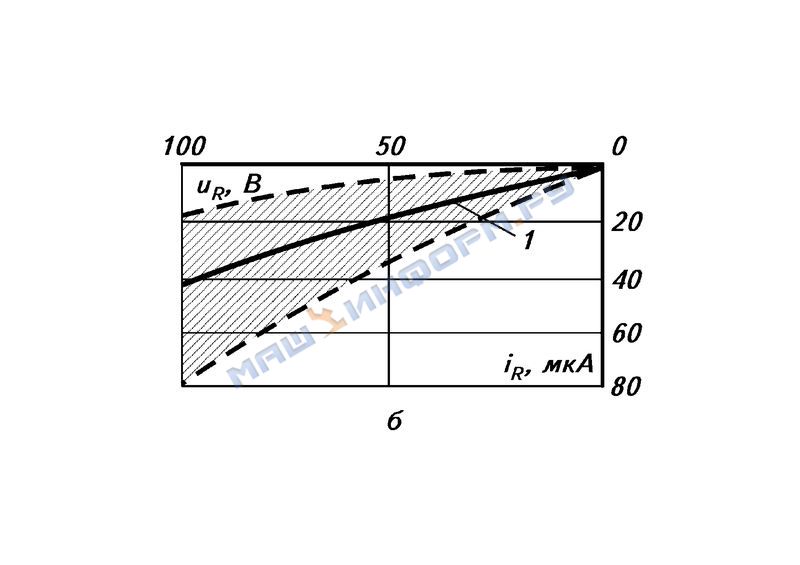

Область разброса обратной вольт-амперной характеристики диодов Д606-2-1, Д607-2-1, ДЧ606-2-1 и ДЧ607-2-1 (для 95% диодов) при температуре окружающей среды Tа: а - (25+10)°С;
б - (85+5)°С;
в - (-45+5)°С 1 - по рис. 1

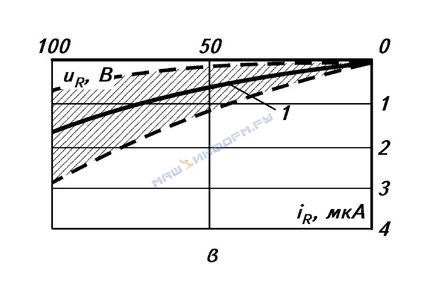

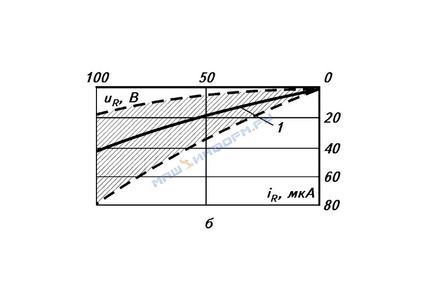

Область разброса обратной вольт-амперной характеристики диодов Д606-2-2, Д607-2-2; ДЧ606-2-2 и ДЧ607-2-2 (для 95% диодов) при температуре окружающей среды Tа: а - (25+10)°С;
б - (85+5)°С;
в - (-45+5)°С 1 - по рис. 1

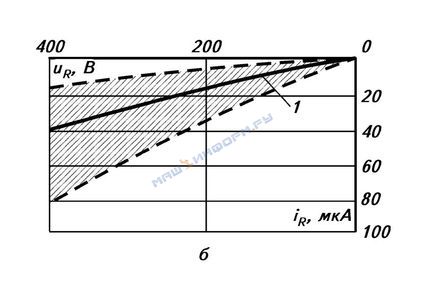

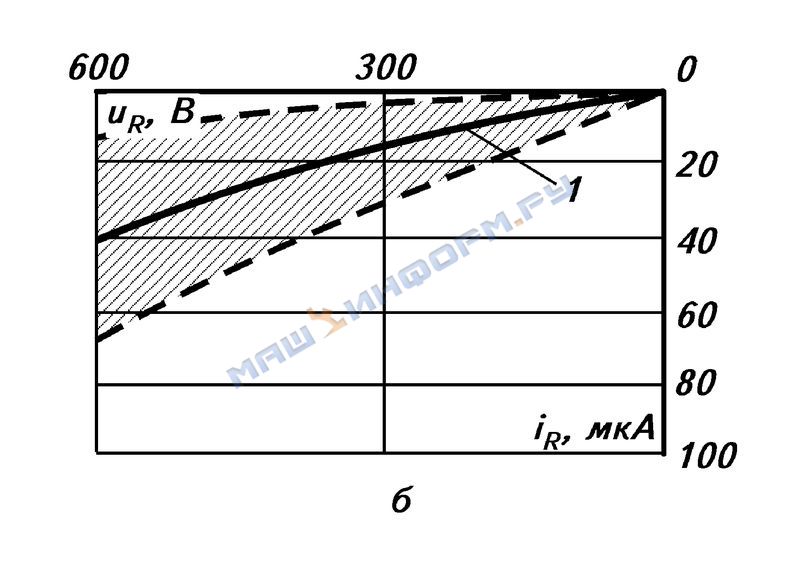

Область разброса обратной вольт-амперной характеристики диодов Д606-2-4, Д607-2-4, ДЧ606-2-4 и ДЧ607-2-4 (для 95% диодов) при температуре окружающей среды Tа: а - (55+10)°С;
б - (85+5)°С;
в - (-45+5)°С 1 - по рис. 1

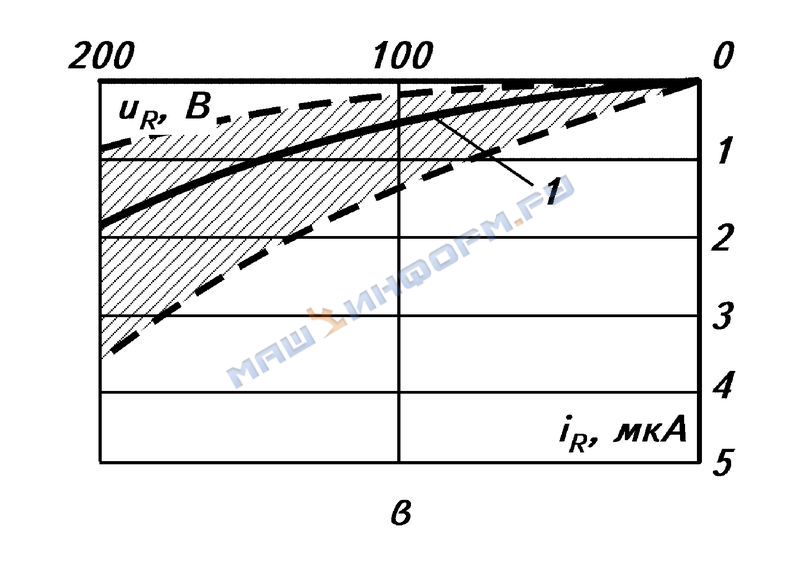

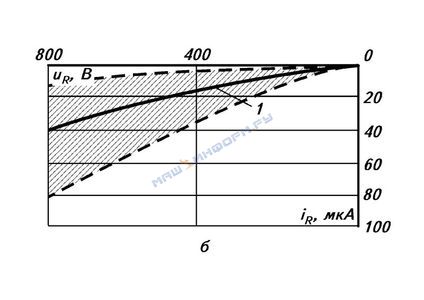

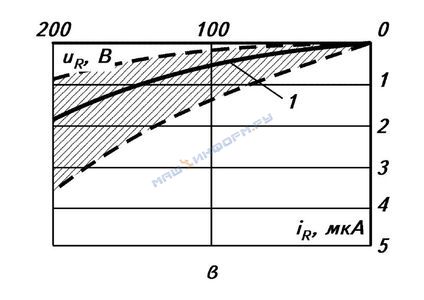

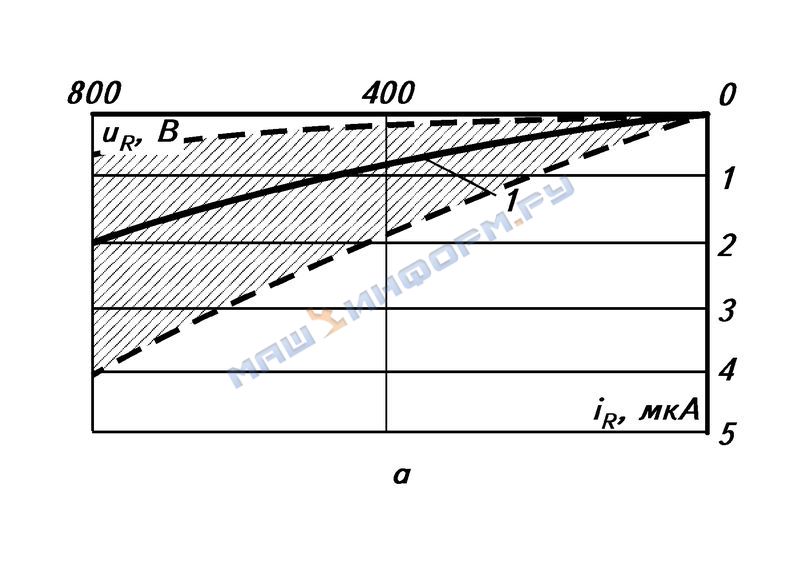

Область разброса обратной вольт-амперной характеристики диодов Д606-2-8, Д607-2-8, ДЧ606-2-8 и ДЧ607-2-8 (для 95% диодов) при температуре окружающей среды Tа: а - (25+10)°С;
б - (85+5)°С;
в - (-45+5)°С 1 - по рис. 1

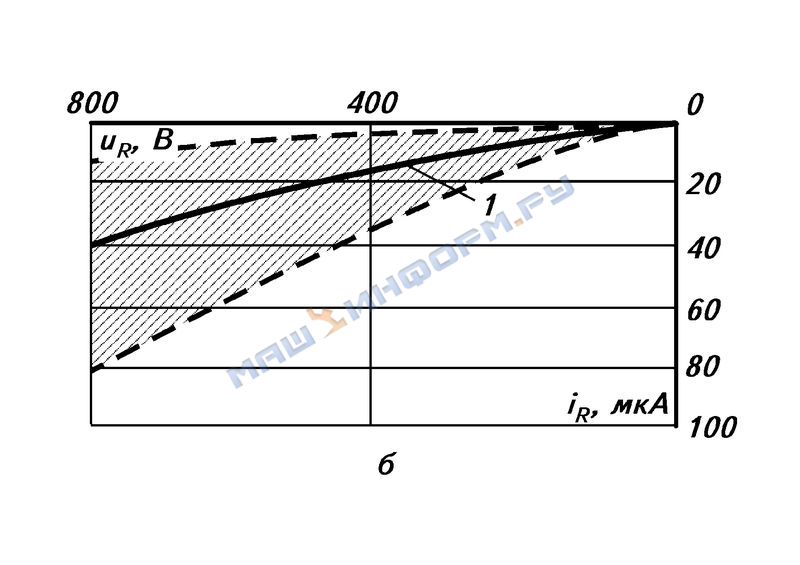

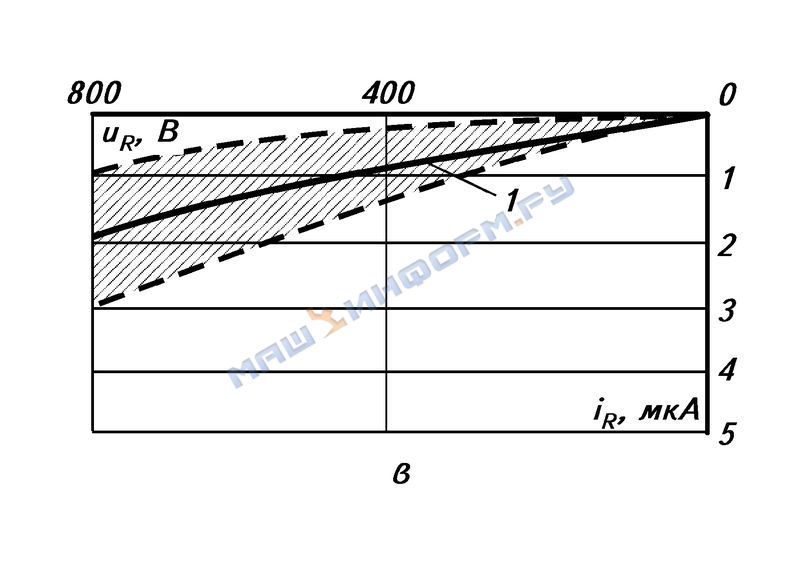

Область разброса обратной вольт-амперной характеристики диодов Д606-2-6, Д607-2-6, ДЧ606-2-6 и ДЧ607-2-6 (для 95% диодов) при температуре окружающей среды Tа: а - (25+10)°С;
б - (85+5)°С;

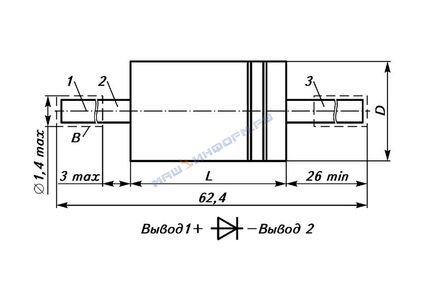

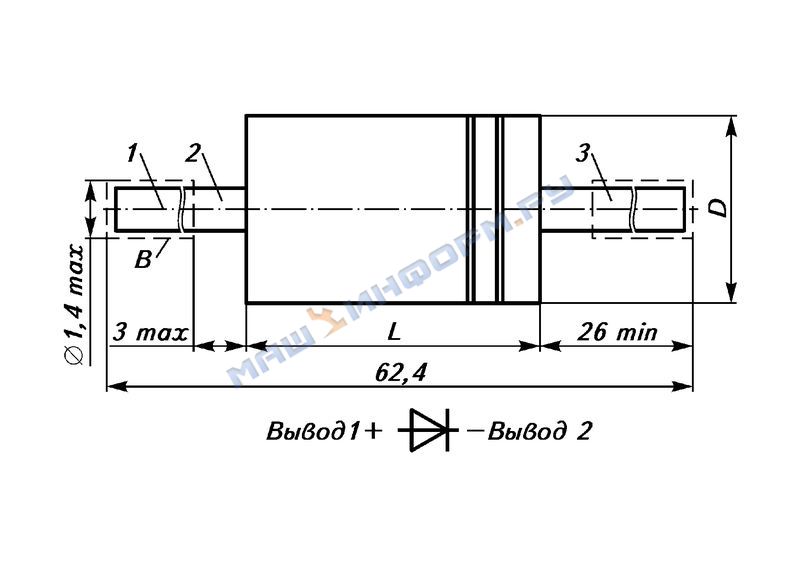

в - (-45+5)°С 1 - по рис. 1 Общий вид, габаритные и установочные размеры диодов представлены на рис. 8.
Таблица к рис. 8
| Тип диода | Размеры, мм | |
| L | D | |
| Д606-2; ДЧ606-2 | 9,4 | 6,2 |
| Д607-2; ДЧ607-2 | 7,5 | 4,5 |
2 - вывод 1;
3 - вывод 2;
В - покрытие Гор ПОС-61 Масса диодов не более 0,0013 кг. Гарантийная наработка - 1500 ч в течение срока хранения.
Для монтажа диодов в аппаратуре можно применять паяльник либо групповой метод пайки и лужение выводов без применения теплоотвода. Температура пайки должна быть не более (260+10)°С, продолжительность пайки не более 3 с. Минимальное допустимое расстояние от корпуса до места пайки вывода 5 мм. Для пайки применять бескислотные флюсы. При любых условиях эксплуатации температура, измеренная на выводах диодов на расстоянии 2 мм от корпуса, не должна превышать 135°С. При эксплуатации для повышения надежности диодов рекомендуется устанавливать обратное напряжение меньше максимально допустимого значения на 20%, нагрузку - по среднему прямому току с коэффициентом 0,8 максимально допустимого значения. Допускается: последовательное соединение диодов одного типа при условии, что обратное напряжение на каждом диоде не превышает максимально допустимого значения;
применение любого шунта, при котором напряжение на любом последовательно соединенном диоде не превышает максимально допустимого значения во всем частотном и температурном интервалах работы диода;
последовательное соединение двух диодов без применения выравнивающих шунтов, при этом суммарное обратное напряжение не должно превышать 2Uор макс;
параллельное соединение диодов одного типа, при условии обеспечения отсутствия перегрузок любого параллельно подключенного диода по прямому току (Iпред макс). При эксплуатации диодов в условиях механических воздействий с ускорением более 20g необходимо жестко крепить диоды за корпус. Допускается применение диодов в аппаратуре, предназначенной для эксплуатации во всех климатических условиях, при покрытии диодов непосредственно в аппаратуре лаками (в три слоя) типа ЭП-Т30 (ГОСТ 20824-81), УР-231 (ТУ 6-21-14-90). Для диодов Д606-2, Д607-2 в составе блоков питания телевизионных приемников допускается средний прямой ток до 1,3 А при температуре корпуса диода не более 125°С. Конструкция диодов гарантирует устойчивость диодов к воздействию статического электричества и отсутствие фотоэффекта.
В комплект поставки входят: диод и паспорт.
В заказе необходимо указать: наименование и типоисполнение диода, климатическое исполнение и категорию размещения, обозначение технических условий, количество диодов. Пример: "Диод Д606-2-1, УХЛ3.1, ТУ РБ 05798043.001-94, 100 шт.".
