Диоды Д404
Общие сведения
Диоды Д404 выпускаются на токи от 20 до 32 А и напряжения от 100 до 400 В в металлопластмассовом корпусе двух вариантов конструктивного исполнения вывода. Диоды предназначены для преобразования переменного тока частотой от 50 до 1000 Гц в постоянный в генераторах грузовых и легковых автомобилей, мотоциклов, тракторов, а также других электрических устройствах. Изготовляются для внутригосударственных поставок и на экспорт.
Структура условного обозначения
Д404-ОХ-О:
Д - диод;
4 - порядковый номер модификации конструкции;
0 - обозначение размера корпуса по ГОСТ 20859.1-89;
4 - обозначение конструктивного исполнения корпуса по ГОСТ
20859.1-89 (под запрессовку);
О - максимально допустимый средний прямой ток, А;
Х - знак обратной полярности (только для диодов обратной
полярности);
О - класс.
Условия эксплуатации
Атмосферное давление от 86 до 106 кПа (от 650 до 800 мм рт. ст.). Климатическое исполнение и категория размещения У2 по ГОСТ 15150-69. Температура окружающей среды от минус 40 до 175°С с соответствующим снижением тока нагрузки. Относительная влажность воздуха 100% при температуре 25°С. Окружающая среда взрывоопасная, химически неактивная, не содержащая токопроводящей пыли и исключающая воздействие различных излучений (нейтронного, электронного, g-излучений и т. д.). Вибрационные нагрузки частотой 50+2 Гц с ускорением 40g в течение 16 ч и многократные удары длительностью 3+1 мс с ускорением 150g (общее количество ударов до 4000). Диоды соответствуют требованиям ТУ У 3.69-05755571-027-98. ТУ У 3.69-05755571-027-98
Технические характеристики
Предельно допустимые значения параметров диодов приведены в табл. 1, характеристики - в табл. 2.
Таблица 1
| Наименование параметра | Буквенное обозначение | Значение параметра для диодов типов | Условия установления норм на параметры | ||
| Д404-20; Д404-20Х | Д404-25; Д404-25Х | Д404-32; Д404-32Х | |||
| Повторяющееся импульсное обратное напряжение, В, для классов: | URRМ | 100 200 400 | Tj min ? Tj ? Tjm | ||
| Неповторяющееся импульсное обратное напряжение, В | URSМ | 1,12URRМ | Tj min ? Tj ? Tjm | ||
| Рабочее импульсное обратное напряжение, В | URWМ | 0,8URRМ | Tj min ? Tj ? Tjm | ||
| Постоянное обратное напряжение, В: | UR | 0,6URRМ | – | ||
| при температуре корпуса, ° С | Тс | 145 | 140 | ||
| Средний прямой ток, А: | IF(АV) | 20 | 25 | 32 | Форма импульса напряжения – однополупериодная синусоидальная |
| при температуре корпуса, ° С | Тс | 145 | 140 | ||
| Ударный прямой ток, А | IFSМ | 330 | 350 | 440 | Tj = 25 ° С |
| 300 | 320 | 400 | Tj = Tjm | ||
| Температура перехода, ° С: | Tjm Tj min | 175 –50 | – | ||
| Температура хранения, ° С: | Tstgm Tstg min | 40 –50 | |||
Таблица 2
| Наименование параметра | Буквенное обозначение | Значение параметра для диодов типов | Условия установления норм на параметры | ||
| Д404-20; Д404-20Х | Д404-25; Д404-25Х | Д404-32; Д404-32Х | |||
| Импульсное прямое напряжение, В, не более | UFМ | 1,35 | 1,3 | 1,25 | Tj= 25 ° С |
| Пороговое напряжение, В | U(ТО) | 0,9 | Tj = Тjm | ||
| Динамическое сопротивление, мОм | g Т | 7 | 5 | 3,5 | |
| Повторяющийся импульсный обратный ток, мА, не более | IRRМ | 2 | Tj= Tjm | ||
| Тепловое сопротивление переход–корпус, ° С/Вт | Rthjс | 1,2 | 1 | 0,9 | Постоянный ток |

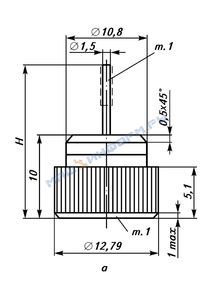

Таблица к рисунку
| Тип диода | Вариант конструктивного исполнения вывода | H, мм | Масса, г |
| Д404-20(25; 32); Д404-20Х(25Х; 32Х) | 1 | 23 | 6 |
| 17,5 | |||
| Д404-20(25; 32); Д404-20Х(25Х; 32Х) | 2 | 16 | 7,5 |
б - 2-й вариант конструктивного исполнения вывода: m.1 - контрольные точки измерения импульсного прямого напряжения
В комплект поставки входят: диод и этикетка на партию диодов, транспортируемых в один адрес.
