Диоды быстровосстанавливающиеся типов ДЧ251-160, ДЧ251-160Х, ДЧ251-200, ДЧ251-200Х

Общие сведения

Диоды быстровосстанавливающиеся применяются в статических преобразователях электроэнергии, а также в других цепях постоянного и переменного тока различных силовых установок, в которых требуются в первую очередь малые времена обратного восстановления и малые заряды обратного восстановления.

Структура условного обозначения

ДЧ251-ОХ-О-О-О О:
ДЧ - диод быстровосстанавливающийся;
2 - порядковый номер модификации;
5 - обозначение размера шестигранника "под ключ";
1 - обозначение конструктивного исполнения корпуса диода;
О - максимально допустимый средний прямой ток, А;
Х - обозначение обратной полярности диода;
О - класс;
О - группа по времени обратного восстановления;
О - импульсное прямое напряжение (при необходимости);
О - климатическое исполнение (У, УХЛ, Т) и категория
размещения (2) по ГОСТ 15150-69.

Условия эксплуатации

Диоды допускают эксплуатацию при температуре окружающей среды от минус 60, минус 50 и минус 10°С соответственно климатическому исполнению УХЛ, У и Т до 45°С, атмосферном давлении 86-106 кПа, относительной влажности 98% при температуре 35°С. Допускается применять диоды при повышенных температурах среды с уменьшенными прямыми токами согласно рис. 4, 5.

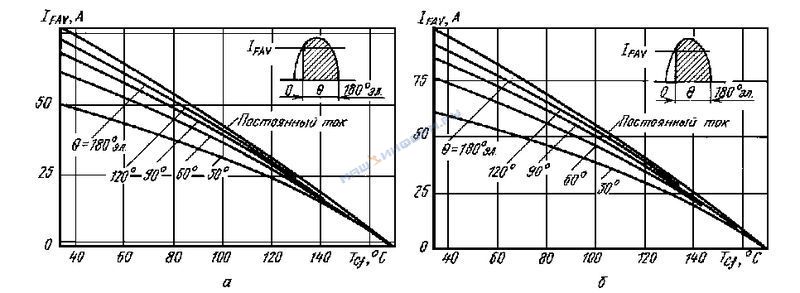

Зависимость допустимого среднего прямого тока IF от температуры охлаждающей среды Tс при скорости охлаждающего воздуха 6 м/с, при различных углах проводимости для токов синусоидальной формы (f = 50 Гц) и охладителе О151-80 а - ДЧ251-160, ДЧ251-160Х; б - ДЧ251-200, ДЧ251-200Х

Зависимость допустимого среднего прямого тока IF от температуры охлаждающей среды Tс при скорости охлаждающего воздуха 6 м/с, при различных углах проводимости для токов прямоугольной формы (f = 50 Гц) и постоянного тока, при охладителе О151-80 а - ДЧ251-160, ДЧ251-160Х; б - ДЧ251-200, ДЧ251-200Х Диоды климатического исполнения Т должны быть устойчивы к воздействию среды, зараженной плесневыми грибками, климатического исполнения УХЛ - к выпаданию на них инея с последующим его оттаиванием. Диоды предназначены для эксплуатации во взрывобезопасных и химически неактивных средах, в условиях, исключающих воздействие различных излучений (нейтронного, электронного, g-излучения и т.д.). Диоды по прочности и устойчивости к воздействию в эксплуатации механических нагрузок соответствуют группе М27 условий эксплуатации по ГОСТ 17516.1-90 и выдерживают одиночные удары длительностью 50 мс с ускорением 4g. Рекомендуемый охладитель - О151-80 (ТУ 16-729.377-83, каталог 05.20.06-92). Вероятность безотказной работы 0,998 на время наработки 1000 ч при экспоненциальном законе распределения отказов. Диоды соответствуют требованиям ТУ 16-432.157-87. ТУ 16.432.157-87

Предельно допустимые значения параметров диодов приведены в табл. 1, характеристики - в табл. 2 и на рис. 1-16.

Таблица 1

ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ ПАРАМЕТРОВ ДИОДОВ

Параметр и единица измерения Буквенное обозначение Значение параметра для типов диодов Условия установления норм на параметры
ДЧ251-160 ДЧ251-160Х ДЧ251-200 ДЧ251-200Х

Повторяющееся импульсное обратное напряжение, В, для классов:
6
7
8
9
10
11
12
13

URRМ

600
700
800
900
1000
1100
1200
1300

Tjmin ? Tj ? Tjm
Форма импульса напряжения – синусоидальная однополупериодная
tp = 10 мс, f = 50 Гц

Повторяющееся импульсное обратное напряжение, В

URSМ 1,1 URRМ

Tjmin ? Tj ? Tjm
Форма импульса напряжения – синусоидальная однополупериодная
tp = 10 мс
Одиночные импульсы

Рабочее импульсное обратное напряжение, В

URWМ 0,7 URRМ

Tjmin ? Tj ? Tjm
Форма импульса напряжения – синусоидальная однополупериодная
tp = 10 мс, f = 50 Гц

Постоянное обратное напряжение, В

UR 0,5 URRМ

Тjmin ? Тj ? Тjm

Средний прямой ток, А

IFАV 160 200

Tc = 103 ° C
Форма импульса тока – синусоидальная однополупериодная. Угол проводимости q = 180 ° эл.
f = 50 Гц

Действующий прямой ток, А

IFRМS 250 320

Tc = 103 ° C, f = 50 Гц

Ударный прямой ток, кА

IFМS 3,5
3,8
4,3
4,7

Tjm = 170 ° C
Tj = 25 ° C
Форма импульса тока – синусоидальная однополупериодная
tp = 10 мс,
UR = 0
Одиночный импульс

Защитный показатель, А2

? i2dt 0,61·105
0,72·105
0,92·105
1,1·105

Tjm = 170 ° C
Tj = 25 ° C
Форма импульса тока – синусоидальная однополупериодная
tp = 10 мс, UR = 0
Одиночный импульс

Температура хранения, ° C:
максимально допустимая
минимально допустимая

Tstgm
Тstgmin

50
-60

Температура перехода, ° С:
максимально допустимая
минимально допустимая


Tjm
Тjmin
170
-60 (УХЛ)
-50 (У)
-10 (Т)

Растягивающее усилие, Н

80

Крутящий момент, Н·м

15±20%

Таблица 2

ХАРАКТЕРИСТИКИ ДИОДОВ

Параметр и единица измерения Буквенное обозначение Значение параметра для типов диодов Условия установления норм на параметры
ДЧ251-160 ДЧ251-160Х ДЧ251-200 ДЧ251-200Х

Импульсное прямое напряжение, В, не более

U 2,4 1,8

Tj = 25 ° C
IF = 3,14IFAV
Расположение контрольных точек измерения напряжения см. на рис. 17

Пороговое напряжение, В, не более

U(ТО) 1,4 1,05

Tjm = 170 ° С

Динамическое сопротивление, мОм, не более

rТ 1,56 1,1

Tjm = 170 ° С

Повторяющийся импульсный обратный ток, мА, не более

IRRМ 20

Tjm = 170 ° C
UR = URRМ

Импульсный обратный ток восстановления, А, не более, для групп:

2
3

IrrМ 160
125

Tjm = 170 ° C
IF = IFAV
(diF/dt)f = 50 А/мкс
UR = 100 B
tp = 0,05-0,2 мс

Время обратного восстановления, мкс,
не более, для групп:
2 (Н4)
3 (К4)

trr 4,0
3,2

Tjm = 170 ° C
IF = IFAV(diF/dt)f = 50 А/мкс
UR = 100 B
tp = 0,05-0,2 мс

Заряд обратного восстановления, мкКл,
не более, для групп:
2 (Н4)
3 (К4)

Qrr 320
200

Tjm = 170 ° C
IF = IFAV
UR = 100 B
(diF/dt)f = 50 А/мкс
tp = 0,05-0,2 мс

Тепловое сопротивление переход-корпус, ° C/Вт,
не более

Rthjс 0,21

Постоянный ток

Масса, кг:
с гибким выводом
без гибкого вывода

0,15
0,12

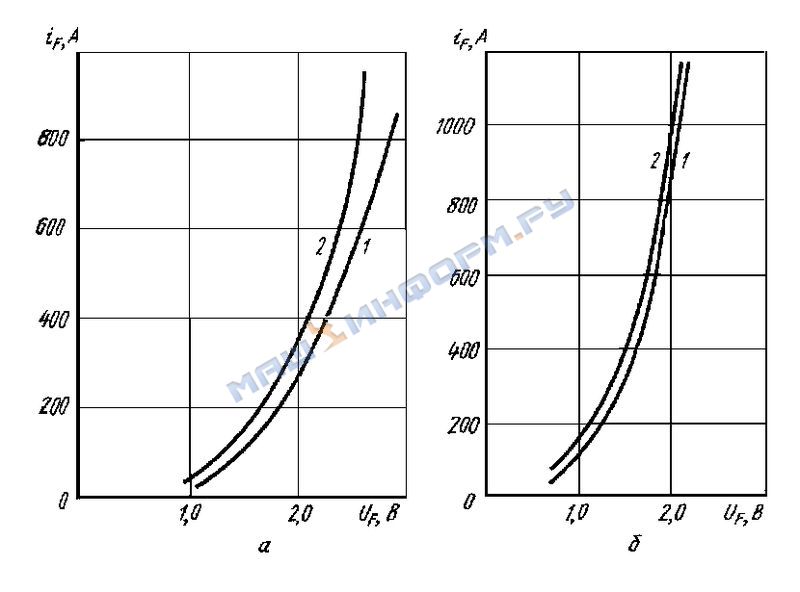

Предельные прямые вольт-амперные характеристики при температуре перехода 25°C (1) и 170°C (2) а - ДЧ251-160, ДЧ251-160Х; б - ДЧ251-200, ДЧ251-200Х

Зависимость допустимого среднего прямого тока IF от температуры корпуса Tс при различных углах проводимости для токов синусоидальной формы, f = 50 Гц а - ДЧ251-160, ДЧ251-160Х; б - ДЧ251-200, ДЧ251-200Х

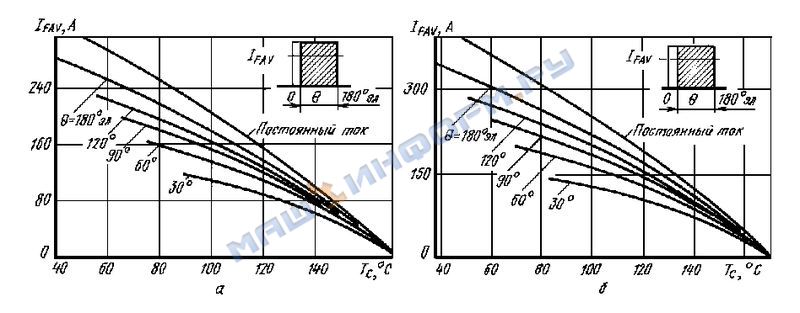

Зависимость допустимого среднего прямого тока IF от температуры корпуса Tс при различных углах проводимости для токов прямоугольной формы (f = 50 Гц) и постоянного тока а - ДЧ251-160, ДЧ251-160Х; б - ДЧ251-200, ДЧ251-200Х

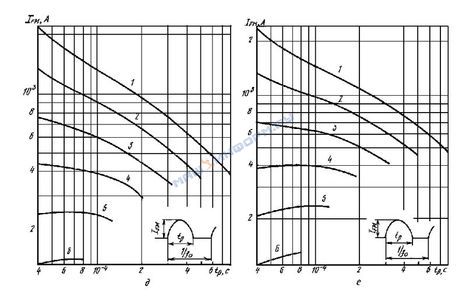

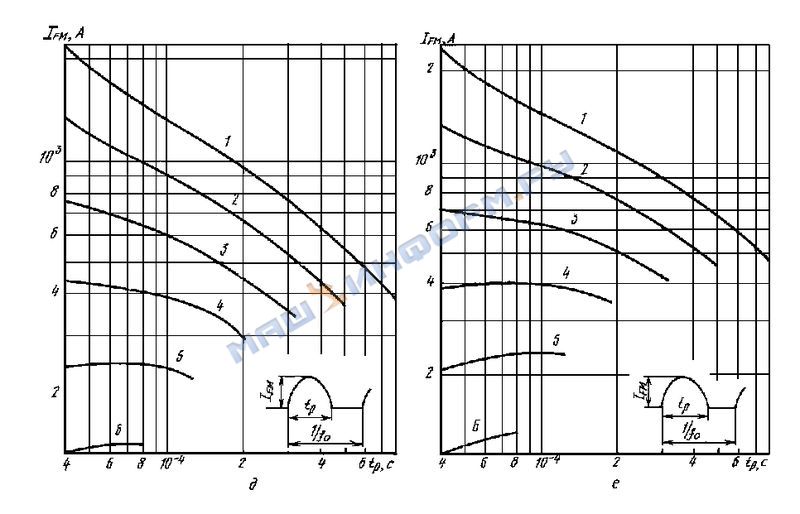

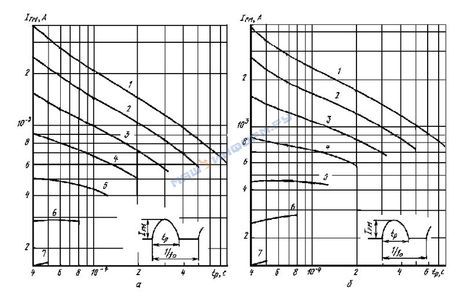

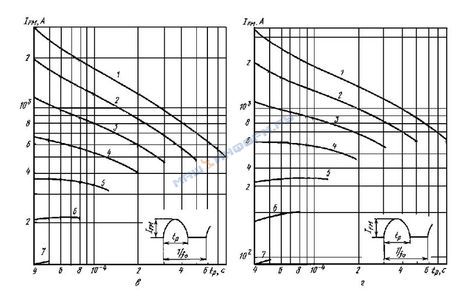

Зависимость максимально допустимой амплитуды прямого тока IF синусоидальной формы от длительности импульса при температуре корпуса: Tс = 80°C, а - ДЧ251-160, ДЧ251-160Х; б - ДЧ251-200, ДЧ251-200Х Tс = 100°C, в - ДЧ251-160, ДЧ251-160Х; г - ДЧ251-200, ДЧ251-200Х Tс = 120°C, д - ДЧ251-160, ДЧ251-160Х; е - ДЧ251-200, ДЧ251-200Х U = 0,67U и частот повторения: 1 - 630 Гц, 2 - 1000 Гц, 3 - 1600 Гц, 4 - 2500 Гц, 5 - 4000 Гц, 6 - 6300 Гц, 7 - 10000 Гц

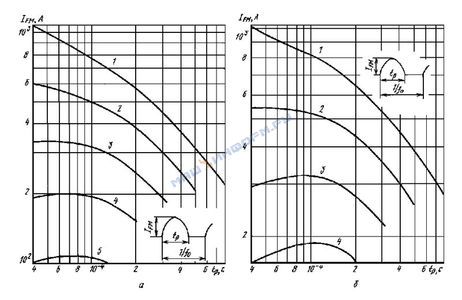

Зависимость максимально допустимой амплитуды прямого тока IF синусоидальной формы от длительности импульса tр при температуре охлаждающей среды 40°C, скорости охлаждающего воздуха 6 м/с, U = 0,67U, охладителе О151-80 и частот повторения: 1 - 630 Гц, 2 - 1000 Гц, 3 - 1600 Гц, 4 - 2500 Гц а - ДЧ251-160, ДЧ251-160Х; б - ДЧ251-200, ДЧ251-200Х

Зависимость допустимой амплитуды тока перегрузки I() от длительности перегрузки t при температуре охлаждающей среды 40°C, скорости охлаждающего воздуха 6 м/с, отношении предшествующего среднего прямого тока к максимально допустимому среднему прямому току: К = 0 (1), К = 0,5 (2), К = 0,75 (3), К = 1 (4) f = 50 Гц, при охладителе О151-80 а - ДЧ251-160, ДЧ251-160Х; б - ДЧ251-200, ДЧ251-200Х

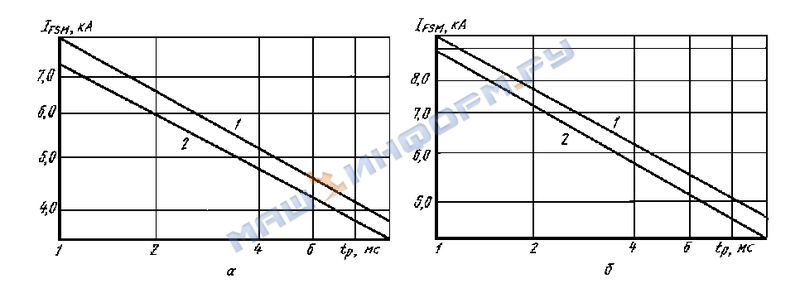

Зависимость допустимой амплитуды ударного прямого тока IF от длительности импульса tр при исходной температуре перехода 25°C (1), 170°C (2), U = 0 а - ДЧ251-160, ДЧ251-160Х; б - ДЧ251-200, ДЧ251-200Х

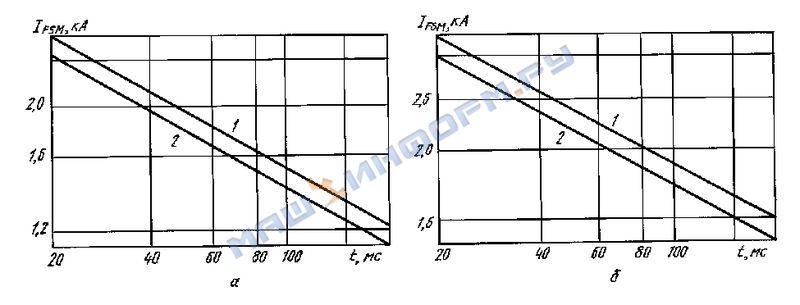

Зависимость допустимой амплитуды ударного прямого тока IF синусоидальной формы от длительности перегрузки t при исходной температуре перехода 25°C (1), 170°C (2) U = 0,8U, f = 50 Гц а - ДЧ251-160, ДЧ251-160Х; б - ДЧ251-200, ДЧ251-200Х

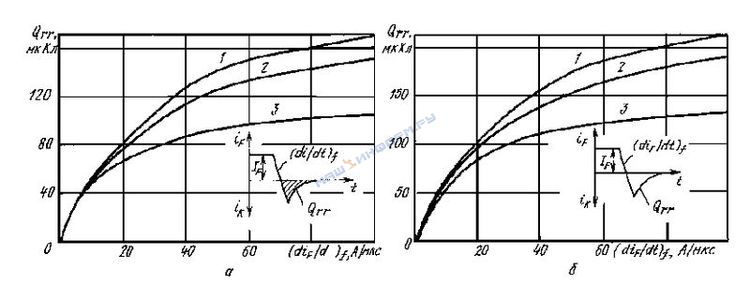

Зависимость типичного заряда обратного восстановления Qrr от скорости спада прямого тока (diF/dt) при температуре перехода 170°C, U = 100 В IF = 1,5IF (1), IF = 1,0 IF (2), IF = 0,5 IF (3) а - ДЧ251-160, ДЧ251-160Х; б - ДЧ251-200, ДЧ251-200Х

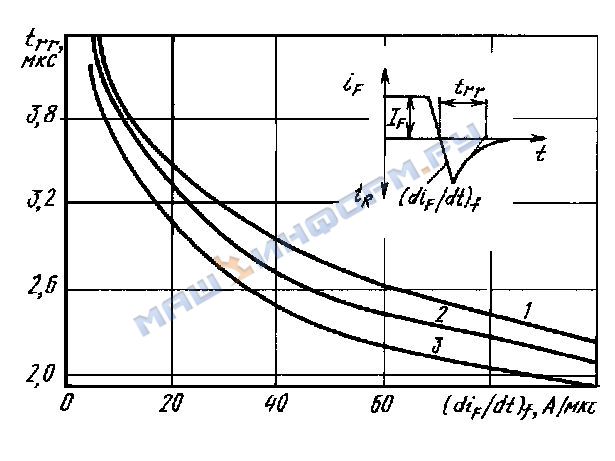

Зависимость типичного времени обратного восстановления trr от скорости спада прямого тока (diF/dt) при Tjm = 170°C, U = 100 В, IF = 1,5 IF (1), IF = 1,0 IF (2), IF = 0,5 IF (3), для 3 группы по trr коэффициент умножения - 1, для 2 группы по trr коэффициент умножения - 1,28

Зависимость средней прямой рассеиваемой мощности PF от среднего прямого тока IF при различных углах проводимости для токов синусоидальной формы, f = 50 Гц а - ДЧ251-160, ДЧ251-160Х; б - ДЧ251-200, ДЧ251-200Х

Зависимость средней прямой рассеиваемой мощности PF от среднего прямого тока IF при различных углах проводимости для токов прямоугольной формы (f = 50 Гц) и постоянного тока а - ДЧ251-160, ДЧ251-160Х; б - ДЧ251-200, ДЧ251-200Х

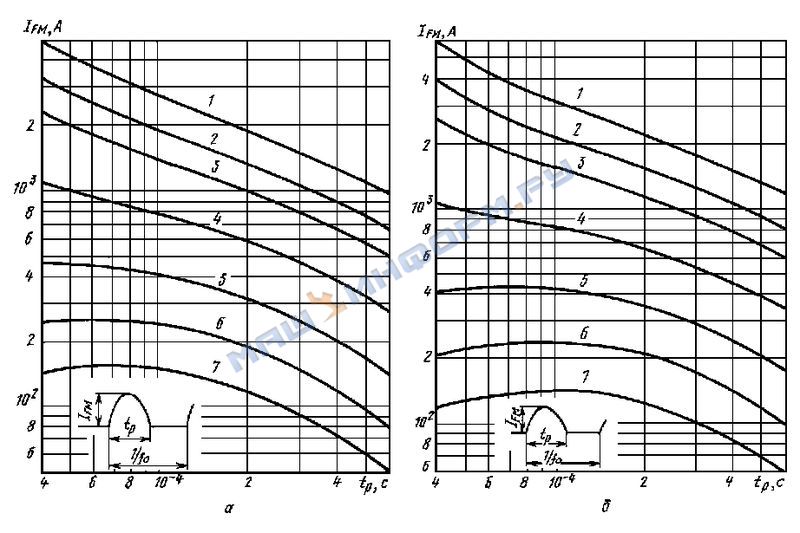

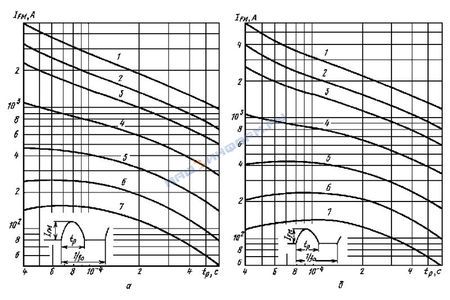

Зависимость суммарной энергии Е одного синусоидального импульса прямого тока от длительности импульса tр и амплитуды прямого тока. Суммарная энергия: 1 - 0,6 Дж, 2 - 0,4 Дж, 3 - 0,2 Дж, 4 - 0,1 Дж, 5 - 0,06 Дж, 6 - 0,04 Дж, 7 - 0,02 Дж. U = 0,67 U а - ДЧ251-160, ДЧ251-160Х; б - ДЧ251-200, ДЧ251-200Х

Зависимость переходного теплового сопротивления переход-корпус Zjс (5) и переход-среда Zjа от времени t при охладителе О151-80 и скорости охлаждающего воздуха: 0 м/с (1), 3 м/с (2), 6 м/с (3), 12 м/с (4) Предельно допустимые значения параметров и характеристики диодов с рекомендуемым охладителем приведены в табл. 3.

Таблица 3

ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ ПАРАМЕТРОВ И ХАРАКТЕРИСТИК ДИОДОВ

С РЕКОМЕНДУЕМЫМ ОХЛАДИТЕЛЕМ О151–80

Параметр и единица измерения Буквенное обозначение Значение параметра для типов диодов Условия установления норм на параметры
ДЧ251-160 ДЧ251-160Х ДЧ251-200 ДЧ251-200Х

Средний прямой ток, А

IFАV 37
73
49
94

Естественное охлаждение
Скорость охлаждающего воздуха V = 6 м/с,
Tcf = 40 ° C
Форма импульса тока синусоидальная однополупериодная. Угол проводимости q = 180 ° эл., f = 50 Гц

Тепловое сопротивление корпус–контактная поверхность охладителя, ° C/Вт, не более

Rthсh 0,2

Тепловое сопротивление переход-среда,
° C/Вт, не более

Rthjа 2,31


1,08

Естественное охлаждение
pFAV = 50 Вт
Постоянный ток
V = 6 м/с
Постоянный ток

Масса, кг, не более

0,63
Габаритные и присоединительные размеры диодов указаны на рис. 17.

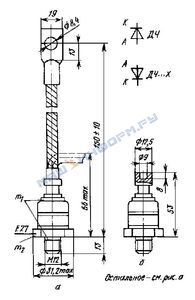

Габаритные и присоединительные размеры диодов а - с гибким силовым выводом: m1 - контрольные точки измерения импульсного прямого напряжения;
m2 - контрольная точка измерения температуры корпуса;
А - вывод анода (катода); К - вывод катода (анода). - без гибкого силового вывода

Диоды изготовляются в штыревом исполнении с гибким силовым выводом и без гибкого силового вывода. Указания по монтажу и эксплуатации диодов в соответствии с паспортом ЖДЦИ.432410.001 ПО. Диоды поставляются без охладителей. По согласованию с предприятием-изготовителем диоды могут поставляться с охладителем. каждой партии диодов, транспортируемых в один адрес, прикладывается паспорт.
