Шкафы управления оперативным током серии ШУОТ-2403
Общие сведения
Шкафы с выходным напряжением 115 и 230 В предназначены для питания цепей постоянного тока напряжением 110 и 220 В в распределительных устройствах, системах аварийного питания и освещения.
Шкафы с выходным напряжением 62 В предназначены для питания устройств электросвязи.
Структура условного обозначения
ШУОТ-2403-33ХХХ:
ШУОТ - шкафы управления оперативным током;
2 - НКУ управления, измерения сигнализации, автоматики и
защиты главных щитов (пунктов) управления подстанций
(табл. 2 ОСТ 16 0.800.876-81);
4 - НКУ общеподстанционных устройств
(табл. 4 ОСТ 16 0.800.876-81);
03 - порядковый номер разработки;
33 - обозначение величины номинального выходного тока - 20 А
(табл. 12 ОСТ 16 0.800.876-81);
Х - обозначение величины напряжения (В) и частоты (Гц)
питающей сети (табл. 13 ОСТ 16 0.800.876-81):
4-200,50; 9-415,50;
5-230,50; А-660,50;
6-240,50; Б-220,60;
7-380,50; В-380,60;
8-400,50; Г-440,60;
Х - обозначение величины выходного напряжения
(табл. 14 ОСТ 16 0.800. &R876-81):
1-115 В, 2-230 В, 3-62 В;
Х - климатическое исполнение и категория размещения
(УХЛ4, О4.2) по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м (допускается высота до 2000 м, но при нагрузке не более 0,85 номинальной).
Верхнее значение относительной влажности окружающего воздуха 80% при 25°С, 98% при 35°С и при более низких температурах без конденсации влаги для исполнения УХЛ4 и О4.2 соответственно.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Шкафы соответствуют группе условий эксплуатации М1 по ГОСТ 17516.1-90.
Шкафы должны соответствовать в части устойчивости и коррозийной активности атмосферы группам Л и С1 условий эксплуатации металлических деталей по ГОСТ 15150-69 и ГОСТ 15543.1-89 для исполненийУХЛ4 и О4.2 соответственно.
Степень защиты шкафов IР20 по ГОСТ 14254-96, за исключением нижнего проема.
Режим работы шкафов длительный, охлаждение естественное воздушное.
Шкафы выпускаются для внутригосударственных и экспортных поставок и соответствуют ТУ 16-91 ИКЖУ.656441.011 ТУ. ТУ 16-91 ИКЖУ.656441.011 ТУ
Технические характеристики
Основные технические данные приведены в табл. 2.
Таблица 2
| Параметр | Значение параметра для типоисполнений | ||||
| ШУОТ-2403-33Х1Х | ШУОТ-2403-33Х2Х | ШУОТ-2403-33Х3Х | |||
| Напряжение питающей сети (линейное), В | 220, 230, 240, 380, 400, 415, 440, 660 | ||||
| Частота питающей сети, Гц | 50, 60 | ||||
| Номинальное выходное напряжение, В | 115 | 230 | 62 | ||
| Номинальный выходной ток, А | 20 | 20 | 20 | ||
| Диапазон регулирования выходного напряжения при отключенной аккумуляторной батарее, В | 90-120 | 180-240 | 50-65 | ||
| Точность стабилизации выходного напряжения в указанном диапазоне регулирования при параллельной работе батареи и подзарядного устройства (ПЗУ), % | ±2 | ±2 | ±2 | ||
| Коэффициент пульсации выходного напряжения шкафов при номинальной нагрузке и параллельной работе аккумуляторной батареи и ПЗУ, % | 2 | 2 | 2 | ||
| КПД в номинальном режиме, %, не менее | 80 | 80 | 76 | ||
| Cos j в номинальном режиме, не менее | 0,7 | 0,7 | 0,7 | ||
| Ток отсечки, А | 22±0,5 | 22±0,5 | 22±0,5 | ||
| Максимальная потребляемая мощность, кВ·А | 5 | 10 | 2,5 | ||
| Номинальная выходная мощность, кВт | 2,3 | 4,6 | 1,24 | ||
| Количество отходящих линий | 12 | 12 | 12 | ||
| Количество ПЗУ | 2 | 2 | 2 | ||
| Масса, кг, не более: | 438 1098 | 438 1098 | 438 1098 | ||
Гарантийный срок - 2 года со дня ввода шкафов в эксплуатацию.
Для шкафов, поставляемых на экспорт, гарантийный срок - 1 год со дня ввода в эксплуатацию, но не более 2 лет с момента проследования их через государственную границу.
Оборудование (элементы шкафа) размещено в сборном металлическом корпусе одностороннего обслуживания, который состоит из трех или двух шкафов (рис. 1, 2).

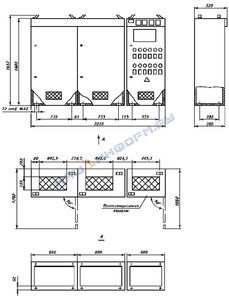

Габаритные и установочные размеры шкафа управления с напряжением 115, 230 В

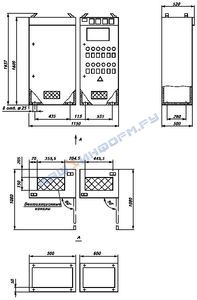

Габаритные и установочные размеры шкафа управления с напряжением выхода 62 В
На лицевой стороне шкафа ПЗУ над дверью расположены амперметры и вольтметр.
На двери с лицевой стороны размещены лампа световой сигнализации и выключатель проверки ее исправности, светодиоды индицирующие, выключатели отходящих линий и светодиоды, показывающие их включенное состояние, тумблер для переключения показаний вольтметра.
На внутренней стороне двери установлена панель защиты и автоматики.
Внутри шкафа ПЗУ установлены в верхней части два выпрямительных модуля (блоки взаимозаменяемые); ниже модулей на металлической панели размещена релейно-коммутационная аппаратура; в нижней части шкафа размещены силовой трансформатор, реактор, конденсаторы для подавления радиопомех, блоки зажимов для подключения сети, аккумуляторной батареи, отходящих линий и диспетчерской сигнализации; в днище шкафа имеются отверстия для ввода кабелей для экспортного исполнения станции. Для внутригосударственных поставок шкаф изготовляется без дна.
Аккумуляторная батарея размещена в отдельном шкафу (52 аккумулятора в одиннадцати контейнерах для батареи на напряжение 115 В и 28 аккумуляторов в шести контейнерах для батареи на напряжение 62 В).
Контейнер с аккумуляторами выдвигается из шкафа на предварительно съемную подставку, которая входит в комплект шкафа.
Подключение к шкафу внешних цепей (питающей сети и дистанционной сигнализации) осуществляется с помощью блоков зажимов, расположенных в нижней части шкафа ПЗУ.
Электрическая схема обеспечивает:
питание цепей постоянного тока и постоянный подзаряд аккумуляторной батареи;
питание цепей постоянного тока от аккумуляторной батареи при аварийном отключении питающей сети на обоих вводах;
эксплуатацию аккумуляторной батареи в режиме подзаряда и уравнительного заряда от ПЗУ;
возможность питания 12 фидеров цепей постоянного тока при суммарной нагрузке не более 20 А, сгруппированных по току на три группы:
I группа - 4 фидера на ток 4 А;
II группа - 4 фидера на ток 6,3 А;
III группа - 4 фидера на ток 10 А;
селективную защиту отходящих фидеров от короткого замыкания;
защиту аккумуляторной батареи от глубокого разряда с подачей сигнала во внешнюю цепь. Защита отключает аккумуляторную батарею от нагрузки при снижении напряжения аккумуляторной батареи больше, чем на 10-13% от ее номинального значения;
автоматическое ограничение выходного тока нагрузки на уровне 1,1Iном при перегрузке и коротком замыкании. Уровень ограничения тока можно регулировать в пределах (0,9-1,2) Iном;
автоматическое повторное включение ПЗУ при восстановлении напряжения питающей сети после его исчезновения;
визуальный контроль тока и напряжения аккумуляторной батареи и ПЗУ;
автоматический контроль сопротивления изоляции цепей оперативного тока с индикацией об аварийном снижении сопротивления изоляции;
световую сигнализацию посредством светодиодов: о включении аккумуляторной батареи и ПЗУ на шины оперативного тока, о снижении напряжения на батарее, о снижении сопротивления изоляции цепей оперативного тока, об обрыве фаз, об отсутствии напряжения на входе ПЗУ.
В комплект поставки входят: шкаф ПЗУ; шкафы аккумуляторной батареи: для шкафов на выходное напряжение 230 В - 2 шт.,115 В - 1шт., 62 В - 1 шт.; батареи аккумуляторные: для шкафов на выходное напряжение 230 В - 2 шт., 115 В - 1 шт., 62 В - 1 шт.; ЗИП согласно ведомости ЗИ, комплект; эксплуатационные документы согласно ведомости ЭД, комплект. Типоисполнения шкафов в зависимости от напряжения и частоты питающей сети и выходного напряжения приведены в табл. 1.
| Типоисполнение | Питающая сеть | Выходное напряжение, В | |
| Напряжение, В | Частота, Гц | ||
| Для внутригосударственных поставок | |||
| ШУОТ-2403-3341 УХЛ4 | 220 | 50 | 115 |
| ШУОТ-2403-3342 УХЛ4 | 230 | ||
| ШУОТ-2403-3343 УХЛ4 | 62 | ||
| ШУОТ-2403-3371 УХЛ4 | 380 | 115 | |
| ШУОТ-2403-3372 УХЛ4 | 230 | ||
| ШУОТ-2403-3373 УХЛ4 | 62 | ||
| ШУОТ-2403-33А1 УХЛ4 | 660 | 115 | |
| ШУОТ-2403-33А2 УХЛ4 | 230 | ||
| Для поставок на экспорт в страны с умеренным климатом | |||
| ШУОТ-2403-3341 УХЛ4 | 220 | 50 | 115 |
| ШУОТ-2403-3342 УХЛ4 | 230 | ||
| ШУОТ-2403-33Б1 УХЛ4 | 60 | 115 | |
| ШУОТ-2403-33Б2 УХЛ4 | 230 | ||
| ШУОТ-2403-3351 УХЛ4 | 230 | 50 | 115 |
| ШУОТ-2403-3352 УХЛ4 | 230 | ||
| ШУОТ-2403-3361 УХЛ4 | 240 | 50 | 115 |
| ШУОТ-2403-3362 УХЛ4 | 230 | ||
| ШУОТ-2403-3371 УХЛ4 | 380 | 50 | 115 |
| ШУОТ-2403-3372 УХЛ4 | 230 | ||
| ШУОТ-2403-33В1 УХЛ4 | 60 | 115 | |
| ШУОТ-2403-33В2 УХЛ4 | 230 | ||
| ШУОТ-2403-3381 УХЛ4 | 400 | 50 | 115 |
| ШУОТ-2403-3382 УХЛ4 | 230 | ||
| ШУОТ-2403-3391 УХЛ4 | 415 | 50 | 115 |
| ШУОТ-2403-3392 УХЛ4 | 230 | ||
| ШУОТ-2403-33Г1 УХЛ4 | 440 | 60 | 115 |
| ШУОТ-2403-33Г2 УХЛ4 | 230 | ||
| Для поставок на экспорт в страны с тропическим климатом | |||
| ШУОТ-2403-3341 О4.2 | 220 | 50 | 115 |
| ШУОТ-2403-3342 О4.2 | 230 | ||
| ШУОТ-2403-33Б1 О4.2 | 60 | 115 | |
| ШУОТ-2403-33Б2 О4.2 | 230 | ||
| ШУОТ-2403-3351 О4.2 | 230 | 50 | 115 |
| ШУОТ-2403-3352 О4.2 | 230 | ||
| ШУОТ-2403-3361 О4.2 | 240 | 50 | 115 |
| ШУОТ-2403-3362 О4.2 | 230 | ||
| ШУОТ-2403-3371 О4.2 | 380 | 50 | 115 |
| ШУОТ-2403-3372 О4.2 | 230 | ||
| ШУОТ-2403-33В1 О4.2 | 60 | 115 | |
| ШУОТ-2403-33В2 О4.2 | 230 | ||
| ШУОТ-2403-3381 О4.2 | 400 | 50 | 115 |
| ШУОТ-2403-3382 О4.2 | 230 | ||
| ШУОТ-2403-3391 О4.2 | 415 | 115 | |
| ШУОТ-2403-3392 О4.2 | 230 | ||
| ШУОТ-2403-33Г1 О4.2 | 440 | 60 | 115 |
| ШУОТ-2403-33Г2 О4.2 | 230 | ||
