Источник питания ламп подсвета приборов кабин машиниста БПП-125
Общие сведения
Источник предназначен для питания ламп подсветки приборов кабины машиниста и применяется на электровозе ЭП-10. БПП-125:
БПП - блок питания подсветки;
125 - номер разработки.
Климатическое исполнение У и категория размещения 2 по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря до 1200 м.
Температура окружающего воздуха от минус 50 до 60°С.
Допустимая влажность воздуха 80% при температуре 20°С.
Группа механического исполнения М25 по ГОСТ 17516.1-90.
Степень защиты IР00 по ГОСТ 14254-96.
Источник питания соответствует ГОСТ 9219-95 и конструкторской документации № 6ТС.360.125. ГОСТ 9219-95;6ТС.360.125
Технические характеристики
Род тока - постоянный Номинальное напряжение, В: входное - 110 выходное регулируемое - 3,0-5,1 Диапазон изменения входного напряжения, В - 70-130 Номинальный выходной ток, А: первого канала - 2 второго канала - 6 Общая мощность источника питания, Вт - 63 КПД, % - 64 Масса, кг - 5
Гарантийный срок - 1 год со дня ввода в эксплуатацию.
Конструкция и принцип действия

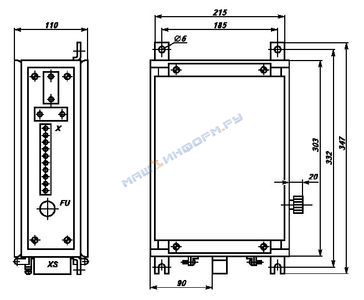

Габаритные и установочные размеры источника питания приведены на рисунке.
Источник питания ламп подсвета приборов кабин машиниста БПП-125:
XS - розетка; Х - клеммная колодка; FU - плавкий предохранитель
Источник питания БПП-125 построен на основе однотактного прямоходового преобразователя с передачей энергии в импульсе и широтно-импульсной модуляцией. Схема оснащена узлом ограничения коэффициента заполнения импульсов управления силового ключа. Блок питания содержит узлы начального плавного запуска и токовой защиты с защелкой. Источник питания может поставляться в составе электровоза или самостоятельно.
В комплект поставки входят источник питания и паспорт. Условия транспортирования в части воздействия механических факторов по группе А ГОСТ 23216-78, в части воздействия климатических факторов по группе 4 ГОСТ 15150-69.
