Источник питания датчиков тока и напряжения компенсационного типа БПД-127
Общие сведения
Источник питания БПД-127 предназначен для питания датчиков тока и напряжения компенсационного типа. БПД-127:
БПД - блок питания датчиков;
127 - номер разработки.
Условия эксплуатации
Климатическое исполнение (У) и категория размещения (2) по ГОСТ 15150-69.
Высота над уровнем моря 1200 м.
Температура окружающего воздуха от минус 50 до 60°С.
Допустимая влажность воздуха 80% при температуре 20°С.
Группа механического исполнения М25 по ГОСТ 17516.1-90.
Степень защиты IР00 по ГОСТ 14254-96.
Источник питания датчиков тока и напряжения БПД-127 соответствует требованиям ГОСТ 9219-95 и конструкторским чертежам № 6ТС.360.127. ГОСТ 9219-95;6ТС.360.127
Технические характеристики
Конструкция источника питания - Блочно-кассетная Род тока - Постоянный Номинальное входное напряжение, В - 110 Пределы отклонения входного напряжения, В - 70-130 Номинальное выходное напряжение, В - +24 Пределы отклонения выходного напряжения, В, при Uвx=(70-130) В и Iном=(0,01-2) A - 22,8-25,2 Пульсации выходного напряжения, %, не более - 2 Номинальный выходной ток, А - 2 Значение тока нагрузки для срабатывания защиты, А - 2,5 КПД, %, не менее - 78 Масса, кг, не более - 100
Гарантийный срок - 1 год со дня ввода в эксплуатацию.
Конструкция и принцип действия
Источник питания датчиков тока БПД-127 состоит из двух однотактных прямоходовых преобразователей с трансформаторной гальванической развязкой, соединенных двумя выходными разноименными зажимами для создания общей точки выхода. Устройство защиты выполнено на базе отдельных для каждой полярности выходных напряжений преобразователей "ток-напряжение" и порогового элемента (компаратора напряжения) и общего выходного органа - оптотиристора, запрещающего работу цепей управления силовыми ключами.

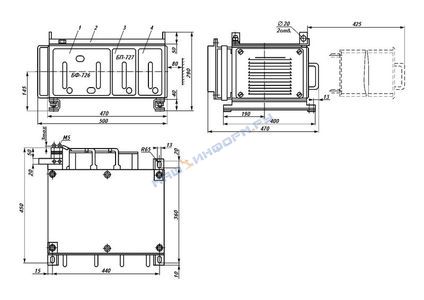

Габаритные и установочные размеры источника питания БПД-127 представлены на рисунке.
Общий вид, габаритные и установочные размеры источника питания датчиков тока и напряжения компенсационного типа БПД-127:
1 - блок фильтра БФ-726;
2 - шкаф;
3 - блок питания БП-727;
4 - панель Х Источник питания типа БПД-127 может поставляться самостоятельно.
В комплект поставки входят источник питания и инструкция по эксплуатации. Условия транспортирования в части воздействия механических факторов по группе А ГОСТ 23216-78 и в части воздействия климатических факторов по группе 4 ГОСТ 15150-69.
