Блоки питания типов БПД-40, БПД-24, БПД-12, БПД-40-ЕХ и блоки питания, преобразования и корнеизвлечения типов БПК-40, БПК-40-EX
Общие сведения
Блоки применяются в системах регулирования и управления технологическими процессами в энергетике, химической, пищевой, нефтехимической, газоперерабатывающей и других отраслях промышленности.
Блоки питания типов БПД-40, БПД-24, БПД-12 предназначены для питания стабилизированным напряжением измерительных преобразователей - невзрывозащищенных датчиков с унифицированным выходным токовым сигналом: давления и расхода типов САПФИР-22, МЕТРАН-43 (44, 45), ИЗУМРУД, МИДА, КРТ, МТ100; датчиков температуры типов МЕТРАН-200Т, МЕТРАН-900Т; взрывозащищенных моделей этих датчиков через выносные барьеры искрозащиты типа БИЗ, РИФ, СПАРК, УТЕС и др., а также других устройств.
Блок питания типа БПД-40-Ех предназначен для питания вышеуказанных датчиков в искробезопасном исполнении и линейного преобразования выходного сигнала этих датчиков в выходной сигнал 0-5, 0-20 или 4-20 мА.
Блок питания, преобразования и корнеизвлечения типа БПК-40 предназначен для питания невзрывозащищенных датчиков измерения перепада давления (расхода) типов МЕТРАН-43ДД (44ДД, 45ДД), САПФИР-22ДД и других для функционального преобразования выходного сигнала этих датчиков в другие уровни по двум каналам: с пропорциональной и корнеизвлекающей зависимостями.
Блок питания, преобразования и корнеизвлечения типа БПК-40-Ех предназначен для питания вышеперечисленных датчиков в искробезопасном исполнении и преобразования, аналогично блокам БПК-40.
Блоки изготовляются для внутригосударственных и экспортных поставок.
Структура условного обозначения
БПД-ХХ:
БПД - блок питания датчиков;
ХХ - исполнение по выходному напряжению:
40 - 36 В; 24 - 24 В; 12 - 12 В. БПД-40-Ех:
БПД - блок питания датчиков;
40 - исполнение по выходному напряжению (36 В);
Ех - взрывозащищенное исполнение. БПК-40-АВС:
БПК - блок питания, преобразования и корнеизвлечения;
40 - исполнение по выходному напряжению (36 В);
А - погрешность преобразования по пропорциональному каналу, %:
1 - 0,1*; 2 - 0,2;
В - диапазон входного сигнала, мА:
1 - 0-5; 2 - 4-20; 3 - 0-20;
С - диапазон выходного сигнала, мА:
1 - 0-5; 2 - 4-20; 3 - 0-20. БПК-40-Ех-АВС:
БПК - блок питания, преобразования и корнеизвлечения;
40 - исполнение по выходному напряжению (36 В);
Ех - взрывозащищенное исполнение;
А - погрешность преобразования по пропорциональному каналу, %:
1 - 0,1*; 2 - 0,2;
В - диапазон входного сигнала, мА: 2 - 4-20;
С - диапазон выходного сигнала, мА: 1 - 0-5; 2 - 4-20.
* Поставляется только по спецзаказу.
Условия эксплуатации
Климатическое исполнение и категория размещения для блоков типов:
БПД-40, БПД-40-Ех, БПК-40, БПК-40-Ех - УХЛ3 по ГОСТ 15150-69 и ГОСТ 15543.1-89 группы исполнения С3 по ГОСТ 12997-84. При этом:
Температура окружающего воздуха от минус 10 до 60°С.
Относительная влажность от 30 до 80% во всем диапазоне рабочих температур.
БПД-12, БПД-24 - УХЛ3 или О4.2 по ГОСТ 15150-69 и ГОСТ 15543.1-89 группы исполнения Р1 по ГОСТ 12997-84. При этом:
Температура окружающего воздуха от минус 30 до 50°С.
Верхнее значение относительной влажности 80% при 35°С и более низких температурах без конденсации влаги.
Группа механического исполнения L3 по ГОСТ 12997-84 при синусоидальной вибрации в диапазоне частот от 5 до 25 Гц с амплитудой смещения до 0,1 мм.
Исполнение по степени защиты IР30 по ГОСТ 14254-96.
Блоки взрывозащищенного исполнения типа БПД-40-Ех имеют входную электрическую цепь уровня искрозащиты "iа" (особовзрывобезопасный) или "ib" (взрывобезопасный), маркировка по взрывозащите Ехiа IIС/IIВ или Ехib IIС/IIВ соответственно.
Блоки взрывозащищенного исполнения типа БПК-40-Ех имеют входную электрическую цепь уровня искрозащиты "iа", маркировка по взрывозащите Ехiа IIС/IIВ.
Блоки устанавливаются вне взрывоопасных помещений.
Блоки типов БПД-40-Ех и БПК-40-Ех аттестованы в центре по сертификации взрывозащищенного оборудования, имеют свидетельства о взрывозащищенности Главгосэнергонадзора России и разрешение на применение Госгортехнадзора России. В блоках БПД-40-Ех уровня искрозащиты "ib" снижены требования к заземлению, в качестве заземления можно использовать "0" трехфазной сети.
Блоки отвечают требованиям технических условий, приведенных в табл. 1, блоки искробезопасного исполнения дополнительно отвечают требованиям ГОСТ 22782.5-78.
Таблица 1
Типоисполнение блока | Обозначение технических условий |
БПД-12; БПД-24 | ТУ 311-0226253.061–96 |
БПД-40 | ТУ 4218-001.125808824–94 |
БПД-40-Ех | ТУ 4218-002.125808824–94 |
БПК-40 | ТУ 4218-003.125808824–94 |
БПК-40-Ех | ТУ 4218-004.125808824–94 |
ТУ 311-0226253.061-96;ТУ 4218-001.125808824-94;ТУ 4218-002.125808824-94;ТУ 4218-003.125808824-94
Основные параметры датчиков приведены в табл. 2.
Таблица 2
Наименование параметра блока | Значение параметра для блоков типов | |||||
БПД-12 | БПД-24 | БПД-40 | БПД-40-Ех | БПК-40 | БПК-40-Ех | |
Число каналов | 2; 4 | 2; 4 | 2; 4 | 1; 2 | 1 | 1 |
Число подключаемых к каждому каналу датчиков, шт., имеющих выходной сигнал, мА: | ||||||
0–5 | 3 | 3 | 3 | – | 41) | – |
0–20 | 2 | 2 | 2 | – | 1 | – |
4–20 | 2 | 2 | 2 | 1 | 1 | 1 |
Выходное напряжение, В | 12 | 24 | 36 | – | 36 | – |
Напряжение на искробезопасном входе, В | – | – | – | 24 | – | 24 |
Допустимое отклонение выходного | ±0,5 | ±0,5 | ±0,1 | – | ±0,1 | – |
Пульсации выходного напряжения, %, не более | 0,25 | 0,25 | 0,1 | 0,2 | 0,2 | 0,2 |
Диапазон изменения сигнала, мА: | ||||||
входного3) | – | – | – | 4–20 | 0–5; 4–20; 0–20 | 4–20 |
выходного | – | – | – | 0–5; 4–20; 0–20 | 0–5; 4–20; 0–20 | 0–5; 4–20 |
Сопротивление нагрузки, Ом, | ||||||
0–5 | – | – | – | 2500 | 2500 | 2500 |
0–20; 4–20 | – | – | – | 750 | 1000 | 750 |
Погрешность преобразования от диапазона выходного сигнала, %, | ||||||
по пропорционному каналу | – | – | – | ±0,1 | ±0,2 | ±0,12) |
по корнеизвлекающему каналу при изменении выходного сигнала | – | – | – | – | ±0,25 | ±0,25 |
Номинальный ток нагрузки каждого | 50 | 50 | 50 | – | 50 | – |
Ток срабатывания защиты, мА, | ||||||
при КЗ | 40 | 40 | 45 | – | 45 | – |
при перегрузке | 70 | 70 | 70 | – | 65 | – |
Сопротивление кабеля линии связи блока с датчиком, Ом, не более | 25 | 25 | 25 | 25 | 100 | 25 |
Потребляемая мощность, В·А, | 15 | 15 | 15 | 7,5 (для 2-кан.); 5 (для1-кан.) | 7,5 | 7,5 |
1) Только питание датчиков.2) Погрешность ±0,1 только по спецзаказу. 3) В таблице приведены диапазоны выходного сигнала для блоков типа БПД-40-Exib; для блоков БПД-40-Exia – 0–5; 4–20 мА. |
Напряжение питания, В - 220
Частота питающего тока, Гц - 50
Сопротивление кабелей линии связи, Ом, не более - 25
Iк на искробезопасных вводах, мА, не более: для уровня искрозащиты "iа" при Rор ?200 Ом - 100
для уровня искрозащиты "ib" при Rор ?240 Ом - 100
Габаритные размеры, мм - 72x144x180
Масса, кг, не более - 3
Предельные значения параметров внешних искробезопасных электрических цепей не должны превышать представленных в табл. 3.
Таблица 3
Типоисполнение блока | Уровень взрывозащиты | Предельные значения параметров внешних искробезопасных цепей | |||||||
IIС | IIВ | IIС | IIВ | IIС | IIВ | IIС | IIВ | ||
Cн, мкФ | Lн, мГн | Cк, мкФ | Lк, мГн | ||||||
БПД-40-Ех | "ia"; "ib" | 0,08 | 0,5 | 0,5 | 5 | 0,25 | 0,25 | 1 | 1 |
БПК-40-Ех | "iа" | ||||||||
Примечание. IIC, IIB – подгруппа взрывозащищенного оборудования; Ск, Cн – емкость кабеля и нагрузки соответственно; Lк,Lн – индуктивность кабеля и нагрузки соответственно. |
Конструктивно блоки выполнены в прямоугольных стальных корпусах, предназначенных для щитового монтажа. Монтаж осуществляется с помощью обоймы, укрепленной на корпусе блока.
На передней панели расположена индикация включения блока (светодиод, сигнализирующий о включении блока в сеть и наличии напряжения питания).
Каждый канал блока представляет собой компенсационный стабилизатор напряжения. Блоки имеют устройство защиты от КЗ и перегрузки в цепи нагрузки.
Ограничение тока и напряжения в блоках искробезопасного исполнения типов БПД-40-Ех и БПК-40-Ех до искробезопасных значений происходит во встроенных барьерах искрозащиты. При превышении допустимого уровня входного тока (более 25 мА) во внешней искробезопасной цепи происходит срабатывание блокировки барьера искрозащиты.
Габаритные и установочные размеры блоков приведены на рисунке.

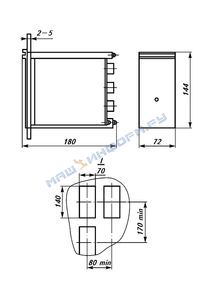

Общий вид, габаритные и установочные размеры блоков питания типа БПД и блоков питания, преобразования и корнеизвлечения типа БПК:
I - разметка на установку
В комплект поставки входят: блок, ответные части разъемов (количество в зависимости от модификации), предохранители - 2 шт., паспорт, техническое описание и инструкция по эксплуатации.
