Блоки питания серии БП11
Общие сведения
Блоки питания серии БП11 предназначены для питания выпрямленным током аппаратуры автоматики, управления и релейной защиты, выполненной на номинальное напряжение 24, 48, 110 или 220 В с номинальной мощностью 15-60 Вт.
Блоки типов БПН11/1 и БПН11/2 могут применяться для питания устройств защиты и сигнализации типов ЗЗП1 и УСЗ2/2 при однофазных замыканиях на землю.
Структура условного обозначения
БПХ 11/Х Х4:
БП - блок питания;
Х - вид блока: Н - блок напряжения; Т - блок токовый;
11 - конструктивное исполнение;
Х - номинальное выходное напряжение только для блоков
напряжения (1 - 110, 220 В; 2 - 24, 48 В);
Х4 - климатическое исполнение (УХЛ, О) и категория
размещения (4) по ГОСТ 15150-69 и ГОСТ 15143.1-89.
Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Температура окружающего воздуха от минус 40 до 40°С для исполнения УХЛ4 и от минус 10 до 45°С для исполнения О4.
Относительная влажность воздуха до 80% при температуре 20°С для исполнения УХЛ4 и до 98% при температуре 35°С для исполнения О4.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Место установки блока должно быть защищено от попадания воды, масла, эмульсий, а также прямого воздействия солнечной радиации.
Для климатического исполнения О4 обеспечена стойкость к поражению плесневыми грибами.
Степень защиты оболочки блоков и выводов - IР00 по ГОСТ 14255-69.
Конструкция блока обеспечивает безопасность обслуживания в соответствии с ГОСТ 12.2.007.7-83. По способу защиты человека от поражения электрическим током блоки соответствуют классу 0 по ГОСТ 12.2.007.0-75.
Блоки питания для внутригосударственных и экспортных поставок соответствуют ТУ 16-88 ИАЕЖ.656121.004 ТУ. ТУ 16-88 ИАЕЖ.656121.004 ТУ
Технические характеристики
Уставки по току наступления феррорезонанса в БПТ11, А - 2,5; 3,75; 5; 7,5; 10 Номинальное напряжение, В: входное в БПН11/1, БПН11/2 - 100; 110; 127; 220 выходное (выпрямленное): БПН11/1 - 110; 220
БПН11/2 - 24; 48
БПТ11 - 110; 220; 24 Номинальное частота тока, Гц: БПН11/1, БПН11/2 - 50; 60 БПТ11 - 50 Выходная мощность блока при Uном, Вт: при максимально допустимой нагрузке в течение 5 с: БПН11/1, БПН11/2 - 60
БПТ11 - 20 при длительно допустимой нагрузке: БПН11/1 - 34
БПН11/2 - 24 БПТ11: для уставки Ux = 24 В - 8 для уставок Ux = 100 В, Ux = 220 В - 22 Выходной ток термической стойкости при максимально допустимой нагрузке на выходе (на уставке 5 А) в БПТ11, А - 75 Длительно выдерживаемый первичный ток БПТ11, А - 9,5 Длительно выдерживаемое входное напряжение БПН11/1, БПН11/2, % - 110 Uном Потребляемая мощность одного трансформатора блока при номинальном напряжении и отсутствии нагрузки в БПН11/1, БПН11/2, В·А, не более: 100, 110, 220 В - 9 127 В - 12 Потребляемая мощность при токе 9,5 А на уставке 5 А, отсутствии нагрузки в БПТ11, В·А, не более - 95 Ток уставки, вызывающий феррорезонанс в блоке БПТ11, % - +10 Испытательное напряжение, выдерживаемое изоляцией блоков в течение 1 мин при температуре 20 + 5°С, относительной влажности 80%, частоте тока 50 Гц, В - 1700 Масса, кг, не более: БПН11/1, БПН11/2 - 4 БПТ11 - 3
Гарантийный срок для внутригосударственных поставок - 2,5 года со дня ввода блоков в эксплуатацию, но не более 3 лет со дня поступления их потребителю, для экспортных поставок - 1 год со дня ввода в эксплуатацию и не более 2 лет с момента проследования через государственную границу Российской Федерации.
Конструкция и принцип действия
Каждый блок типов БПН11/1 и БПН11/2 (рис. 1) состоит из двух элементов - трансформаторов напряжения с выпрямительными мостами на выходе. Первичные обмотки элементов выполнены из двух секций, включаемых последовательно (220 В) или параллельно (110 В).

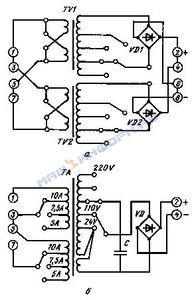

Принципиальные электрические схемы блоков типов
а - БПН11/1, БПН11/2;
TV1, TV2 - трансформаторы напряжения;
VD1, VD2 - выпрямительные мосты;
б - БПТ11;
TA - трансформатор тока;
VD - выпрямительный мост
Регулировка выходного напряжения при изменении входного - ступенчатая, отпайками вторичных обмоток. Отпайка с минимальным числом витков используется при включении блоков на симметричное трехфазное напряжение по схеме открытого треугольника. Каждый элемент блока может работать индивидуально или параллельно друг с другом, элементы могут включаться последовательно на выходе при параллельной работе на входе.
Блок типа БПТ11 состоит из промежуточного насыщающегося трансформатора тока с феррорезонансной стабилизацией вторичного напряжения и выпрямительного моста на выходе.
Блоки типов БПН11/1 и БПН11/2 должны подключаться к измерительным трансформаторам напряжения или трансформаторам собственных нужд - к трансформаторам тока соответствующей отдаваемой мощности.
Габаритные, установочные и присоединительные размеры блоков приведены на рис. 2.
Габаритные, установочные и присоединительные размеры (без предельных отклонений - максимальные) блоков
а - переднее присоединение;
б - заднее присоединение
* Для блоков типов БПН11/1 УХЛ4, БПН11/2 УХЛ4.
** Для блоков типа БПТ11 УХЛ4.
В комплект поставки входят: блок; комплект деталей для крепления блока и присоединения внешних проводников; ярлык ОТК, удостоверяющий, что блок прошел приемо-сдаточные испытания и пригоден к эксплуатации; техническое описание и инструкция по эксплуатации (если указано в заказе) - 1 экз. на партию, поставляемую в один адрес.
